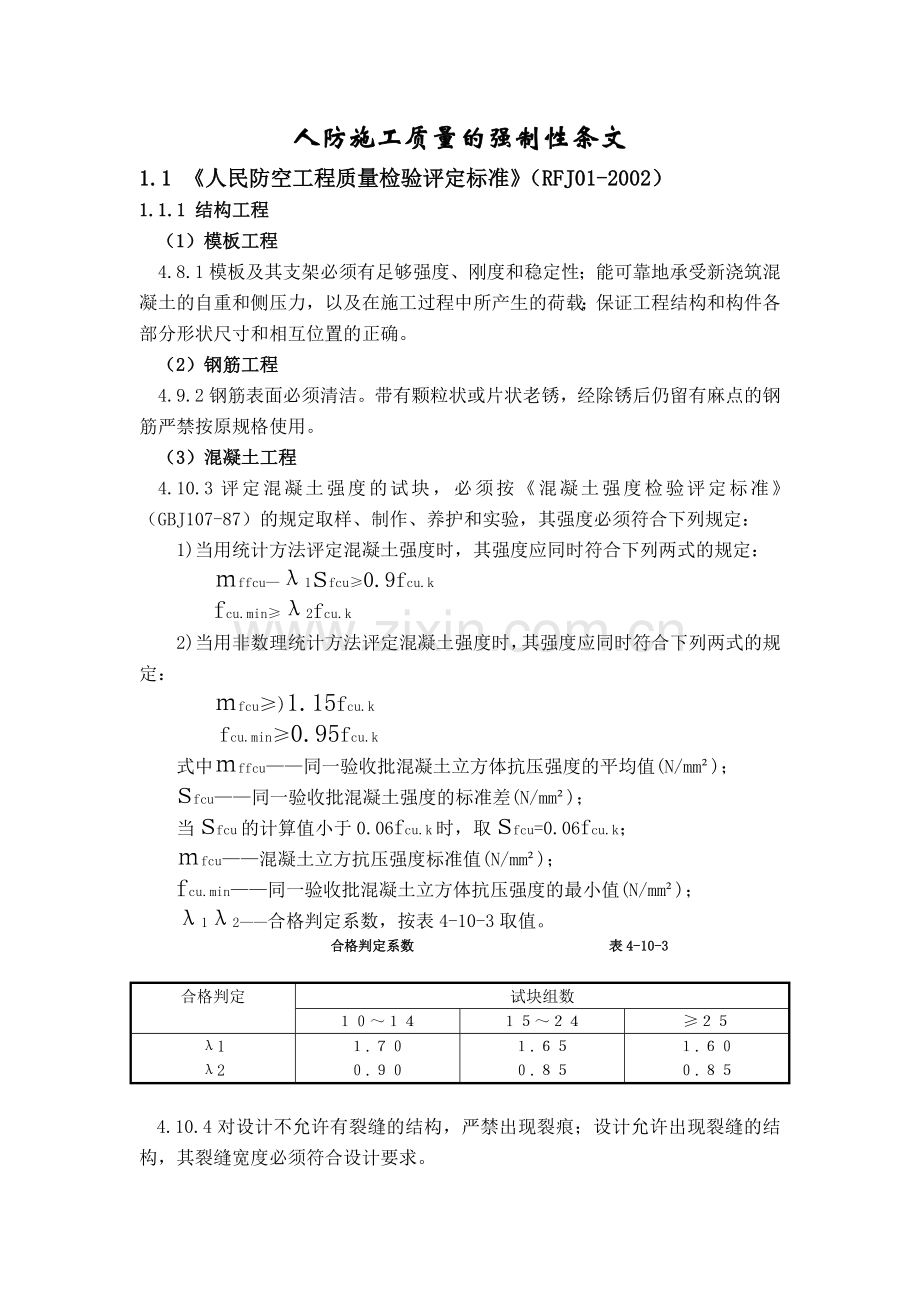

人防施工质量的强制性条文
1.1 《人民防空工程质量检验评定标准》（RFJ01-2002）
1.1.1 结构工程
（1）模板工程
4.8.1模板及其支架必须有足够强度、刚度和稳定性；能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工过程中所产生的荷载；保证工程结构和构件各部分形状尺寸和相互位置的正确。
（2）钢筋工程
4.9.2钢筋表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规格使用。
（3）混凝土工程
4.10.3评定混凝土强度的试块，必须按《混凝土强度检验评定标准》（GBJ107-87）的规定取样、制作、养护和实验，其强度必须符合下列规定：
1)当用统计方法评定混凝土强度时，其强度应同时符合下列两式的规定：
ｍffcu—λ1sfcu≥0.9fcu.k
fcu.min≥λ2fcu.k
2)当用非数理统计方法评定混凝土强度时，其强度应同时符合下列两式的规定：
ｍfcu≥)1.15fcu.k
fcu.min≥0.95fcu.k
式中ｍffcu——同一验收批混凝土立方体抗压强度的平均值(N/mm²)；
sfcu——同一验收批混凝土强度的标准差(N/mm²)；
当sfcu的计算值小于0.06fcu.k时，取sfcu=0.06fcu.k；
ｍfcu——混凝土立方抗压强度标准值(N/mm²)；
fcu.min——同一验收批混凝土立方体抗压强度的最小值(N/mm²)；
λ1λ2——合格判定系数，按表4-10-3取值。
合格判定系数 表4-10-3

合格判定
试块组数
１０～１４
１５～２４
≥２５
λ1
λ2
１.７０
０.９０
１.６５
０.８５
１.６０
０.８５

4.10.4对设计不允许有裂缝的结构，严禁出现裂痕；设计允许出现裂缝的结构，其裂缝宽度必须符合设计要求。

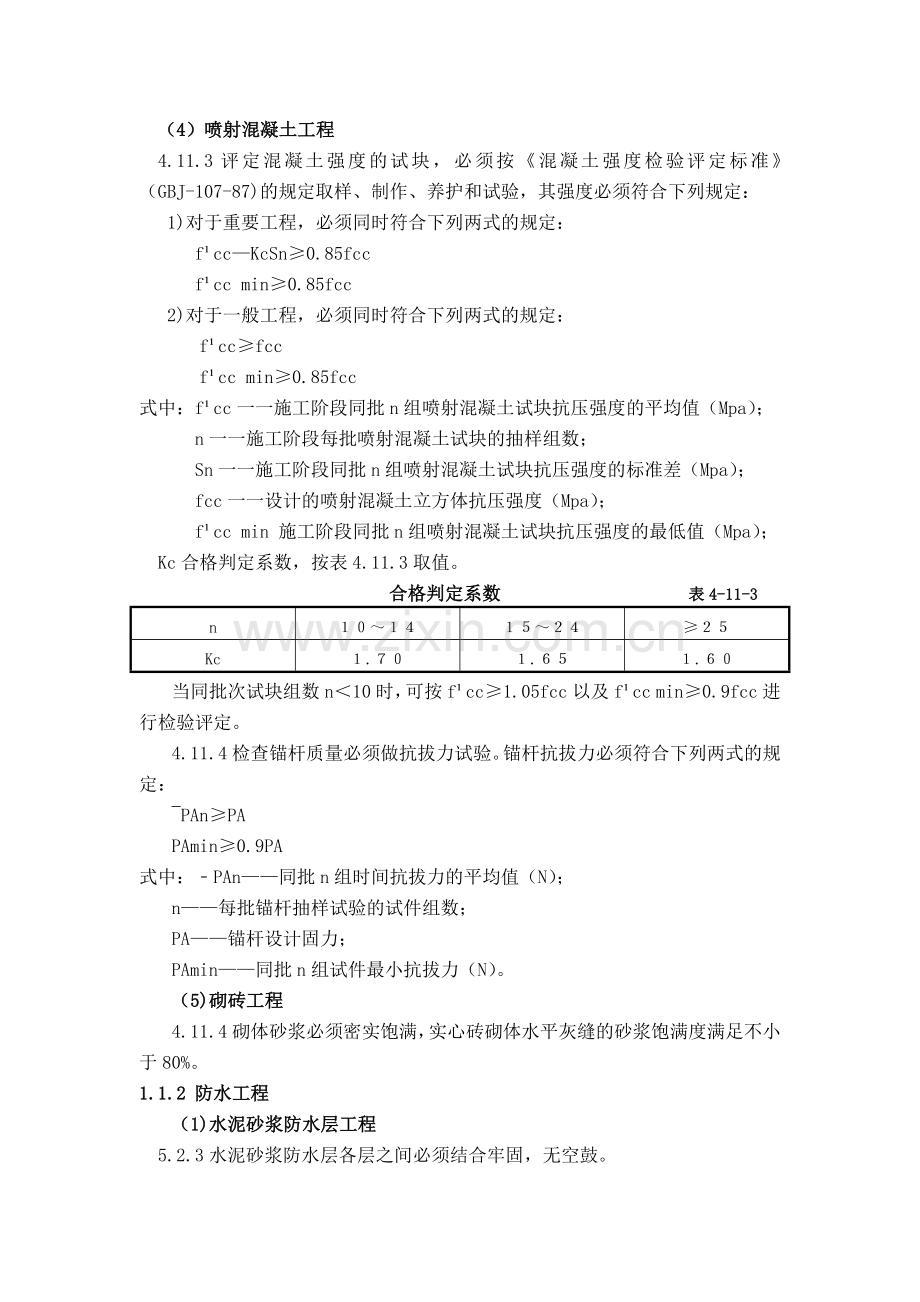

（4）喷射混凝土工程
4.11.3评定混凝土强度的试块，必须按《混凝土强度检验评定标准》（GBJ-107-87)的规定取样、制作、养护和试验，其强度必须符合下列规定：
1)对于重要工程，必须同时符合下列两式的规定：
f¹cc—KcSn≥0.85fcc
f¹cc min≥0.85fcc
2)对于一般工程，必须同时符合下列两式的规定：
f¹cc≥fcc
f¹cc min≥0.85fcc
式中：f¹cc一一施工阶段同批n组喷射混凝土试块抗压强度的平均值（Mpa）；
n一一施工阶段每批喷射混凝土试块的抽样组数；
Sn一一施工阶段同批n组喷射混凝土试块抗压强度的标准差（Mpa）；
fcc一一设计的喷射混凝土立方体抗压强度（Mpa）；
f¹cc min 施工阶段同批n组喷射混凝土试块抗压强度的最低值（Mpa）；
Kc合格判定系数，按表4.11.3取值。
合格判定系数 表4-11-3
n
１０～１４
１５～２４
≥２５
Kc
１.７０
１.６５
１.６０
当同批次试块组数n＜10时，可按f¹cc≥1.05fcc以及f¹cc min≥0.9fcc进行检验评定。
4.11.4检查锚杆质量必须做抗拔力试验。锚杆抗拔力必须符合下列两式的规定：
¯PAn≥PA
PAmin≥0.9PA
式中：﹣PAn——同批n组时间抗拔力的平均值（N）；
n——每批锚杆抽样试验的试件组数；
PA——锚杆设计固力；
PAmin——同批n组试件最小抗拔力（N）。
（5)砌砖工程
4.11.4砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度满足不小于80%。
1.1.2 防水工程
（1)水泥砂浆防水层工程
5.2.3水泥砂浆防水层各层之间必须结合牢固，无空鼓。
（2)油膏嵌缝防水工程
5.6.3油膏嵌缝必须填嵌密实，粘结牢固，无开裂，油膏的覆盖宽度超出墙板(拱)缝两边各不小于20mm。
1.1.3 建筑装修工程
(1)装饰抹灰工程
7.2.2各抹灰层之间及抹灰层与基体之间必须粘接牢固，无脱层、空鼓和裂缝等缺陷。
(2)油漆工程
7.3.2混色油漆工程严禁脱皮、漏刷和反锈。
(3)刷浆(喷浆)工程
7.4.2一般刷浆(喷浆)严禁掉粉、起皮、漏刷盒透底。
(4)裱糊工程
7.5.2壁纸、墙布必须粘结牢固，无空鼓、翘边、皱折等缺陷。
(5)饰面工程
7.6.3板（砖）安装（镶贴）必须牢固。以水泥为主要材料时，严禁空鼓，必须无歪斜、缺楞、掉角和裂缝等缺陷。
(6）罩面板及钢、铝合金骨架安装工程
7.7.2罩面板安装必须牢固(浮置除外)，无脱层、翘曲、折裂、缺楞、掉角等缺陷。
7.7.3隔栅(立筋、横撑)安装必须位置正确，连接牢固，无松动。
(7)整体地面工程
7.8.3面层与基层的结合必须牢固无空鼓。
(8)板块地面工程
7.9.2各种面层所用板块的品种、质量必须符合设计要求：面层与基层的结合，(粘结)必须牢固，无空鼓(脱胶)。
(9)木质板地面工程
7.10.3木搁栅、毛地板和垫木等必须作防腐处理。木隔栅安装必须牢固、平直。在混凝土基层上铺设木搁栅，其间距和稳固方法必须符合设计要求。
7.10.4木质板面层必须铺钉牢固无松动，粘结牢固无空鼓（空鼓面积不大于单块板块面积1／8，且每间不超过抽查总数的5％者，可不计）
(10)门窗安装工程
7.11.5门窗玻璃安装必须平整、牢固，无松动现象。
1.1.4 给水排水工程
(1)给水管道安装工程
8.1.3管道及管道支座(墩)，严禁铺设在未经处理的松动土上。
8.1.5给水系统竣工后或交付使用前，必须进行吹洗。
(2)卫生器具安装工程
8.5.2卫生器具排水的排出口与排水管承接口的连接处必须严密不漏。
(3)立式污水泵安装工程
8.7.3吸水底阀应位于集水坑中间，严禁底阀碰坑壁。
1.1.5 采暖通风与空调工程
(1)采暖管道安装工程
9.1.5管道对口焊缝及弯曲部位严禁焊接支管，接口焊缝距起弯点、支（吊）架边缘必须大于50mm。
(2)散热器及太阳能热水器安装工程
I9.2.3背面需做保温层的辐射板，保温层必须紧贴在辐射板上，严禁有空隙。
(3)金属风管制作工程
9.4.4焊缝严禁有烧穿、漏焊和裂缝等缺陷。纵向焊缝必须错开。
(4)风管机部位安装工程
9.7.3支（吊、托）架的型式、规格、位置、间距及固定必须符合设计要求和施工规范的规定，严禁设在风口、阀门及检视门处。不锈钢板。铝板风管采用碳素钢支架时，必须进行防腐剂、及隔绝处理。
9.7.4无机玻璃钢风管的支架必须单独设支（吊、托）架，法兰两侧必须加镀锌垫圈。螺栓按设计要求作防腐处理。
9.7.5铝板风管的法兰连接螺栓必须镀锌，并在法兰两侧加镀锌垫圈。
9.7.6斜插板阀垂直安装时，阀板必须向上拉启；水平安装时，阀板顺气流方向插入，并不得向下拉启。
(5)非金属风管(风道)制作与安装工程
9.8.2钢筋混凝土风管，必须无孔眼、裂纹、内壁光滑。
(6)过滤器、除尘器、过滤吸收器安装工程
9.9.3过滤器、除尘器、过滤吸收器的安装方向必须正确。
(7)密闭阀门安装工程
9.1.3密闭阀门安装，阀门标志压力的箭头方向必须与冲击波方向一致。
(8)消声设备制作与安装工程
9.11.3消声器框架必须牢固，共振腔的隔板尺寸正确，隔板与壁板结合处贴紧，
外壳严密不漏。
9.11.4消声片单体安装后固端必须牢固，片距均匀。
(9)通风机、除湿机和柜式空调机安装工程
9.12.3风机叶轮严禁与壳体碰擦。
9.12.4散装风机进风斗与叶轮的间隙必须均匀，并符合技术要求。
(10)防腐与油漆工程
9.13.2喷、涂油漆前，表面的灰尘、铁锈、焊渣、油污等必须清除干净。
1.1.6 建筑电气安装工程
(1)电缆线路工程
10.1.2电缆敷设必须符合以下规定：
电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；直埋敷设时，
严禁在管道的上面或下面平行敷设。
10.1.3电缆终端头和电缆接头制作、安装必须符合以下规定：
1 封闭严密，填料灌注饱满，无气泡、渗油现象；芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹。
2交联聚乙稀电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑。
3 电缆头安装、固定牢靠，相序正确；直埋电缆接头保护措施完整，标志准确、清晰。
(2)配管及管内穿线工程
lO.2.1导线间和导线对地间绝缘电阻值必须大于0.5MΩ。
(3)护套线配线工程
10.3.2导线严禁有扭绞、死弯、绝缘层损坏和护套断裂等缺陷。
lO.3.3塑料护套线严禁直接敷设在抹灰层内。
(4)变压器安装工程
lO.5.3高低压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷。
(5)成套配电柜(盘)及动力开关柜安装工程
10.6.3柜(盘)内设备的导电接触面与外部母线连接，必须接触紧密，用0.05
×10mm塞尺检查，线接触的，塞不进去；面接触的，接触面宽50mm时，塞入深
度不大于4mm；接触面宽60mm及以上时，塞入深度不大于6mm。
(6)电气照明器具及配电箱(盘)安装工程
10.8.1大(重)型灯具安装用的吊钩、预埋件必须埋设牢固。
（7）柴油发电机组安装工程
10.10.2各机件的结合处和管道系统，必须保证无漏油、漏水、漏烟盒漏气的现象。
lO.10.3排烟管与日用油箱的距离必须保持在1.5m以上。
1.1.7 防火设备安装工程
(1)防火门和防火卷帘安装工程
11.1.3防火门安装必须牢固；预埋铁件的数量、位置必须符合设计要求。
(2)防烟排烟部件制作与安装工程
11.3.3防火阀的转动部件必须采用耐腐蚀材料制作。其外壳、阀板的材料厚度严禁小于2mm。
(3)火灾自动报警装置安装工程
11.4.2各种火灾探测器、手动报警按钮的型号、安装位置必须符合设计要求和施工规范的规定。
11.4.4火灾自动报警系统安装后，必须保证随时处于完好的运行状态。

1.2 《人民防空工程施工及验收规范》(GB50134-2004)
1.2.1 坑道、地道掘进
(1)一般规定
3.1.2穿越建筑物、构筑物、街道、铁路等的坑道、地道掘进时，应采用连续作业和可靠的安全措施。
3.1.5坑道、地道掘进时，应采取湿式钻孔、洒水装渣和加强通风等综合防尘措施。
(2）工程掘进
3.3.2当掘进对穿、斜交、正交坑道、地道时，必须有准确的实测图。当两个作业面相距小于或等于15m时，应停止一面作业。
3.3.3钻孔作业应符合下列规定：
1钻孔前应将作业面清出实底；
2必须采用湿式钻孔法钻孔，其水压不得小于0.3MPa，风压不得小于0.5MPa；
3严禁沿残留炮孔钻进。
3.3.4严禁采用不符合产品标准的爆破器材；在有地下水的地段，所用爆破器材应符合防水要求。
3.3.5坑道、地道掘进宜采用火花起爆或电力起爆。当采用火花起爆时，每卷导火索在使用前均应将两端各切去50mm，并从一端取1m作燃速实验；导火索的长度应根据点火人员在点燃全部导火索后能隐蔽到安全地点所需的时间确定，但不得小于1.2m。当采用电力起爆时，电雷管使用前，应进行导电性能检验，输出电流不应大于50mA在同一爆破网路内，当电阻小于1.2Ω时，雷管的电阻差不应大于0.2Ω；当电阻为1.2～2Ω时，电阻差不应大于0.3Ω；电爆母线和连接线必须采用绝缘导线。
3.3.6当施工现场的杂散电流值大于30mA时，不应采用电力起爆。当受条件限制需采用电力起爆时，应采取下列防杂散电流的措施：
1检查电气设备的接地质量；
2爆破导线不得有破损和裸露接头；
3应采用紫铜桥丝低电阻雷管或无桥丝电雷管，并采用高能发爆器引爆。
3.3.10斗车和手推车均应有可靠的刹车装置，严禁溜放跑车。
3.3.11掘进工作面需要风量的计算。应符合下列规定：
1放炮后15min内能把工作面的炮烟排出；
2按掘进工作面同时工作的最多人数计算，每人每分钟的新鲜空气量不应少于于4m³：
3风流速度不得小于0.15m／s；
4当采用混合式通风时，压入式扇风机必须在他烟全部排出后可停止运转。3.3.12掘进工作面的通风，应符和下列规定：
1当采用混合式通风时，压入式扇风机的出风口与抽出式扇风机的入风口的
距离不得小于15m：
2当采用风筒接力通风时，扇风机间的距离，应根据扇风机特性曲线和风筒
阻力确定；接力通风的风简直径不得小于400mm；每节风筒直径应一致，在扇风机吸入口一端应设置长度不小于10m的硬质风筒；
3压入式扇风机和启动装置，必须安装在进风通道中，与回风口的距离不得小于10m；
4扇风机与工作面的电气设备，应采用风、电闭锁装置。
(3)工程验收
3.5.1坑道、地道掘进允许偏差应符合表3.5.1的规定。
坑道、地道掘进允许偏差 表3.5.1
项 目
允许偏差（mm）
口部水平位置偏差
100
口部标高
±100
毛洞坡度
±10%
毛洞宽度
(从中线至任何一帮)
±100
－20
毛洞高度
(从腰线分别至底部、顶部)
±100
－30
预留孔中心线位置偏移
20
预留洞中心线位置偏移
50

1.2.2 钢筋混凝土施工
(1)模板安装
6.2.1模板及其支架应符合下列规定：
1必须具有足够的强度、刚度和稳定性；
2能可靠地承载新浇筑混凝土的自重和侧压力；以及施工过程中新产生的荷载；
3保证工程结构和构件各部分形状、尺寸和相互位置的正确；
4模板的接缝不应漏浆；
5临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。
6.2.2模板及其支架在安装过程中，必须设置防倾覆的临时固定设施。
6.2.5模板及其支架拆除时的混凝土强度，应符合设计要求；当设计无具体要
求时，应符合下列规定：
1侧模，在混凝土强度能保证其表面及棱角不应拆除模板二受损坏后，方可拆除；
2底模，在混凝土强度符合表6.2.5规定后，方可拆除。
表6.2.5拆模时所需混凝土强度
结构类型
结构跨度（m）
按设计的混凝土强度标准的百分率（%）

板
≤2
50
2～8
75
＞8
100
梁、拱、壳
≤8
75
＞8
100
注：“设计的混凝土强度标准值’系指与设计混凝土强度等级相应的混凝土立方体抗压强
度。
6.2.6已拆除模板及其支架的结构，在混凝土强度等级符合设计混凝土强度等级的要求后，方可承受全部使用荷载；当施工载荷所产生的效应比使用载荷的效应更为不利时，必须经过核算，加设临时支撑。
(2)钢筋制作
6.3.1钢筋应有出厂质量证明书或实验报告单，钢筋表面和每捆（盘）钢筋均应有标志。进场时应按批号及直径分批检验。检验内容包括查对标志。、外观检查，并按现行国家有关标准的规定抽取试样作力学性能实验，合格后方可使用。
钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，尚应对该批钢筋进行化学成分检验货其他专项检验。
6.3.2钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应征得设计单位的同意，并应符合下列规定：
l不同种类钢筋的代换，应按钢筋受拉承载力设计值相等的原则进行，可采
用下式计算求得：
As1 fy1 νd1=As2 fy2 νd2
式中As1、fy1、νd1——分别为原设计钢筋的计算截面积（mm ²）、强度设计值(N／mm ²)、动荷载作用下材料强度综合调整系数；
As2 fy2νd2——分别为拟代换钢筋的计算截面积（mm ²）、强度设计值（N／mm2)、动荷载作用下材料强度综合调整系数；
材料强度综合调整系数νd 表6.3.2
钢筋种类
综合调整系数νd
HPB235级
1.50
HRB355级
1.35
HRB400级
RRB400级
1.02
2 钢筋代换后，应满足设计规定的钢筋间距、锚固长度、最小钢筋直径、根数等要求；
3 对重要受力构件不宜用光面钢筋代换变形（带肋）钢筋；
4 梁的纵向受力钢筋与弯起钢筋与弯起钢筋应分别进行代换。
6.3.3钢筋的表面应洁净、无损伤、油渍、漆污和铁锈等应在使用前清除干净。
6.3.4钢筋的弯钩或弯折应符合下列规定：
1 HPB235级钢筋末端需做180°弯钩，其圆弧弯曲直径不应小于钢筋直径的2.5倍。平直部分长度不宜小于钢筋直径的3倍；
2 HRB 335级和HRB 400级、RRB 400级钢筋末端需做90°或135°弯折，HRB335级钢筋的弯曲直径不宜小于钢筋直径的4倍；HRB400级、RRB400级钢筋不宜小于钢筋直径的5倍；平直部分长度应按射进要求确定；
3弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。
6.3.6钢筋的焊接接头应符合下列规定：
1设置在同一构件内的焊接接头应相互错开；
2在任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内同
一根钢筋不得有2个接头：在该区段内有接头的的受力钢筋截面积面积占受力钢筋总截面积的百分率，受拉区不宜超过50％，受压区不限；
3焊接接头距钢筋弯折处，不应小于钢筋直径的10倍，且不宜位于构件最大弯矩处。
6.3.7钢筋的绑扎接头应符合下列规定：
l搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，且不宜位于
构件最大弯矩处；
2受拉区域内，HPB 235级钢筋绑扎接头的末端应做弯钩，HRB335级和HRB400级、RRB400级钢筋可不做弯钩：
3直径不大于12mm的受压HPB 235级钢筋的末端，以及轴心受压构件中任
意直径的受力钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍；
4钢筋搭接处，应在中心和两端用铁丝扎牢；
5受拉钢筋绑扎接头的搭接长度，应符合表6.3.7的规定；受压钢筋绑扎接
头的搭接长度，应取受拉钢筋绑扎接头搭接长度的0.7倍。
受拉钢筋绑扎接头的搭接长度 表6.3.7
钢筋类型
混凝土强度
C20
C25
高于C25
HRB235级
35d
30d
25d
月牙纹
HRB335级
45d
40d
35d
HRB400级
RRB400级
55d
50d
45d
注：1当HRB 335级和HRB 400级、RRB 400级钢筋直径d大于25mm时，其受拉钢筋的搭接长度应按表中数值增加5d。
2.当螺纹钢筋直径d不大于25mm时.其受拉钢筋的搭接长度应按表中数值减少5d。
3.在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm。
4.两根直径不同钢筋的搭接长度，以较细钢筋直径计算。

6.3.8各受力钢筋之间的绑扎接头位置应相互错开。从任意绑扎接头中心至搭接长度的1.3倍区段内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不得超过25%；受压区不得超过50%。在绑扎接头区段内，受力钢筋截面面积不得超过受力钢筋总截面面积的50%。
6.3.9受力钢筋的混凝土保护层厚度应符合设计要求；当设计无具体要求时，
正常环境下，不宜小于25mm：在高湿度环境下，不宜小于45mm。
6.3.10绑扎或焊接的钢筋网和钢筋骨架，不得有变形、松脱和开焊。钢筋位置
的允许偏差应符合表6.3.10的规定。
钢筋位置看允许偏差 表6.3.10
项目
允许偏差（mm）
钢筋网的长度、宽度
±10
网眼尺寸
焊接
±10
绑扎
±20
骨架的宽度、高度
±50
骨架的长度
±10
受力钢筋
间距
±10
排距
±5
箍筋、构造筋间距
焊接
±10
绑扎
±20

焊接预埋件
中心线位置
5
水平高差
﹢3
0
受力钢筋保护层
梁、柱
±5
墙、板（拱）
±3

(3)混凝土浇筑
6.4.1水泥进场必须有出厂合格证或进场试验报告，并应对其品种、标号、包装仓号、出厂日期等检查验收。
当对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，
应做复查试验，并按试验结果使用。
6.4.2混凝土中掺用外加剂的质量应符合现行国家标准的要求，外加剂的品种及掺量必须根据对混凝土性能的要求、施工条件、混凝土所采用的原材料和配合比等因素经试验确定。
6.4.5泵送混凝士施工，应符合下列规定：
1混凝土的供应，必须保证输送混凝土泵能连续作业；
2输送管线宜直，转弯宜缓，接头应严密；
3泵送前应先用适量的与混凝土内分成份相同的水泥浆或水泥砂浆润滑输送管内壁；当泵送间歇时间超过45min或混凝土出现离析现象是，应立即用压力水或其他方法冲洗管内残留的混凝土；
4在泵送过程中，送料斗内应有足够的混凝土，防止吸入空气产生阻塞。6.4.10大体积混凝土的浇筑应合理分段分层进行，使混凝土沿高度均匀上升；
浇筑应在室外气温较低时进行，混凝土浇筑温度不宜超过28℃。
注：混凝土浇筑温度系指混凝土振捣后，在混凝土50～100mm深处的温度。
6.4.11工程口部、防护密闭段、采光井、水库、防毒库、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。
6.4.12浇筑混凝土时，应按下列规定制作试块；
l口部、防护密闭段应各制作一组试块；
2每浇筑lOOm³混凝土应制作一组试块
3变更水泥品种或混凝土配台比时，应分别制作试块；
4防水混凝土应制作抗渗试块。
6.4.13坑道、地道采用先墙后拱法浇筑混凝土时，应符合下列规定；
1浇筑侧墙时，两边侧墙应同时分段分层进行；
2浇筑顶拱时，应从两侧拱脚向上对称进行；
3超挖部分在浇筑前，应采用毛石回填密实。
6.4.14采用先拱后墙法浇筑混凝土时应符合下列规定：
1浇筑顶拱时，拱架标高应提高20～40mm；拱脚超挖部分应采用强度等级
相同的混凝土回填密实；
2顶拱浇筑后.混凝土达到设计强度的70%及以上方可开挖侧墙；
3浇筑侧墙时，必须消除拱脚处浮碴和杂物。
6.4.16施工缝的位置，应符合下列规定：
1顶板、底板不宜设施工缝，顶拱、底拱不宜设纵向施工缝；
2侧墙的水平施工缝应设在高出底板表面不小于500mm的墙体上；当侧墙上
有孔洞时，施工缝距孔洞边缘不宜小于300mm；
3当采用先墙后拱法时，水平施工缝宜设在拱线以下300～500mm处；当采用先拱后墙法时.水平施工缝可设在起拱线处，但必须采取防水措施；
4垂直施工缝应避开地下水和裂隙水较多的地段。
(4)工程验收
6.5.1混凝土振捣密实。按梁、柱的件数和墙、板、拱有代性的房间应各抽查
10％，且不得少于3处。当每个检查件有蜂窝、孔洞、主筋露筋、缝隙夹渣层时，
其蜂窝、孔洞面积、主筋露筋长度和缝隙夹渣层长度、深度，应符合下列规定：
1梁、柱上任何一处的蜂窝面积不大于1000cm ²；累计不大于2000cm ²；孔洞面积不大于40cm²，累计不大于出80 cm²；主筋露筋长度不大于10cm，累计不大于20cm；缝隙夹渣层长度和深度均不大于5cm。
2墙、板、拱上任何一处的蜂窝面积不大于2000cm ²，累计不大于4000cm ²；孔洞面积不大于100cm ²，累计不大于200cm ²；主筋露筋长度不大于20cm，累计不大于40cm；缝隙夹渣层长度不大于20cm，深度不大于5cm，且不多于2处。
6.5.2现浇混凝土结构的允许偏差应符合表6.5.2的规定。
现浇混凝土结构的允许偏差 表6.5.2
项目
允许偏差（mm）
轴线位置
10
标高
层高
±10
全高
±30
截面尺寸
柱、梁
±5
墙、板（拱）
﹢8
﹣5
柱、墙垂直度
5
表面平整度
8
预埋管、预留孔洞中心线位置
5
预埋螺栓中心线位置
5
预留洞中心线位置
15
电梯井
井筒长、宽对中心线
﹢25
0
井筒全高垂直度
H/1000且不大于30
注：H为电梯井筒全高(mm)。
1.2.3 孔口防护设施是制作及安装
(1)防护门、防护密闭门、密闭门门框墙的制作
9.1.1门框墙的混凝土浇筑，应符合下列规定：
1门框墙应连续浇筑，振捣密实，表面平整光滑，无蜂窝、孔洞、露筋；
2预埋件应除锈并涂防腐油漆，其安装的位置应准确，固定应牢靠；
3带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规格使用；钢筋的表面应保持清洁。
9.1.3门框墙的混凝土应振捣密实。每道门框墙的任何一处麻面面积不得大于门框墙总面积的0.5％，且应修整完好。
(2)防护门、防护密闭门、密闭门门框的安装
9.2.1门扇安装应符合下列规定：
1门扇上下铰页受力均匀，门扇与门框贴合严密，门扇关闭后密封条压缩量
均匀，严密不漏气；
2门扇启闭比较灵活，闭锁活动比较灵敏，门扇外表面标有闭锁开关方向；
3门扇能自由开到终止位置：
4门扇的零部件齐全，无锈蚀，无损坏。
(3)防爆波活门、防爆超压排气活门的安装
9.3.1防爆波悬摆活门安装，应符合下列规定：
1底座与胶板粘贴应牢固、平整，其剥离强度不应小于0.5MPa；
2悬板关闭后底座胶垫贴合应严密；
3悬板应启闭灵活，能自动开启到限位座；
4闭锁定位机构应灵活可靠。
9.3.2胶管活门安装，应符合下列规定：
l活门门框与胶板粘贴牢固、平整，其剥离强度不应小于0.5MPa；
2门扇关闭后与门框贴合严密；
3胶管、卡箍应配套保管，直立放置；
4胶管应密封保存。
9.3.3防爆超压排气活门、自动排气活门安装，应符合下列规定：
1活门开启方向必须朝向排风方向；
2穿墙管法兰和在轴线视线上的杠杆均必须铅直；
3活门在设计超压下能自动启闭，关闭后阀盘与密封圈贴合严密。
(4)防护功能平战转换施工
9.4.1人防工程防护功能平战转换施工应坚持安全可靠。就地取材、加工和安装快速简便的原则。
9.4.3防护功能平战转换预埋件的材质、规格、型号、位置等必须符合设计要求预埋件应除锈、涂防腐漆并与主体结构应连接牢固。
(5)工程验收
9.6.1门扇、门框墙制作的允许偏差应符合表9.6.1的。规定
门扇、门框墙制的允许偏差 表9.6.1

项 目
允许偏差（mm）
混凝土圈拱门、门框墙
混凝土平板门、门框墙
钢结构门、门框墙
门孔宽≤5000
门孔宽≥5000
门扇宽度
±3
±5
±5
±3
门扇高度
±5
±8
±5
±3
门扇厚度
3
5
5
3
门扇内表面的平面度
-
-
3
2
门扇扭曲
±3
±5
-
-
门扇弧长
±4
±6
-
-
铰页同轴度
1
1
1
1
门锁位置偏移
±2
±3
±3
±2
门框两对角线相差
5
7
5
5
门框墙垂直度
6
8
5
5
9.6.2钢筋混凝土门扇安装的允许偏差应符合表9.6.2的规定。
钢筋混凝土门扇安装的允许偏差 表9.6.2
项 目
允许偏差（mm）

门扇和门框贴合
L≤2000
2.5
2000＜L≤3000
3
3000＜L≤5000
4
L＞5000
5
注：L门孔长边尺寸（mm）。
9.6.3 钢结构门扇安装的允许偏差应符合表9.6.3的规定。
钢结构门扇安装的允许偏差 表9.6.3
项 目
允许偏差（mm）

门扇与门框贴合
L≤2000
2
2000＜L≤3000
2.5
3000＜L≤5000
3
L＞5000
4
注：L门孔边长尺寸（mm）。
9,6.4防爆波悬活门、防爆超压排气活门、自动排气活门安装的允许偏差应符合表9.6.4的规定。
防爆波悬活门、防爆超压排气活门、自动排气活门安装的允许偏差 表9.6.4
项 目
允许偏差（mm）

防爆波悬活门
坐标
10
标高
±5
框正、侧面垂直度
5

防爆超压排气活门、自动排气活门
坐标
10
标高
±5
平衡锚连杆垂直度
5

1.2.4 管道与附件安装
(1)密闭穿墙短管的制作及安装
10.1.1当管道穿越防护密闭隔墙时，必须埋带有密闭翼环合防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。
1O.1.2给水管、压力排水管、电缆电线等密闭穿墙短管，应采用壁厚大于3mm
的钢管。
10.1.3通风管的密闭穿墙短管，应采用厚2～3mm的钢板焊接制作，其焊缝应饱满、均匀、严密。
10.1.4密闭翼环应采用厚度大于3mm的钢板制作。钢板应平整，其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。
10.1.5密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。
10.1.6密闭穿墙短管两端伸出墙面的长度，应符合下列规定：
1电缆、电线穿墙短管宜为30～50mm；
2给水排水穿墙短管应大于40mm；
3通风穿墙短管应大于100 mm。
10.1.7密闭穿墙短管作套管时，应符合下列规定：
1在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理。填料长度应为管径的3～5倍，且不得小于100mm；
2管道在套管内不得有接口：
3套管内径应比管道外径大30～40mm。
lO.1.8密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚度大于6mm的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。
10.1.9当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。
(2)通风管道与附件的制作及安装
lO.2.1在第一道密闭阀门至工程口部的管道与配件，应采用厚2～3mm的钢板
焊接制作。其焊缝应饱满、均匀、严密。
lO.2.2染毒区的通风管道应采用焊接连接。通风管道与密闭阀门应采用密封槽的法兰连接，其接触平整；法兰垫圈应采用整圈无接口橡胶密封圈。
10.2.3主体工程内通风管与配件的钢板厚度应符合设计要求。当设计无具体要求时，钢板厚度应大于0.75mm。
10.2.4工程测压管在防护密闭门外的一端应设有向下的弯头；另一端宜设在通风机房或控制室，并应安装球阀。通过防毒通道的测压管，其接口应采用焊接。
10.2.5通风管的测定孔、洗消取样管应与管同时制作。测定孔和洗消取样管道封堵。
10.2.6通风管内气流方向、阀门启闭方向及开启度，应标示清晰、准确。
(3)给水排水管道、供油管道与附件的安装
10.3.3防爆清扫口安装，应符合下列要示：
l当采用防护盖板时，盖板应采用厚度大于3mm的镀锌或镀鉻钢板制作；其
表面应光洁，安装应严密；
2 清扫口安装高度应低于周围地面3～5mm。
10.3.4 与工程外部相连的管道的控制阀门，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活，有明显的标志。控制阀门的工作压力应大于1MPa。控制阀门在安装前，应逐个进行强度和严密性检验。
10.3.5各种阀门启闭方向和管道内介质流向，应标示清晰、准确。
(4)电缆、电线穿管的安装
10.4.1电缆、电线在穿越密闭穿墙短暂时，应清楚管内积水、杂物。在管内两端应采用密封材料充填，填料应捣固密实。
10.4.2电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙时，应在墙两侧设置过线盒，盒内不得有接线头。过线盒穿线后应密封，并加盖板。
（5)排烟管与附件的安装
10.5.3排烟管应沿轴线方向设置热胀补偿器。单向套管伸缩节应与前后排烟管同心。柴油机排烟管与排烟总管的连接段应有缓冲设施。
10.5.4排烟管的安装，应符合下列规定：
l坡度应大于0.5％，防水阀门应设在最低处；
2清扫孔堵板应有耐热垫层；并固定严密；
3当排烟管穿越隔墙时，其周围空隙应采用石棉绳填充密实；
4排烟管与排烟道连接处，应预埋带有法兰及密闭翼环的密闭穿墙短管。
1.2.5 设备安装
（1）设备基础
11.1.1基础表面应光滑、平整，并应设有坡向四周的坡度。
11.1.2基础混凝土养护14d后，方可安装设备；二次浇筑混凝土养护28d后，
设备方可运转。
11.1.3混凝土设备基础的允许偏差，应符合表11.1.3的规定。
混凝土设备基础的允许偏差 表11.1.3
项目
允许偏差（mm）
坐标位置（纵横轴线）
20
不同平面的标高
0 ﹣20
平面外形尺寸
±20
平面水平度
每1m
5
全长
10
垂直度
每1m
5
全高
10
预埋地脚螺栓
顶部标高
±20 0
中心距
±2
预留地脚螺栓孔
中心线位置
10
深度
﹢20 0
垂直度
10
（2）通风设备安装
11.2.1通风机安装应符合下列规定：
1风机试运转时，叶轮旋转方向正确.经部少于2h运转后，滑动轴承温升不
超过35。C，最高温度不超过70℃；滚动轴承温升不超过40℃，最高温度不超过80℃。
2离心风机与减振台座接触紧密，螺栓拧紧，并有放松装置；
3管道风机采用减振吊架安装时，风机与减振吊架连接紧密，牢固可靠；采
用支、托架安装时，风机与减振器及支架、托架连接紧密，稳固可靠。
11.2.4过滤器、纸除尘器、过滤吸收器安装应符合下列规定：
l各种设备的型号、规格、额定风量必须符合设计要求：
2各种设备的安装方向必须正确；
3设备与管路连接
