建材工业生产中样品采集及制备.doc

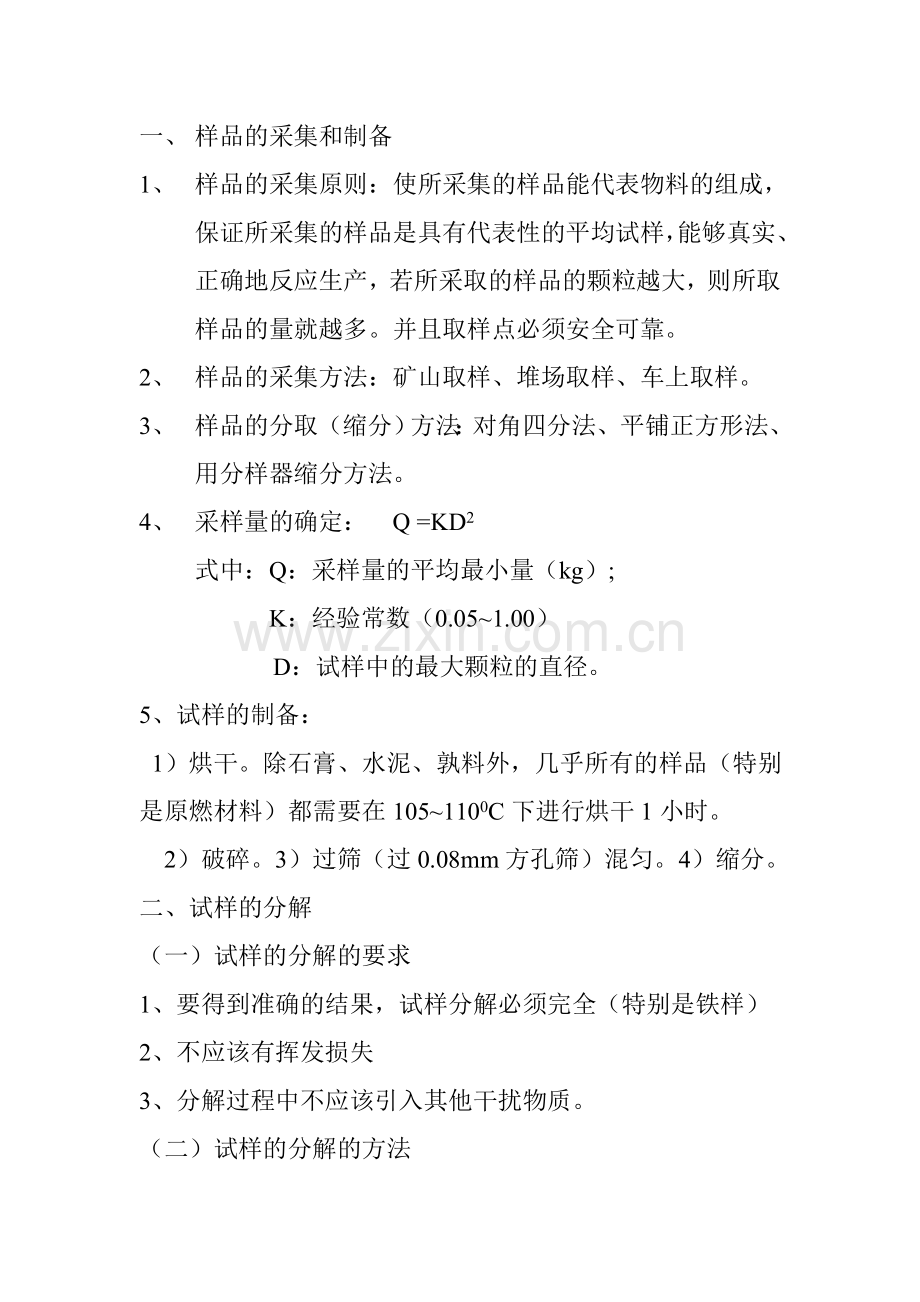

一、 样品的采集和制备
1、 样品的采集原则：使所采集的样品能代表物料的组成，保证所采集的样品是具有代表性的平均试样，能够真实、正确地反应生产，若所采取的样品的颗粒越大，则所取样品的量就越多。并且取样点必须安全可靠。
2、 样品的采集方法：矿山取样、堆场取样、车上取样。
3、 样品的分取（缩分）方法：对角四分法、平铺正方形法、用分样器缩分方法。
4、 采样量的确定： Q =KD2
式中：Q：采样量的平均最小量（kg）;
K：经验常数（0.05~1.00）
D：试样中的最大颗粒的直径。
5、试样的制备：
1）烘干。除石膏、水泥、孰料外，几乎所有的样品（特别是原燃材料）都需要在105~1100C下进行烘干1小时。
2）破碎。3）过筛（过0.08mm方孔筛）混匀。4）缩分。
二、试样的分解
（一）试样的分解的要求
1、要得到准确的结果，试样分解必须完全（特别是铁样）
2、不应该有挥发损失
3、分解过程中不应该引入其他干扰物质。
（二）试样的分解的方法

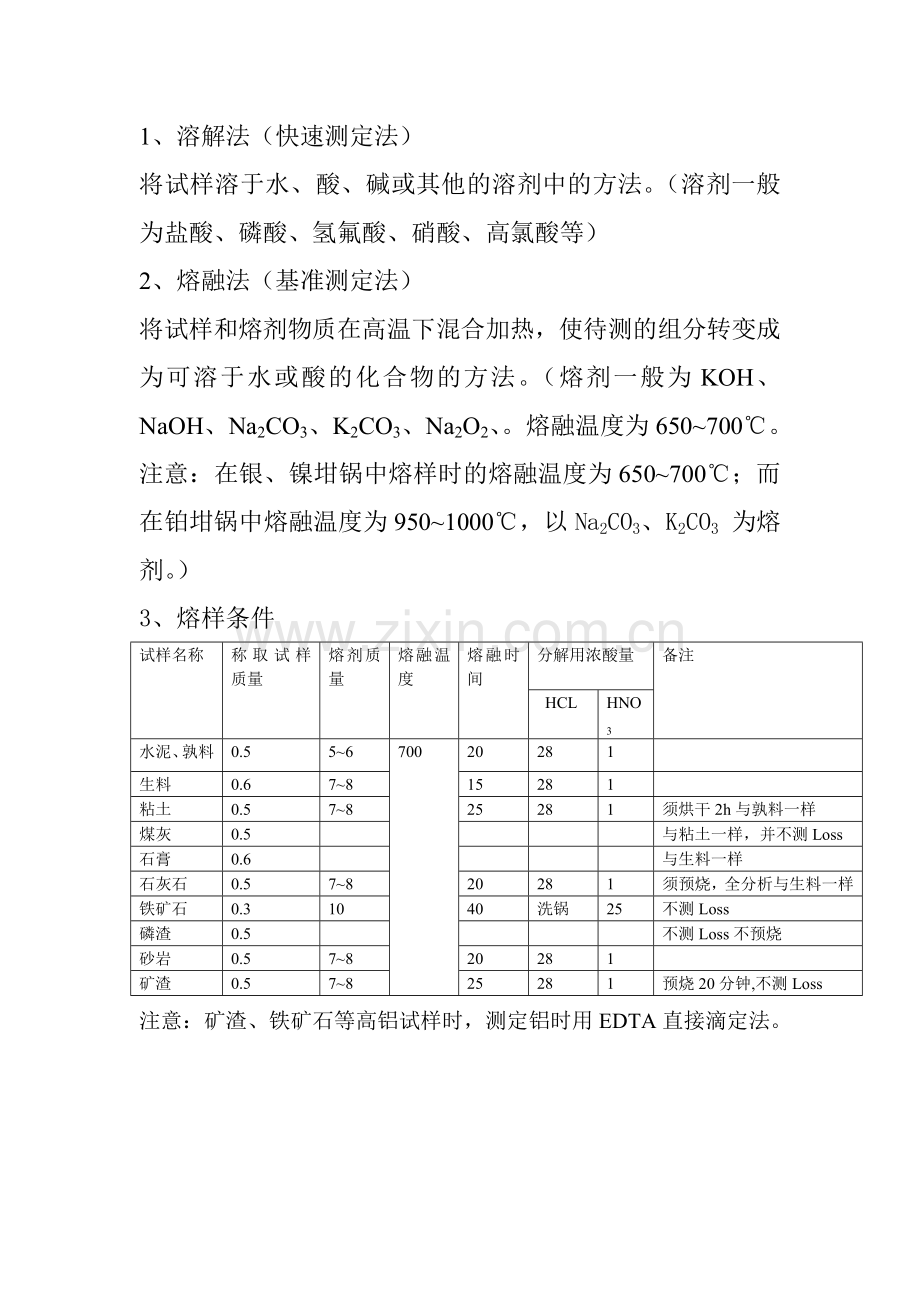

1、溶解法（快速测定法）
将试样溶于水、酸、碱或其他的溶剂中的方法。（溶剂一般为盐酸、磷酸、氢氟酸、硝酸、高氯酸等）
2、熔融法（基准测定法）
将试样和熔剂物质在高温下混合加热，使待测的组分转变成为可溶于水或酸的化合物的方法。（熔剂一般为KOH、NaOH、Na2CO3、K2CO3、Na2O2、。熔融温度为650~700℃。注意：在银、镍坩锅中熔样时的熔融温度为650~700℃；而在铂坩锅中熔融温度为950~1000℃，以Na2CO3、K2CO3 为熔剂。）
3、熔样条件
试样名称
称取试样质量
熔剂质量
熔融温度
熔融时间
分解用浓酸量
备注
HCL
HNO3
水泥、孰料
0.5
5~6
700
20
28
1

生料
0.6
7~8
15
28
1

粘土
0.5
7~8
25
28
1
须烘干2h与孰料一样
煤灰
0.5

与粘土一样，并不测Loss
石膏
0.6

与生料一样
石灰石
0.5
7~8
20
28
1
须预烧，全分析与生料一样
铁矿石
0.3
10
40
洗锅
25
不测Loss
磷渣
0.5

不测Loss不预烧
砂岩
0.5
7~8
20
28
1

矿渣
0.5
7~8
25
28
1
预烧20分钟,不测Loss
注意：矿渣、铁矿石等高铝试样时，测定铝时用EDTA直接滴定法。
