外墙干挂理石总体设计说明.doc

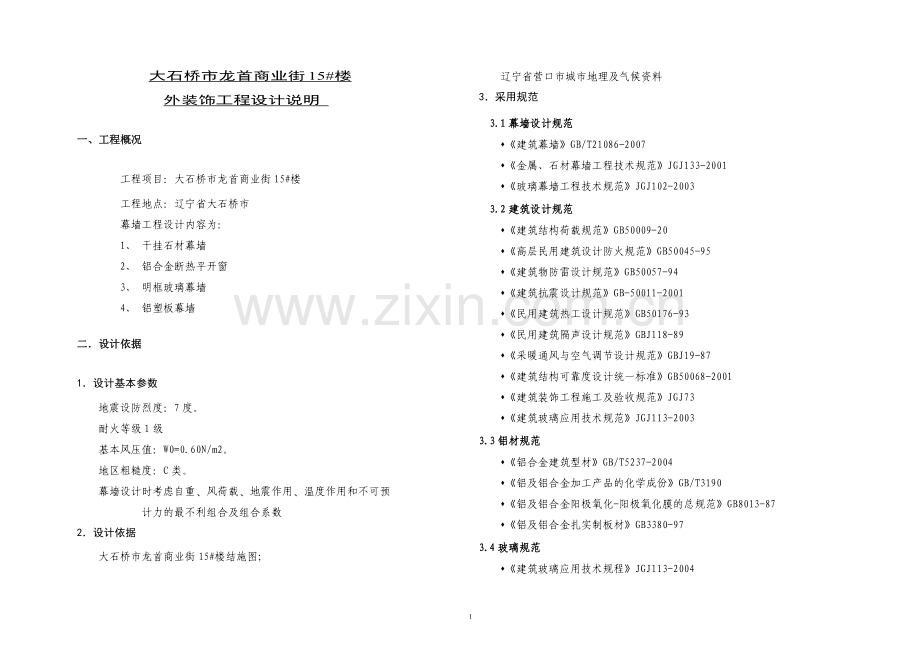

大石桥市龙首商业街15#楼
外装饰工程设计说明
一、工程概况
工程项目：大石桥市龙首商业街15#楼
工程地点：辽宁省大石桥市
幕墙工程设计内容为：
1、 干挂石材幕墙
2、 铝合金断热平开窗
3、 明框玻璃幕墙
4、 铝塑板幕墙
二．设计依据
1．设计基本参数
地震设防烈度：7度。
耐火等级1级
基本风压值：W0=0.60N/m2。
地区粗糙度：C类。
幕墙设计时考虑自重﹑风荷载﹑地震作用﹑温度作用和不可预
计力的最不利组合及组合系数
2．设计依据
大石桥市龙首商业街15#楼结施图；
辽宁省营口市城市地理及气候资料
3．采用规范
3.1幕墙设计规范
s《建筑幕墙》GB/T21086-2007
s《金属、石材幕墙工程技术规范》JGJ133-2001
s《玻璃幕墙工程技术规范》JGJ102-2003
3.2建筑设计规范
s《建筑结构荷载规范》GB50009-20
s《高层民用建筑设计防火规范》GB50045-95
s《建筑物防雷设计规范》GB50057-94
s《建筑抗震设计规范》GB-50011-2001
s《民用建筑热工设计规范》GB50176-93
s《民用建筑隔声设计规范》GBJ118-89
s《采暖通风与空气调节设计规范》GBJ19-87
s《建筑结构可靠度设计统一标准》GB50068-2001
s《建筑装饰工程施工及验收规范》JGJ73
s《建筑玻璃应用技术规范》JGJ113-2003
3.3铝材规范
s《铝合金建筑型材》GB/T5237-2004
s《铝及铝合金加工产品的化学成份》GB/T3190
s《铝及铝合金阳极氧化-阳极氧化膜的总规范》GB8013-87
s《铝及铝合金扎实制板材》GB3380-97
3.4玻璃规范
s《建筑玻璃应用技术规程》JGJ113-2004

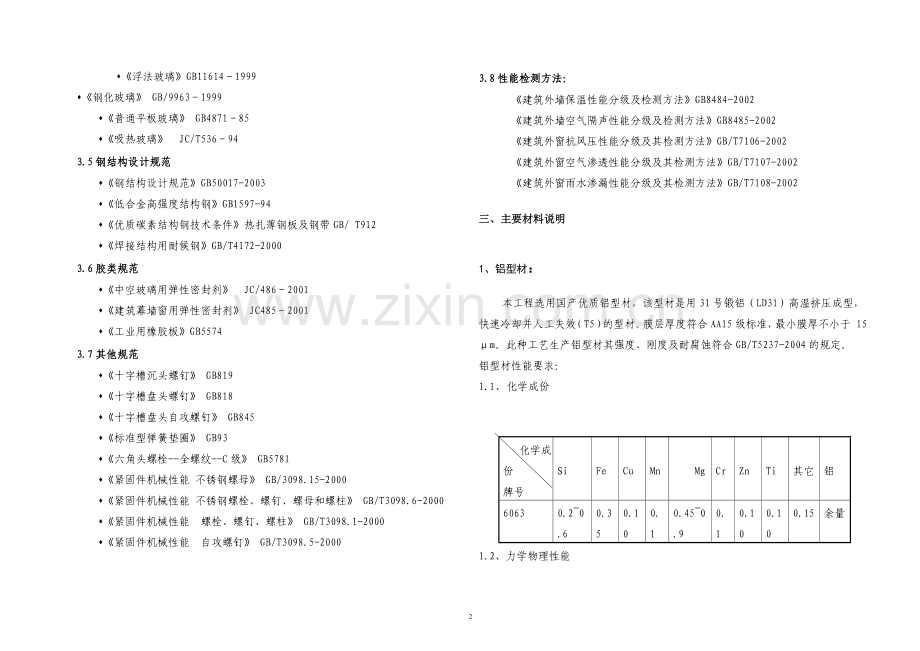

s《浮法玻璃》GB11614－1999
s《钢化玻璃》 GB/9963－1999
s《普通平板玻璃》 GB4871－85
s《吸热玻璃》 JC/T536－94
3.5钢结构设计规范
s《钢结构设计规范》GB50017-2003
s《低合金高强度结构钢》GB1597-94
s《优质碳素结构钢技术条件》热扎薄钢板及钢带GB/ T912
s《焊接结构用耐候钢》GB/T4172-2000
3.6胶类规范
s《中空玻璃用弹性密封剂》 JC/486－2001
s《建筑幕墙窗用弹性密封剂》 JC485－2001
s《工业用橡胶板》GB5574
3.7其他规范
s《十字槽沉头螺钉》 GB819
s《十字槽盘头螺钉》 GB818
s《十字槽盘头自攻螺钉》 GB845
s《标准型弹簧垫圈》 GB93
s《六角头螺栓--全螺纹--C级》 GB5781
s《紧固件机械性能 不锈钢螺母》 GB/3098.15-2000
s《紧固件机械性能 不锈钢螺栓、螺钉、螺母和螺柱》 GB/T3098.6-2000
s《紧固件机械性能 螺栓、螺钉、螺柱》 GB/T3098.1-2000
s《紧固件机械性能 自攻螺钉》 GB/T3098.5-2000

3.8性能检测方法：
《建筑外墙保温性能分级及检测方法》GB8484-2002
《建筑外墙空气隔声性能分级及检测方法》GB8485-2002
《建筑外窗抗风压性能分级及其检测方法》GB/T7106-2002
《建筑外窗空气渗透性能分级及其检测方法》GB/T7107-2002
《建筑外窗雨水渗漏性能分级及其检测方法》GB/T7108-2002
三、主要材料说明
1、铝型材：
本工程选用国产优质铝型材，该型材是用31号锻铝（LD31）高温挤压成型，快速冷却并人工失效（T5）的型材。膜层厚度符合AA15级标准，最小膜厚不小于 15μm。此种工艺生产铝型材其强度、刚度及耐腐蚀符合GB/T5237-2004的规定。
铝型材性能要求：
1.1、 化学成份

化学成份
牌号
Si
Fe
Cu
Mn
Mg
Cr
Zn
Ti
其它
铝
6063
0.2~0.6
0.35
0.10
0.1
0.45~0.9
0.1
0.10
0.10
0.15
余量
1.2、力学物理性能

合金牌号
状态
抗拉强度≥(Mpa)
规定非比例伸长应力
σp0.2≥(Mpa)
伸长率≥(%)
6063
T5
157
110
8
弹性模量
7×104Mpa
线膨胀系数
2.35×10-5
密度
27.0KN/m3
1.3、铝合金型材强度设计值：

牌 号
状 态
强度设计值(Mpa)
受拉受压
受 剪
6063
T5
84.2
48.9
2、钢材：
钢件部分采用Q235B材料，焊接部位刷两遍防锈漆。其性能符合GB700规定。
3、玻璃：
断热平开窗玻璃；外片选用5mm蓝色+12A+5mm透明中空玻璃
门扇玻璃；选用12mm玻璃

4胶:
选用国产优质结构胶、密封胶、耐侯胶。
5附件及其它材料
5. 1接和垫胶条及防雨垫胶条:
为了保证密封性能及使用寿命，我们选用优质的改性PVC胶条，具有耐老化﹑弹性好﹑寿命长﹑相容性好等优点。
5. 2 幕墙预埋件:
埋件选用7.5mm和Q235碳素结构钢进行加工制作，表面进行涂防锈漆处理。
5. 4 石材幕墙连接件:
选用63#槽钢制作。
5. 5标准件:
所有标准件—螺栓﹑螺母﹑垫圈﹑自攻钉等均采用不锈钢件。
5.6 防腐隔离垫:
对于不同金属材料接合面均采用防腐隔离垫以隔离，放止腐蚀。
5.7开启窗:
开启窗滑撑铰链﹑限位器及窗锁等均选用国产优质不锈钢产品。
5.8平开窗胶条﹑双面胶条﹑防腐垫﹑减震密封胶垫等均选用耐老化﹑弹
性好的国产优质产品。
四、性能说明
1、风压变形性能：
根据建筑高度、体形、基本风压等因素计算，合理选择型材系列。保证
建筑幕墙在风荷载作用下，其主要受力杆件挠度限值：
铝材：相对挠度不大于1/180，绝对挠度不大于20mm；
钢材：相对挠度不大于1/300，绝对挠度不大于15mm；
风压变形性：符合JG3035-96第Ⅰ级。

计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
KPa
≥5
＜5 ≥4
＜4 ≥3
＜3 ≥2
＜2 ≥1
2、空气渗透性能：
有空调和采暖要求时，空气渗透性能应在10P a的内外压力差下，其固定部分的空气渗透量不应大于0.10m3/m.h，能有效地保证幕墙的气密性。
固定部分符合JG3035-96第Ⅱ级

计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
m3/m.h
开启部分
0.5
＞0.5， ≤1.5
＞1.5 ，≤2.5
＞2.5， ≤4.5
＞4.0， ≤6.0
（10Pa）
固定部分
≤0.01
＞0.01， ≤0.05
＞0.05 ，≤0.10
＞0.10 ，≤0.20
＞0.20， ≤0.50
3、雨水渗漏性能：
应用双道密封及雨幕原理，在风荷载标准值除以2.25的风荷载作用下不应发生雨水渗漏。
雨水渗透性：固定部分符合JG3035-96第Ⅱ级。
计量单位
分 级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Pa
开启部分
≥500
≥350，＜500
≥250，＜350
≥150，＜250
≥100，＜150
固定部分
≥2500
≥1600，＜2500
≥1000，＜1600
≥700，＜1000
≥500，＜700
4、平面内变形性能：
平面内变形性能以建筑物的层间相对位移值表示。在设计允许的相对位移范围内，玻璃不应损坏；
平面内变形性能按不同结构类型弹性计算的位移控制值的3倍设计。
本工程按平面内变形性能为γ≥1/100，Ⅱ级。

分级指标
分级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
γ
γ≥1/100
1/100＞γ≥1/150
1/200＞γ≥1/150
1/200＞γ≥1/250
1/250＞γ≥1/300
5、抗震性能：
本工程幕墙按抗震裂度7度设防，对于玻璃幕墙动力放大系数取3.0
6、隔声性能：
隔声性能指标为大于等于30dB且小于35dB，隔声性能为Ⅳ级。
性能
计量单位
分级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
隔音性
dB
≥40
≥35，＜40
≥30，＜35
≥25，＜30
7、耐撞击性能：
耐撞击性能210N.m/sec，Ⅱ级。
计量单位
分级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
N.m/sec
f≥280
210≤f＜280
149≤f＜210
70≤f＜140

五．系统的设计
1.设计指导思想
立面分格设计根据业主的要求主要考虑以下因素：
满足建筑设计效果要求；
考虑面板材料的利用率及安装的工艺性，力求做到经济合理；
合理的采光；
满足两相邻房间的封修要求；
满足各层之间的防火封修要求；
满足建筑防雷设计要求；
满足结构强度和刚度要求；
满足室内装修需要；
考虑不同材料交界处﹑转接处的连接处理方式；
力求通过二次装饰设计充分体现原建筑艺术风格和建筑设计师的设
计意图。以最合理﹑最完美的分格形式，保证本建筑艺术风格的体现和最大限度的降低成本。

2. 石材幕墙结构设计
w 石材选用国产优质花岗岩，符合中国国家建材标准JC204﹑JC205：
石材厚度 25mm，无色差。石材幕墙采用干挂结构，安装采用短槽
式的连接方式，在每块石板上下两边各开两个短槽，开槽长度为
160mm，深度15-20mm，槽宽6mm，短槽距石板端部距离为100mm，
用勾板挂件实现石材板块的定位安装目的。
w 勾板挂件采用4mm优质不锈钢板材料加工而成，以提高挂件的长时间
防锈能力。
w 石材幕墙采用钢骨架为承力杆件，立框选用63#槽钢，横框选用 40×40角钢进行焊接，表面均作热浸镀锌处理。在横框上按要求加工长槽孔，以便于安装石材板块时实现三维调整。采用此体系可使板材之间独立安装独立受力，不会产生因相互连接而造成的不可确定性应力积累﹑应力集中，致使板材变形碎裂，每块石材自成体系，便于拆卸。
w 由于石材及钢骨架均为冷热导体易在石材背面形成冷凝水或水蒸
气，石材与建筑物主体结构外表面设计有足够的通气层，能使水蒸
气在通气层中游动，逐步消失或生成冷凝水，通过排水通道排出，
保证了幕墙内侧的合理干燥度。
未尽适宜处按规范设计施工。
