给排水安装基础与识图.ppt

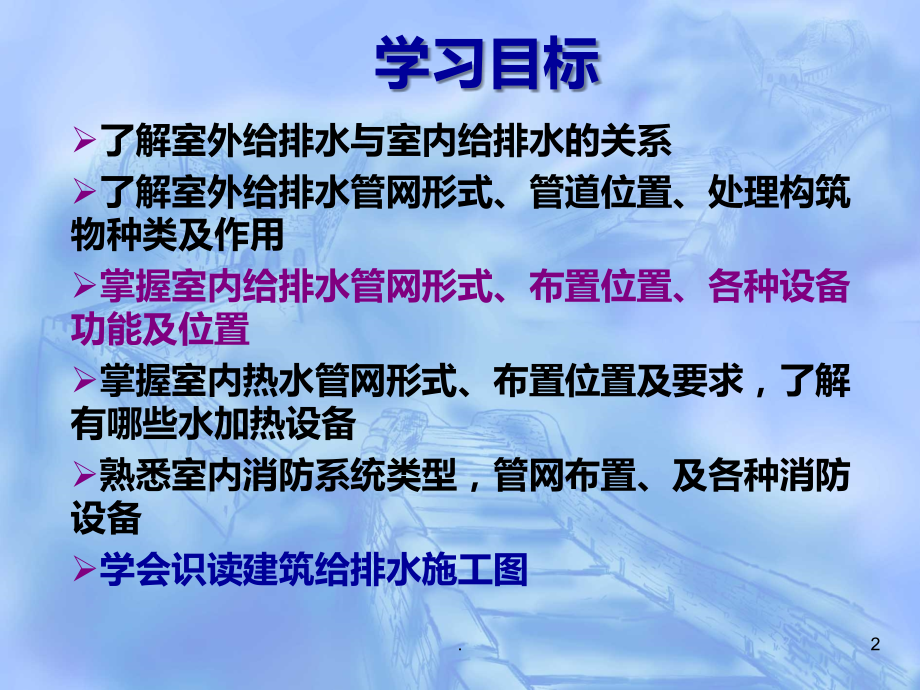

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,给排水安装基础与识图,曹留峰,2008.12(第四版）,1,.,学习目标,了解室外给排水与室内给排水的关系,了解室外给排水管网形式、管道位置、处理构筑物种类及作用,掌握室内给排水管网形式、布置位置、各种设备功能及位置,掌握室内热水管网形式、布置位置及要求，了解有哪些水加热设备,熟悉室内消防系统类型，管网布置、及各种消防设备,学会识读建筑给排水施工图,2,.,一、室外给水排水概述,3,.,室外给水排水综述,:,从水源水厂室外,给水,管网,室内给水设 备,市政用水（洒路、绿化、消防）,雨水室外,雨水,管网排放,排放,废水,室内排水管网,室外,排水,管网污水厂,4,.,（一）室外给水（了解）,1.1,室外给水系统的组成,1.2,室外给水管网,1.3,附属构筑物,1.4,管网的压力,1.5,管道材质及连接,5,.,1.1,室外给水系统的组成,系统组成因水源不同而有所不同,:,6,.,1.2,室外给水管网,泵 站,泵 站,(a)枝状管网 (b)环状管网 (c)综合型管网,1管网形式：,2管道布置,布置位置：沿道路或平行于建筑物，布置在绿化带、人行道及慢车道下，满足各种管线综合规划要求,埋设深度：管顶最小覆土深度不得小于土壤冰冻线以下015m，行车道下的管线覆土深度不宜小于07m。,管网的主干管布置在两侧用水量较大的地区，并以最短的距离向最大的用水户供水,泵站,7,.,1.阀门井,作用：安置阀门、放气阀、泄水阀、水表等设备,可砖砌、砼或钢筋混凝土,2.室外消火栓,作用：供消防车从室外给水管网取水灭火用的设备,分：地上式,地下式（井内）,3.支墩,1.3,附属构筑物,8,.,1.4,管网的压力,室外供水压力随时随地在变,离加压泵站、水塔越近、地势越低，供水压力越大,用水高峰时，建筑物外的水压力就小了,1.5,管道材质及连接,室外给水多用有衬里给水铸铁管，橡胶圈、膨胀水泥或石棉水泥接口,承插式预应力钢筋混凝土管和自应力钢筋混凝土管，橡胶圈接口,现在也有用塑料管及复合管的,9,.,（二）室外排水（了解）,1.6 室外排水概述,1.7,室外排水系统体制及组成,1.8 室外排水管材与构筑物,10,.,1.6 室外排水概述,室外排水属于无压流，水靠重力流动，因而从上游到下游，管底标高越走越低,污水为非满管流设计,雨水按满管流设计,11,.,1.7 室外排水系统体制及组成,1室外排水系统的体制,2排水系统的组成,：把各种污废水用两套或以上管系排除,：一套管系，雨水与污废水合流,主要是排水管道和检查井，雨水系统有室外雨水口,分流制,合流制,12,.,1.8 室外排水管材与构筑物,1.排水管材,多用混凝土或钢筋混凝土管；埋地排水塑料管、石棉水泥管、陶土管、铸铁等视情况而用,连接,：承插或平口,半柔性接口,刚性接口,钢丝网水泥砂浆抹带接口,水泥砂浆抹带接口,：,石棉沥青卷材接口,13,.,2,室外排水系统构筑物,检查井,化粪池,隔油池,沉沙池,降温池,14,.,检查井,作用：连接（代替管件）、检查、清通,位置：管线交汇、转弯、管径或坡度改变处、直线管段每隔一定距离处,组成：井基、井底、井身、井盖及井盖座,15,.,化粪池,作用：化粪池是对粪便污水进行截流沉淀；并对沉淀物中的有机物进行厌氧酵化处理,原理：流速慢，杂物下沉，上清液排出,构造：有圆形、矩形；双格、三格,化粪池宜设置在接户管的下游段，建筑物背向大街一侧，靠近卫生间但便于机动车清掏的地方。,距外墙5m，距地下取水构筑物30m，距水池10m,16,.,17,.,隔油池,作用：收集并去除污水中的油脂及轻油等,位置：排除油脂的隔油池宜靠近含油污水产生地，也可在室内含油污水排水支管上设隔油器,排除轻油的隔油池宜设在室外,构造及原理：流速慢，油浮，撇走。,18,.,沉沙池,作用：沉淀并排除污水中的泥沙等无机物,构造及原理：,19,.,降温池,作用：温度高于40的废水，在排人城镇排水管道之前应采取降温处理,原理：间歇排热水的可放凉或与凉水混合，连续排热水的使热水与凉水充分混合。,构造：降温池有虹吸式和隔板式两种,20,.,21,.,总结：,室外给水管网形式有环状、枝状、混合型,给排水管道位置均沿道路或平行于建筑物布置在绿化带、人行道、慢车道下。,室外给水管网上设阀门、室外消火栓、放气阀、泄水阀、水表等设备，北方地区设于井内，南方地区可在地面上。,室外排水属无压流，管道布置应优先考虑,检查井在室外排水管网中有着重要作用,污水进入市政管网前应经过相应的局部处理构筑物,22,.,二、建筑生活给水排水,23,.,2.1卫生器具,1、卫生器具的分类,卫生器具是用来满足日常生活中洗涤等卫生要求以及收集、排除生活与生产污、废水的设备。,常用的卫生器具按,用途,可分为三类。,便溺卫生器具：,包括大便器、大便槽、小便器、小便槽等。,盥洗、沐浴用卫生器具：,包括洗脸盆、盥洗槽、浴盆、淋浴器、妇女卫生盆等。,洗涤用卫生器具：,包括洗涤盆、污水盆、化验盆、地漏等。,24,.,2、卫生器具的安装,卫生器具的安装可按,全国通用给水排水标准图集执行,。,现介绍几种常用卫生器具及其安装方法。,1、大便器：,（1）蹲式大便器：,蹲式大便器常设在公共卫生间。冲洗方式现在多用延时自闭式冲洗阀。大便器安装在砖砌坑台中，延时自闭式冲洗阀大便器安装见下图。,25,.,26,.,(2)坐式大便器：,坐式大便器多设在,家庭、宾馆、医院,等卫生间内。这类大便器多采用低水箱冲洗，低水箱坐式大便器安装见下图。,27,.,2、小便器：,小便器设在公共男厕所中，多采用延时自闭式冲洗阀,冲洗。有挂式和立式两种,，每只小便器均设存水弯。,挂式小便器悬挂在墙上，其安装见下图。,28,.,立式小便器,靠墙竖立安装在地板，常成组设置，其安装见下图。,29,.,3、洗脸盆：,洗脸盆常装在卫生间、盥洗室和浴室中，大多采用带釉陶瓷制成，安装方式有架墙式、柱脚式和台式三种,。,住宅常采用台式洗脸盆，安装见下图。,30,.,4、浴盆：,浴盆设在卫生间和浴室中，供人们洗澡用。外形呈长方形，一般均设有冷、热水龙头或混合龙头，混合龙头浴盆安装见下图。,31,.,5、淋浴器：,淋浴器与浴盆相比具有占地面积小、造价低和卫生等优点，因此淋浴器广泛应用于工厂生活间、机关及学校的浴室中。公共浴室宜采用单管脚踏式开关，其安装见下图。,32,.,6、污水池：,污水池一般设在公共建筑的卫生间、盥洗室内供洗涤拖布及倒污水用，其安装见下图。,33,.,2.2.室内生活给水系统,自建筑物的给水引入管至室内各用水及配水设施段，称为,室内给水部分,。,2.2.1,给水系统的分类,按用途可分三类：,生活给水系统,生产给水系统,消防给水系统,34,.,2.2.2 室内给水系统的组成,引入管,水表节点,给水管道,给水附件,升压和储水设备,35,.,36,.,2.2.3 室内给水系统的给水方式,室内给水系统的给水方式,必须根据用户对水质、水压和水量的要求，室外管网所能提供的水质、水量和水压情况，卫生器具及消防设备等用水点在建筑物内的分布以及用户对供水安全要求等条件来确定。室内给水系统给水方式主要有如下几种：,37,.,水表,泄水管,水平干管,立管,1、直接给水方式,特点,：,系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。,适用场所,：,水量、水压在一天内均能满足用水要求的用水场 所。,38,.,2、,设水箱的给水方式,特点,：,供水可靠，系统简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。,适用场所,：,供水水压、水量周期性不足时采用,水,箱,泄水管,水表,39,.,3、设有贮水池、水箱和水泵的给水方式,特点,：,水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。,适用场所,：,室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。,水池,水箱,水泵,40,.,4、气压给水方式,特点,：,供水可靠，无高位水箱，但水泵效率低、耗能多。,适用场所,：,外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。,气,压,水,罐,41,.,5、分区给水方式,特点,：,可以充分利用外网压力，供水安全，但投资较大，维护复杂。,适用场所,：,供水压力只能满足建筑下层供水要求时采用,水,箱,泄水管,水表,水池,室外给水管网水压线,42,.,2.2.4 室内给水管材、管件及附件,1、给水常用管材和管件,常用给水管材一般有,钢管、铜管、铸铁管和塑料管及复合管材。,但必须注意：生活用水的给水管必须是无毒的。,PP-R管,不锈钢管,铝塑管,43,.,（1）钢管,钢管有焊接钢管（常用）、无缝钢管两种。,规格以公称直径（也称公称口径、公称通径）表示，即用字母,DN,其后附加公称直径数值（内径）。,例如DN40，则表示公称直径为40mm。,无缝钢管则以外径乘以壁厚来表示规格。,44,.,常用钢管管件,45,.,（2）铜管,主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用,能承受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好,使用寿命长，可完全被回收利用，不污染环境。,其主要缺点是价格较高。,46,.,（3）铸铁管,与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。,缺点是质脆、重量大、单管长度小等。,47,.,（4）塑料管,优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。,常用的塑料管材有：,三型聚丙烯（PP-R）管材,聚丁烯（PB）管材,交联聚乙烯（PEX）管材,48,.,（5）复合管材,钢塑复合（SP）管材,铝塑复合（PAP）管材。,除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。,49,.,（6）管材的选择,新建、改建、扩建,城市供水管道,（,400mm以下）和住宅,小区室外给水管道,应使用无毒硬聚氯乙烯、聚乙烯塑料管；,大口径城市供水管道,可选用钢塑复合管。,新建、改建,住宅室内给水管道,、,热水管道,和,供暖管道,优先选用铝塑复合管、交联聚乙烯管等新型管材，淘汰镀锌钢管。,50,.,2、给水管道附件,给水管道附件是安装在管道及设备上的启闭和调节装置的总称。,一般分为,配水附件,和,控制附件,两类。,51,.,2.2.5 水表、水箱、水泵及气压给水设备,1、水表,水表是一种计量用户累计用水量的仪表。,目前室内给水系统中广泛采用流速式水表。管径一定时，通过水表的水流速度与流量成正比的原理来测量.,流速式水表按翼轮构造不同分为,旋翼式,和,螺翼式,，DN大于50mm时，应采用螺翼式水表。,52,.,2、水箱,建筑给水系统中，在需要增压、稳压、减压或者需要储存一定的水量时，均可设置水箱。,水箱可用钢板、玻璃钢等材料制成。一般设于屋顶水箱间（北方）或直接放于屋面上（南方）。,水箱设有进水管、出水管、溢流管、泄水管和水位信号装置，见下图所示。,53,.,水箱构造如图：,54,.,进水管,：一般由水箱侧壁接入，当水箱由外网压力压力进水时，进水管出口应装液压水位控制阀或浮球阀（2个）。当水箱由水泵供水，并利用水位升降自动控制水泵运行时，不得装水位控制阀。,出水管,：可从侧壁或底部接出，出水管内底或管口应高于水箱内底且应大于50mm；出水管上应装设闸阀。,溢流管,：可从底部或侧壁接出，溢流管的进水口宜采用水平喇叭口集水，并应高出水箱最高水位50mm，溢流管上部允许装设阀门，出口应装设网罩。,55,.,泄水管,：应自水箱底部接出，管上应装设闸阀，其出口可与溢水管相接，但不得与排水系统直接相连。,水位信号装置,：该装置是反映水位控制阀失灵报警的装置，可在溢流管口（或内底）齐平处设信号管，一般自水箱侧壁接出，其出口接至有人值班房间内的洗涤盆上。,通气管,：供生活饮用的水箱，当贮水量较大时，宜在箱盖上设通气管，使箱内空气流通，管口应朝下并设网罩。,人孔,：为便于清洗、检修，箱盖上应设人孔。,56,.,组合式不锈钢水箱,57,.,3、水泵,工作原理：,利用叶轮高速旋转而使水产生的离心力来工作。由泵壳、叶轮、吸水管及压水管组成。,离心式水泵的性能参数：,流量,在单位时间内通过水泵的水的体积，,单位L/S或m,3,/h。,扬程,单位重量水通过水泵后的能量增量。,单位为mH,2,O,轴功率,电动机传递给水泵的功率，单位KW。,效率,水泵的有效功率与轴功率的比值。,转速,泵轴每分钟旋转的次数，单位r/min。,58,.,水泵分类（主要指叶片式泵）,按主轴方向分为,卧式、立式、斜式,按叶轮种类分为,离心、混流、轴流,按吸入方式分为,单吸和双吸,按级数分为,单级和多级,59,.,水泵图片,水泵图片,60,.,61,.,气压水罐实物图,4.气压给水设备,气压给水设备一般由气压水罐、水泵机组、管路系统、电控系统、自动控制箱（柜）等组成，补气式气压给水设备还有气体调节控制系统,。,62,.,2.2.6 室内给水管道的布置与敷设,1、给水管道的布置,（1）引入管的布置,从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入。,当建筑物内卫生用具布置比较均匀时，应在建筑物中部引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。,引入管的埋深应考虑当地的气候、水文地质条件和地面荷载情况，应在当地冰冻线以下0.15米。,63,.,在北方地区，引入管通常从采暖地沟中引入室内，当引入管穿越承重墙或基础时，为避免墙基下沉压坏管道，应预留孔洞，孔洞尺寸见下表：,引入管穿越基础预留洞尺寸表,管径（mm）,50以下,50100,125150,孔洞尺寸mm(高宽）,200 200,300 300,400 400,给水引入管跟其他管道应保持一定距离，它与污水排出管的平行间距应大于,1.0,米，与电线管的平行间距应大于,0.75,米。,64,.,引入管进建筑物做法,65,.,（2）室内给水管道的布置,室内给水管道的布置与建筑物性质，建筑物外形、结构状况，卫生用具和生产设备布置情况以及所采用的给水方式等有关，并应充分利用室外给水管网的压力。,应力求长度最短，尽可能呈直线走向，与墙、梁、柱平行敷设，兼顾美观，并要考虑施工检修方便。,按水平干管的敷设位置可分为上行下给、下行上给和中分式三种形式。,埋地管道应尽量避免穿越设备基础、烟道、风道、橱窗、壁柜、大便槽、小便槽等，必须穿越时应在全长范围内加套管或采取其他相应措施。,给水管道不宜穿越伸缩缝、沉降缝，如必须穿越时，应采取相应的技术措施。,66,.,2、室内给水管道的敷设,（1）明装：即管道在室内沿墙、梁、柱、天花板下、地板旁暴露敷设。,明装管道造价低，施工安装、维护修理均较方便。,缺点是由于管道表面积灰、产生凝水等影响环境卫生，有碍房屋美观。,67,.,（2）暗装：即管道敷设在地下室天花板下或吊顶中，或在管井、管槽、管沟中隐蔽敷设。,卫生条件好，房间美观。暗装的缺点是造价高，施工、维护均不便。,一般的民用建筑及厂房采用明装，对装饰及卫生要求较高的建筑可采用暗装。,68,.,给水管道与其他管道同沟敷设时，,应在热水管和蒸汽管下方、排水管上方。,给水立管穿楼板时，应预留空洞，留洞尺寸见下表。,管径,32以下,3250,75100,125150,管外皮距墙面距离,2535,3050,50,60,管孔尺寸（宽高）,8080,100 100,200200,300300,69,.,给水系统思考题,1、室内给水系统有哪几种给水方式？各种给水方式的适用范围是什么？,2、室内给水系统有哪几种敷设形式？各种敷设形式的特点及适用范围是什么？,3、室内给水系统有哪几种常用的管材？各自的特点及适用范围是什么？,4、水箱的配管有哪些？,5、给水系统常用的阀门有哪些？,70,.,2.3 室内生活排水系统,2.3.1 室内排水系统的组成,排水管道,卫生器具,通气管道,清通设备,污水局部处理构筑物,用来满足日常生活和生产过程中各种卫生要求，,收集和排除污废水的设备。,包括：,1.便溺器具,2.,盥洗、沐浴器具,3.,洗涤器具,4.,地漏,71,.,卫生器具,排水管道,通气管道,清通设备,污水局部处理构筑物,排水管道包括：器具排水管，排水横支管、立管、埋地干管和排出管。,72,.,卫生器具,排水管道,通气管道,清通设备,污水局部处理构筑物,设置原因：,建筑内部排水管是气水两相流，为防止因气压波动造成的水封破坏，使有毒有害气体进入室内，需设置通气系统。,73,.,卫生器具,排水管道,通气管道,清通设备,污水局部处理构筑物,作用:,疏通建筑内部排水管道，,保障排水通畅。,常用的清通设备有清扫口、检查口和检查井等。,74,.,卫生器具,排水管道,通气管道,清通设备,污水局部处理构筑物,当建筑内部污水未经处理不允许直接排入市政排水管网或水体时，须设污水局部处理构筑物。包括隔油井、化粪池、沉砂池和降温池等。,75,.,室内排水系统,76,.,2.3.2 室内排水用管材、管件,1、排水管材,排水塑料管：目前在建筑内使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)。具有良好的化学稳定性和耐腐蚀性，重量轻、内外表面光滑、不易结垢、容易切割等特点。采用承插粘接。,铸铁管：现在常用的排水铸铁管是离心铸铁管，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。具有安装更换管道方便、美观的特点。但是造价较高。,焊接钢管：主要用于洗脸盆、小便器、浴盆等卫生器具与横支管间的连接短管，管径一般为,32、40、50mm,。,无缝钢管：用于检修困难、机器设备振动较大的地方的管段及管道压力较高的非腐蚀性排水管。通常采用焊接或法兰连接。,77,.,2、附件,存水弯,：,存水弯的作用是在其内形成一定高度的水封，通常为50100mm，阻止排水系统中的有毒有害气体或虫类进入室内，保证室内的环境卫生。,78,.,检查口和清扫口,：,属于清通设备，保障室内排水管道排水畅通。检查口设置在立管上，若立管上有乙字弯管时应在乙字弯管上部设检查口。清扫口一般设置在横管起点上,。,地漏,：,一般设置在经常有水溅落的地面、有水需要排除的地面和经常需要清洗的地面（如淋浴间、盥洗室、厕所、卫生间等）。应设置于地面最低处。带有水封或存水弯。普通地漏注意经常注水，以免水封因水份蒸发而破坏。,79,.,2.3.3,室内排水管道布置与敷设,排水横管的布置与敷设：,1、排水横支管,不宜太长,，尽量少转弯，一根支管连接的卫生器具,不宜太多,。,2、横支管不得穿过,沉降缝、烟道、风道,。,3、横支管不得穿过有特殊卫生要求的生产厂房、食品及贵重商品仓库、通风小室和变电室。,80,.,4、横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。,5、横支管与楼板和墙应,有一定的距离,，便于安装和维修。,6、当横支管悬吊在楼板下，排水铸铁管接有2个及2个以上大便器，或3个及3个以上卫生器具时，横支管顶端应升至,上层地面设清扫口,。,81,.,排水立管的布置与敷设,1、立管应靠近,排水量大，水中杂质多，最脏,的排水点处。,2、立管不得穿过,卧室、病房,，也不宜靠近与卧室相邻的内墙。,3、立管宜靠近外墙，以减少埋地管长度，便于,清通和维修。,4、立管应设检查口，其间距不大于,10m,，但,底层和最高层,必须设。,82,.,管径（mm）,50,75,100,150,管轴心线与墙面距离（mm）,100,110,130,150,楼板预留尺寸（mm）,100100,200200,300300,5、排水立管穿越现浇楼板时应预留孔洞，立管中心与墙面距离及楼板留洞尺寸见下表。,83,.,排出管的布置与敷设,1、排出管以,最短的距离,排出室外，尽量避免在室内,转弯。,2、埋地管穿越承重墙或基础处，应,预留洞口,，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于,0.15m,。,3、排出管与室外排水管连接处应设检查井，检查井中心到建筑物外墙的距离,不宜小于3m，不大于10m。,4、排出管管顶距室外地面不应小于0.7米，生活污水排出管的管底可在冰冻线以上0.15米。,84,.,通气管的布置与敷设,1、通气管高出屋面不得小于0.3m，且必须大于最大积雪厚度。通气管顶端应装设风帽或网罩。,2、通气管的管径一般与排水立管相同或小一号。,85,.,排水管道坡度的确定,排水系统属于重力流系统，因此排水横管在敷设时应有一定的坡度。建筑物内生活排水铸铁管道的通用坡度、最小坡度和最大设计充满度按下表确定。,管径,通用坡度,最小坡度,最大设计充满度,50,0.035,0.025,0.5,75,0.025,0.015,100,0.020,0.012,125,0.015,0.010,150,0.010,0.007,0.6,200,0.008,0.005,建筑排水塑料管排水横支管的标准坡度应为0.026。,86,.,排水系统思考题,1、室内排水系统是由哪几部分组成的？,2、建筑内部排水系统常用的管材有哪些？各有什么特点？如何选用？,3、通气管有何作用？常用的通气管有哪些?,4、在进行建筑内部排水管道的布置和敷设时应注意哪些原则和要求？,5、卫生器具布置时应注意哪些问题？,6、清扫设备该怎样设置?,87,.,1.配水附件,单把立式菜盆龙头,面盆单把龙头,88,.,液压水位控制阀,可调式减压阀,比例减压阀,消声止回阀,泄压阀,2、控制附件,蝶阀,89,.,90,.,旋翼式水表图片,91,.,92,.,螺翼式水表图片,93,.,三、建筑消防给水,94,.,建筑消防系统一般可分为:,1.消火栓给水系统,2.自动喷水灭火系统,3.水幕消防系统,95,.,3.1 消火栓系统,3.1.1 系统工作原理,火灾时着火部位附近出1支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀，消防队来了，消防车可从室外管网取水加压，通过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。,96,.,3.1.2 系统组成,消火栓设备,水泵接合器,消防管道,消防水箱,消防水池,水源,97,.,1.,消火栓设备,消火栓设备由,水枪,、,水带,和,消火栓,组成，均安装,于消火栓箱内。,水枪,水带,消火栓箱,98,.,2.,水泵接合器,水泵接合器是连接消防车向室内消防给水系统加,压供水的装置，一端有消防给水管网水平干管引出另,一端设于消防车易于接近的地方。,99,.,3.消防管道,建筑物内消防管道是否与其他给水系统合用，或独立设置，应根据建筑物的,性质,和,使用要求,经,技术经济比较,后确定。,4.消防水池,适用条件：,用于无室外消防水源情况下，贮 存火灾持续时间内的室内消防用水量。,设置：,可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。,100,.,5.,消防水箱,消防水箱对扑救初期火灾起着重要作用。,水箱的设置要求：,为确保其自动供水的可靠性，应采用,重力自流供水方式,；,消防水箱不应与生活（或生产）高位水箱合用；,水箱应贮存有,10min,的室内消防用水量。,101,.,3.1.3 系统的给水方式,a.,由室外给水管网,直接供水,的消防给水方式,b.,设,水箱,的消火栓给水方式,c.,设,水泵、水池、水箱,的消火栓给水方式,d.,分区,供水方式,102,.,a.由室外给水管网直接供水的消防给水方式,适用条件：,室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。,103,.,b.设水箱的消火栓给水方式,供水特点：,由室外给水管网向水箱供水，箱内贮存,10min,消防用水量。,火灾初期：,由水箱向消火栓给水系统供水；,火灾延续：,可由室外消防车通过水泵接合器向消火栓 给水系统加压供水。,适用条件：,外网水压变化较大。,用水量小时：,水压升高能向高位水箱供水,用水量大时：,不能满足建筑消火栓系统的水量、水压要求。,104,.,c.设水泵、水池、水箱,的消火栓给水方式,设置特点：,水泵从贮水池抽水，与室外给水管网间接连接，可避免水泵与室外给水管网直接连接的弊病。当外网压力足够大时，也可由外网直接供水。,适用条件：,设水池、水泵的给水方式适用于,室外给水管网的水压经常不能满足室内供水,所需的建筑。,105,.,d.分区供水方式,设置特点:,室外给水管网向低区和高位水箱供水，箱内贮存10 min消防水量。,高区火灾初起时:,由水箱向高区消火栓给水系统供水;,当水泵启动后:,由水泵向高区消火栓给水系统供水灭火。,低区灭火:,水量、水压由外网保证。,106,.,多层建筑,消火栓布置,设有消火栓系统的建筑，其各层均应设置消防栓系统。,建筑高,24,m，,体积,5000,m,3,的库房，应保证有一支水枪的充实水柱到达同层内任何部位。其他民用建筑应保证有,2,支水枪的充实水柱同时达到任何部位。消火栓设备的水枪射流灭火，需要有一定强度的密实水流才能有效地扑灭火灾。水枪充实水柱长度应大于,7,m，,小于,15,m。,消防电梯前室应设消火栓。,3.1.4 消火栓系统布置,107,.,d.,消火栓应布置在明显，易于取用的地方，如走廊、楼梯间、大厅、车间出入口、消防电梯前室等。消火栓口距地面安装高度为1.1m，栓口宜向下或 与墙面垂直安装。（为保证及时灭火，每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。）,e.,在建筑物顶应设一个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。,f.,高层建筑中由于楼高，消防管道上、下部的压差很大，当消火栓处最大压力超过1.0MPa时，必须分区供水。,108,.,高层民用建筑消火栓布置,a.,消火栓布置间距应经计算确定，但不应大于,30,m，,b.,应保证同层有,2,支水枪的充实水柱同时达到任何部位。,c.,消火栓水枪的充实水柱长度不应小于,10,m，,高度超过,50,m,的金融楼科研楼等一类高层不应小于,13,m。,d.,消防电梯前室应设消火栓。,e.,消火栓处的静水压力不应大于,0.8,MPa，,当,超过,0.5,MPa,时，应在消火栓处设减压装置。,109,.,3.1.5 消防用水量,多层建筑,消,防用水量,a.,同时使用水枪数量：火灾处出,1（2,）支，上、下出,1、2,支堵截。,b.,消防水箱的最小消防贮水量：,10,min,的室内消防用水量。,c.,低层和多层建筑以外救为主，应考虑消防车至火灾现场的时间。,110,.,高层建筑,消,防用水量,a.,高层民用建筑必须设置室内、室外消火栓。,b.,室内消火栓给水应采用高压或临时高压给水系统。,c.,消防用水可由室外给水管网，消防水池或天然水源供给。,111,.,3.1.6 消防管网设置,多层建筑,消,防,管网设置,a.,室内消火栓超过,10,个且消防用水量超过,15,L/s,时，室内消防给水管道至少应有两条进水管与室外管网连接，并将室内管道连成环状或将进水管与室外管道连接环状。,b.,高层工业建筑室内消防竖管应成环状，且管道的直径不应小于,100,mm.,c.,超过四层的厂房和库房，高层工业建筑，设有消防管网的住宅及超过五层的其他民用建筑，其消防给水管道应设水泵接合器,112,.,高层建筑,消,防管网设置,a.,有独立的消防给水系统和区域集中的消防给水系统。,b.,按建筑高度划分，有分区和不分区消防给水系统。,c.,引入管,2,条，环网。,d.,消防给水管道应设水泵接合器。,e.,消防竖管应保证同层相邻两个消火栓的水枪充实水柱同时到达室内任何部位。立管管径不小于,100,mm。,f.,用单出口栓，水箱离最高的栓,7,m，,否则加压，远距离启动泵，火警后,5,min,泵必须启动。,g.,与自动喷洒系统在报警阀前分开或独立设置。,113,.,3.2 自动喷水灭火系统,自动喷水灭火系统定义,:,是一种在发生火灾时，能,自动打开喷头,喷水灭,火并,同时发出火警信号,的消防灭火设施。,自动喷水灭火系统特征,：,通过加压设备将水送入管网至带有热敏元件的,喷头处，喷头在火灾的,热环境中自动开启,洒水灭火。,通常喷头下方的,覆盖面积,大约为,12,m,2,。,自动喷水灭,火系统扑灭,初期火灾,的效率在,97%,以上。,自动喷水灭火系统的组成,:,由水源、加压贮水设,备、喷头、管网、报警装置等组成,。,114,.,自动喷水灭火系统,闭式,自动喷水灭火系统,开式,自动喷水灭火系统,自动喷水灭火系统分类,：,115,.,雨淋系统,水幕系统,水喷雾灭火系统,开式,自动喷水灭火系统,116,.,湿式自动喷水灭火系统,干式自动喷水灭火系统,干湿式自动喷水灭火系统,预作用自动喷水灭火系统,重复启闭预作用灭火系统,自动喷水泡沫连用灭火系统,闭式,自动喷水灭火系统,117,.,3.2.1 湿式自动喷水灭火系统,1、系统原理,特点：,为,喷头常闭,的灭火系统，管网中,充满有压水,，当建筑物发生火灾，火场温度达到喷头开启温度时，喷头出水灭火。,优点：,灭火及时扑救效率高。,缺点：,由于管网中充有有压水，当渗漏时会损毁建筑装饰和影响建筑的使用。该系统只适用于环境温度,4,C,t 70 C,的建筑物。,118,.,湿式自动喷水灭火系统工作原理,火灾发生,喷头开启,水力警铃,动 作,水流指示,器动作,报警阀动作,末端试验,阀开启,高位水箱,供 水,水泵接合器供水,压力开关,动 作,消防中心,控制室,水泵开启,供 水,喷头正常,喷水灭火,报告发出,指 令,喷头开启,火灾发生,末端试验,阀开启,水力警铃,动 作,水泵开启,供 水,报告发出,指 令,压力开关,动 作,消防中心,控制室,水流指示,器动作,喷头正常,喷水灭火,报警阀动作,高位水箱,供 水,水泵接合器供水,119,.,2、系统组成,喷头,a.闭式喷头,：喷口用由热敏元件组成的释放机构封闭，当达到一定温度时能自动开启，如玻璃球爆炸、易熔合金脱离。其构造按溅水盘的形式和安装位置有,直立型、下垂型、边墙型、普通型、吊顶型,和,干式下垂型洒水喷头,之分。,b.开式喷头,：根据用途分为,开启式、水幕式、喷雾式,。,120,.,直立型,边墙型,下垂型,水幕喷头,121,.,报警阀,作用：,开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警。有,湿式、干式、干湿式和雨淋式,4,种类型。,a.,湿式报警阀：,用于湿式自动喷水灭火系统；,b.,干式报警阀：,用于干式自动喷水灭火系统，,由湿式、干式报警阀依次连接而成,，在,温暖季节,用湿式装置，在,寒冷季节,则用干式装置；,c.,雨淋阀：,用于,雨淋、预作用、水幕、水喷雾,自动喷水灭火统。,122,.,湿式报警阀,123,.,雨淋报警阀,124,.,(1),水力警铃,主要用于湿式喷水灭火系统，宜装在报警阀附近,(连接管不宜超过,6m,)。,作用原理:,当报警阀打开,消防水源后，具有一定压力,的水流冲,动叶轮打铃报警。水力,警铃不得由电动报,警装置取代。,125,.,(2),水流指示器,作用步骤,:,某个喷头,开启喷水或管网发生水量泄,漏时，管道,中的水产生流动；引起水流指示器中桨片随水流而动,作；接通延时电路后，继电器触电吸合发出区域水流,电信号，送至消防控制室。,126,.,(3),压力开关,作用原理：,在水力警铃报警的同时，依靠警铃管内水压的升高自,动接通电触点，完成电动警铃报警，向消防控制室传送电,信号或启动消防水泵。,127,.,(4),延迟器,定义：,是一个罐式容器，,安装于报警阀与水力警铃,(或压力开关)之间。,用途：,防止由于水压波动原因引起报警阀开启而导致的,误报警。报警阀开启后，水流需经,30s,左右充满延迟器后方可冲打水力警铃。,128,.,火灾探测器,是自动喷水灭火系统的重要组成部分。目前常用的有感烟、感温探测器。,a.,感烟探测器,:,利用火灾发生地点的烟雾浓度进行探测；,b.,感温探测器：,通过火灾引起的温升进行探测。,火灾探测器布置在房间或走道的天花板下面，其数量应根据探测器的保护面积和探测区面积计算而定。,129,.,特点：,为喷头常闭的灭火系统，管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾火点温度达到开启闭时喷头时，喷头开启排气、充水灭火。,优点：,管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。,缺点：,该系统灭火时需先排气，故喷头出水灭火不如湿式系统及时。,3.2.2 干式自动喷水灭火系统,130,.,干式自动喷水灭火系统工作原理,火灾发生,水力警铃,动 作,水流指示器,动 作,高位水箱,气压罐供水,水流进入喷水管网,消防中心,控制室,水泵开启,供 水,喷头正常,喷水灭火,火灾发生,水力警铃,动 作,水泵开启,供 水,消防中心,控制室,水流指示器,动 作,喷头正常,喷水灭火,高位水箱,气压罐供水,水流进入喷水管网,喷头或排气阀开启放气,干式报警,阀开启,干式报警,阀开启,压力开关,动 作,压力开关,动 作,喷头或排气阀开启放气,131,.,特点：,为,喷头常开,的灭火系统，当建筑物发生火灾时，由,自动控制装置,打开集中控制闸门，使,整个保护区域所有喷头,喷水灭火，形似下雨降水。,优点：,出水量大，灭火及时。,3.2.3 雨淋喷水灭火系统,132,.,雨淋喷水灭火系统适用场所：,火灾的水平,蔓延速度快,、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所或部位。,内部容纳物品的顶部与顶板或吊顶的,净距大,，发生火灾时，能驱动火灾自动报警系统，而不易,迅速驱动喷头开放,的场所或部位；,严重,级场所。,133,.,特点：,该系统喷头,沿线状布置，,发生火灾时主要起,阻火、冷却、隔离,作用。,适用场所：,需防火隔离的,开口部位,，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却,等。,3.2.4 水幕系统,134,.,四、建筑热水供应,135,.,引言,：,热水是用来洗澡、洗漱和洗碗等用水，温度因使用器具不同而不同，在,30-50,之间。热水供应系统的供水温度在水加热出口的最高水温是,75,热水供应系统是指水的加热、贮存和分配整个过程的总称,随着人民生活水平的不断提高，热水供应在建筑中的地位越来越显著,136,.,4.1,建筑热水供应系统的分类,按热水供应范围，可分为：,局部热水供应系统：,供单个厨房、浴室等,集中热水供应系统：,供一栋或几栋建筑,区域热水供应系统：,需热水建筑多且集中,4.2,建筑热水供应系统的组成,热水供应系统无论范围大小，组成大同小异,下图为集中式热水供应系统组成示意图,137,.,138,.,4.3,水的加热方式及设备,直接加热设备：锅炉直接加热、蒸汽多孔管或蒸汽,1、加热方式,喷射器加热水箱,间接加热设备：容积式水加热器、快速式水加热器,半即热式水加热器、分段式水加热器,2、加热设备,按热交换方式分：,直接加热,:,热媒与凉水混合,间接加热,：通过管道表面实现,管内外介质的热量交换,139,.,加热设备及工作原理,直接加热设备,：热利用率高、噪音大、软化费用高,140,.,间接加热设备：卫生安全、无噪声、热利用率低,141,.,既可加热、又可贮备热水、适宜小系统使用,142,.,143,.,144,.,4.4 热水供应系统的形式及工作原理,热水供应系统有很多种分类，不同的类型管网形式有所不同,1,按循环管道的设置情况分：有全循环、半循环、非循环热水供水方式三种,145,.,2,按热水配水管网水平干管的位置不同分,上行下给供水方式,下行上给供水方式,判断上行下给系统是全循环？半循环？,达同样效果哪个系统简单？造价 低？,146,.,3按水流通过不同环路所走路程分,同程式 不同环路水流行程相同，阻力易平衡,异程式 不同环路水流行程不同，阻力难平衡,147,.,4按供水管网压力工况分,开式,闭式,管网与大气相通、水压不受外网影响,无开式水箱、由外网直接供水,148,.,5按水循环的动力分,自然循环,机械循环,靠水的容重差循环 适
