中国移动互联网业务综合网关设备测试规范V095-核心功.docx

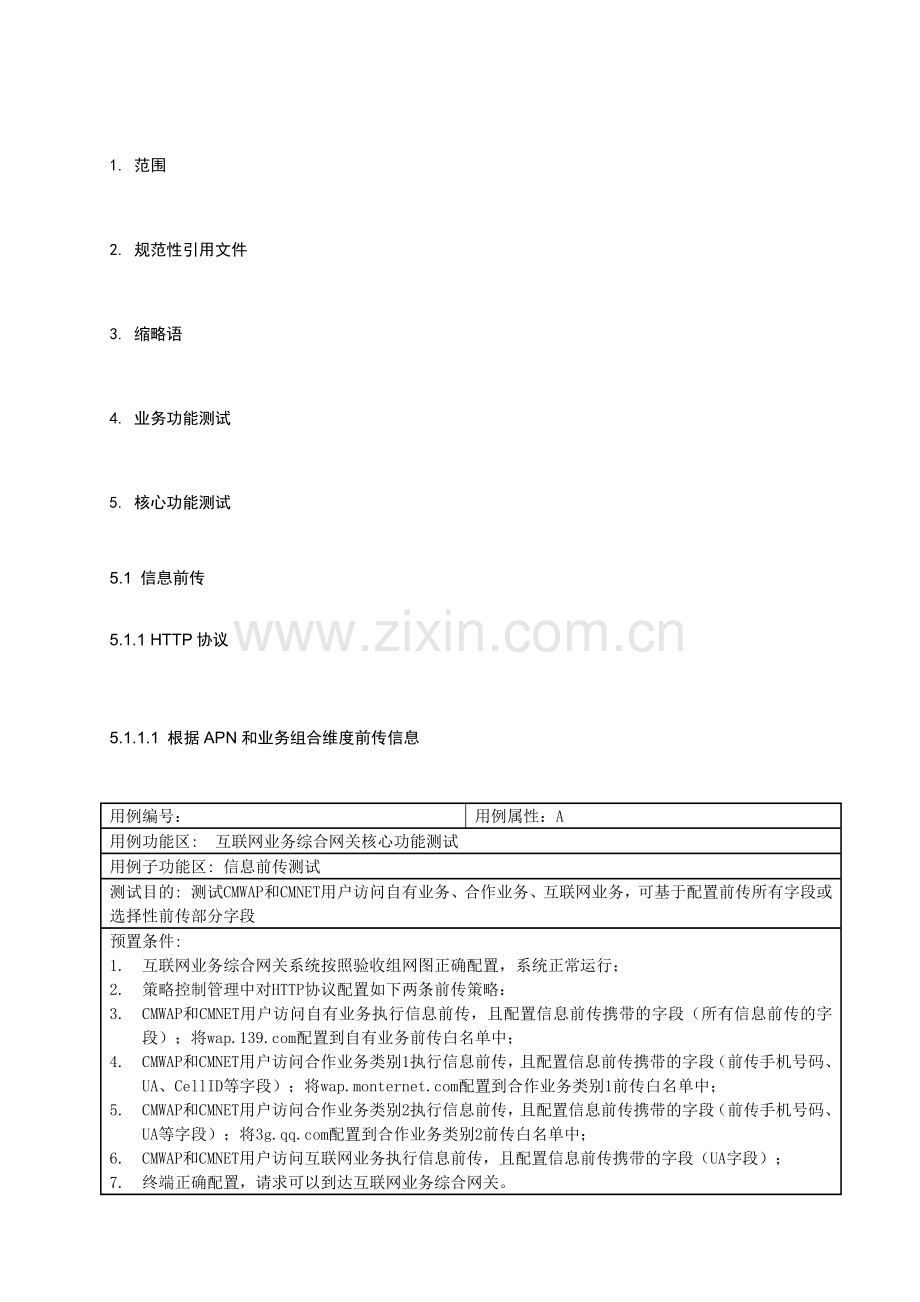

1. 范围
2. 规范性引用文件
3. 缩略语
4. 业务功能测试
5. 核心功能测试
5.1 信息前传
5.1.1 HTTP协议

5.1.1.1 根据APN和业务组合维度前传信息

用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试CMWAP和CMNET用户访问自有业务、合作业务、互联网业务，可基于配置前传所有字段或选择性前传部分字段
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对HTTP协议配置如下两条前传策略：
3. CMWAP和CMNET用户访问自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段）；将配置到自有业务前传白名单中；
4. CMWAP和CMNET用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（前传手机号码、UA、CellID等字段）；将配置到合作业务类别1前传白名单中；
5. CMWAP和CMNET用户访问合作业务类别2执行信息前传，且配置信息前传携带的字段（前传手机号码、UA等字段）；将配置到合作业务类别2前传白名单中；
6. CMWAP和CMNET用户访问互联网业务执行信息前传，且配置信息前传携带的字段（UA字段）；
7. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户设置CMWAP APN且设置10.0.0.172代理方式
3. 用户访问，观察信息前传情况；
4. 用户访问wap. ，观察信息前传情况；
5. 用户访问，观察信息前传情况；
6. 用户访问，观察信息前传情况；
7. 用户设置CMNET APN且未设置代理；
8. 重复测试步骤3~步骤7
预期结果:
1. 用户访问时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的所有信息前传字段；
2. 用户访问wap. ，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA、CellID等字段；
3. 用户访问，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA等字段；
4. 用户访问，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的UA等字段；
测试结果：
□通 过 □部分通过 □不通过
备注：

5.1.1.2 根据APN、用户和业务组合维度前传信息
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的:测试CMWAP所有用户和CMNET 本省用户访问自有业务、合作业务前传，CMNET漫游用户不前传，可基于配置前传所有字段或选择性前传部分字段
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对HTTP协议配置如下两条前传策略：
3. CMWAP用户访问自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段）；将配置到自有业务前传白名单中；
4. CMWAP用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（前传手机号码、UA、CellID等字段）；将配置到合作业务类别1前传白名单中；
5. CMNET非漫游用户访问自有业务执行信息前传，且配置信息前传携带的字段（前传手机号码、UA等字段）； 在自有业务白名单中；
6. CMNET非漫游用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（UA字段）；在合作业务类别1前传白名单中
7. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户A设置CMWAP APN
3. 用户A访问，观察信息前传情况；
4. 用户A访问wap. ，观察信息前传情况；
5. 本省用户B设置CMNET APN；
6. 用户B访问，观察信息前传情况；
7. 用户B访问wap. ，观察信息前传情况；
8. 漫游用户C设置CMNET APN；
9. 用户C访问，观察信息前传情况；
10. 用户C访问wap. ，观察信息前传情况；
预期结果:
1. 用户A访问时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的所有信息前传字段；
2. 用户A访问wap. ，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA、CellID等字段；
3. 用户B访问时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA等字段；
4. 用户B访问wap. ，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的UA字段；
5. 用户C访问时，互联网业务综合网关未执行了信息前传，且未携带了策略配置中配置的前传手机号码、UA等字段；
6. 用户C访问wap. ，互联网业务综合网关未执行了信息前传，且未携带了策略配置中配置的UA字段；
测试结果：
□通 过 □部分通过 □不通过
备注：列出的网站均为举例

5.1.1.3 终端上报字段在ISG应前传字段表中
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试支持终端上报的字段在ISG前传列表中，ISG能删除，且可基于策略决定是否增加Radius中获取的真实字段信息。
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对HTTP协议配置如下两条前传策略：
3. 对于自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段），对于终端上报的某些字段（如手机号码）在ISG前传列表替换；
4. 对于互联网业务执行信息前传，且配置信息前传携带的字段（如终端IP，UA）,对于终端上报的某些字段（如手机号码）在ISG前传列表中删除不传；
5. 模拟终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户使用手机号码A访问移动自有业务网站，模拟终端自行上报手机号码B，观察信息前传的情况；
3. 用户使用手机号码A访问互联网业务网站，模拟终端自行上报手机号码B，观察信息前传的情况。
预期结果:
1. 通过协议分析工具可以看到，执行步骤2后，用户访问移动自有业务网站时，互联网业务综合网关执行了信息前传，且将终端上报手机号码B替换为真实的手机号码A；
2. 通过协议分析工具可以看到，执行步骤3后，用户访问互联网业务网站时，互联网业务综合网关执行了信息前传，且将终端上报的手机号码字段删除。
测试结果：
□通 过 □部分通过 □不通过
备注：

5.1.1.4 终端上报字段不在ISG应前传字段表中
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试支持终端上报的字段不属于ISG前传列表中任何一个字段，ISG应透传。
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对HTTP协议配置如下一条前传策略：
3. 配置信息前传携带的字段（如手机号码、终端IP、承载类型、APN等）；
4. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户访问HTTP测试网站，且终端上报字段x-ABC，观察信息前传情况；
预期结果:
1. 通过协议分析工具可以看到，执行步骤2后，用户访问移动自有业务网站时，互联网业务综合网关执行了信息前传，将终端上报的x-ABC字段透传给业务平台。
测试结果：
□通 过 □部分通过 □不通过
备注：

5.1.2 RTSP协议
5.1.2.1 根据APN和业务组合维度前传信息
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试CMWAP和CMNET用户访问RTSP自有业务、RTSP合作业务、RTSP互联网业务，可基于配置前传所有字段或选择性前传部分字段
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对RTSP协议配置如下四条前传策略：
a) CMWAP和CMNET用户访问自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段）；将配置到自有业务前传白名单中；
b) CMWAP和CMNET用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（前传手机号码、UA、CellID等字段）；将配置到合作业务类别1前传白名单中；
c) CMWAP和CMNET用户访问合作业务类别2执行信息前传，且配置信息前传携带的字段（前传手机号码、UA等字段）；将配置到合作业务类别2前传白名单中；
d) CMWAP和CMNET用户访问互联网业务执行信息前传，且配置信息前传携带的字段（UA字段）；
3. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户设置CMWAP APN且设置10.0.0.172代理方式
3. 用户访问的RTSP 访问连接，观察信息前传情况；
4. 用户访问的RTSP 访问连接，观察信息前传情况；
5. 用户访问的RTSP 访问连接，观察信息前传情况；
6. 用户访问的RTSP 访问连接，观察信息前传情况；
7. 用户设置CMNET APN且未设置代理；
8. 重复测试步骤3~步骤7
预期结果:
1. 用户访问的RTSP 访问连接时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的所有信息前传字段；
2. 用户访问的RTSP 访问连接，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA、CellID等字段；
3. 用户访问的RTSP 访问连接，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA等字段；
4. 用户访问的RTSP 访问连接，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的UA等字段；
测试结果：
□通 过 □部分通过 □不通过
备注：列出的网站均为举例
5.1.2.2 根据APN、用户和业务组合维度前传信息
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试CMWAP所有用户和CMNET 本省用户访问自有业务、合作业务前传，CMNET漫游用户不前传，可基于配置前传所有字段或选择性前传部分字段
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对RTSP协议配置如下两条前传策略：
3. CMWAP用户访问自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段）；将配置到自有业务前传白名单中；
4. CMWAP用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（前传手机号码、UA、CellID等字段）；将配置到合作业务类别1前传白名单中；
5. CMNET非漫游用户访问自有业务执行信息前传，且配置信息前传携带的字段（前传手机号码、UA等字段）； 在自有业务白名单中；
6. CMNET非漫游用户访问合作业务类别1执行信息前传，且配置信息前传携带的字段（UA字段）；在合作业务类别1前传白名单中
7. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及终端之间的信令交互流程；
2. 用户A设置CMWAP APN；
3. 用户A访问的RTSP 访问连接，观察信息前传情况；
4. 用户A访问的RTSP访问连接，观察信息前传情况；
5. 本省用户B设置CMNET APN；
6. 用户B访问的RTSP访问连接，观察信息前传情况；
7. 用户B访问的RTSP访问连接，观察信息前传情况；
8. 漫游用户C设置CMNET APN；
9. 用户C访问的RTSP访问连接，观察信息前传情况；
10. 用户C访问的RTSP访问连接，观察信息前传情况；
预期结果:
1. 用户A访问的RTSP访问连接时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的所有信息前传字段；
2. 用户A访问的RTSP访问连接时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA、CellID等字段；
3. 用户B访问的RTSP访问连接时，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的前传手机号码、UA等字段；
4. 用户B访问的RTSP访问连接，互联网业务综合网关执行了信息前传，并携带了策略配置中配置的UA字段；
5. 用户C访问的RTSP访问连接时，互联网业务综合网关未执行了信息前传，且未携带了策略配置中配置的前传手机号码、UA等字段；
6. 用户C访问的RTSP访问连接时，互联网业务综合网关未执行了信息前传，且未携带了策略配置中配置的UA字段；
测试结果：
□通 过 □部分通过 □不通过
备注：列出的网站均为举例
5.1.2.3 终端上报字段在ISG应前传字段表中
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试支持终端上报的字段在ISG前传列表中，ISG能删除，且可基于策略决定是否增加Radius中获取的真实字段信息。
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对RTSP协议配置如下两条前传策略：
3. 对于自有业务执行信息前传，且配置信息前传携带的字段（所有信息前传的字段），对于终端上报的某些字段（如手机号码）在ISG前传列表替换；将配置到自有业务前传白名单中；
4. 对于互联网业务执行信息前传，且配置信息前传携带的字段（如终端IP，UA）,对于终端上报的某些字段（如手机号码）在ISG前传列表中删除不传；
5. 模拟终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与HTTP测试网站及模拟终端之间的信令交互流程；
2. 用户使用手机号码A访问的RTSP访问连接，模拟终端自行上报手机号码B，观察信息前传的情况；
3. 用户使用手机号码A访问某互联网业务网站的RTSP访问连接，模拟终端自行上报手机号码B，观察信息前传的情况。
预期结果:
1. 通过协议分析工具可以看到，执行步骤2后，用户访问的RTSP访问连接时，互联网业务综合网关执行了信息前传，且将模拟终端上报手机号码B替换为真实的手机号码A；
2. 通过协议分析工具可以看到，执行步骤3后，用户访问互联网业务网站的RTSP访问连接时，互联网业务综合网关执行了信息前传，且将模拟终端上报的手机号码字段删除。
测试结果：
□通 过 □部分通过 □不通过
备注：列出的网站均为举例

5.1.2.4 终端上报字段不在ISG应前传字段表中
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 信息前传测试
测试目的: 测试支持终端上报的字段不属于ISG前传列表中任何一个字段，ISG应透传。
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 策略控制管理中对RTSP协议配置如下一条前传策略：
3. CMWAP用户访问自有业务执行信息前传，且配置信息前传携带的字段（前传手机号码、UA）；将配置到自有业务前传白名单中；
4. 终端正确配置，请求可以到达互联网业务综合网关。
测试步骤:
1. 打开协议分析工具获取网关与RTSP测试网站及模拟终端之间的信令交互流程；
2. 用户配置了CMWAP APN, 访问的RTSP访问连接，且模拟终端上报字段x-ABC，观察信息前传情况；
预期结果:
1. 通过协议分析工具可以看到，执行步骤2后，用户访问的RTSP访问连接时，互联网业务综合网关执行了信息前传，将模拟终端上报的x-ABC字段透传给业务平台。
测试结果：
□通 过 □部分通过 □不通过
备注：列出的网站均为举例
5.2 流量压缩
5.2.1 文本压缩
5.2.1.1 文本内容compress压缩
用例编号：
用例属性：C
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持compress功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，携带Accept-Encoding: compress
2. 通过协议分析校验网关收到的内容。
预期结果:
1. 对SP下发的内容进行compress压缩后下发给终端；
2. 终端可以正常显示文本。
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.2 文本内容gzip压缩
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持gzip功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，携带Accept-Encoding: gzip
2. 通过协议分析校验网关收到的内容
预期结果:
1. 对SP下发的内容进行gzip压缩后下发给终端
2. 终端可以正常显示文本。
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.3 文本内容deflate压缩
用例编号：5.2.1.3
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持deflate功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，携带Accept-Encoding: deflate
2. 通过协议分析校验网关收到的内容
预期结果:
1. 对SP下发的内容进行deflate压缩后下发给终端
2. 终端可以正常显示文本。
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.4 终端上报支持压缩为*
用例编号：5.2.1.4
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持终端上报Accept-Encoding: *的处理功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，携带Accept-Encoding: *
2. 通过协议分析校验网关收到的内容。
预期结果:
1. 对SP下发的内容进行gzip压缩后下发给终端
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.5 终端未上报Accept-Encoding
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持终端未上报Accept-Encoding字段的处理功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，未携带Accept-Encoding字段
2. 通过协议分析校验网关收到的内容。
预期结果:
1. 互联网业务综合网关对SP下发的内容进行透传，未做压缩
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.6 终端上报Accept-Encoding字段值为空
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关支持终端上报Accept-Encoding字段值为空的处理功能
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. WAP终端正确配置，请求可以到达互联网业务综合网关
3. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中携带了Accept-Encoding字段，但是值为空
2. 通过协议分析校验网关收到的内容。
预期结果:
1. 互联网业务综合网关对SP下发的内容进行透传，未做压缩
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.7 对于office类文件的压缩-下载到手机终端
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关对office类文件的压缩-下载到手机终端
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. 手机终端正确配置，请求可以到达互联网业务综合网关
3. 手机终端支持并且能上报accept-encoding=gzip
4. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问某SP去下载office类文件（例如excel），请求头中，携带Accept-Encoding: gzip
预期结果:
1. ISG对SP下发的内容进行gzip压缩后下发给终端
2. ISG 下发响应中填充content-encoding=gzip
3. 终端下载后可以正常打开office文件
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.8 对于office类文件的压缩-在线浏览

用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试-在线浏览
测试目的: 测试互联网业务综合网关对office类文件的压缩
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. 手机终端正确配置，请求可以到达互联网业务综合网关
3. 手机终端支持并且能上报acceptencoding=gzip
4. SP返回的内容未经过压缩
测试步骤:
1. 终端或者模拟器上线访问某SP去在线浏览某office类文件（例如excel），请求头中，携带Accept-Encoding: gzip
预期结果:
1. 对SP下发的内容进行gzip压缩后下发给终端
2. ISG 下发响应中填充content-encoding=gzip
3. 终端浏览器可以正常在线浏览该office文件
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.1.9 终端上报支持的压缩能力有误，要求综合网关支持人工配置
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关功能测试
用例子功能区: 互联网业务综合网关内容压缩功能测试
测试目的: 测试互联网业务综合网关对office类文件的压缩-下载到手机终端
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行
2. 手机终端/或模拟器正确配置，请求可以到达互联网业务综合网关
3. 手机终端或模拟器支持gzip的压缩内容，虚假上报能力为accept-encoding=deflate
4. SP返回的内容未经过压缩
5. 在ISG上手动配置该款UA支持的文本压缩能力为gzip
测试步骤:
1. 终端或者模拟器上线访问SP，请求头中，携带Accept-Encoding: deflate
预期结果:
1. SP下发内容没有进行压缩，ISG根据配置的UA获知手机终端/模拟器的正确文本压缩能力后，应以gzip而不是deflate压缩后下发内容给手机终端
2. 终端可正常浏览文本内容
测试结果：
□通 过 □部分通过 □不通过
备注：

5.2.2 图片压缩
5.2.2.1 基本压缩功能测试-不调整分辨率
5.2.2.1.1 BMP->PNG（保持分辨率、色深不变，改变图片格式）
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 互联网业务综合网关图片压缩转换功能测试
测试目的: 测试支持BMP->PNG(保持分辨率、色深不变，改变图片格式)
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 互联网业务综合网关的图片压缩转换功能打开，无论图片格式适配是否打开，且设置图片压缩大小门限值，图片压缩的Resize功能关闭；
3. 策略控制管理中的图片压缩的策略中，配置了对于CMWAP和CMNET的用户执行图片压缩转换的策略；
4. 终端正确配置，请求可以到达互联网业务综合网关。
5. SP返回的图片大小介于压缩最小门限与最大门限之间
测试步骤:
1. 打开协议分析工具获取网关与测试网站及终端之间的信令交互流程；
2. 用户访问测试网站的BMP文件（如 C压缩节约率（客观）；
3.
预期结果:
1. 通过协议分析工具可以看到，执行步骤3后，互联网业务综合网关将BMP文件转换为PNG文件,保持分辨率、色深不变，用户终端显示正常；

测试结果：

A质量（主观）

B时延（客观方式）

C压缩节约率（客观）

□通 过 □部分通过 □不通过
备注：
5.2.2.1.2 JPEG->JPEG（分辨率不变，降低质量因子）
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 互联网业务综合网关图片压缩转换功能测试
测试目的: 测试支持JPEG->JPEG（分辨率不变，降低质量因子）
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 互联网业务综合网关的图片压缩转换功能打开，无论图片格式适配是否打开，且设置图片压缩大小门限值，图片压缩的Resize功能关闭；
3. 策略控制管理中的图片压缩的策略中，配置了对于CMWAP和CMNET的用户执行图片压缩转换的策略；
4. 终端正确配置，请求可以到达互联网业务综合网关。
5. SP返回的图片大小介于压缩最小门限与最大门限之间
测试步骤:
1. 打开协议分析工具获取网关与测试网站及终端之间的信令交互流程；
2. 图片压缩质量设置为高；
3. 用户访问测试网站的JPEG文件（如 C压缩节约率（客观）；
4. 图片压缩质量设置为中；
5. 重复步骤3；
6. 图片压缩质量设置为低；
7. 重复步骤3；
预期结果:
1. 通过协议分析工具可以看到，执行步骤3后，互联网业务综合网关将JPEG文件保持格式不变，文件大小变小，用户终端显示正常；
2. 通过协议分析工具可以看到，执行步骤5后，互联网业务综合网关将JPEG文件保持格式不变，文件大小变小，用户终端显示正常；
3. 通过协议分析工具可以看到，执行步骤7后，互联网业务综合网关将JPEG文件保持格式不变，文件大小变小，用户终端显示正常；

测试结果：

压缩质量设置为高
压缩质量设置为中
压缩质量设置为低
A质量（主观）

B时延（客观方式）

C压缩节约率（客观）

□通 过 □部分通过 □不通过
备注：

5.2.2.1.3 PNG->JPEG（设置合适的JPEG质量因子，基本保持图片质量不变）
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 互联网业务综合网关图片压缩转换功能测试
测试目的: 测试支持PNG->JPEG（设置合适的JPEG质量因子，基本保持图片质量不变）
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 互联网业务综合网关的图片压缩转换功能打开，且设置图片压缩大小门限值，图片压缩的Resize功能关闭；
3. 策略控制管理中的图片压缩的策略中，配置了对于CMWAP和CMNET的用户执行图片压缩转换的策略；
4. 终端正确配置，请求可以到达互联网业务综合网关。
5. SP返回的图片大小介于压缩最小门限与最大门限之间
测试步骤:
1. 打开协议分析工具获取网关与测试网站及终端之间的信令交互流程；
2. 图片压缩质量设置为高；
3. 用户访问测试网站的PNG文件（如 C压缩节约率（客观）；
4. 图片压缩质量设置为中；
5. 重复步骤3；
6. 图片压缩质量设置为低；
7. 重复步骤3；
预期结果:
1. 通过协议分析工具可以看到，执行步骤3后，互联网业务综合网关将PNG转换为JPEG文件，文件大小减少，用户终端显示正常；
2. 通过协议分析工具可以看到，执行步骤5后，互联网业务综合网关将PNG转换为JPEG文件，文件大小减少，用户终端显示正常；
3. 通过协议分析工具可以看到，执行步骤7后，互联网业务综合网关将将PNG转换为JPEG文件，文件大小减少，用户终端显示正常；
测试结果：

压缩质量设置为高
压缩质量设置为中
压缩质量设置为低
A质量（主观）

B时延（客观方式）

C压缩节约率（客观）

□通 过 □部分通过 □不通过
备注：

5.2.2.1.4 PNG->PNG（降低色深）
用例编号：
用例属性：A
用例功能区: 互联网业务综合网关核心功能测试
用例子功能区: 互联网业务综合网关图片压缩转换功能测试
测试目的: 测试支持PNG->PNG（降低色深）
预置条件:
1. 互联网业务综合网关系统按照验收组网图正确配置，系统正常运行；
2. 互联网业务综合网关的图片压缩转换功能打开，无论图片格式适配是否打开，且设置图片压缩大小门限值，图片压缩的Resize功能关闭；
3. 策略控制管理中的图片压缩的策略中，配置了对于CMWAP和CMNET的用户执行图片压缩转换的策略；
4. 终端正确配置，请求可以到达互联网业务综合网关。
5. SP返回的图片大小介于压缩最小门限与最大门限之间
测试步骤:
1. 打开协议分析工具获取网关与测试网站及终端之间的信令交互流程；
2. 图片压缩质量设置为高；
3. 用户访问测试网站的PNG文件（如 C压缩节约率（客观）；
4. 图
