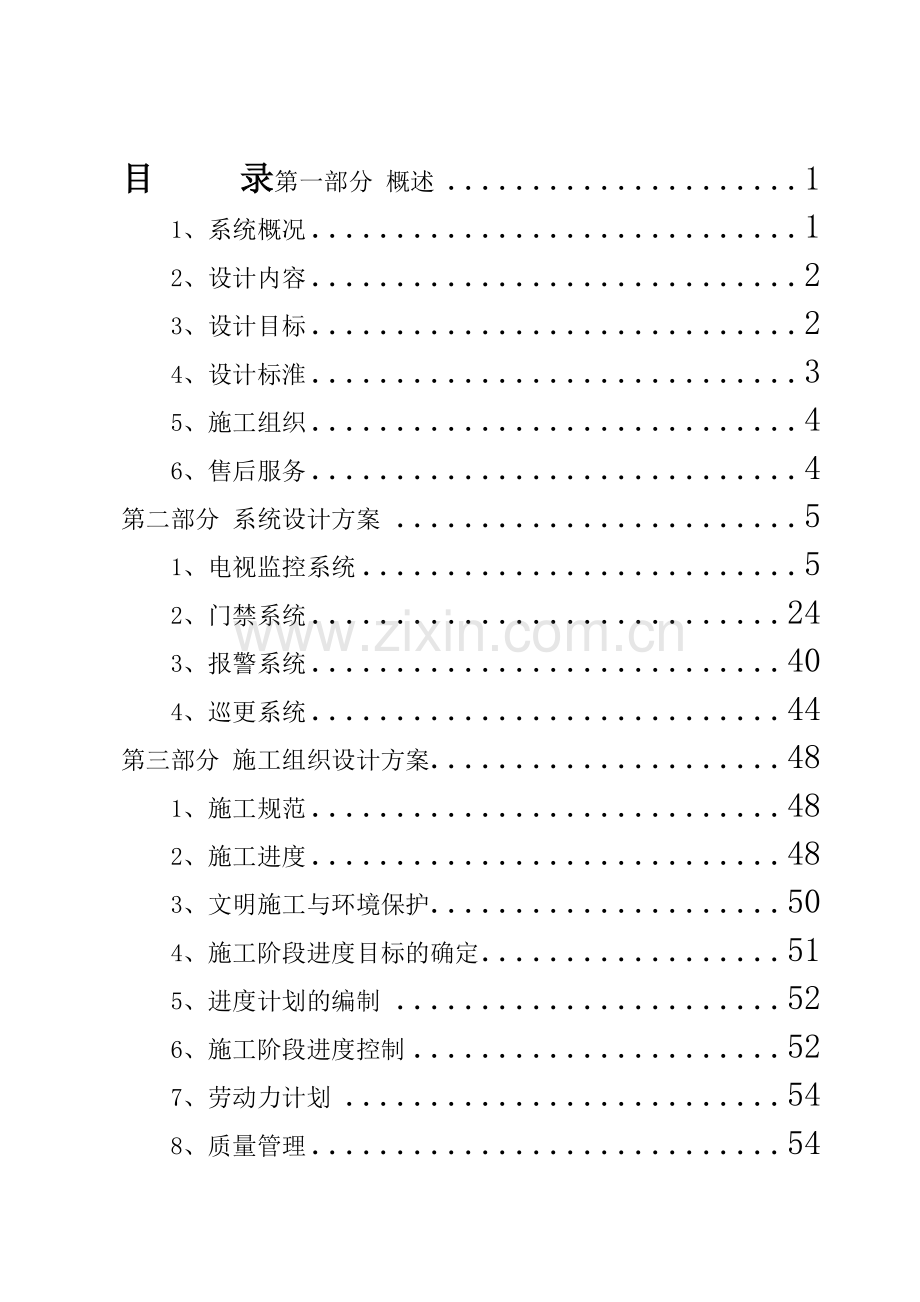

目 录第一部分 概述 1
1、系统概况 1
2、设计内容 2
3、设计目标 2
4、设计标淮 3
5、施工组织 4
6、售后服务 4
第二部分 系统设计方案 5
1、电视监控系统 5
2、门禁系统 24
3、报警系统 40
4、巡更系统 44
第三部分 施工组织设计方案 48
1、施工规范 48
2、施工进度 48
3、文明施工与环境保护 50
4、施工阶段进度目标的确定 51
5、进度计划的编制 52
6、施工阶段进度控制 52
7、劳动力计划 54
8、质量管理 54
9、成品保护措施 58
10、设备安装技术管理 60
11、 施工技术 63
12、季节性施工措施 72
13、工程文档管理 77
14、施工配合 81

产品特性：
产品概述：
技术规格：
型号
WV-CP484
拾取装置
752(H)X582(V)象素,行间转移CCD
扫描范围
4.8(H)X3.6(V)mm(相当于1/3型扫描范围)
扫描
656行/50场/25帧
水平
15.65khz
垂直
50hz
同步
多工垂直驱动(VD2),电源同步或内同步
视频输出
1.0V[P-P]PAL/CCIR复合75/BNC端口
清晰度
540线(typical),520线(HIGH模式)480线
(NORMAL模式)
信噪比
50db(AGC关)加重开
动态范围
54db(typical)
最低照度
彩色模式:0.3LUX(F0.95时)
0.5LUX(F1.2时) SENS UP 模式,0.009LUX(F0.95时)
镜头卡口
CS卡口
菜单设置
语言 中文
摄象机ID 最多8个中文字符或16个英文字母
照度控制 ALC/ELC
第三代超级动态 开或关
电子快门速度 1/50(关闭)1/120 1/250 1/500 1/1000 1/2000 1/4000 1/10000秒
增益控制 开(高)开(中)开(低)或关
灵敏度提升 关 2倍自动 4倍自动 6倍自动 10倍自动 2倍固定 4倍固定 6倍固定 10倍固定 16倍固定32倍固定
白平衡 ATW1 ATW2或AWC
移动检测 开(模式1/模式2)/关
数字降噪 高或低
分辨率 标准或高
隐私区 开(开1/开2)/关
镜像 开或关
ALC镜头驱动 DC
稳定器 开或关
特殊项目 色度 光圈 色调调整
工作环境温度
-10*+50C
工作环境湿度
低于90%
电源及电源功耗
AC220V-240V 50HZ 4.6W
尺寸
70(W)X65(H)X119(D)mm
重量(约)
520g(不含电源线)

产品概述：
该机型在F1.4最低照度为1.6Lux的条件下，图像能清晰鲜明，能够进行全方位背光补偿(BLC)，光圈校正，自动跟踪白平衡(ATW)，即使在昏暗或背光的环境下也能确保获取清晰的彩色图像；2.8mm至6.0mm自动光圈可变焦距镜头*，易于安装且摄像机角度可调。
AC 24V电源下，该机型可同时支持内同步、电源同步和VD2同步，从而轻松打造了一个可靠的多频摄像机系统。
产品特点：
ü 结构紧凑直径为135mm的彩色半球摄像机适合室内应用；
ü 水平清晰度为480线；
ü 最低照度为1.6Lux(F1.4(广角))；
ü 信噪比为50dB；
ü 内置2倍自动光圈可变焦距镜头(2.8 ~ 6.0mm)；
ü 内置光圈水平(锐利 / 柔和)校正；
ü 具有先进的数字调节背光补偿(BLC)功能；
ü 内同步 / 电源同步 / VD2同步(电源同步：仅在AC 24V电源下)；
ü 具有与松下电器系统产品配合使用的垂直驱动(VD2)同步功能；
ü 配有电视监视器输出接口，用于镜头角度设定的抽样检查；
ü 可安装在现有的标准电子接线盒中；
ü 兼容AC 24V / DC 12V电源，可适应各种领域的应用；
ü 3-D铰链(旋转，倾斜和方位角)支持摄像机旋转和水平、垂直移动。
技术规格：
型号
WV-CF284
拾取装置
1/4型行间转移CCD
有效像素
752(H) × 582(V)
扫描范围
3.6(H) × 2.7(V)mm(相当于1/4型扫描范围)
扫描方式
2:1隔行
扫描行数
625行
扫描频率
水平：15.625Hz　　垂直：50Hz
同步
内同步或多工垂直驱动
清晰度
水平：540线(中心)　　垂直：400线(中心)
视频输出
1.0V [P-P] PAL复合信号75Ω
白平衡
仅ATW
信噪比
50dB(相当于自动增益控制(AGC)关，加重开)
最低照度
彩色模式 0.9Lux(F1.4) 黑白模式 0.65Lux(F1.4)
光线控制模式
ALC(自动光线控制) / ELC(电子光线控制)
切换功能
光线控制选择(ALC / ELC)，背光补偿(开 / 关)，自然对比度校正选择(开 / 关)，昼 / 夜模式选择(开 / 关)
镜头

1 类型
2倍可变焦距镜头
2 焦距
2.8 ~ 6.0mm
3 光圈比
F1.4 ~ 1.8关闭
4 光圈范围
∞ ~ 1.2mm
视角

水平
72.6°(广角) ～ 35.6°(望远)
垂直
54.0°(广角) ～ 26.7°(望远)
调整角度
旋转范围：320°(+180°～-140°)
俯仰范围：150°(±75°)
方位角范围：200°(±100°)
工作环境温度
-10℃～+50℃
工作环境湿度
低于90%(无凝结)
电源及电源功耗
DC 12V, 220mA AC 24V 50Hz, 2.7W
尺寸
129.5mm(W) × 93mm(H)
重量(约)
460g

沃特克WAT-230CD 技术参数：
CCD尺寸 1/4"　　
有效像素(K) C290K
同步系统 内同步
扫描系统 2:1
视频输出 1Vpp-75Ω
解晰度（水平） 350Lines
最低照度(Lux) 0.4Lux F2.0
自动动增益控制(dB) 10~22
信噪比(dB) 46
灰度特性 γ≒0.45
自动电子快门 EI OFF(1/50)~1/100,000 sec
焦距尺寸（mm） G-3.8 F2.0
视角（V×H） 51×40
水平旋转（度） 360
垂直旋转（度） 90
工作电压 DC+6.0V~+7.5V
工作电流(mA) 180
储存温度(℃ ) -30~+70
工作温度(℃ ) -10~+40
外部尺寸W×H×L(mm) 78(Ф)×72(L)
重量（g） 145。
PELCO SD4C22-TG-1-X 室内快球海康 DS-8016HF-S 硬盘录像机

系统采用新兴技术，符合当今科技发展趋势和潮流，对重要要害部位加强防护力度，系统配置合理，造价经济。
整个系统采用模块化功能设计，在未来的使用过程中，可以根据管理需求方便地增加功能和增加门禁点同时在硬件故障发生时，只需更换发生故障相应的模块便可，无需系统中断，方便维护保养。
在监控中心，所有的系统操作都可以有密码进行保护，实行分级管理功能。并能对具有相同权限的每一位操作人员都有自己的身份账号和密码。
系统中曾经发生和出现过的每一个报警、事件及对应的处理操作过程都会在系统日志中留下详尽的记录。系统日志的查阅、修改、打印等操作都由系统密码保护，可以防止未经授权使用系统日志。
要求软硬件系统运行稳定可靠，核心设备实施可靠性设计(冗余设计)和可靠性管理。确保系统24小时正常安全的运行。
系统主机采用工业标准设计，所有设备供应商均要开放接口协议，系统支持与监控系统、报警主机、消防系统的联动，及第三方系统的集成。
系统监控管理软件使用全中文用户操作界面，采用图形化界面简化操作，报警点工作状态、设备安装位置等以图形方式反映在电子地图中，简洁直观、一目了然。系统中，一般日常的警报处理及调阅资料操作，操作人员通过鼠标点击完成。
系统能实现所有本地监控点报警控制、门禁控制、灯光联动工作，在有警报的情况下自动开启相应的摄像机电源及相应的灯光，在监控点和监控中心自动录像并弹出相应的图像和声光报警提示中心工作人员。
系统中的报表记录详尽，即时反映各个报警点的情况并详细记录了发生警报的实际过程、警报的处理措施，从而方便管理人员对过往所发生的警报情况进行跟踪、检查。
使用招标方的办公网络或其它通信网络，能对招标方各地的相同系统实现远程管理及控制。
系统的组成： DDS系统管理的标准门由控制器、读卡器、供电电源、电锁、出门按钮、门磁、就地报警输入输出等部分组成。以下是DDS标准门的示意图。

在本方案中，控制器单元采用了DDS的2、4门控制器。以下是DDS单向2门控制器示意图。

系统结构：

系统基于RS485工业组网方式组成专用网络，在专用网络出口端以TCP/IP方式直接接入上位机所在网络，其中每条网路可容纳32个门禁报警控制器，如此组成的网络，系统可容纳无限多条专用网路，无限多个控制器，可联网的门数无限制。
系统工作于客户端/服务器端方式，DDS系统服务器及OPC服务器，数据库基于Microsoft SQL Server，提供所有功能设置及事件监控、报警联动。
ü 门禁、报警综合管理系统服务器：提供集中管理及监控，输出，联动功能；
ü 门禁工作站：门禁工作站提供功能设置及事件监控，可以接上发卡设备作为发卡工作站；
ü 报警输入：每个控制箱具有独立的报警输入接口，接报警输入设备，如红外报警器等；
ü 报警输出：每个控制箱具有独立的报警输出接口，接报警输出设备，如声光报警器等；
ü 门禁控制器：是门禁系统的核心部分，对系统的卡直接管理及控制相关设备，具有存储功能，可存放持卡人资料及各种事件记录；
ü 读卡器：工作于射频方式，采集感应卡的数据传输到门禁控制器，以便控制器进行各种管理及相应的控制；
ü 电锁：电子方式开关，实现开门及锁门，由门禁控制器直接控制；
ü 开门按钮：提供方便的开门方式；
ü 门磁：检测门的状态信息，然后传输到控制器；
ü 报警输入输出设备：为加强系统的保安，可以将输入输出设备接入门禁控器的输入输出接口，实现系统的报警及联动。
系统联网：
DDS安全系统可由一台管理计算机控制或通过以太网由多台经授权的计算机共同管理 。
通常每条RS485总线支持32个控制器地址，既可以连接32台门禁控制器，称其为一条控制回路。每条控制回路有以下几种方式与管理计算机连接。
ü 计算机串口——RS232/RS485通讯转换器——控制回路
ü 计算机串口——调制解调器——电话网——调制解调器——RS232/RS485通讯转换器——控制回路
ü 计算机以太网接口——以太网—— DDS TCP/TP转换模块——控制回路
另外，单台门禁控制器可以直接与计算机串口连接。

ü DDS门禁控制系统具备数据库结构，工作于Microsoft Access或Microsoft SQL Server数据库，并可以提供大量的输入输出接口，DDS控制器的输入接口有4态输入供选择。DDS控制器具有脱机功能，当与计算机脱机后，能独立运行，存储资料，系统在线时，会自动将数据收集到管理计算机。
ü 具有批添加和批删除卡，以及卡查询功能。同时对某时间段内人员的出入状况，某人的出入情况，有权人员名单等资料实时统计、查询和打印输出。
ü 对卡片的使用时间段、使用期限及使用次数可进行严格控制。
ü 可以通过系统打开某个门或部分门或所有的门，主要用于出现火灾等紧急疏散情况或特殊情况；也可以设置成完全锁闭的状态；当然亦可以设置为不同的时间段置于不同的锁状态。
ü 可对所有出入事件、报警事件、故障事件等保存完整的记录。也对操作者的所有操作日志文件保持完整的记录。所有这些事件记录是否需要显示或保存可以由用户按需要选择。
ü DDS系统使用开放型数据库，并可以文本方式输出。方便实现对系统所记录的资料进行转存、备份、存盘和读取等处理；可随时根据需要，通过多种检索条件分类查询，做出报表，可提供考勤管理报告。
ü DDS系统有单向门及双向门的选择设置，在重要通道口设置成出入双向监控管理（进/出均需刷卡），具有“防反潜”功能，强制所有进出必须刷卡。
ü DDS系统具有电梯管理功能，可在电梯轿箱内设电梯控制读卡器，根据IC卡的权限来确认访问请求，监控电梯楼层选择按钮并且控制对楼层的访问。
ü 当用非法卡或强行打开门锁，系统会自动报警，确安保全。
ü 门禁系统的报警监视窗中，报警信息按照优先级顺序列表，未处理报警与已处理报警分列两个列表，各类不同报警也可分开列表。任何一个报警项目都能显示详细报警类型、地点、时间，添加操作员的处理记录，以及打开关联的电子地图，并对报警执行在线控制和恢复操作。
ü 门禁系统可与监控、报警、楼宇自控、消防等系统实现联动，在软件功能中支持图形接口，具有开放性。如有人员进出时，可在监控电脑看到持卡人的照片及刷卡人的图像，实现在线监控和报警功能。门禁系统与消防报警系统之间不设置硬联动接线，在火警时，由值班人员确认后按下设置在监控中心的按钮打开相应区域的门禁锁以作疏散。
ü DDS的输入接口提供四态输入方式，门状态的检测及报警输入具有防破坏的能力（如：剪线、短路、并接、串接等手段破坏正常状态指示）。
ü 系统全部采用非接触读卡识别方式，DDS系统可管理2000到40000张卡。
ü 采用高可靠性非接触式卡读卡器，内置蜂鸣器或指示灯，DDS控制器可直接控制蜂鸣器或指示灯，读卡器与卡之间数据交换，采用加密方式。
ü 读卡器的配置：当需要记录出门信息（双向读卡）时，配置入口读卡器和出门读卡器；当不需要记录出门信息时，配置入口读卡器和出门按钮；当读卡器作为巡更使用时，独立的配置一个读卡器或共享预先定义的出入口控制读卡器。
ü DDS系统管理主机须完成对整个系统不间断地监视，处理事务及故障 。
ü DDS系统可设置多种操作员操作级别，定义操作权限。
ü 操作员每一步操作都产生一个事件，存入事件库中，作为操作员的工作记录。
ü 数据库中有使用者照片、个人密码及其它信息
ü 可由监控中心在图形方式下设定、监视、控制个出入口控制器的各种参数及设备状态。
ü 系统对操作员操作日志、门控器事件以及各类故障事件分类处理，生成日志文件存入事管理数据库。
ü 可为一卡通系统及集成提供数据库。
ü 除故障及常用报警外，系统操作员可定议其他某个事件为报警事件。
ü 当报警发生时，系统会自动弹出故障点的报警画面，并有声光及语音提示。
ü 每个控制器有多个控制时段，使出入口可采用不同的控制方式。
ü 在脱机独立运行时，也可以通过RS485与上位机联接，实现网络控制，完成系统设置、数据收集、实时的监控等工作。
ü 通讯加密，在安全管理系统里加入的32位密码加密技术防止了电脑黑客对网络的干扰。
ü 采用电池作后备，即使发生网络或电源问题，仍可可以工作达3小时。
ü 门禁控制器有专用锁，有防撬的功能。
ü 电动门锁需包括机械门锁、电动部分、磁门接点、控制组件及供电单元。
ü 电锁于正常供电时锁上，断电时开启。中标方须提供所有有关的大门电锁及监控中心的供电及操控布线。
ü 遇紧急事故时，打碎“破玻璃开门按扭”应可开启大门，此按扭应同时发出报警信号通知监控中心。
ü 本地联动
u DDS的控制器除有专用的按钮、门磁输入外，同时亦提供了用于报警的输入及输出接口，可接各种报警输入输出设备。当在同一控制器产生报警时，其输入及输出的动作直接在本控制器实现，无须经过网络控制器或服务器的控制才能动作。实现报警时，控制器会将报警的事件记录并传到网络控制器后保存到服务器。
ü 全局联动
n 控制器与控制器之间的联动。
n 网络控制器与其它系统的联动。
ü DDS门禁管理软件可根据功能要求进行增加功能模块
n 在线巡更模块
n 停车场模块
n 制卡模块
n CCTV联动模块
n 工作站管理
n 电梯模块
ü DDS系统的集成性
u DDS门禁系统是DDS综合保安系统的主要部分。DDS综合保安系统集成了DDS门禁系统、DDS报警系统。由此可知，DDS综合保安系统是一个功能强大，集成度极高的保安管理系统。
u 通过控制器硬件直接接入报警输入输出设备，实现报警功能的硬件集成联动管理。系统管理软件已集成了其它功能管理模块，如CCTV等，通过软件的集成对其它系统的管理及联动。
ü DDS提供开放式的协议，其它系统集成商可以基于DDS的协议对DDS系统进行集成及管理；
ü DDS服务器软件提供OPC服务器功能，其它系统可以直接方便地使用OPC协议对DDS的系统设备进行集成管理。
ü 以下为系统集成及联动的结构图：

2.5.1 DDS控制器TPL4-D4(四门控制器)
TPL4控制器是本系统的核心设备，所有身份识别、报警输入和控制输出及与与计算机的数据交换全部由它来完成。
TPL4系列控制器采用集成化设计，集处理、存贮、通讯功能于一块6层印制电路板上，具有多重电气保护措施，选用记忆接口处理单元，拥有独立RS232接口和分地址的RS485接口，具有很高的稳定性和可靠性。
控制器有4个读卡器接口，可以外挂多种识别设备，包括感应卡、磁卡、条码卡、水印卡等，可进行卡识别、密码识别和卡加密码双重识别。标准内存可管理10000个用户，可以扩展到32000用户。控制器可以脱离控制网络独立工作，并保存5000条各种事件记录，锂电池提供5年的失电数据保护。
TPL4控制器有8路报警输入（通过扩展模块可以到20路输入）、4路控制输出（通过扩展模块可以到12路输出）。可完成局部和全局的联动控制。控制器具有超低功耗，小于2瓦，停电情况下，同样容量的后备电池支持更长久。
特性
l TPL4-D4四门控制器由以色列DDS公司采用国际领先的设计制造工艺，性能稳定可靠，升级容易；
l 控制器提供RS232、RS485多种方式与计算机的通讯接口或通过DDS网络控制器接入网络，方便与计算机的连接管理；
l 遵循Wiegand协议的两个读卡器接口可以兼容市场上95%以上的前端输入设备，包括感应读卡器、指纹机、掌形机等；
l 用户数量可动态分配，可管理多达10000至32000个用户；
l 可存储多达5000条记录；
l 可设置防反潜功能；
l 4个继电器输出，8个输入，可实现本地报警联动；
l 使用Amadeus门禁控制软件可将控制器的记录信息存储至计算机，从而实现对数据的查询统计；
l 标准的接口使控制器的安装十分方便，无须中间设备即可连接门禁系统的其它设备；
l DDS特有扩展接口，可接报警、电梯等专用扩展模块，方便实现系统的功能扩展及升级。
参数
l RS485通讯距离：1.5KM
l 可接读卡器数量：4
l 继电器数量：4
l 输入点数量：8
l 卡片容量：10000至32000
l 可存储记录：5000
l 日编程数量：99
l 周编程数量：32
l 假日：20
l 卡的有效时间设置：有
l 读卡次数限制：有
l 出入计数功能：有
l 读卡器时间区：有
l 管理者卡：有
l 双门互锁：有
l 报表输出：有
l 本地联动：有
l 可编程报警：有
l 门报警：有
l 读卡器及键盘：有
l 工作电压：DC12V
l 工作温度：-20 ~ 60摄氏度
l 工作湿度：0%-95%，不凝结
2.5.2.DDS控制器（NSL4-N）双门控制器

NSL4系列控制器采用集成化设计，集处理、存贮、通讯功能于一块6层印制电路板上，具有多重电气保护措施，选用记忆接口处理单元，具有很高的稳定性和可靠性。
支持多种读卡技术，包括感应卡、磁卡、条码卡、水印卡、生物识别和各种韦根接口键盘，可进行卡识别、密码识别和卡加密码双重识别。
NSL4是多年全球经验积累的结晶，工业控制级工艺，使得目前系统易于安装，易于维护，易于升级，易操作，控制两个门，无论是控制一道双向读卡或是两道单向刷卡的门，管理上完全独立。
特性
l NSL4-N双门控制器由以色列DDS公司采用国际领先的设计制造工艺，性能稳定可靠，升级容易；
l 控制器提供RS232、RS485多种方式与计算机的通讯接口或通过DDS网络控制器接入网络，方便与计算机的连接管理；
l 遵循Wiegand协议的两个读卡器接口可以兼容市场上95%以上的前端输入设备，包括感应读卡器、指纹机、掌形机等；
l 用户数量可动态分配，可管理多达2000至10000个用户；
l 可存储多达4000条记录；
l 可设置防反潜功能；
l 3个继电器输出，4个输入，可实现本地报警联动；
l 使用Amadeus门禁控制软件可将控制器的记录信息存储至计算机，从而实现对数据的查询统计；
l 标准的接口使控制器的安装十分方便，无须中间设备即可连接门禁系统的其它设备。
参数：
l RS485通讯距离：1.5KM
l 可接读卡器数量：2
l 继电器数量：3
l 输入点数量：4
l 卡片容量：2000至10000
l 可存储记录：4000
l 日编程数量：99
l 周编程数量：32
l 假日：20
l 卡的有效时间设置：有
l 读卡次数限制：有
l 出入计数功能：有
l 读卡器时间区：有
l 管理者卡：有
l 双门互锁：有
l 报表输出：有
l 本地联动：有
l 可编程报警：有
l 门报警：有
l 读卡器及键盘：有
l 工作电压：DC12V
l 工作温度：-20 ~ 60摄氏度
l 工作湿度：0%-95%，不凝结
ü 《民用建筑电器设计规范》 JGJ/T16-92
ü 《民用闭路监视电视系统工程技术规范》GB50198-94
ü 《安全防范工程程序与要求》GA/T75-1994
ü 《报警及图象信号有线传输装置》GB/T16676-1996
ü 《探测器技术条件》GB10408
ü 《安全防范系统通用图形符号》GA/T74-2000
ü 《防盗报警控制器通用技术条件》GB12663－90
ü 《建筑电气设计技术规程》JBJ16－83
ü 《入侵探测器通用技术条件》GB10408.1－89
ü 可靠性：受环境影响小，且有很强抗干扰能力。
ü 先进性：采用国外最先进的技术设备，确保系统功能完备。
ü 经济性：在保证系统较好的性能价格比的前提下，提供最好的服务。
3.5.1 霍尼韦尔 VISTA 120 报警主机
为了保证全面 、准确地了解食堂的安全信息，加强对保安人员定时巡视工作的监督和管理，在食堂内内设置合理的巡更路线及固定巡更点，提高整个食堂的防范能力，有机地将人防、物防、技防相结合。巡更系统通过保安人员对巡更点的巡视，对食堂主要道路保安巡查。保安人员按照规定的时间间隔对食堂进行巡查，巡查路线及巡查点为预先设定。保安人员到达巡更点后，将手中的巡更棒点击预埋的信息纽扣，巡更棒将记录下保安人员的数据（巡更时间，地点，人员）。当巡逻结束后，管理人员将巡逻人员交回的巡更棒内的信息，通过传输器下载至电脑，软件会根据管理者预先编写的巡更计划，与所采集回的信息进行对比，生成巡更报表（迟到、早到、漏检等）。
该系统由巡更检测点（住处钮扣）、巡更器（巡逻采集棒）、巡更通讯座、巡更管理软件等组成。系统原理图示如下：
主要功能如下：
1）巡更
在确定巡更线路设定合理的检测点，安装感应式巡更点，以IC卡读卡机作为巡更签到牌(即巡更器)，由电脑软件编排巡更班次、时间间隔、线路走向，有效地管理巡更员巡视活动，加强了保安防范措施。
2）发行
软件设定巡更时间要求、线路要求、次数要求，通过发行巡更点、巡更器，记录巡更员身份、编号，并授予有效巡更活动读卡权限。
3）信息采集
巡更员带巡更器按规定时间及线路要求巡视，将巡更器在巡更点前一晃，便可记录巡更员到达日期、时间、地点及相关信息。若不按正常程序巡视，则记录无效。查对核实后，即视作失职。返回控制中心时可连接电脑下载所有数据，整理、存档。
4）查询
采集回来的数据，系统可自动生成分类记录、报表，并打印。管理人员根据需要随时在电脑中查询保安人员巡逻情况，并对失盗失职进行分析。
5）系统扩展
用户从最基本巡更套件，它不需要电脑参与管理控制开始使用；随着安全管理要求的不断提高，逐渐升级远程控制安全报告系统和远程控制安全控制系统。要实现整体管理控制，可采用中央巡更管理检测系统，管理中心对各站点进行检测管理。
6）软件功能
l 界面友好，中文操作系统中文报表方便管理；
l 从无须电脑即可编程、记录及打印中文报表简易系统，到通过电话线可实时检测远端的中央监测管理系统，升级只须更新软件或传输器；
l 巡检点安装无须连线配有专用安装套件管理1个到上万个巡检点，方便灵活；
l 同时警棒中存储2000条信息，即使不用电脑也可打印历史记录；
l 钮扣亦为不锈钢封装，数据存储安全，防水、防磁、防震，适合各种环境安装。
本系统选用技术成熟的美国LANDWELL电子巡更系统产品。
主要设备：巡逻采集棒、信息纽扣、信息传输器、电脑、巡更软件几个部分。
巡逻采集棒：
识读时有蜂鸣及指示灯闪烁提示，把信息钮内的号码读出，经校对后储存，并记录下触碰时间。当巡检完成后，把识读器插入专用通讯座，所有巡检数据传入计算机，通过软件进行处理。其合金外壳坚固耐用， 低功耗设计，可以识读100万次，没有可拆动的零件，小巧轻便，便于手持携带，特别适合于实际工作的需要。供电电池：3V专用防爆电池，供电电池：3V专用防爆电池。
信息纽扣：
一个携带64位数据的电子标签，它适合粘贴于任何物体表面我们可将其安装在较隐蔽的地方。这样做可以防止外人拆卸，毁坏，以确保该系统充分发挥监督作用。信息钮极端坚固耐用，可承受三吨的拉力，对电磁波，辐射，腐蚀性空气及环境温度，室度剧变，都具有极强的耐力，设计寿命为50年。识读次数：＞1亿次。
安装方便、隐蔽性强、防水、不结冰、数据稳定可靠等特点。
通讯座：
将识读器内存芯片中的数据传输给计算机，精美的外形，小巧的体积， 在传输过程中自动校正数据，通讯座设工作指示灯，插孔与识读器接触十分可靠。是本通讯座的主要特色。可以进行远程数据的传输。
管理软件：
使用方便；界面友好；全中文操作系统；运行稳定；可按管理人员的要求编制各种计划或生成各类报表。

严格按照各个系统施工规范要求及当地相关管理部门相关施工规范要求施工。
严格控制施工进度，保证施工周期。
l 安全保证措施
1. 建立以项目经理为组长，各专业级长参加的现场管理小组，负责现场管理，监督和协调工作；
2. 由各专业组长进行施工前现场调查，结合现场情况，制定安全措施，明确施工中的注意事项；
3. 现场领导小组定期进行安全及文明施工检查，发现问题服时纠正；
4. 现场作业人员应配备有效的劳动保护装备，保证施工环境的照明和通讯条件。
l 节约措施
1. 精确核算施工材料，实行限额领料，搞好计划减少材料损失；
2. 搞好机具设备管理、使用、维护、加强设备使用计划，减少现场停滞时间和机具故障率；加强劳动管理，合理安排进场人员，加强劳动纪律，提高工作效率；
3. 搞好已完工程的管理和保护，避免因保护不当损坏已完成的工程，造成重复施工；
4. 抓紧完工工程的检查及竣工资料的收集、整理、竣工图的绘制，抓紧工程收尾，减少管理费用支出；
5. 加强仪器工具的使用管理 ，按作业班组落实专人负责，以免造成丢失，损坏而影响工期。

工程项目施工阶段进度控制的总任务就是在满足项目总进度计划的要求的条件下，编制或审核施工进度计划并在执行过程中加以控制，以保证项目按期竣工。要控制，就必须有明确的目标，通过认真考虑以下因素进行：
项目技术负责人组织编制总进度计划及与之配套的各项资源进场计划，并将这些计划交相关单位确认后共同执行。
影响工程进度计划的因素：
(1)相关单位的影响；
(2)设计变更因素的影响；
(3)材料物资供应进度的影响；
(4)雨季施工影响；
(5)施工组织的不当。
施工进度计划的检查和调整：
(1)组织措施：增加工作面，组织更多的施工队伍，采取三班制增及每日的工作时间。增加施工人数，增加机械设备的数量。
(2)技术措施：改进施工工艺和施工技术。尽量采用平行流水，立体交叉施工。
(3)经济措施：提高计件数量和单价，提高奖金数，对采取的技术措施进行奖励。
(4)其他配套措施：改善外部配合条件，改善劳动条件，实施强有力的调度。
进度控制：
(1)技术部事前控制
1)编制施工阶段进度控制工作细则；
2)论证施工总进度计划；
3)审核各专业工程施工进度计划；
4)审批各分项施工方案；
5)深化图纸设计。
(2)由项目经理部进行事中控制
1)建立现场办公室，以保证施工进度的顺利实施；
2)建立反映工程进度状况的施工日志，通过如实记载每日形象部位及完成的事物工程量。同时记载影响工程进度的内外、人为、和自然因素；
3)比较进度计划和实际进度的差异；
4)形象进度、实物工程量与工作量指标完成情况的一致性；
5)进行现场的跟踪检查，了解实际施工进度；
6)工程施工进度的动态管理；
7)定期向监理、业主汇报工程进展情况。
(3)由公司工程部进行事后控制
1)及时组织验收工作；
2)处理工程索赔；
3)工程进度资料的归档；
1.劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。
2.根据本工程各阶段施工重点，相应调配各专业劳动力，实行动态管理。
3.参加现场施工的所有特殊工种人员必须持证上岗，特殊工种人员需要具有五年以上特殊工种的工作经历。同时特种作业证件复印件报总承包项目经理部备案。
4.各施工人员，必须接受建筑施工安全生产教育，经考试合格后方可上岗作业，未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。
5.每日作业前，班组负责人，必须召集所辖全体人员，针对当天任务, 结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态， 6.强化对外施工人员的管理。用工手续必须齐全有效，严禁私招乱雇。
总工程师
公司经理
项目管理部

项目经理 专业负责人
技术负责人 材料员
质量检查员 工 长
预算员 安全员

设计组内技术校审
成立项目技术组，接受设计任务
技术人员完成相应的二次深化设计工作
技术负责人审核
出深化设计硫酸纸图
设计院、业主、监理三方图纸会审
晒正式施工图
现场图纸技术交底，进入施工程序

不合格

合格

不合格

合格

未通过

返工，自查
不合格
不合格
合格
合格
合格
不合格
分项工程施工完毕
设计、业主会签
进入下一道工序
返工，复验
不合格
合格
合格
合格
合格
不合格
班组逐项自检
填写自检表，报工长
工长检查、核定，填写隐、预检，验评等报质检员
质检员检查、核定
工长填写报验单
报监理认可

分项工程一次合格率达到100%，优良率达到85%以上，允许偏差率控制在６%以下。
施工质量管理依据
施工质量管理将依据以下标准的单项最高标准实施。
公司质量保证手册,程序文件,质量保证计划
施工图纸、设计说明、施工说明。
国家及地方政府颁布的有关施工验收规范。
设备材料控制
根据组织保证体系图，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位各行其职。一个好的工程必须由好的设备、材料组成，严格控制设备、材料的质量是搞好工程质量的必要条件。根据公司质量体系相关管理办法，设备、材料的采购、进货、检验都在严格的质量程序控制之下。
选用经审核的合格分供方提供的产品。严格按计划组织设备、材料进场。采用的设备和材料必须符合国家现行技术标准。
设备、材料进入现场，由工长、质检员、材料员及业主、监理、设计等共同进行检验。要求工长保存原始合格证书及产品的质量说明书等有关资料，认真填写设备、材料进场检验记录，要求签字齐全，并填写报验单，报监理认可。发现不合格品执行不合格品控制程序，防止不合格品非预期使用。
设备、材料进入现场要求登记台帐，并按技术说明书要求妥善保管、放置整齐，保证设备材料不受损坏。
对发现不符合的处理
责任部门在过程监视和测量中发现不符合问题，应及时提出处理意见，要求责任单位采取纠正行动或纠正措施。要求采取纠正行动的，由监测人员根据需要填发整改通知，责任单位在规定期限内处置；要求采取纠正措施的，由监测人员填发纠正措施记录，责任单位采取并实施纠正措施，监视测量单位（人员）实施验证。
质量事故类别
工程质量不合格分为质量问题和质量事故两类。凡不得返修或不能作让步接收、而必须进行返工或加固处理的，且所造成的经济损失超过10，000元的质量问题即构成质量事故。质量事故又分为一般质量事故和重大质量事故，属下列情况的为重大质量事故：
严重影响设备及相应系统的使用功能；
返工的直接经济损失超过100,00元的。
处理措施
发现不合格或接到监理、业主、质保部的整改通知后，检验人员应要求作业人员立即停止施工，可能时应在不合格处设置明显的不合格标识，以防止在处置前进入下道工序施工。
检验人员应对不合格进行评审，以判定该工程不合格品是质量问题还是质量事故，并决定如何处置（返工、返修、降级、让步接收）。
对于质量问题，检验人员应向作业负责人发出整改指令或书面的整改通知，由作业负责人组织实施整改，检验人员应对整改情况进行重新检查。
对于判定为质量事故的，检验人员应向项目技术负责人汇报，由其组织进一步的评审。技术负责人评审后确认为质量事故的应向质保部报告并按公司的《质量事故处理办法》的规定进行处置。
需申请让步接收时，检验人员要记录不合格的实际情况，由现场经理办理申请让步手续，填写让步申请报告交业主批准，只有在得到业主同意后，方可转序施工。
检验人员应在检验记录中记录不合格及其处置情况。有书面的整改通知时，检查人员应在留底的整改通知上记录整改情况。
1. 明管、桥架、线槽敷设
1) 应保持顶棚、墙壁及地面的清洁完整，搬运材料使用高梯时不得碰坏门窗、墙壁；
