三色中功率电视发射机
说明书
北京市三色视音科技有限责任公司
通信地址：北京市100088-150信箱
电 话：( 010 )62244985、62223987 62276884

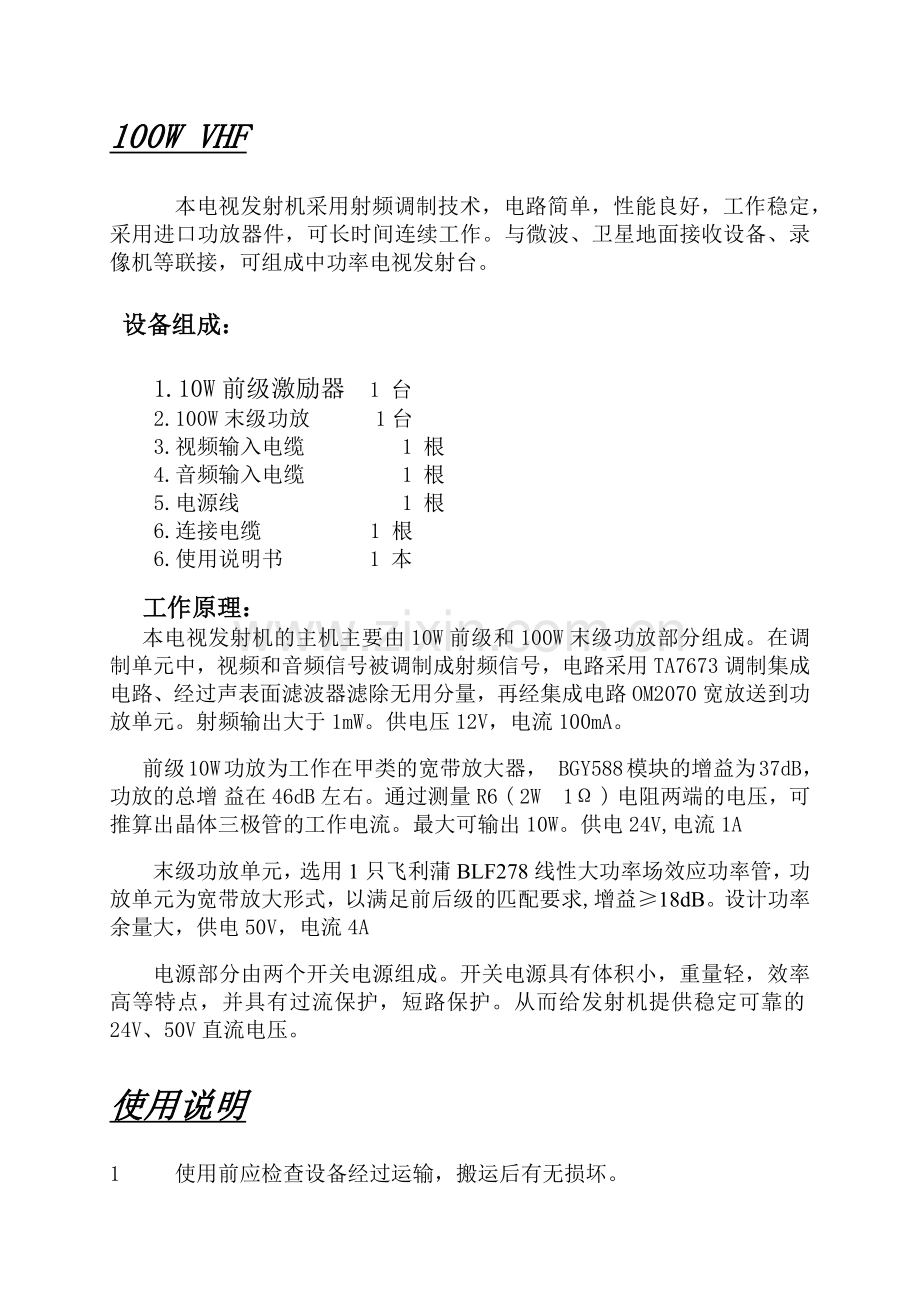

100W VHF

本电视发射机采用射频调制技术，电路简单，性能良好，工作稳定， 采用进口功放器件，可长时间连续工作。与微波、卫星地面接收设备、录像机等联接，可组成中功率电视发射台。

设备组成：

1.10W前级激励器 1 台
2.100W末级功放 1台
3.视频输入电缆 1 根
4.音频输入电缆 1 根
5.电源线 1 根
6.连接电缆 1 根
6.使用说明书 1 本
工作原理：
本电视发射机的主机主要由10W前级和100W末级功放部分组成。在调制单元中，视频和音频信号被调制成射频信号，电路采用TA7673调制集成电路、经过声表面滤波器滤除无用分量，再经集成电路OM2070宽放送到功放单元。射频输出大于1mW。供电压12V，电流100mA。
前级10W功放为工作在甲类的宽带放大器， BGY588模块的增益为37dB，功放的总增 益在46dB左右。通过测量R6 ( 2W 1Ω ) 电阻两端的电压，可推算出晶体三极管的工作电流。最大可输出10W。供电24V,电流1A
末级功放单元，选用1只飞利蒲BLF278线性大功率场效应功率管，功放单元为宽带放大形式，以满足前后级的匹配要求,增益≥18dB。设计功率余量大，供电50V，电流4A
电源部分由两个开关电源组成。开关电源具有体积小，重量轻，效率高等特点，并具有过流保护，短路保护。从而给发射机提供稳定可靠的24V、50V直流电压。
使用说明

1 使用前应检查设备经过运输，搬运后有无损坏。
2 发射天线安装固定好后，将天线连接在主机射频输出插座上。必须注意的是，一定要在天线连接在主机射频输出插座上后，才能开机。
3 本机虽可在180V至260V交流电压下正常工作，但最好配有稳压电源以提供稳定的220V电压。这样可以延长发射机的使用寿命。因交流电压不稳，而引起的机内24V开关电源损坏，不在保修范围之内。
4 将信号源 ( 录像机、卫星接收机、切换器等 )的视、音频输出分别插入主机的相应输入端。
5 开机后功率表应为额定功率。
6 调整发射机后面板的音频调整钮，依靠电视机监听，使声音音量适度，以不失真为准。
7 发射机开启后，如果功率指示正常，可通过电视收看发射效果，通过场强仪测量发射距离。
8 发射机功率在出厂前已经调好，发射机功率指示应在300W左右。发射过程中功率指示会随输入信号 大小略有变化。 (机器前面板的调整电位器可对发射功率进行微弱的调整 )
9 发射机视频调制度出厂时已按指标调好。如果信号源输出电平过大造成过调，造成图像对比度太大，图像人脸发青，这时可对发射机前面板调制器视频输入端电位器进行微调。
注 意： 如果发射机确实出现故障须开机维修调整，请先与本公司联系，经同意后可由技术人员检测维修。
维护说明
1、 机房一定保持清洁，整机需要定期清除灰尘，一年至少清除两次。以免灰尘积聚过多，风道受阻，造成功放过热，损坏晶体管。

2、 注意观测反射功率，定期检测天线

3、 整机需要在一定的环境下才能正常工作，要保持室温25℃――40℃范围内。如果过冷或过热，机器将不能正常工作，严重时会使机器受损。

4、要定期对整机的电气工作参数进行检测，建议每月一次，并详细记录留存。如果发现电气工作参数有异常变化，应及时查明原因或与厂家联系。

技术指标

一般特性
外型尺寸 480mm*490mm*185mm（100W功放）
480mm*490mm*135mm（10W前级）
工作温度 0 －40℃
相对湿度 90％（ 25℃时 ）
供电电压 220VAC 50 －60HZ
耗 电 200W
工作频道 VHF波段中任一指定频道
调制方式 图象：负极性，调幅
伴音：调频
电视制式 PAL －D或按要求
图象 ／伴音功率比 10 ：1
输出功率 100W
输出负载阻抗 50Ω
无用辐射 相邻频道内≤ －40dB
相邻频道外≤ －55dB
带内互调失真 ≤－50dB

图象特性
视频输入电压 1Vp-p ±3dB
视频输入阻抗 75Ω
图象载频稳定度 ±500HZ ／天
振幅频率特性 0 －6MHZ不平度≤ ±1dB
随机杂波信杂比 ≥50dB
微分增益 ≤7％
微分相位 ≤ ±3

伴音特性
音频输入电平 ≥100mV
音频输入阻抗 1KΩ －10KΩ不平衡
最大频偏 ±50KHZ
音频谐波失真 40HZ －150HZ ≤2％
调频信杂比 ≥60dB
保 修 规 定

1 保修期间，在按照使用说明正常使用状态下，万一出现故障，请与 公司维修部联系。保修登记单填写正确后寄回，将以保修单注明的 期限和条件，自购买之日起一年之内享受免费修理。

2 10W以下概不进行上门修理。但在维修部同意的情况下可上门修
理。届时将另行收取上门修理所需要的实际费用。

3 外阜用户判断故障后，可与公司联系保修期内免费提供损坏元件可 自行更换。( 损坏元件要退回)

4 保修期内以下修理也将收费
1) 因未按使用说明及注意事项使用，引起的故障或损伤。
2) 购买后发生的因移动时摔落而造成的故障和损伤。
3) 在使用中发生的因火灾、雷击等引起的故障或损伤。
4) 保修单上未记载或涂改购买年月日、销售店名或无销售店公章。

以下表格内容由销售店填写，交用户保管：

购 买 日 期
2004年2月
用 户 单 位

用 户 地 址

产 品 类 型
TV0300PT
产 品 编 号
SS20004254
销 售 店 名 称

销 售 店 地 址

销 售 店 电 话

请 销 售 店 加 盖 公 章
发 射 机 保 修 登 记 单

承蒙惠购本公司电视发射机、谨致谢意。本保修单的上半部份须在购买 安装后寄回北京维修部、否则维修部有权不予保修。

自购买日起1年以内万一机器出现故障、将以本单注明的期限内和条件下享受免费修理。但是请注意如果只填写本单而未寄回、用户的单位、机器号及购买日期无法登记、将不能享受免费维修。

用 户 单 位

通 讯 地 址
( 邮 编)

使 用 情况

请 您 对
本产品提出
意见或建议

产品编号
产品类型
发射功率
频道
购买日期
SS20004254
TV300PT
300W
4ch
2004年2月

销售店名称：
地 址：
电 话：

销售店公章：
