堤身加固工程施工方案.docx

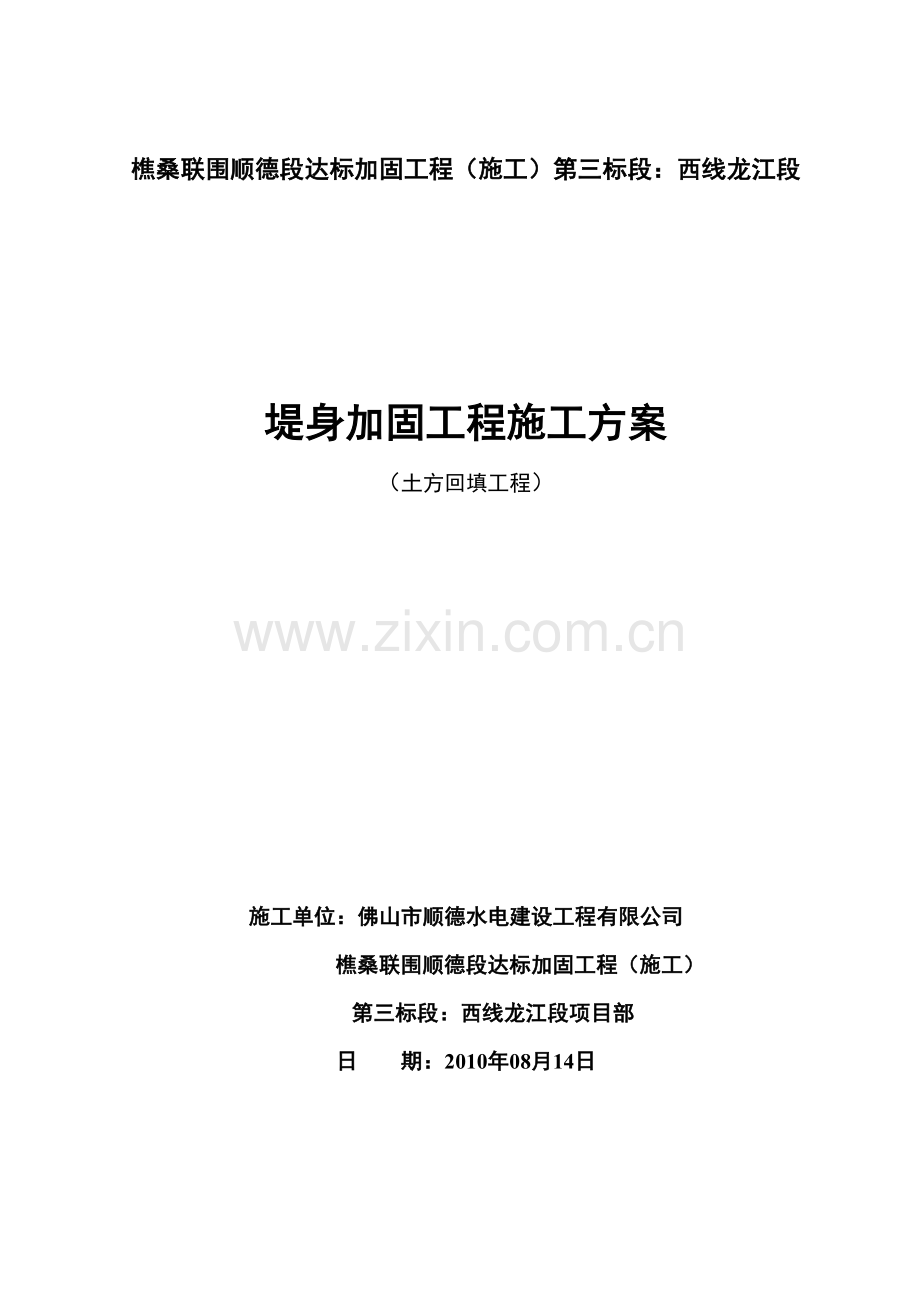

樵桑联围顺德段达标加固工程（施工）第三标段：西线龙江段

堤身加固工程施工方案
（土方回填工程）

施工单位：佛山市顺德水电建设工程有限公司
樵桑联围顺德段达标加固工程（施工）
第三标段：西线龙江段项目部
日 期：2010年08月14日

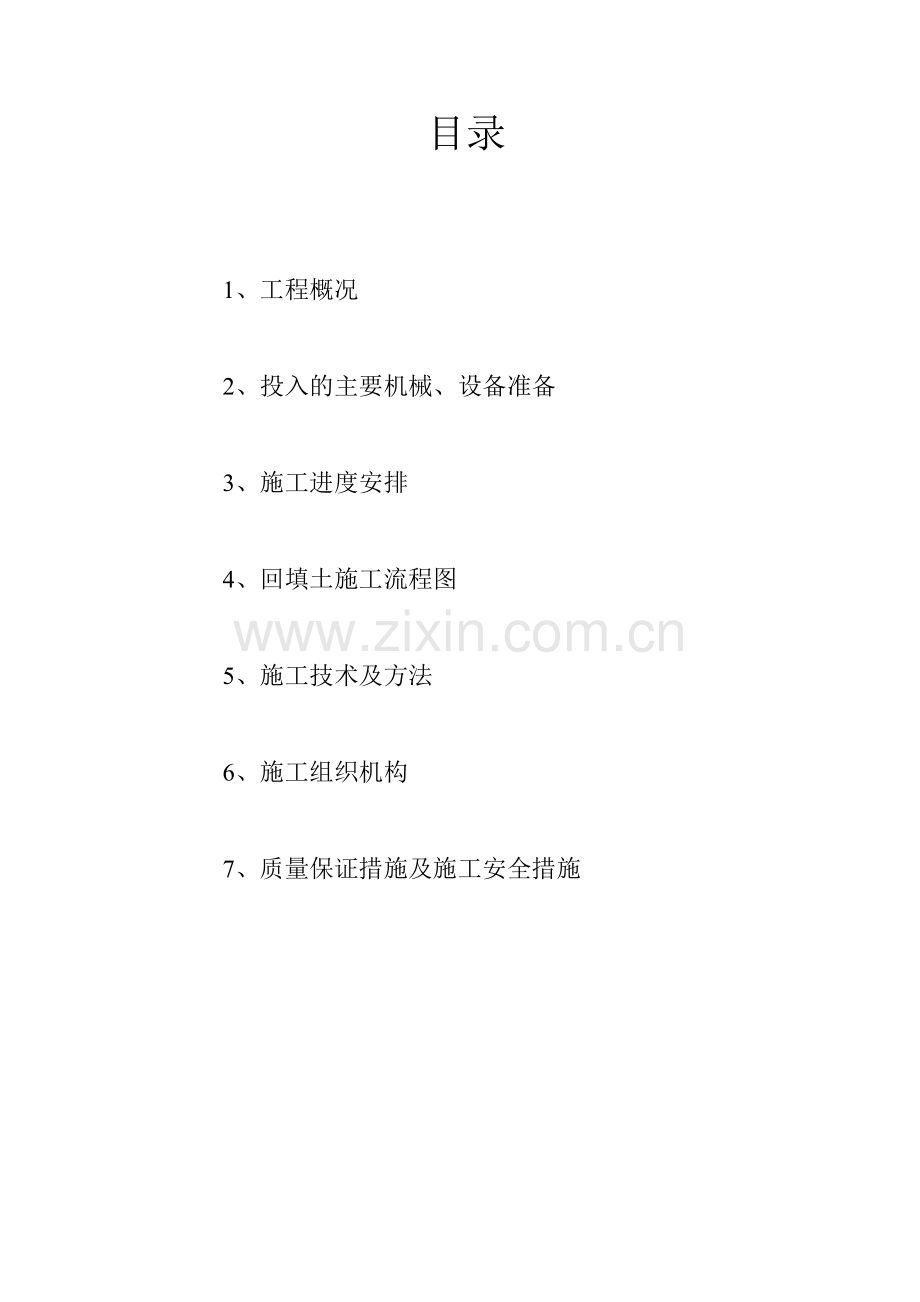

目录

1、工程概况

2、投入的主要机械、设备准备

3、施工进度安排

4、回填土施工流程图

5、施工技术及方法

6、施工组织机构

7、质量保证措施及施工安全措施

二、土方回填
1、工程概况
樵桑联围是广东省10大重点堤围之一，是珠江防洪规划中西北江中下游库堤结合的防洪工程体系的重要组成部分。樵桑联围顺德段位于樵桑联围东南端，属于原桑园围，跨顺德区龙江及勒流两镇，干堤总长约24km。本标段工程为西线堤段，始于（西江）英雄水闸上游约850m处（九江与龙江堤段分界点，原桑园围桩号29＋581），终点至跃进闸，西线堤段长13.365km，东、西两线堤段之间以东海水船闸相接。
本工程土方回填总计79455.82m3，其中堤身回填粘土填58437.59m3，粘土回填鱼塘为21018.23m3。

2、投入的主要机械、设备准备
根据本工程底板的结构特点及对工程进度的要求，准备投入以下机械设备。
编号
名称 型号 规格
数量
到工地时间
备 注
1
小松PC200挖掘机
6
2010年7月17日

2
小松D50推土机
2
2010年7月17日

3
8T自卸东风车
8
2010年7月17日

4

5

6

3、施工进度安排
进度安排如下：
2010年08月01日进行回填土建基面开始分段验收。

4、回填施工流程图
详见附图（土方回填工艺流程图）
附图 土方回填工艺流程图
土料试验

报监理和设计人员协商
土料碾压试验

合格 不合格
铺料、推土机顺坡推平

不合格
翻松晾晒、洒水或其他措施
含水量检测

踩工刨扒平整、土块打碎
合 格

碾压

施工班组自检（干容重、压实度）

不合格
申报监理验收

下一道工序

5、施工技术及方法
a 土源选择
根据工程设计对填土的要求，进场后对土料区的土质、开挖厚度、贮量、天然含水量进一步进行调查。
用于回填的土料，在现场取样送水利工程质量检测站进行颗分、粘土塑限、液限和击实、砂土相对密度等有关物理力学性能的复合试验。
b 主要机械、设备准备
本工程选用小松PC200挖掘机8 台 小松D50推土机 2台 28T自卸东风车 6台 等主要土方施工机械施工，并作好进场前检查维修工作，保证其工况，安全处于良好的状态。
c 建基面清理
（1）基面清理范围的边界在设计基面边线外3m距离。
（2）基础表层植被、淤泥等不合格土、杂物等必须清除干净。建基面范围内的坑、槽、沟等，应按堤身填筑要求进行回填处理。
（3）基础开挖、清除的弃土、杂物、废碴等，均应运到指定的场地堆放。
（4）基面清理后应按设计要求平整压实，自检合格后，应及时报验。基面验收后应抓紧施工，若不能立即施工时，应做好基面保护，复工前应再检验，必要时须重新清理。
d 土料填筑
填筑作业严格按下列要求进行
① 地面起伏不平时，按水平分层由低处开始逐层填筑，不得顺坡铺填；
② 作业面应分层统一铺土、统一碾压，并配备推土机和必要的人员参与整平作业，严禁出现界沟。
③ 相邻施工段的作业面宜均衡上升，若段与段之间不可避免出现高差时，以斜坡面相接，其坡度根据高差大小、控制在1：3至1：5之间。
④ 已铺土料表面在压实前被晒干时，洒水湿润。
⑤ 若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时，及时进行处理，并经检验合格后，方能铺填新土。
⑥ 施工过程中保证观测设备的埋设和测量工作的正常进行；并保护观测设备和测量标志完好。
（2）铺料作业应符合下列要求；
① 按设计要求将土料铺至规定部位，严禁将砂(砾)料或其他透水料与粘性土料混杂，土料中的杂质应予清除；
② 土料采用后退法卸料。
③ 铺料厚度通过碾压试验确定。
（3）压实作业应符合下列要求：
① 施工前应先做试验，验证质量能否达到设计压实度的要求。
② 分段填筑，各段设立标志，以防漏压、欠压和过压。上下层的分段接缝位置应错开。
雨天时施工
土方回填雨天施工应符合下列要求：
（1）降雨前应及时压实作业面，并做成中央凸起向两侧微倾。当降小雨时，应停止粘性土填筑；
（2）粘性土填筑面在下雨时禁止人行践踏，严禁车辆通行。雨后恢复施工，填筑面应经晾晒、复压处理，必要时应对表层再次进行清理，并待质检合格后及时复工；
f 土方回填施工的质量控制
（1）土料质量控制
① 在现场以目测、手测法为主，辅以简易试验，鉴别填筑土料的土质及天然含水量，并会同监理现场取样，送往水利工程质量检测站试验。
②发现料场土质与设计要求有较大出入时，应取代表性土样做土工试验复验，报工程监理检查，提出处理意见，经批准后使用。
（2）填筑质量控制
①土料碾压质量控制应符合下列要求：
a．填筑施工参数应与压实试验参数相符；
b．土料的压实指标达到设计压实度的要求；
c．粘土、壤土压实质量采用环刀法检测，环刀容积采用60立方厘米；中、粗压实质量采用灌沙法检测；采用核子密度检测，应事先用常规法对其准确性进行检查与校正。
② 质量检测取样部位应符合下列要求：
A、取样部位应有代表性，且应在面上均匀分布，不得随意挑选，特殊情况下取样须加注明；
B、应在压实层厚的下部1/3处取样。
C、本工程为13.365km堤围工程，环刀取样采取30米取一土样测试。

6、施工组织机构
1 项目经理：钟日华 2 质检员：吴艺丰
3 施工员：杨超 4 资料员：区铭莲
5 机械负责人：梁东仔 6 材料员：番建凡

7、质量保证措施及安全措施
A:加强质量意识教育，结合本工程特点，进一步对全体员工进行全面质量管理的教育，使全体员工了解全面质量管理知识的基本思想、基本内容。
B:结合本工程实际进一步对参加本工程建设的全体员工加强技术培训和上岗前考核。让工人熟练掌握本人“应知应会”的技术和操作规程；技术管理人员熟悉设计图纸、有关的施工规程、规范、验收规范、质量要求与评定标准。
C:做好自检工作
坚持作业班组自检、作业队复检，项目部质检科终检的“三检制”。认真做好工程监理要求的报验工作，及时准确报验，认真办理各项签证手续。
D: 严格质量检测
本工程质量检测工作在项目经理的领导下，由项目部质检科有关人员负责，具有完善的质量记录，对可能影响产品质量及使用功能的材料、工序、工艺保持可追溯性；成果真实、准确、可靠，能科学反映工程的内在与外观质量。具体做法采取项目部质检科现场检测与委托水利工程质量检测站专检相结合。
安全措施：
A、 强化安全教育
组织全体员工认真系统学习国家劳动保护法，安全施工管理条例，定期进行安全技术教育讲座，学习安全生产经验，吸取典型安全事故的教训，使全体员工牢固树立“安全生产”“警钟长鸣”的思想。
B、 明确施工设备与生产安全标准
施工使用的机械、电气等设备必须达到国家安全标准，自制设备应经安全检查并取得工程监理同意，一切设备均进行开工前安全检测，并报监理报验合格后方能使用并定期检修保养。
C、落实安全生产责任制
项目部各单位领导全面负责本部门安全生产工作，安全员、质安员负责工地安全防护、安全操作、安全用电、安全保卫、消防等有关安全生产问题的检查，坚持预防为主，对存在的安全隐患和发生的问题及时向领导汇报，加强现场巡视发现问题及时通知有关部门和人员限期纠正对纠正的问题进行跟踪验证，并对抗拒者进行严肃处理。
D、机械施工安全
（1）各种施工机械、安装、使用、管理、检修、维护均由具有相应资质的人员进行，加强对机械自身可靠检查，特别是关键部位的检查，防止机械故障及机械伤人的事故发生。
（2）各种施工机械及设备安装与停靠须保持基础平稳、牢固、机体的支撑齐全，高大机械及设备在多风季节设置缆风绳，固定的机械不准使用临时支撑。
（3）机械与人同时的作业场地，应注意相互协调配合并保持必要安全距离。
（4）施工运输设备易发生伤害事故，要高度重视：
① 运输车辆必须制动可靠，信号齐全，在施工区外行驶，遵守交通规则，服从交通部门的管理；在施工区内，服从工地安全员的指挥，按工地设置的路标行驶；严禁超载、超速、人货混装，遇到弯道、岔口等障碍应及时鸣笛减速缓行。
② 垂直、水平运输的其他机械应防止过卷、超重、超负荷、人货混装作业，失压保护、限速装置必须安全、有效。
三、草皮的种植
本工程草皮护面种植面积达333445m2，面积大，线路长，需加大人力的投入才能按时按质完成。
草皮种植在土方回填施工完成报请工程师进行验收合格后进行草皮的种植施工。
（1） 工艺流程

测量放样
草种选择

土壤的整理
草种进场

草皮种植

浇水

施肥、保养
除杂草

修剪

补植

合同期内的保养管理

验收

（2）土壤的整理
1）土壤纯度：30cm 范围内不得有任何杂质如大小石砾、砖瓦等。根据原土中杂质比例的大小或用过筛的方法，或用换土的方法，确保土壤纯度。
2） 基肥的使用：种植草或土壤贫瘠的地带应使用基肥，施肥量应视土质与肥料种类而定。不论何种肥料，必须腐熟，分布要均匀，以与15cm 的土壤混合为宜。
3） 地表的坡度：以能顺利进行灌水、排水为基本要求并注意草坪的美观。一般情况下，草坪中部略高、四周略低或一侧高另一侧低。
4）地面的平整：为确保草坪建成后地表平整，种草前需充分灌水1－2 次，然后再次起高填低进行耕翻与平整。
（3）种草的方法
1）草块的质量要求：覆盖度95％以上，无杂草，草色纯正，根系密接，草皮或草块周边平直、整齐。
2）铺草质量：草坪土质应与草皮或草块的土质相似，质地、肥力不可相差较大。草块的运输、堆放时间不能过长，以草叶挺拔鲜绿为标准。铺设时各草皮(草块)间可稍留缝隙，不能重叠。草块与其下的土壤必须密接，可用碾压、敲打等方法，由中间向四周逐块铺开，铺完后需及时浇水，并持续保持土壤湿润直至新叶开始生长。
3）铺草时期：返青后一月至枯黄前一月之间均可铺植。
4）铺植生带：放置植生带的地表需高度平整，无大小土块或杂质，并需压实。植生带与其下的土壤需处处密接，带与带间可稍有重叠，其上撒3－5mm 杂草种子较少的细沙壤土。铺后及时喷水，出苗前后必须始终保持地面湿润。
5）草皮质量要求：所用草源覆盖度高，无杂草，叶色纯正，尽量缩短从掘苗至种植后浇水的间隔时间，以浇第一次水时80％以上的叶片生长正常为标准。
6）浇水与平整：栽后立即浇水，一周内连浇2－3 次，然后平整地面，使因栽植时或因浇水时某些不平整的地表达到平整要求。
7）铺设草块应符合下列规定：
①选择无杂草、覆盖度95 ％以上，草色纯正，生长势好的草源。
②掘草块前适量浇水，待渗透后掘取。掘取草块应边缘整齐、厚度一致，紧密不散。
③草块运输时应用垫层相隔，分层放置，运输和装卸时，应防止破碎。运输时不宜堆放，以草叶挺拔鲜绿为准。
④铺设草块周边平直整齐，高度一致，必须与其下的土壤密接，互相衔接不留缝。铺设后需碾压、拍打、踏实，并及时浇水，保持土壤湿润直至新叶开始生长。
（4）草坪的保养管理
1）保养管理的原则
① 草坪的保养工作需在了解各草种生长习性的基础上进行。
②根据立地条件、草坪的功能进行不同精细程度的管理工作。
③草坪保养最基本的指标是草坪植物的全面覆盖。
2）灌水
①人工草坪原则上都需要人工灌溉，尤其是土壤保水性能差的草坪更需人工浇水。
② 灌水时期：草坪土壤应始终保持湿润。
③浇水质量：每次浇水以达到30cm 土层内水分饱和为原则，不能漏浇。因土质差异容易造成干旱的范围内应增加灌水次数。漫灌方式浇水时，要勤移出水口，避免局部水量不足或局部地段水分过多或“跑水”。用喷灌方式灌水要注意是否有“死角”，若因喷头设置问题，局部地段无法喷到时，应人工加以浇灌。
④水源：用河水作水源时应注意水质是否已污染，或是否有影响草坪草生长的物质存在。
5）补植
对被破坏或其它原因引起死亡的草皮应及时补植，使草皮保持完整，无裸露地。补植要补与原草皮相同的草种，适当密植，补植后加强保养，保证一个月内覆盖率达98%。
6）剪草:
①人工草坪必须剪草，特别是高质量草坪更需多次剪草。
②剪草高度以草种、季节、环境等因素而定
③剪草次数：应根据草种、不同的管理水平及不同的环境条件来确定。
④剪草注意事项:
A、剪草前需彻底清除地表士块，尤其是坚硬的物质。
B、检查剪草机各部位是否正常，刀片是否锋利。
C、剪草需在无露水的时间内进行。
D、剪下草屑需及时彻底从草坪上清除。
E、剪草时需一行压一行进行，不能遗漏。某些剪草机无法剪到的角落需人工补充修剪。
