农村综合广播信息系统工程.docx

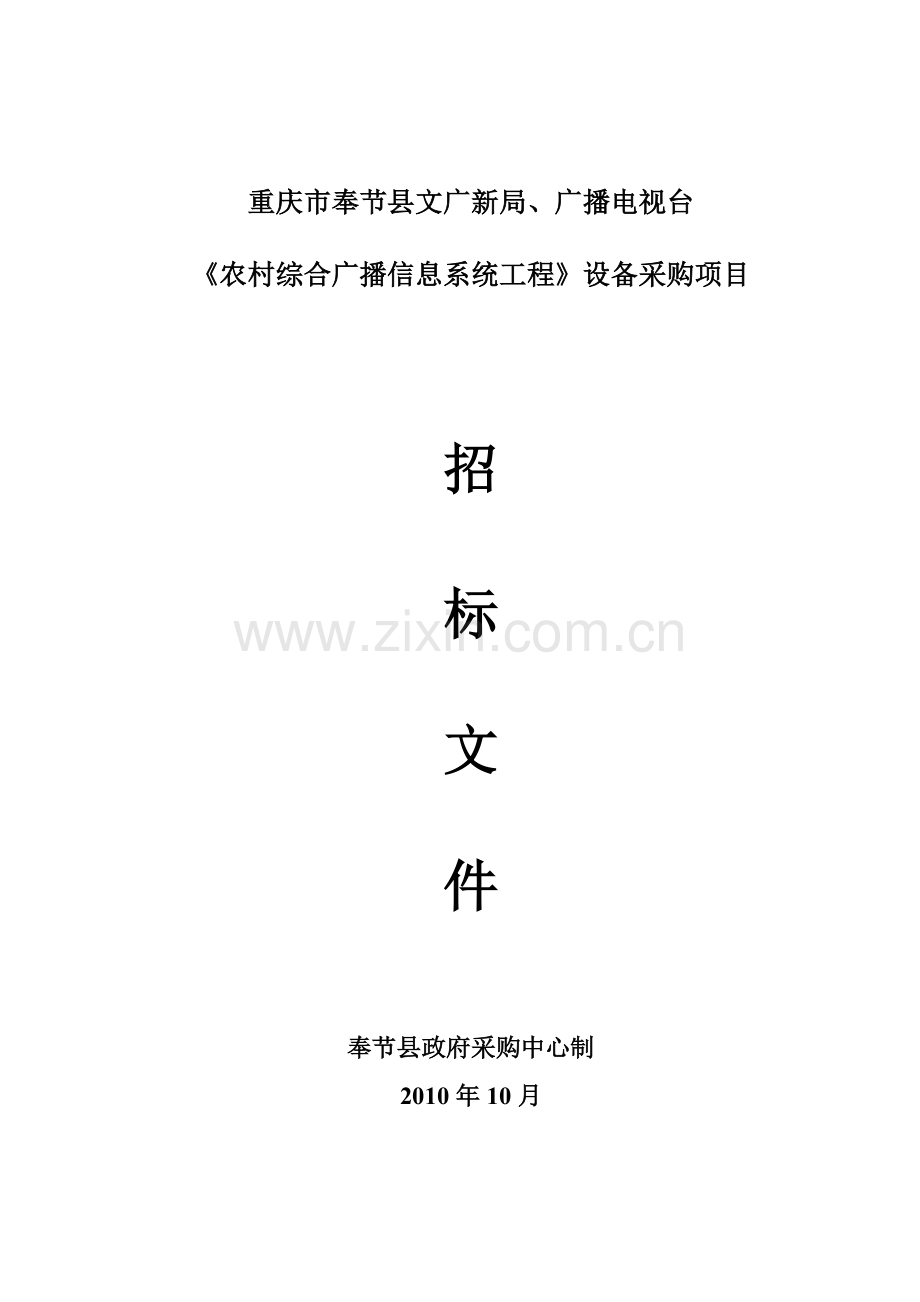

重庆市奉节县文广新局、广播电视台
《农村综合广播信息系统工程》设备采购项目

招

标

文

件

奉节县政府采购中心制
2010年10月
目 录
第一章 投标邀请…………………………………………………3
第二章 招标货物技术规格及商务要求…………………………8
第三章 投标人须知………………………………………………26
一、总　　则…………………………………………………26
二、招标文件…………………………………………………26
三、投标文件…………………………………………………27
四、开标和评标………………………………………………31
五、定标………………………………………………………33
六、签订及履行合同和验收…………………………………34
七、 废 标……………………………………………………35
八、投标纪律要求……………………………………………35
九、支付货款…………………………………………………36
十、质疑和投诉………………………………………………36
第四章 投标文件格式……………………………………………37
第五章 技术建议书编制要求……………………………………52
第六章 评标办法…………………………………………………63
第七章 合同主要条款……………………………………………67

第一章 投标邀请

奉节县政府采购中心按照奉节县财政局《关于下达农村“广播村村响电视户户通”设备政府采购计划的通知》(奉节财采[2010]47号)文件要求,对奉节县文化广电新闻出版局(以下简称“采购人”)所需设备进行政府采购,采购方式为公开招标，欢迎资质合格的供应商参加投标。
一、招标编号：FC201018
二、招标项目：重庆市奉节县文广新局、广播电视台《农村综合广播信息系统工程》设备采购项目
三、资金来源：财政资金
四、招标文件发售时间：2010年 10月19日——2010年11月8日下午5点（工作时间）。
五、招标文件发售地点：奉节县政府采购中心(政协办公楼402室)(可网上下载)。
六、招标文件售价：人民币300元/份（售后不退）。
七、投标地点：奉节县政府采购中心
八、投标文件递交开始及截止时间：2010年11月9日08：30——09：00时（北京时间）
九、开标时间：2010年11月9日09：00时（北京时间）
十、开标地点：奉节县机关事务管理局会议室(政协办公楼四楼)
十一、最高限价：第一包：人民币453038元整；第二包：人民币3203760元整；第三包：人民币259750 元整。
十二、投标保证金：第一包：人民币4000元整；第二包：人民币30000元整；第三包：人民币2000 元整。
十三、有关规定：
投标保证金必须在开标前以现金形式交到奉节县政府采购中心，否则视为无效投标。
十四、各投标供应商可于开标前自行现场勘察,一经进入开标程序,视为已对各安装点完全了解。
十五、联络：
1、采购中心联系人
雷涛 56555793 56555799（传真）
2、采购人联系人
李朝明（技术）
邮 编：404600 电 话：13896325699（技术）；
十六、招标采购内容及要求：
本项目采购内容为奉节县文化广电新闻出版局村村响工程设备供货以及投标人根据招标人要求，按照投标设备的具体功能组合进行的系统优化设计服务、技术培训服务、施工指导服务以及设备售后服务等环节的全部工作内容。本项目共分一、二、三共3个包，各投标人可选择一个包，也可以选择多个包进行投标，但不得对包内内容进行选择性投标。详见下表：
包号
序号
产品名称
数量
单位
备注
第一包
县广播电台设备配置
1
音频播出工作站
2
套
一主一备
2
节目审听工作站
1
套

3
音频制作工作站
4
套
一主一备
4
音频自动切换器
1
台

5
NAS节目存储库
1
套

6
数字接收机
1
台

7
直播调音台
1
台

8
电话耦合器
1
套

9
音频延时器
1
台

10
音频自动增益控制器
1
台

11
音频分配器
1
台

12
主持人话筒
2
只

13
嘉宾话筒
2
只

14
耳机
4
付

15
耳机分配放大器
1
台

16
监听音响
1
套

*17
主持人操作台
2
套
长度2米
*18
直播、录制间装饰工程附件
2
套
20平方
19
稳压电源
1
台

20
UPS不间断电源
2
台

21
采访机
4
台

22
录音话筒
4
只

23
调音台
1
台
制作间
24
万向话筒支架
2
付

25
桌面话筒支架
4
付

26
网络交换机
1
台

27
广播自动播出控制仪
1
台

28
数码电子母钟
1
个

29
数码电子子钟
1
个

30
辅材

音频线、连接头、电源连接线
31
安装调试费

安装调试费限价不超过设备总价7%。
第二包
县共缆智能调频广播系统前端配置
1
300W调频立体声发射机（含天馈系统）
1
台
提供发射用天线一付及馈线150米(含接头)
2
音视频光端机
1
对
电台传输至发射基地
3
调频调制器
2
台
县广播信号传输用
4
智能编码控制器主机
2
台
县编码寻址控制用（带电话和电脑接口）
5
数字广播录编播一体机
1
台
电脑、专业声卡、录制编辑软件、节目管理软件、节目单编辑软件、直播节目单编辑软件、音频直播播出软件、节目自动播出软件
6
12路调音台
1
台
用于广播信号切换控制
7
电脑
1
台
用于软件控制智能广播或编码系统管理；
8
调频专用接收机
1
台
用于收转广播信号用
9
监听音箱
2
套
用于县机房广播寻址监听
10
话筒
2
只
用于县临时紧急播音
*11
标准机柜（1米）
1
个
用于县机房智能广播系统设备放置
12
耳机
4
付
用于节目播出监听
13
8路音频切换器
1
台
用于音频播出切换
14
5KW稳压电源
1
台
用于设备稳压
31个乡镇智能广播系统配置
1
调频调制器
31
台
镇共缆广播信号传输用
2
30W调频广播发射机（含发射天线及馈线）
31
台
提供发射用天线一付及馈线30米(含接头)
3
联机智能编码控制器
31
台
乡镇编码寻址控制用（带电话远程控制接口）
4
8路调音台
31
台
用于乡镇广播信号切换和分配
5
话筒
31
只
用于乡镇临时紧急播音
6
调频专用接收机
31
台
用于县广播信号差转
7
DVD播放机
31
台
用于镇自办节目播放
8
卡座式录放机
31
台
用于自办节目的录制和磁带播放
9
采访机
31
台
用于乡镇新闻采访
*10
标准机柜(1米)
31
个
用于乡镇机房智能广播系统设备放置
*11
播出桌
31
台
用于播出机房播出控制
12
无线监听音箱
31
套
用于乡镇广播机房寻址监听
13
耳机
31
付
用于节目播出监听
14
两路音频分配器
31
台
用于音频信号分配
40个乡镇差转站智能广播系统配置
1
30W调频广播发射机（含发射天线及馈线）
40
台
提供发射用天线一付及馈线30米(含接头)
2
寻址收转控制器
40
台
用于乡镇寻址控制和寻址指令下传（内自带接收）
3
五单元调频接收天线
40
付
村差转无线接收广播信号（要求含20米连接电缆）
40个示范村智能广播系统广播室配置
1
10W调频广播发射机（含发射天线及馈线）
40
台
提供发射用天线一付及馈线30米(含接头)
2
联机智能编码控制器
40
台
用于村寻址控制和寻址指令下传（内带广播接收功能）
3
DVD播放机
40
台
用于村自办节目播放音乐
4
话筒
40
只
用于村广播通知
*5
播控桌
40
台
用于村广播系统设备放置
6
6路调音台
40
台
用于村音频信号切换
7
调频专用接收机
30
台
用于广播信号接收
8
五单元调频接收天线
10
付
另10个村无线接收广播信号（要求含20米连接电缆）
9
无线监听音箱
40
套
用于乡镇广播机房寻址监听
80个村级差转站智能广播系统配置
1
10W调频广播发射机（含发射天线及馈线）
80
台
提供发射用天线一付及馈线30米(含接头)
2
寻址收转控制器
80
台
用于控制差转机自动开关（内带广播接收功能）
3
五单元调频接收天线
80
付
村差转无线接收广播信号（要求含20米连接电缆）
接收终端及其他配件
1
双芯被复线
20000
米
用于高音喇叭和功放连接
2
ф2.5mm塑料铜芯线
200
圈
用于功放供电
3
ф4mm塑料铜芯线
100
圈
用于机房供电
4
50W智能接收功放
800
套
各自然村广播声音覆盖(含喇叭两只)
5
25W智能音箱
120
套
用于镇街道广播覆盖
6
25W无线调频音柱
50
套
用于县城街道广播覆盖
7
音频线（A3）
1500
米

8
卡农头
500
个

9
莲花头
1000
个

第三包
防雷器件
1
电源防雷器
4
台
县台发射中心
2
电源防雷器
31
台
乡镇广播站及转发站
3
电源避雷器
1160
只
县台发射中心
4
接地体
195
个
乡镇村

十六、对招标项目的特殊要求及说明
1.参与上述第二包的投标人需根据招标文件第六章要求，按照投标设备的具体功能组合进行系统优化设计，并在投标文件中按照本招标文件要求编制完整的技术建议书。
2.采购清单中的数量是指不确定数量（因“村村响”工程涉及面大，具体数量暂时无法确定，便于供应商统一报价,暂只能模拟数量，具体数量以实际使用数量为准）。
十七、投标人应具备的资格条件（开标时提供原件或复印件加盖鲜章）：
1、具有独立承担民事责任的能力；
2、具有良好的商业信誉和健全的财务会计制度；
3、具有履行合同所必须的设备和专业技术能力；
4、有依法缴纳税收和社会保障资金的良好记录；
5、参加政府采购活动近三年内，在经营活动中没有重大违法记录；
6、具备有效的《工商营业执照》副本、《税务登记证》副本（含国税和地税）、《组织机构代码证》副本；
7、第一包投标人的注册资金不低于人民币20万元；第二包投标人的注册资金不低于人民币150万元；第三包投标人的注册资金不低于人民币10万元。
8、投标人法定代表人身份证或法定代表人授权书和授权代理人身份证。
9. 投标人参加本次投标的货物必须通过ISO9000系列质量管理体系认证或行业标准（*标注设备不做强制要求）。
10、法律、行政法规规定的其他条件。
十八. 样品要求：
1、参与第二包的投标人必须在开标前向奉节县政府采购中心提交拟投标设备各种规格的检测样品1套，以供招标人进行产品质量检测。
2. 参与第二包的投标人参加投标时，必须对检测样品按技术规范要求逐项进行演示，其结果作为招标人评标依据。未中标单位的检测样品当场予以退还，中标单位的检测样品交重庆奉节文化广电新闻出版局留存，作为设备采购验收的依据。

第二章 招标货物技术规格及商务要求
一、招标货物技术规格
包号
规格型号及技术参数
数量
单位
第一包
县广播电台设备配置

音频播出工作站
　支持多种格式的音频文件播出。系统支持国家标准的MPEG-2音频格式以及 MPEG-1、LAYER2音频格式，可以广泛调用WAV、MP3等音频文件。
灵活多样的播出方式。播出时，能自动调用播出节目单按照播出时序自动播出。支持自动定时、顺序播出、自动转播和直播等多种播出方式。能即时调用播出资料库中的各种节目。
　　人性化直播表，快速模糊查找调用网络节目。直播节目时，系统自动弹出直播节目播表，支持顺序播出、背景音乐的反复播出或即点即播，也可通过网络，直接从数据库中快速模糊查找节目播出。满足广播电台中一些热线点播节目随点随播的要求。当音频自动播出控制出现故障，节目无法播出时，　可通过设置，直接调用直播节目单的节目应急播出。
　　醒目提示条和节目倒计时显示。不同类别节目如网络节目、转播节目、直播节目等在播出前，系统自动醒目提示。直播节目播出前，系统自动提前醒目提示，以便直播人员提前做好准备。进入各个节目播出后，系统自动显示当前节目倒计时。
　　动态刷新节目表。对新节目单，在节目播出的过程中，系统自动接收并动态刷新，以保证节目播出的灵活性。
　　音乐补白。播出中自动音乐补白，确保播出不会出现任何中断现象。
自动整点、半点报时。系统集成自动报时软件。可实时整点报时和半点报时。报时内容或广告用户可以自行制作和设置。
　　节目播表保存。已播节目单自动存档。可查询以前任意天的节目内容以及所有的播出记录。
　　多通道信号自动切换。通过音频自动切换器，可实现自办节目及多个转播节目源（8路）的自动切换与播出。特殊情况下可手动控制播出。
　　自动关机。设定好关机时间，播出工作站可以按预定时间自动退出系统，关闭工作站电源。
（2）技术参数：CPU：4Ghz
内存：4G以上,DDR2 667
硬盘：500G
光驱：DVD-RW
液晶显示器：19寸
工作电压：AC220V±15% 50Hz±10Hz
2
套
节目审听工作站
可实现任意节目网上选择审听或按每天节目播表进行审听；或在播出中同步监听；或对任意待播、已播节目进行审听等。。
（2）技术参数：CPU：4Ghz
内存：4G以上,DDR2 667
硬盘：500G
光驱：DVD-RW
液晶显示器：19寸
工作电压：AC220V±15% 50Hz±10Hz
1
套
音频制作工作站
音频录制编辑软件可录制长时间的多声道音频信号，通过音频线路输入接口和麦克风或拷贝的方式将各种原始音频资料（如磁带、CD、MD等）直接录制在硬盘上。对录入的音频文件能以直观的波形方式显示在计算机屏幕上，可对其进行各种专业化的编辑操作：选择性重录、删除，加入回声，调节音量，淡入淡出，插入静音，交换声道，时间轴压扩，复原等。操作简单直观。
（2）技术参数：CPU：4Ghz
内存：4G以上,DDR2 667
硬盘：500G
光驱：DVD-RW
液晶显示器：19寸
工作电压：AC220V±15% 50Hz±10Hz
4
套
音频自动切换器
技术指标
1、增益稳定度：0.5DB%100℃。
2、隔离度：优于65DB。
3、信噪比：大于75DB。
4、幅频特性：20～20000Hz ±0.1DB。
5、dG、dP，及音频动态可达到广电部甲级标准。
6、19英寸1U标准机箱(482×44×300)。
主要特点
1、具有掉电记忆功能。掉电后重新上电时，能自动切出前一次的操作通道，无须重新切换。
2、提供两个与计算机相连的RS-232串行通讯控制接口，可由主备机直接进行控制（在配有相应切换软件的情况下）。
带监听输出和耳机监听口输出，播出和监听隔离。
1
台
NAS节目存储库
产品类型 NAS
处理器类型 Intel Atom Duo D510 1.66GHz
内存容量 （MB）1024
接口 6*USB A type，2*10/100/1000M NIC RJ-45，4* SATA-II
电源
单电源200W，100~240VAC, 50/60Hz
主要参数
最大存储容量 （GB）8TB
支持操作系统 Microsoft Windows 7/XP/NT/2003/Vista Unix/Linux/BSD Mac OS X, OS 9, OS 8.6
系统管理 Web GUI用户管理界面
网络安全 CE, FCC, BSMI, C-Tick, RoHS Compliant
1
套
数字接收机
19”标准机架,平衡输出,电平显示,带耳机监听,数码显示。
1
台
直播调音台
12路直播调音台
四编组母线
专利UltraMic+超级话筒放大器，66dB增益
四段均衡，中间两段可先频
18dB/倍频程高通滤波器
EQ旁路开关
六组辅助输出，其中四组可选择推子前或后
四组哑音编组作分场用途
6×2矩阵输出，提供额外二组独立混音输出
除话筒输入外，二组额外立体声输入
四组立体声效果返回
每组音声道输入设有独立倒相开关
1
台
电话耦合器
1、电话线输入电压：-48V、-24V
2. 话筒插口输入电平：-28dB
3. 发信输出电平：+4 dB～—13 dB
4. 收信允许接收最低输入电平：－10 dB
5. 频率衰耗特性：300Hz～3400Hz频段内，与800Hz时的电平比较，偏差≤+1.5～－0.5 dB。
6. 通路非线性失真系数：
发信≤3％（正常电平，400Hz时测试）
收信≤5％（额定输出频率，400Hz时测试）
7. 外线端接口标准阻抗:600Ω
8. 收、发信杂音防卫度≥52 dB
9. 使用环境：
（1） 环境温度：-15～40℃
（2） 相对湿度：不大于80％（在+25℃时）
（3） 环境噪声：≤60dB
1
套
音频延时器
●延时时间可由0到60秒步进调整
● 具有模拟复合、模拟分量视频，及模拟平衡 XLR音频输入/输出接口
● 内嵌10比特宽频带、高指标时基校正和帧同步机
● 具有外同步锁相
● 采用数字式自适应梳状滤波器
● 具有优秀的自动增益控制 AGC 和 CGC 功能及高品质的颜色调整功能
● 可调整音频超前或滞后视频延时
● 可输出标准彩条信号 (黑场信号可选)
● 视频静像
● 音频静音
1
台
音频自动增益控制器
立体声输入输出，平衡、非平衡可选。
自适应自动增益控制。参数设置之后，无需再人工调整。
大信号自动压缩，小信号自动提升，输出电平控制在设定范围内。
设备有输入输出电平的增益调节，能扩大输入输出音频信号的动态范围。
直观的电平指示，清晰显示输入输出电平。
动态降噪。
设有旁通Bypass键，掉电直通。
1
台
音频分配器
频率响应为20Hz-20KHz，±0.05dB
非平衡输入阻抗 >50KΩ，平衡输入阻抗 >25KΩ，直流耦合
非平衡输出阻抗 >50Ω，平衡输出阻抗 >100Ω
1U，1/2 19寸机架设计
1
台
主持人话筒
技术参数
音头: 34mm镀24K纯金大振膜音头
* 指向性: 心型
* 频率响应: 20Hz-20kHz
* 灵敏度: -37dB±2dB (0dB=1V/Pa at 1kHz)
* 输出阻抗: 150Ω±30% (at 1kHz)
* 负载阻抗: ≥1000Ω
* 本底噪声: 16dB A
* 最大声压级: 132dB (at 1kHz ≤1% T.H.D)
* 信噪比: 74dB
* 使用电压：48V幻像电源
* 电流耗量：3mA
* 单体重量: 548克
* 单体尺寸：?50x190mm
2
只
嘉宾话筒
参数：* 类型: 大震膜单指向性晶体管电容话筒
* 音头：32mm镀24K纯金大振膜音头
* 指向性: 心型
* 频率范围: 20Hz-20KHz
* 灵敏度: -36dB+/-2dB (0dB=1V/Pa 1000Hz)
* 输出阻抗: ≤200 Ohms
* 等效噪音: 20dB (A Weight)
* 最大声压级：125dB for 0.5% THD
* 信噪比：70dB
* 连接器：3芯连线
* 电源: 48V幻象电源箱
2
只
耳机
耳机类型：有线动圈耳机
耳机佩戴方式：头戴护耳式
频响范围：18Hz-20kHz
阻抗：32欧姆
灵敏度：115dB
麦克风：无
缆线长度：2.5m
重量：190g
4
付
耳机分配放大器
每个输出都可调节电平
调节范围从-40dB--+10dB
PSC 耳机DA由单节9V电池供电
时间可超过6小时
可以驱动任何阻抗在25—600欧姆的耳机
PSC耳机分配放大器外表坚固
表面阳极化并静电喷涂处理
配备18”输入电缆和立体声Neutrik耳机(公）接口。
1
台
监听音响
2.1有源音箱
额定功率：28W
音箱材质：木质
功能调节：主音量、低音音量旋钮调节
扬声器单：低音单元：防磁，4英寸纸盆
幅频响应差：＜=5dB20Hz-2
信噪比：≥85dB
防磁功能：全防磁设计，包括低音炮和
输入电源：～220V，50Hz,30W
输入接口：立体声RCA输入口
其它参数：声噪声：＜=38dBA
1
套
主持人操作台

2
套
直播、录制间装饰工程附件
符合国家标准
2
套
稳压电源
输入电压：140～260V 5KVA以上160～250V
输出电压：220V±3% 110V±4%
设有过压保护功能
1
台
UPS不间断电源
工作方式：在线式
额定容量（KVA）>1
输出电压范围（V）215 - 224
输出电压频率范围（Hz）50±0.1
输入电压范围（V）118 - 300
输入电压频率范围（Hz）40 - 60
电源效率85%
2
台
采访机
支持多种录音模式
4
台
录音话筒
技术参数：
类型：背极式电容传声器
指向特性：心形
频率响应：30-18000Hz
灵敏度：-38dB±2dB（0dB=1V/Pa1KHz）
输出阻抗：≤200Ω
最大声压级：132dB（1KHz谐波失真≤1% T.H.D）
信噪比：76dB（1KHz at 1 Pa）
供电电源：幻象48V
尺寸：Φ23mm×150mm
4
只
调音台
技术指标：12通道输入
6路单声道
4路立体声
6个低噪音
高精度MIC前置放大器
可切换幻象电源
插入式I/0、4条总线
3波段均衡器
高通滤波器
1
台
万向话筒支架

2
付
桌面话筒支架

4
付
网络交换机
用于Soho和SMb的高性价比的千兆级解决方案
16 口 10/100/1000Mbps 的千兆级端口
32Gbps背板带宽
在所有端口的自动MDI/MDIX转换
安全的存储转发交换配置
用于10/100Mbps以太网的全双工模式或半双工模式
千兆级速率为2000Mbps的全工模式
IEEE802.3x 流量控制
支持9,600bytes巨型帧
支持IEEE802.1p QoS (4 队列)
支持线缆诊断功能
遵守RoHS认证
即插即用安

1
台
广播自动播出控制仪
27 广播自动播出控制仪 可控制各种广播设备自动开关机和功能动作以及机房电源。
提供全自动播出、人工集中控制播出和人工手动播出三种播出方式。
自动识别休息日。设定休息日后，播出系统自动识别，自动停止播出。
具有掉电记忆功能。播控仪掉电后，播出程序和系统时间、日期不会丢失。掉电后恢复供电时，系统自动恢复正常工作。可分区控制广播定时播音。

1
台
数码电子母钟
符合国家标准
1
个
数码电子子钟
符合国家标准
1
个
辅材
符合国家标准
1

安装调试费

B包
县共缆智能调频广播系统前端配置

300W调频立体声发射机（含天馈系统）
一、发射机采用频率合成技术,通过预置开关,发射频率可在87～108MHz范围内以50 KHz为步长而任意改变,随着输出频率的变化，输出功率将产生变化。高频放大采用宽带加低通滤波器形式，可调元件少，工作稳定，维修方便。1）、频率范围：87～108MHz（频率间隔10KHz）2）、输出功率：300W/±10%3）、残波辐射：≤1mW且低于额定载波60dB4）、预加重：25us 50us 75us任选5）、载频稳定度：200Hz（0～40℃）6）、调制频偏：±75KHz（100％调制）7）、音频输入电平：-13dBm～+14dBm8）、音频输入阻抗：600Ω（平衡）或10KΩ（不平衡）9）、频率响应：30Hz～15KHz≤±0.3 dB10）、谐波失真：30Hz～15KHz内＜0.4％11）、调频信噪比：≥ 60dB（1KHz 100％调制）12）、寄生调幅噪声：≤-50dB（无调制时）13）、副载波抑制度：≤-46dB14）、左右信号电平差：30Hz～15KHz≤内0.4dB15）、立体声分离度：30Hz～15KHz≥50dB16）、供电电源：～220V±10％ 50Hz±1Hz二、发射天线工作频率：满足发射机工作频率要求； 系统增益：≥3dB； 功率容量：≥600W； 输出阻抗：50Ω； 系统驻波比VSWR：≤1.15； 极化方式：水平极化； 天线系统场型：水平场型：全向，不圆度≤士5dB，采用适当的波束下倾。 采用同轴功分器馈电； 提供天线与铁塔的连接构件及天线和馈线的架设和调试； 提供天线系统的水平面方向性图、垂直面方向性图； 机械性能要求: 承受最大风速>200km/h ;使用环境温度：-40C°— +60 C°； 制作材料和工艺要求： 天线材料:天线振子使用优质铝合金管，且壁厚≥2mm；架设安装构件为优质钢材热浸锌；紧固件为优质不锈钢； 功分器材料：选用H62精拉铜管，内导体为铜镀银； 整套天线要求经过防水、防锈处理。天线接头内放置硫化密封圈；天线接头安装注入防水螺纹胶；外用热缩套管热缩；套管口密封胶密封。
1
台
音视频光端机
LED状态指示器可监视所有关键的运行参数
单光纤传输，传输距离40Km
FC光学连接器
独立式结构
1
对
调频调制器
◆基本要求
*符合国家广电总局颁布的行业标准
*具备国家广电总局设备入网有效认证和入网检测报告。
◆功能要求
*信号调制度同步LED指示
*实行自动锁相输出频率稳定
*具有副载波(SCA)调制功能
*19英寸标准机架结构
◆技术参数
*频率范围：87MHZ～108MHZ，频率合成，连续可调，步进50KHz；
*载频频率允许偏差：≤1KHZ
*载波输出电平：≥110dBμV ，15dB可调
*寄生输出：≤-60 dB
*最大频偏：±75KHz(100%调制时)
*预加重时间常数：50μS
*音频总谐波失真：≤0.5%
*信噪比：≥60dB
*音频频率响应：≤±0.5 dB(100HZ～10KHZ)
*音频输入电平：0dBm/600Ω（不平衡）
*音频输入接口：莲花座
*射频输入接口：公制F座
*SCA输入接口：莲花座
*电源电压：交流220V±10%
2
台
智能编码控制器主机
◆功能要求*各功能操作由中文液晶屏实时显示；*数据发送情况同步LED指示；*可自动发全开、全关指令；*可代替电脑完成对终端设备的开、关机，音量大小等按乡镇、村、组进行全部、分片或单机控制，直接对终端设备可调技术参数进行调节。*可与电脑联机控制，并根据电脑流程自动对终端设备的开、关机，音量大小等按乡镇、村、组进行全部、分片或单机控制，直接对终端设备可调技术参数进行调节。*具有多级联机功能和自动播放功能；*具有广播断电自动恢复功能；*具有通过远程通讯系统控制播出的功能；*具备安全性，唯一性，可以确保在严密授权管理条件下的唯一性和通用性，既能保证授权条件下设备的互换性，更能保证授权条件下设备的安全性；可自动识别通讯工具来电号码，并只对预置授权电话号码和密码开放控制功能，且具备电话号码预存、来电显示等安全防控功能；*具有32位以上编码处理能力，支持符合重庆市文广局颁布的《寻址调频广播接收终端编码规范》的县、镇、村、组四级编码功能，采用标准规范的加密算法，确保编码安全。*标准RS-232　9针数据接口；*19寸标准机架结构。◆技术参数*SCA载波频率：67kHz；*频率稳定度：±10Hz*传送速率：1200bps；*67kHz输出幅度：0-5V/600Ω连续可调*SCA输出接口：莲花座*地址码容量：8位编码，总容量＞1千万个*受控电源功率：≥500W*工作电压：AC220V±10%，50Hz±10Hz*工作环境温度：-5℃～+45℃（2）设备附加功能为了提升系统智能化、集成化程度，本技术规范要求设备提供商必须至少保证在上述其中一类设备中组合以下系统附加功能，可在设备投标的技术应答书中提出对下列系统附加功能优化组合集成模式。A、电话播控功能◆功能要求*电话登陆操作全程中文语音提示；*通过电话对终端设备的开、关机，音量大小等按乡镇、村、组进行全部或分片区控制；*区县正常联播时段允许镇村电话应急插播，区县应急广播时段禁止镇村电话应急插播；*电话远程控制广播设备；*电话远程播出话音内容；*6位登陆密码且可随时修改；*电话自动接通响铃次数可随时修改；*电话播控状态工作指示；◆技术参数*电话输入接口：固话或交换机(符合中国邮电部C6以上程控交换机规范)*电话接口注入电压：43V-70V*电话播控频响：250Hz-5KHz
2
台
数字广播录编播一体机
（1）主要功能需求：
能够结合声卡对音频进行录制、制作、保存
（2）技术参数：
CPU：4Ghz
内存：4G以上,DDR2 667
硬盘：500G
光驱：DVD-RW
液晶显示器：19寸
工作电压：AC220V±15% 50Hz±10Hz
2
台
12路调音台
（1）性能特点
带3段以上EQ调节
具备PFL（推子前监听）功能
带48V幻象供电
具备AUX输出端口
（2）技术指标
等效输入噪声：-125dbu
通频带谐波失真：0.2%
频率范围：20hz-20khz
幅值允差：+0.5db,-1.0db
通道间串音衰减：70db(100hz-10khz)
通道间相位差：1度(1KHZ),5度(10Khz)
通道间电平差：±0.5db
输入/输出最高电平：±22dbu
工作电压：AC220V±15% 50Hz±10Hz
1
台
电脑
（1）主要功能需求：
需要用软件控制智能广播或编码系统管理；
（2）技术参数：
CPU：4Ghz
内存：4G以上,DDR2 667
硬盘：500G
光驱：DVD-RW
液晶显示器：19寸
工作电压：AC220V±15% 50Hz±10Hz
1
台
调频专用接收机
1、频率范围：FM87MHz～108MHz AM522KHz～1611KHz2、信噪比：FM≥46dB AM≥36dB 3、灵敏度：FM≤2Uv AM≤6Mv4、输出电平：500mV5、输出阻抗：1KΩ6、工作电压：AC220V±10％ 50 Hz±10Hz
1
台
监听音箱
符合国家标准
2
套
话筒
1、形　　式：有线,台式
2、换能方式：动圈式或电容式
3、频率响应：60Hz～16KHz
4、灵敏度：-85～-35dB
5、输出阻抗：100～600Ω
6、动态范围：120～130 dB
7、供电电压：DC2×1.5V
4
只
标准机柜（1米）
符合国家标准
1
个
耳机
耳机类型：有线动圈耳机
耳机佩戴方式：头戴护耳式
频响范围：18Hz-20kHz
阻抗：32欧姆
灵敏度：115dB
麦克风：无
缆线长度：2.5m
重量：190g
4
付
8路音频切换器
符合国家标准
1
台
5KW稳压电源
输入电压：140～260V 5KVA以上160～250V
输出电压：220V±3% 110V±4%
设有过压保护功能
1
台
31个乡镇智能广播系统配置

调频调制器
◆基本要求
*符合国家广电总局颁布的行业标准
*具备国家广电总局设备入网有效认证和入网检测报告。
◆功能要求
*信号调制度同步LED指示
*实行自动锁相输出频率稳定
*具有副载波(SCA)调制功能
*19英寸标准机架结构
◆技术参数
*频率范围：87MHZ～108MHZ，频率合成，连续可调，步进50KHz；
*载频频率允许偏差：≤1KHZ
*载波输出电平：≥110dBμV ，15dB可调
*寄生输出：≤-60 dB
*最大频偏：±75KHz(100%调制时)
*预加重时间常数：50μS
*音频总谐波失真：≤0.5%
*信噪比：≥60dB
*音频频率响应：≤±0.5 dB(100HZ～10KHZ)
*音频输入电平：0dBm/600Ω（不平衡）
*音频输入接口：莲花座
*射频输入接口：公制F座
*SCA输入接口：莲花座
*电源电压：交流220V±10%
31
台
30W调频广播发射机(含天馈线系统)
一、发射机采用频率合成技术,通过预置开关,发射频率可在87～108MHz范围内以50 KHz为步长而任意改变,随着输出频率的变化，输出功率将产生变化。高频放大采用宽带加低通滤波器形式，可调元件少，工作稳定，维修方便。1）、频率范围：87～108MHz（频率间隔10KHz）2）、输出功率：30W/10W/±10%3）、残波辐射：≤1mW且低于额定载波60dB4）、预加重：25us 50us 75us任选5）、载频稳定度：200Hz（0～40℃）6）、调制频偏：±75KHz（100％调制）7）、音频输入电平：-13dBm～+14dBm8）、音频输入阻抗：600Ω（平衡）或10KΩ（不平衡）9）、频率响应：30Hz～15KHz≤±0.3 dB10）、谐波失真：30Hz～15KHz内＜0.4％11）、调频信噪比：≥ 60dB（1KHz 100％调制）12）、寄生调幅噪声：≤-50dB（无调制时）13）、副载波抑制度：≤-46dB14）、左右信号电平差：30Hz～15KHz≤内0.4dB15）、立体声分离度：30Hz～15KHz≥50dB16）、供电电源：～220V±10％ 50Hz±1Hz二、发射天线工作频率：满足发射机工作频率要求； 系统增益：≥3dB； 功率容量：≥600W； 输出阻抗：50Ω； 系统驻波比VSWR：≤1.15； 极化方式：水平极化； 天线系统场
