游泳池臭氧发生器.doc

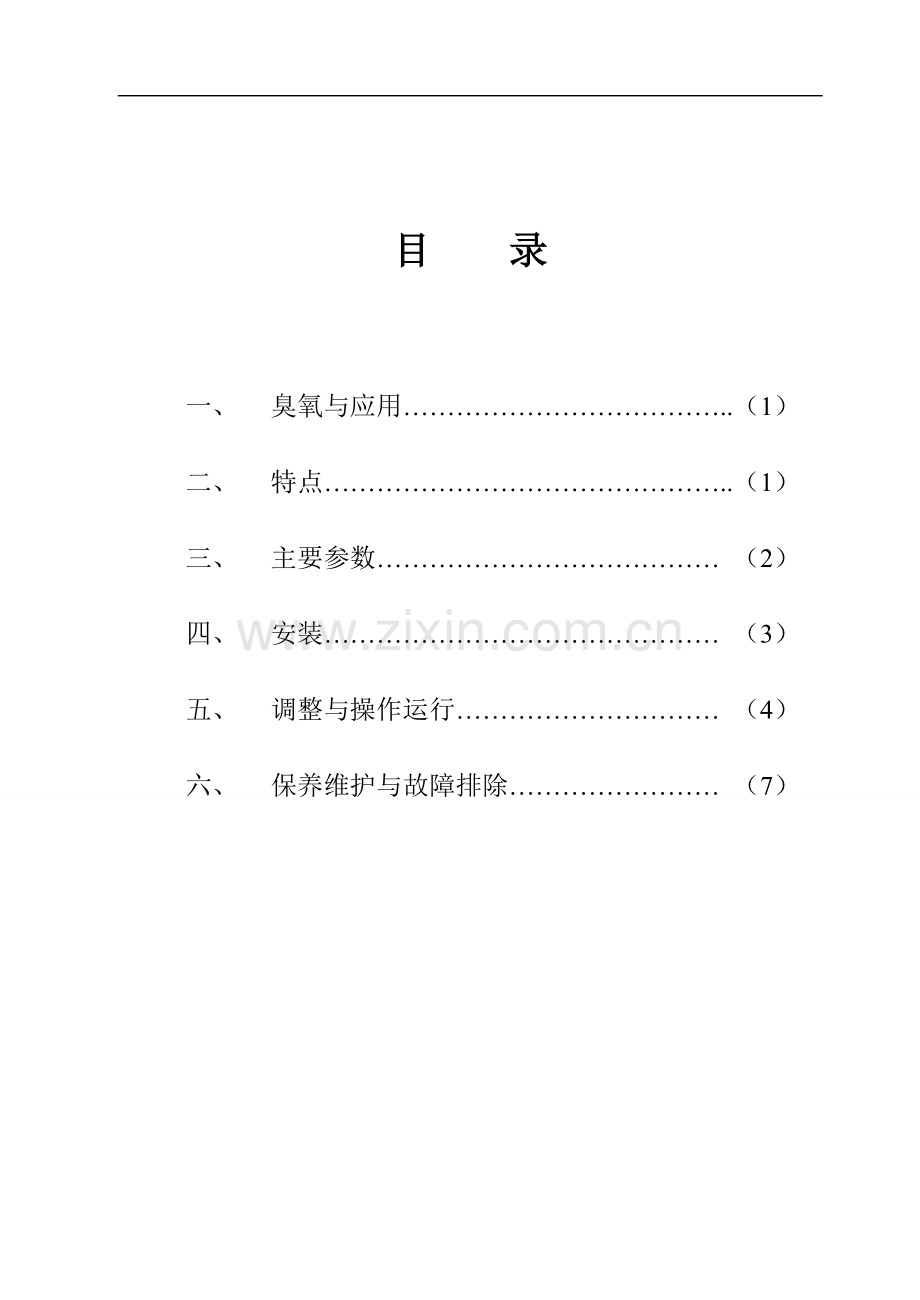

目 录

一、 臭氧与应用………………………………..（1）
二、 特点………………………………………..（1）
三、 主要参数………………………………… （2）
四、 安装……………………………………… （3）
五、 调整与操作运行………………………… （4）
六、 保养维护与故障排除…………………… （7）

一、 臭氧与应用

本机是以制氧机产生氧气为气源，经高频高压电晕放电产生臭氧的装置。
臭氧是氧的同素异形体，分子式为O3，化学性质活泼，是一种氧化能力仅次于氟的强氧化剂，氧化后残余的臭氧经一定时间，可自行分解为氧气，因而没有二次污染，国际上公认为最清洁的消毒剂。臭氧作为强氧化剂和消毒灭菌剂，可广泛用于自来水消毒，污水净化处理以及化工、石化、湿法、冶金等行业的氧化工序，轻纺、造纸、化工橡胶、电镀、生物、制药、电子、畜牧水产、食品饮料等行业的氧化灭菌、除臭、净化、脱色等诸多方面，在废水处理方面，臭氧可以有效地去除苯、酚、氨氮、氰化物、芳香烃、有机磷、有机氯，以及砷、铁、锰等离子，并可使一些难于用生化法降解的有机物分解，降低水中COD、BOD值，降低色度。在杀菌方面，臭氧不但杀菌能力强，而且在灭活病毒，杀灭与抑制霉菌方面有其特殊能力，因而亦可用于食品饮料加工与食品保鲜贮藏领域。
由于臭氧化学性质活泼，极易分解而难于贮存运输，因而只能在现场用臭氧发生器制造。

二、 特 点

本臭氧发生器是为用于游泳池，水簇馆等场所，对水进行高效的消毒灭菌而研制开发的，具有高效、集成、控制功能完备的特点，实现了该类产品技术的更新换代，达到了国际领先的技术水平。
本机气源由制氧机产生氧气，获得符合要求的洁净、干燥、低温的氧气，解决了因高湿气源而影响臭氧产量，并产生氮氧化物，加剧电极腐蚀而影响臭氧发生器使用寿命和可靠性的问题。
本机生产臭氧的放电器件采用国际近十年发展起来的新型特种搪瓷介电材料，耐电冲击与机械冲击能力远优于玻璃介质与陶瓷介质，同时采用了新型高频大功率开关电源驱动，这些新技术的采用使本机比传统的工频臭氧发生器效率提高10倍以上。
本机控制对水流、电等多种参数实施自动检测与保护，保证系统安全正常运行。
本机设计有冷却水循环系统，需要用户提供洁净水源及排水通道。

三、 主要参数

臭氧产量： 30g/h
臭氧出口浓度：120mg/L 水中臭氧浓度：2mg/L.
以上参数在标准条件下（STP：1大气压，气温20℃），冷却水温20℃时测定的，允许误差10% 。

配 置：臭氧发生管 1支
高频逆变电源 300W
冷却水用水量： 1m3/h；
冷却水水温： <250C
冷却水温升： <50C
冷却水压力： ≤0.1 MPa；
电 源： AC220V 50Hz
外形尺寸： 700×490×1510mm
重 量： 约100kg
四、 安装
1、 到货后应检验有无运输损坏，尤其注意搪瓷管有无破损，各部件安装螺钉有无松动脱落。
2、 机器放置环境应保持清洁、干燥，机器周围及地面无粉尘，避免杂物堆积。
3、 打开前下门，供水管路接通用户自备水源（注意：冷却水排出管路不要形成封闭回路，应对空排放，以免自控装置误判有无冷却水状态）。
4、 接通AC220V/50Hz电源，电源必须有可靠接地以保证安全和防止电磁信号的干扰，接地电阻应符合安全标准。本机内有高压放电电路，用户须切实重视安全操作规程。
5、 臭氧输出管路请用不锈钢管、PVC管、硅橡胶管或氟塑料管接至负压道内。管路应尽量短，且内径不小于Φ10mm。

五、 调整与操作运行

1. 本机流程
工作流程：当电磁阀打开时，制氧机产生的氧气经过减压阀进入流量计，氧气经过氧气分配器一端进入臭氧放电室，另一端进入面板压力表，此压力表显示压力为臭氧放电室氧气压力。臭氧电路启动则产生臭氧经四氟管道输送到出口电磁阀，再由此端到截止阀配送到客户使用端。
在放电室工作时需提供冷却水，对内电极外电极进行水冷。
2. 监测
本机装有水流与电路等各个测控点，当水流断流或高频逆变电源有故障时，臭氧电路将被自动切断，工频电路短路或过流由空气开关自动保护。
3. 运行中的几个问题
A电源插座必须有可靠的接地，以保证安全。
B未经培训合格的人员不得擅动本机，本机内有高电压部件，要严格注意安全，开机时不得开启柜门，检修维护时必须切断电源。
C开机前接好外接冷却洁净水源，并开机观察确保无漏水环节，开机过程中如因环境温度过高等造成冷却水温升过高不能保证工作，则应加大冷却水量。
D开机前应接好臭氧出气管路，并在手动档开启制氧机机，检查气路是否存在漏气现象。
E长时间停机应排空冷却水，关闭臭氧出口阀门以保证放电室干燥，冬季尤其须注意排水以防冰冻，冻裂搪瓷管。
F制氧机应保证足够气压气量，如供气不足应及时检修。
G本机正常工作电压为220V，如用户地区供电电压不稳，应加设稳压电源。
4. 操作程序
①接上进、出水管和出气管，将水路、气路的进出口控制阀置于全开位。在使用中适量调节即可。
② 通入冷却水，接通AC220V电源。
③手动方式：按下“启动” 和“制氧”钮，开启制氧机，然后缓慢调节制氧机上的调压阀、流量计上的调节钮和臭氧出口的背压阀，使氧气流量控制在10L/min，气压控制在0.034Mpa.待气量、气压稳定后，延时6分钟后按启动“臭氧”钮，此时臭氧发生器工作，调节“产量调节”钮（顺时针电流上升，臭氧产量增加，逆时针电流下降，臭氧产量降低），达到应用要求（0~~~2.6A）。运行完毕，按“臭氧停止”钮，关闭臭氧系统，五分钟后，按“制氧停止”钮，关闭制氧机，最后断掉冷却水。
自动方式则按下启动后制氧和臭氧按钮都无需按动即可由PLC程序自动运行。如遇紧急情况可按面板紧急停止按钮停止整机运行。
5.臭氧出口连接水管管道负压口必须安放单向阀，防止管道中的水反流到臭氧管中。
六、 保养维护与故障排除

1. 正常工作条件
臭氧发生器正常工作的基础是正常供水、供气、供电。
正常供气是指有足够气量经过进入臭氧发生器， 正常供水除保证正常的冷却水量，水温外，，故应定期检查、清洗和维护保养与维护，故障排除。
（1） 工作人员经常检查放电室外壁与下方，有无漏水、滴水现象（外漏），水管气管接头漏水，漏气用户可自行修理。
运行中电流表指针抖动电流突然变大，以及放电声音异常都说明放电室工作不正常，除电源电路工作不正常以外，放电室发生故障与冷却水的内漏均会引起这种现象，如内漏严重还可能引起空气开关跳闸脱扣，此时请与供应商联系，勿擅自拆卸检查。
（2） 注意调节好冷却水量，过少，将无法保证冷却效果，冷却水温升不应超过50C；过大，可能导致压力过高造成管路漏水。
（3） 每半年清扫整机一次，其中包括下箱机械部件，上箱放电室，电器箱，尤其是高压变压器及高压线，以防发生沿面放电打火。

以上部分请操作人员一定要熟记并严格按照要求规范操作!
如遇紧急情况可与联系13775303112 周先生。
5
