质量通病报审表及防治措施.docx

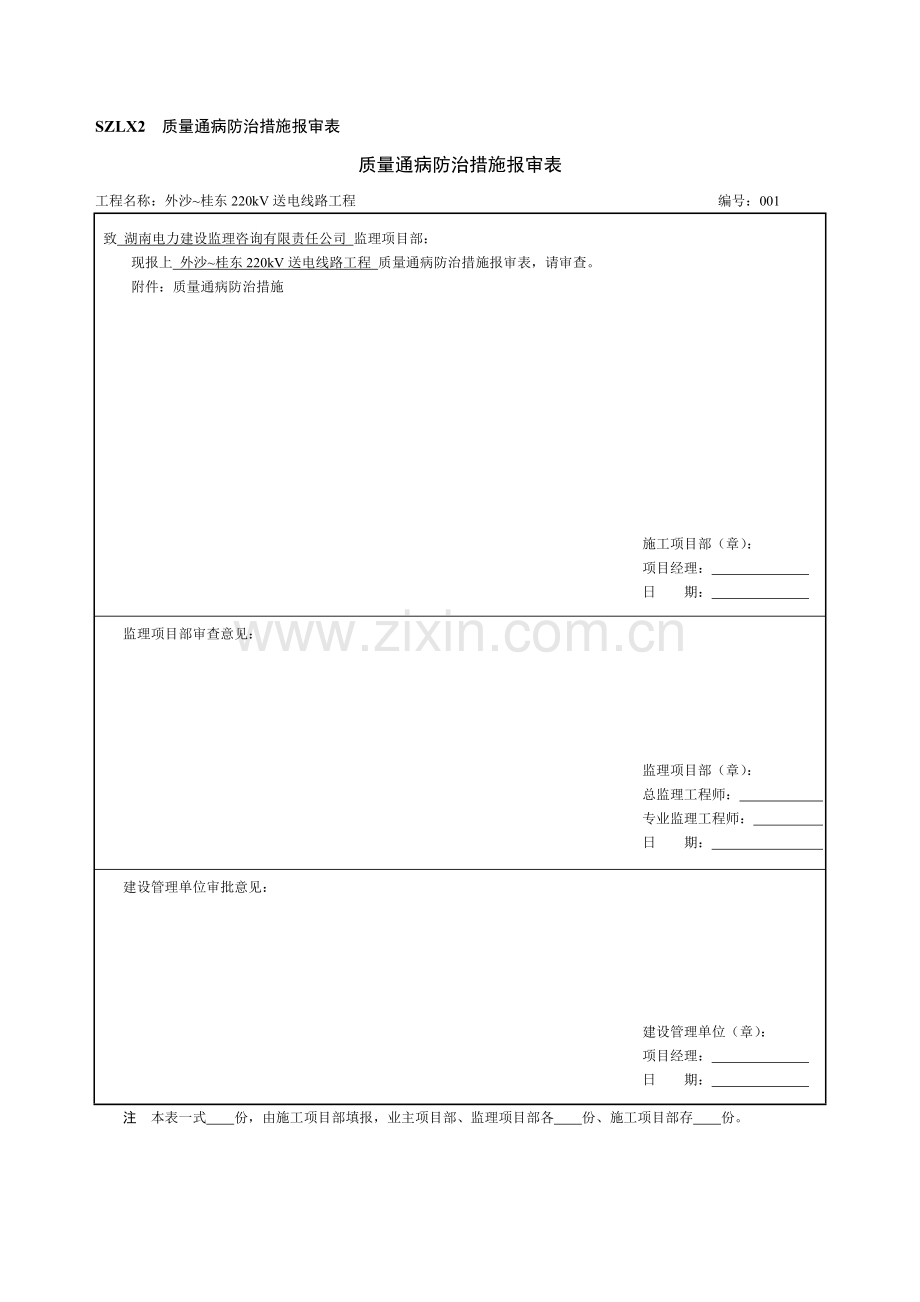

SZLX2 质量通病防治措施报审表
质量通病防治措施报审表
工程名称：外沙~桂东220kV送电线路工程 编号：001
致 湖南电力建设监理咨询有限责任公司 监理项目部：
现报上 外沙~桂东220kV送电线路工程 质量通病防治措施报审表，请审查。
附件：质量通病防治措施

施工项目部（章）：
项目经理：
日 期：
监理项目部审查意见：

监理项目部（章）：
总监理工程师：
专业监理工程师：
日 期：
建设管理单位审批意见：

建设管理单位（章）：
项目经理：
日 期：
注　本表一式 份，由施工项目部填报，业主项目部、监理项目部各 份、施工项目部存 份。
附件：
质量通病防治措施
工程项目名称：外沙~桂东220kV送电线路工程
建设单位
湖南省电力公司电网建设运行分公司
施工单位
湖南省电网建设公司
单位工程
外沙~桂东220kV送电线路工程
监理单位
湖南省电力建设监理咨询有限责任公司
开工日期
2011年11月30日
工程地点
湖南省郴州市
竣工日期
2012年10月30日
序号
防治项目
主要措施
1
测量仪器失准，测量误差超标；直线桩横向偏移超标。
1、定期送检达到精度要求；2、砍伐林木，尽量通视；
3、多台仪器交汇测量；4、加强培训、定期考核、执证上岗、责任到位
2
档距误差超标，高程误差大，弧垂点对地安全距离偏小。
1、向设计工代、工程监理反映，及时纠正；
2、技术员向测工逐基段交底，及时解疑。
3
被跨越物、地形凸起点风偏及对地净空小于设计值。
1、技术员及时进向设计工代反映，或向当地政府交涉，或向当地政府交涉，沟通；2、必要时设计变更；
3、复测准确。
4
分角桩及位移值不准确，直线杆塔未校对付桩。
1、仔细复算，看懂施工资料；2、重新交汇测量，恢复测桩；3、对分坑结果复核后再施工。
5
降基及放坡未满足规定要求。
加强现场监管，未到规定要求，不得交付工作面。
6
布筋不匀、钢筋笼松散变形。
扎点多、扎点紧，整体就位，采取防变形措施，就位后调整。
7
砂、石料二次污染。
1、采购洁净砂、石料；2、现场清洗泥物；3、采取隔离铺垫措施。

施工项目总工： 年 月 日

施工项目经理： 年 月 日
注　本表一式　　份，由施工项目部填报，业主项目部、监理项目部各　　份、施工项目部存　　份。
质量通病防治措施
工程项目名称：外沙~桂东220kV送电线路工程
建设单位
湖南省电力公司电网建设运行分公司
施工单位
湖南省电网建设公司
单位工程
外沙~桂东220kV送电线路工程
监理单位
湖南省电力建设监理咨询有限责任公司
开工日期
2011年11月30日
工程地点
湖南省郴州市
竣工日期
2012年10月30日
序号
防治项目
主要措施
8
主柱断面尺寸偏差，鼓肚、凹陷、蜂窝、麻面、水泡、接缝漏浆、蜂窝、麻面。/砼质量低、工艺差。
1、采用统一模板，调平变形模板，接缝严密；2、扣件齐全、支撑牢固；3、严格水灰比，加强周边及棱角震捣力度；4、按规定时间拆模，方法得当。
9
同组地螺与主柱中心偏移，外露尺寸超标。
1、同组地螺入坑及浇制时反复核对尺寸，并定位固定；2、注意对称进料与震捣力度方向；3、全过程监测。
10
整体位移、扭转超标。
1、校对中心桩准确度；
11
洞口变形，洞口坍塌。
1、采用人工挖凿，尽量少爆破，浅爆孔，少药量，微爆破；2、对土质松软者，请设计鉴定处理；3、雨天须做好防护措施。
12
塔材装运中错材、丢材、弯曲、变形。
1、整基打捆，小件打包；2、轻拿轻放、文明装卸；
3、吊点处用软物保护塔材；4、运输单位资质合格，管理健全。
13
塔材弯曲变形、斜拉、强拧
1、加工厂严格试组装及出厂检验；
2、现场安装认真清点对号；
3、运输作好保护措施，防止塔材变形。
14
掉锌、脱漆。/削弱防腐性能。
1、起吊钢丝绳或临时拉线与杆塔材绑扎处用软物防护；2、补喷防腐漆。
15
螺丝穿向不一，漏装螺丝、垫片、防松罩、脚钉或螺丝长代短用，普通型代防卸型用。
1、熟悉图纸，认真交底，明确责任；
2、认真核对，做好现场装材的充分准备。
16
斜材装反，形成积水面。
1、施工负责人统一指挥，加强监督；
2、熟悉图纸，认真交底，明确责任。

施工项目总工： 年 月 日

施工项目经理： 年 月 日
注　本表一式　　份，由施工项目部填报，业主项目部、监理项目部各　　份、施工项目部存　　份。

质量通病防治措施
工程项目名称：外沙~桂东220kV送电线路工程
建设单位
湖南省电力公司电网建设运行分公司
施工单位
湖南省电网建设公司
单位工程
外沙~桂东220kV送电线路工程
监理单位
湖南省电力建设监理咨询有限责任公司
开工日期
2011年11月30日
工程地点
湖南省郴州市
竣工日期
2012年10月30日
序号
防治项目
主要措施
17
杆塔材污秽。
1、堆放场地采取隔垫措施；
2、及时清洗污秽塔材。
18
螺栓紧固不到位。
1、加强自检、施工过程中补紧到位；
2、根据规格、材质不同调整扳手扭矩力。
19
导地线（含OPGW）磨伤、挂伤、散股、断丝、起泡、毛刺。
1、采取清障、搭架并支垫，使导、地线悬空；
2、设置上扬滑车。
20
导地线（含OPGW）磨伤、挂伤、散股、断丝、起泡、毛刺。
1、做好滑轮维护保养，使用灵活滑轮；2、调整转、导向滑轮锚固点角度。3、控制牵放速度基础保持一致；4、调整制动，可靠运行；5、摆平余线，避免起泡。
21
直线接续管弯曲变形。
1、选择符合规定要求的放线滑车；2、科学合理选择放线区段，不超过规范要求的档数规定；3、采用校直工具进行空中校直；4、选择韧性好的绑扎铁丝，将保护罩绑扎牢固；5、选用合格的保护罩；6、垂直档距大的塔位采用双滑轮。
22
多分裂导线空中绞结。
1、线间牵引速度保持一致；2、适当调整张力；3、地面监护，减速牵引。
23
OPGW展放过程外层起泡。
1、降低牵引速度；2、适当减少张力；
3、尽量少采用转向牵引展放，或减小转向角度，加大转向滑轮轮径；4、尽量缩短转向滑轮与张力机之间的距离；5、增设接线盒及配套金具;6、选用合适的OPGW展放滑轮。

施工项目总工： 年 月 日

施工项目经理： 年 月 日
注　本表一式　　份，由施工项目部填报，业主项目部、监理项目部各　　份、施工项目部存　　份。
质量通病防治措施
工程项目名称：外沙~桂东220kV送电线路工程
建设单位
湖南省电力公司电网建设运行分公司
施工单位
湖南省电网建设公司
单位工程
外沙~桂东220kV送电线路工程
监理单位
湖南省电力建设监理咨询有限责任公司
开工日期
2011年11月30日
工程地点
湖南省郴州市
竣工日期
2012年10月30日
序号
防治项目
主要措施
24
多分裂导线线间鞭击。
1、合理安排附件安装工作；特别对档距大，微气象、微地形区域紧线后，及时装设间隔棒；2、检查导线状况，作好记录，及时处理。
25
压接管扭转、弯曲。
1、施压前放松导地线，使之自由摆平；
2、施压时以一模为基准，找正中心逐级对准施压；3、压后调整压接管直线度。
26
咬边厚。
1、更换模具，或定期检查修正模具尺寸；
2、调整液压机减载阀针塞或更换漏油部件，使液压力达到规定值。
27
导线表面磨伤、划痕、毛刺。
1、采用灵活滑车；2、采用净洁绳索，地面铺垫彩条布隔离；3、制动器保持清洁、干净；4、作好记录，装间隔棒时，观察导线状况，适时处置。
28
紧线后，杆塔局部弯曲或发生倾斜、扭转。
1、补齐所有缺件；
2、紧线前拧紧一遍螺丝，满足规定要求；
3、更换塔材或处置孔距。
29
导地线损伤，如压伤、断股。
1、及时处理跳槽跳轮，防止伤害；2、清除妨碍导线牵引的障碍物；3、保持张力一致，避免大风环境下作业；
4、过夜采取临时措施，防鞭击；5、采用合格码线器并一次性码牢靠；6、钢丝绳与导地线接触处必须采用软物保护。

施工项目总工： 年 月 日

施工项目经理： 年 月 日
注　本表一式　　份，由施工项目部填报，业主项目部、监理项目部各　　份、施工项目部存　　份。

质量通病防治措施
工程项目名称：外沙~桂东220kV送电线路工程
建设单位
湖南省电力公司电网建设运行分公司
施工单位
湖南省电网建设公司
单位工程
外沙~桂东220kV送电线路工程
监理单位
湖南省电力建设监理咨询有限责任公司
开工日期
2011年11月30日
工程地点
湖南省郴州市
竣工日期
2012年10月30日
序号
防治项目
主要措施
30
导地线弧垂偏差，间隔棒倾斜。
1、计算准确，校核无漏项；2、校准仪器，读数准确；3、检查放线滑轮的灵活性，轴承加润滑剂；4、利用调节扳或加减延长环调整弧垂。
31
缺少开口销或闭口销，或未开口，或穿的方向不对。
1、落实责任制；2、带有备品。
32
合成绝缘子损坏。
1、采用软梯或硬梯出线；2、严禁碰撞、蹬踏合成绝缘子；
3、防止尖物划伤。
33
绝缘子、金具、防震锤、间隔棒的规格和数量不符合设计要求。
加强责任心，落实责任制。
34
金具、防震锤、间隔棒等生锈。
1、严把进货检验关；2、防止损坏。
35
瓷瓶大口、碗头大口、金具螺栓穿向不符合要求。
1、加强责任心和落实责任制；
2、做好施工交底。
36
瓷瓶脏污。
1、加强责任心和落实责任制；2、瓷瓶安装前进行清洁。
37
防震锤、阻尼线安装距离不符合要求；防震锤锤头方向装反，防震锤与地面不垂直，或锤体不直。
1、加强责任心和落实责任制；2、提高安装工艺水平。
38
跳线与耐张金具互磨。
1、更改设计；2、增加支撑间隔棒。

施工项目总工： 年 月 日

施工项目经理： 年 月 日
注　本表一式　　份，由施工项目部填报，业主项目部、监理项目部各　　份、施工项目部存　　份。
