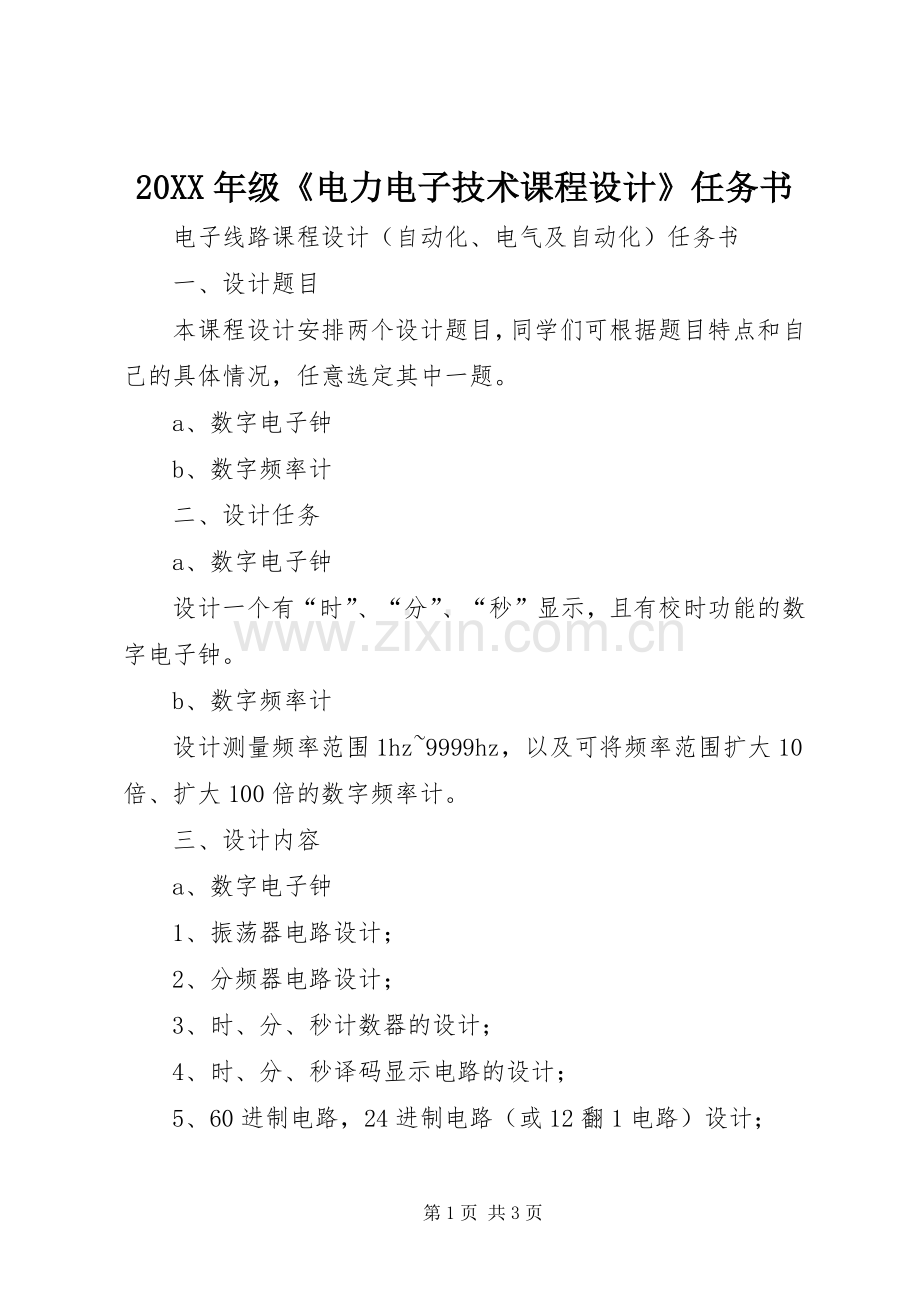

20XX年级《电力电子技术课程设计》任务书
电子线路课程设计（自动化、电气及自动化）任务书
一、设计题目
本课程设计安排两个设计题目，同学们可根据题目特点和自己的具体情况，任意选定其中一题。
a、数字电子钟
b、数字频率计
二、设计任务
a、数字电子钟
设计一个有“时”、“分”、“秒”显示，且有校时功能的数字电子钟。
b、数字频率计
设计测量频率范围1hz~9999hz，以及可将频率范围扩大10倍、扩大100倍的数字频率计。
三、设计内容
a、数字电子钟
1、振荡器电路设计；
2、分频器电路设计；
3、时、分、秒计数器的设计；
4、时、分、秒译码显示电路的设计；
5、60进制电路，24进制电路（或12翻1电路）设计；

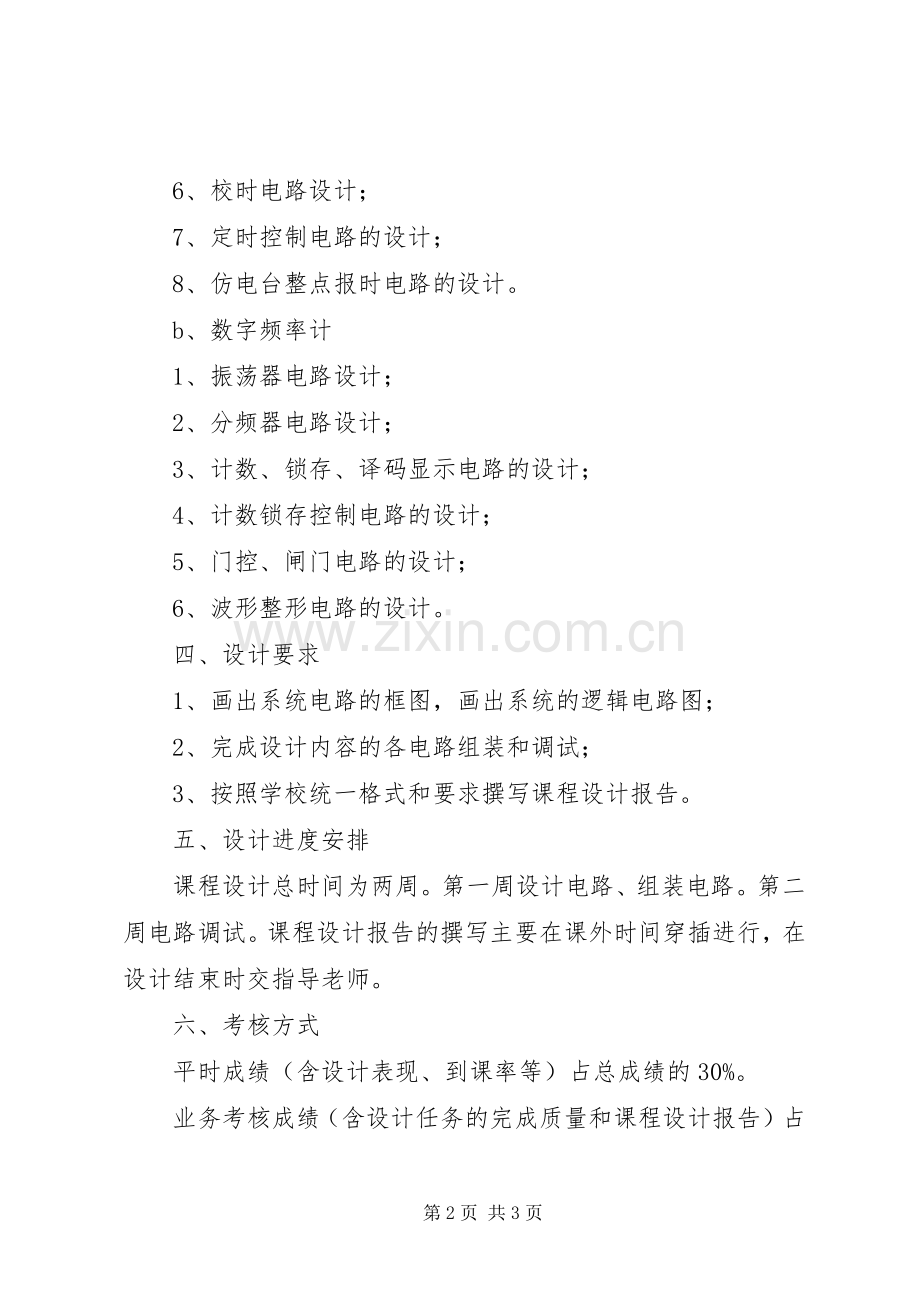

6、校时电路设计；
7、定时控制电路的设计；
8、仿电台整点报时电路的设计。
b、数字频率计
1、振荡器电路设计；
2、分频器电路设计；
3、计数、锁存、译码显示电路的设计；
4、计数锁存控制电路的设计；
5、门控、闸门电路的设计；
6、波形整形电路的设计。
四、设计要求
1、画出系统电路的框图，画出系统的逻辑电路图；
2、完成设计内容的各电路组装和调试；
3、按照学校统一格式和要求撰写课程设计报告。
五、设计进度安排
课程设计总时间为两周。第一周设计电路、组装电路。第二周电路调试。课程设计报告的撰写主要在课外时间穿插进行，在设计结束时交指导老师。
六、考核方式
平时成绩（含设计表现、到课率等）占总成绩的30%。
业务考核成绩（含设计任务的完成质量和课程设计报告）占总成绩的70%。
七、参考资料
［1］梁宗善·电子技术基础课程设计·华中科技大学出版社，2009［2］朱定华·电子电路测试与实验·清华大学出版社，2004
［3］朱定华·模拟电子技术基础·清华大学出版社北京交通大学出版社，2005［4］朱定华·现代数字电路与逻辑设计·清华大学出版社北京交通大学出版社，2007
［5］华成英，童诗白·模拟电子技术基础（第四版）·高等教育出版社，2006［6］阎石·数字电子技术基础（第五版）·高等教育出版社，2006
［7］康华光·电子技术基础（第五版）模拟部分·高等教育出版社，2006［8］康华光·电子技术基础（第五版）数字部分·高等教育出版社，2006［9］陈大钦，罗杰·电子技术基础实验（第三版）·高等教育出版社，2008［10］罗杰，谢自美·电子线路设计·实验·测试（第四版）·电子工业出版社，2008
［11］毕满清·电子技术实验与课程设计（第三版）·机械工业出版社，2005
