齿距累积公差Fp.doc

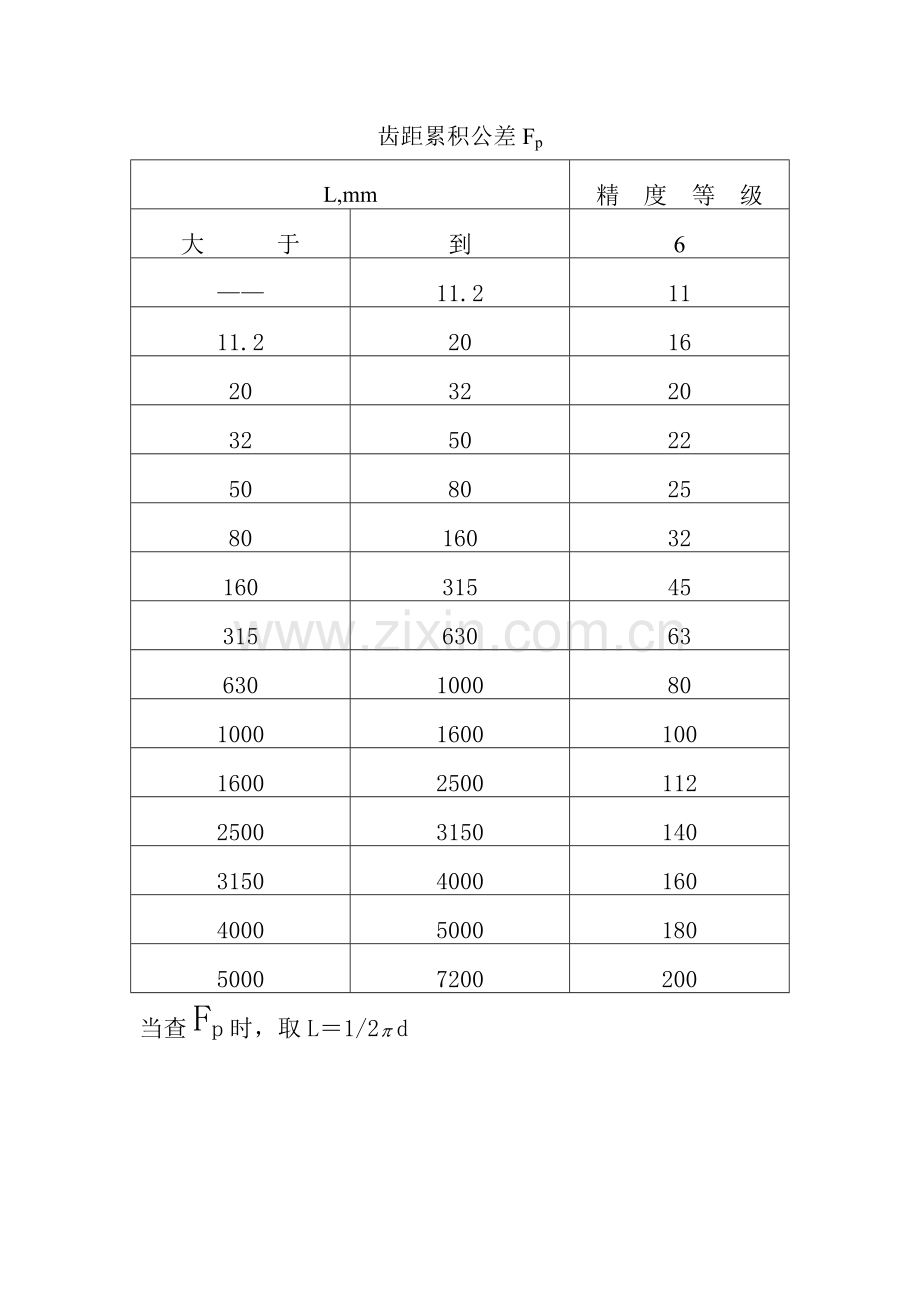

齿距累积公差Fp
L,mm
精 度 等 级
大 于
到
6
——
11.2
11
11.2
20
16
20
32
20
32
50
22
50
80
25
80
160
32
160
315
45
315
630
63
630
1000
80
1000
1600
100
1600
2500
112
2500
3150
140
3150
4000
160
4000
5000
180
5000
7200
200
当查Fp时，取L＝1/2d

齿向公差F值

有效齿宽mm
精度等级
大于
到
6
—
40
9
40
100
12
100
160
16
160
250
19
250
400
24
400
630
28

注: 有效齿宽是指一对相啮合的齿轮在齿宽上相搭接的宽度。

分度圆直径mm
法向模数
mm
齿形公差f
齿距极限偏差±fpt
精度等级
大于
到
6
6
——
125
1～3.5
8
10
3.5～6.3
10
13
6.3～10
12
14
125
400
1～3.5
9
11
3.5～6.3
11
14
6.3～10
13
16
10～16
16
18
16～25
20
22
400
800
1～3.5
12
13
3.5～6.3
14
14
6.3～10
16
18
10～16
18
20
16～25
24
25
25～40
30
32
800
1600
1～3.5
17
14
3.5～6.3
18
16
6.3～10
20
18
10～16
22
20
16～25
28
25
大于
到
法向模数
mm
齿形公差f
齿距极限偏差±fpt
精度等级
精度等级
6
6
800
1600
25～40
36
32
1600
2500
1～3.5
24
16
3.5～6.3
25
18
6.3～10
28
20
10～16
30
22
16～25
36
28
25～40
42
36
2500
4000
1～3.5
32
18
3.5～6.3
34
20
6.3～10
36
22
10～16
38
25
16～25
45
28
25～40
50
36
