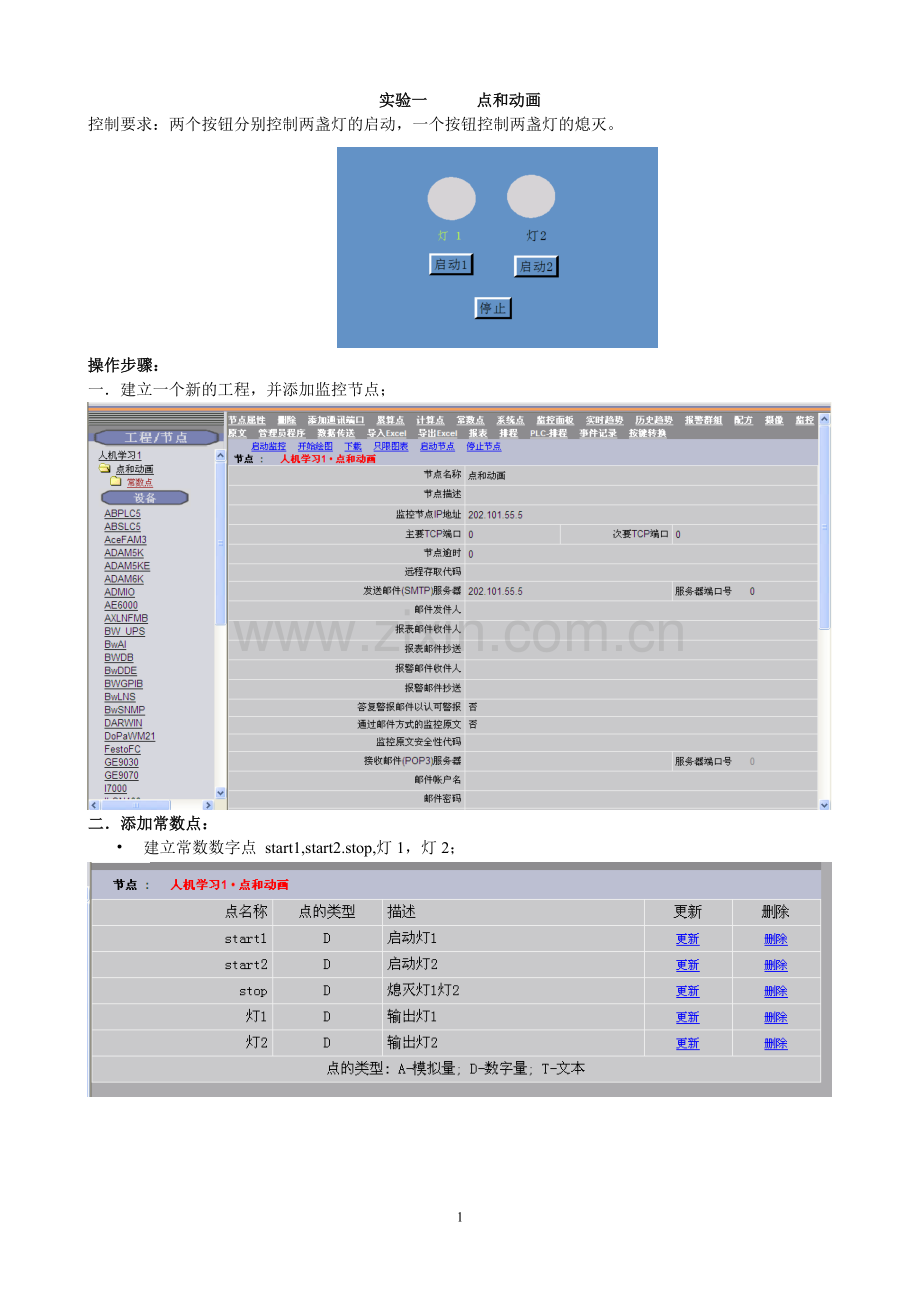

实验一 点和动画
控制要求：两个按钮分别控制两盏灯的启动，一个按钮控制两盏灯的熄灭。

操作步骤：
一．建立一个新的工程，并添加监控节点；

二．添加常数点：
• 建立常数数字点 start1,start2.stop,灯1，灯2；

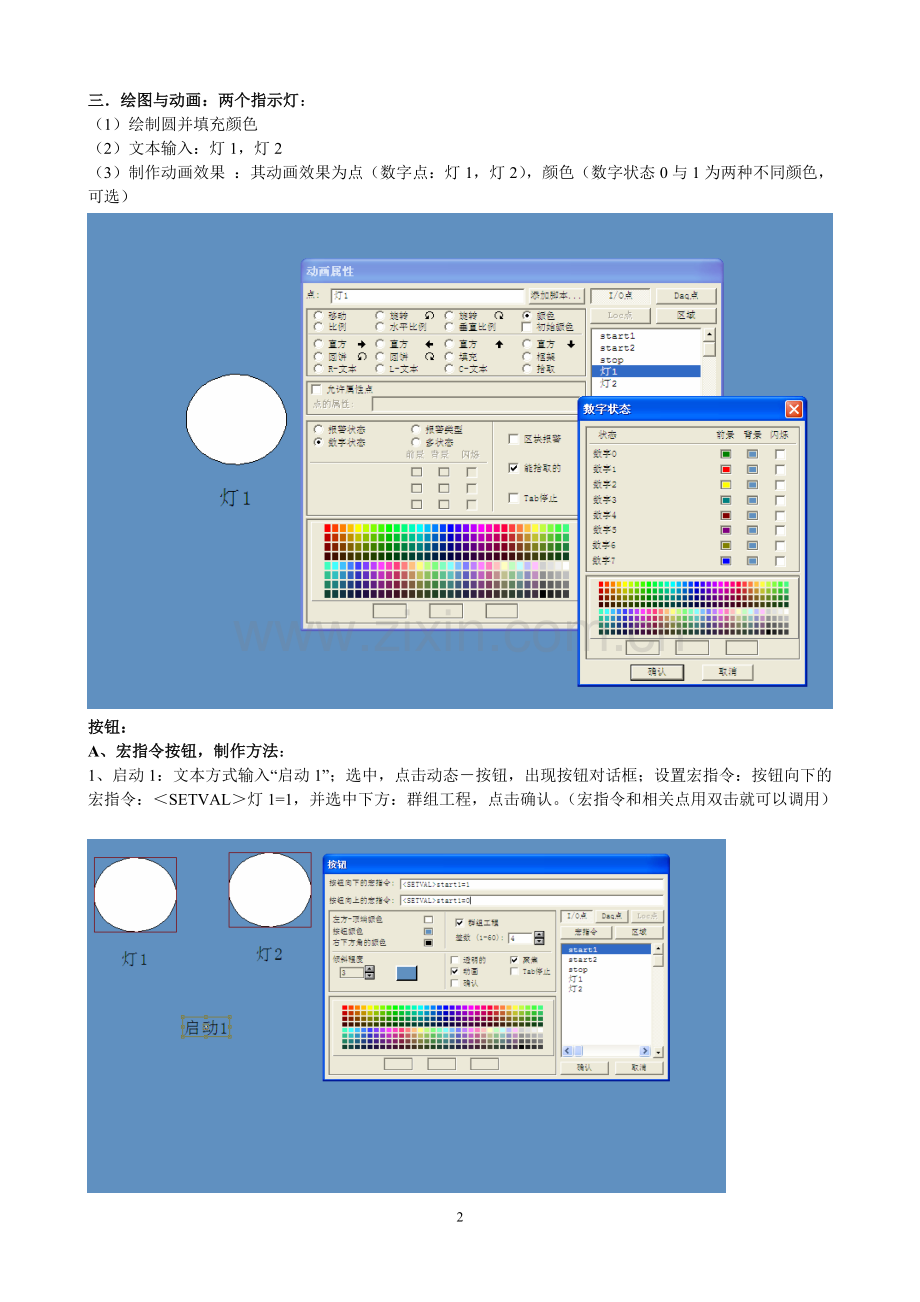

三．绘图与动画：两个指示灯：
（1）绘制圆并填充颜色
（2）文本输入：灯1，灯2
（3）制作动画效果 ：其动画效果为点（数字点：灯1，灯2），颜色（数字状态0与1为两种不同颜色，可选）

按钮：
A、宏指令按钮，制作方法：
1、启动1：文本方式输入“启动1”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞灯1=1，并选中下方：群组工程，点击确认。（宏指令和相关点用双击就可以调用）

2、启动2：文本方式输入“启动2”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞灯2=1，并选中下方：群组工程，点击确认。
3、停止：文本方式输入“停止”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞灯1=0，＜/SETVAL＞，＜SETVAL＞灯2=0。并选中下方：群组工程，点击确认

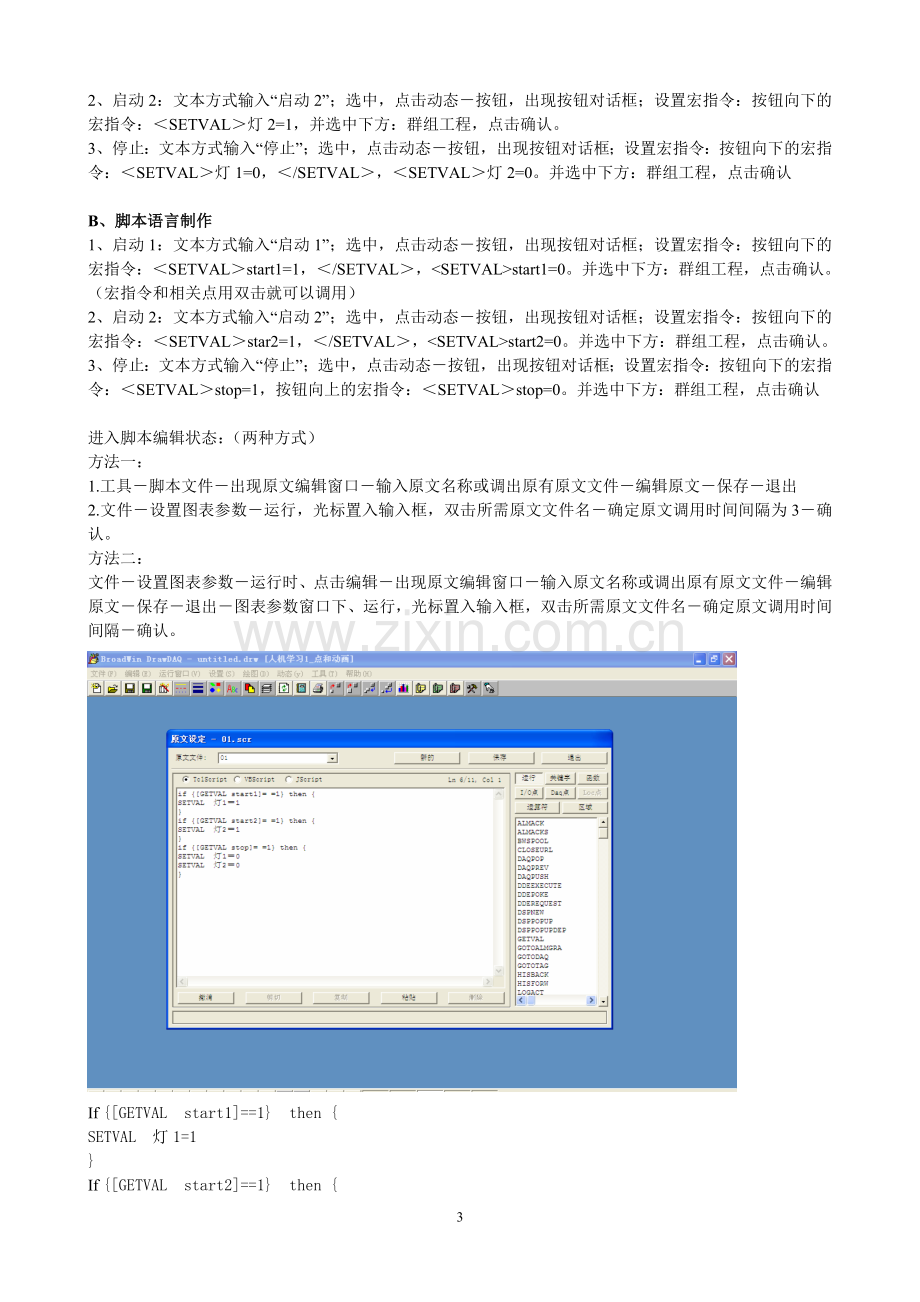

B、脚本语言制作
1、启动1：文本方式输入“启动1”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞start1=1，＜/SETVAL＞，<SETVAL>start1=0。并选中下方：群组工程，点击确认。（宏指令和相关点用双击就可以调用）
2、启动2：文本方式输入“启动2”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞star2=1，＜/SETVAL＞，<SETVAL>start2=0。并选中下方：群组工程，点击确认。
3、停止：文本方式输入“停止”；选中，点击动态－按钮，出现按钮对话框；设置宏指令：按钮向下的宏指令：＜SETVAL＞stop=1，按钮向上的宏指令：＜SETVAL＞stop=0。并选中下方：群组工程，点击确认

进入脚本编辑状态：（两种方式）
方法一：
1.工具－脚本文件－出现原文编辑窗口－输入原文名称或调出原有原文文件－编辑原文－保存－退出
2.文件－设置图表参数－运行，光标置入输入框，双击所需原文文件名－确定原文调用时间间隔为3－确认。
方法二：
文件－设置图表参数－运行时、点击编辑－出现原文编辑窗口－输入原文名称或调出原有原文文件－编辑原文－保存－退出－图表参数窗口下、运行，光标置入输入框，双击所需原文文件名－确定原文调用时间间隔－确认。

If {[GETVAL start1]==1} then {
SETVAL 灯1=1
}
If {[GETVAL start2]==1} then {
SETVAL 灯2=1
}
If {[GETVAL stop]==1} then {
SETVAL 灯1=0
SETVAL 灯2=0
}
保存绘图drw文件，保存bgr文件，绘图下载。
注：脚本文件scr，宏指令文件mcr
