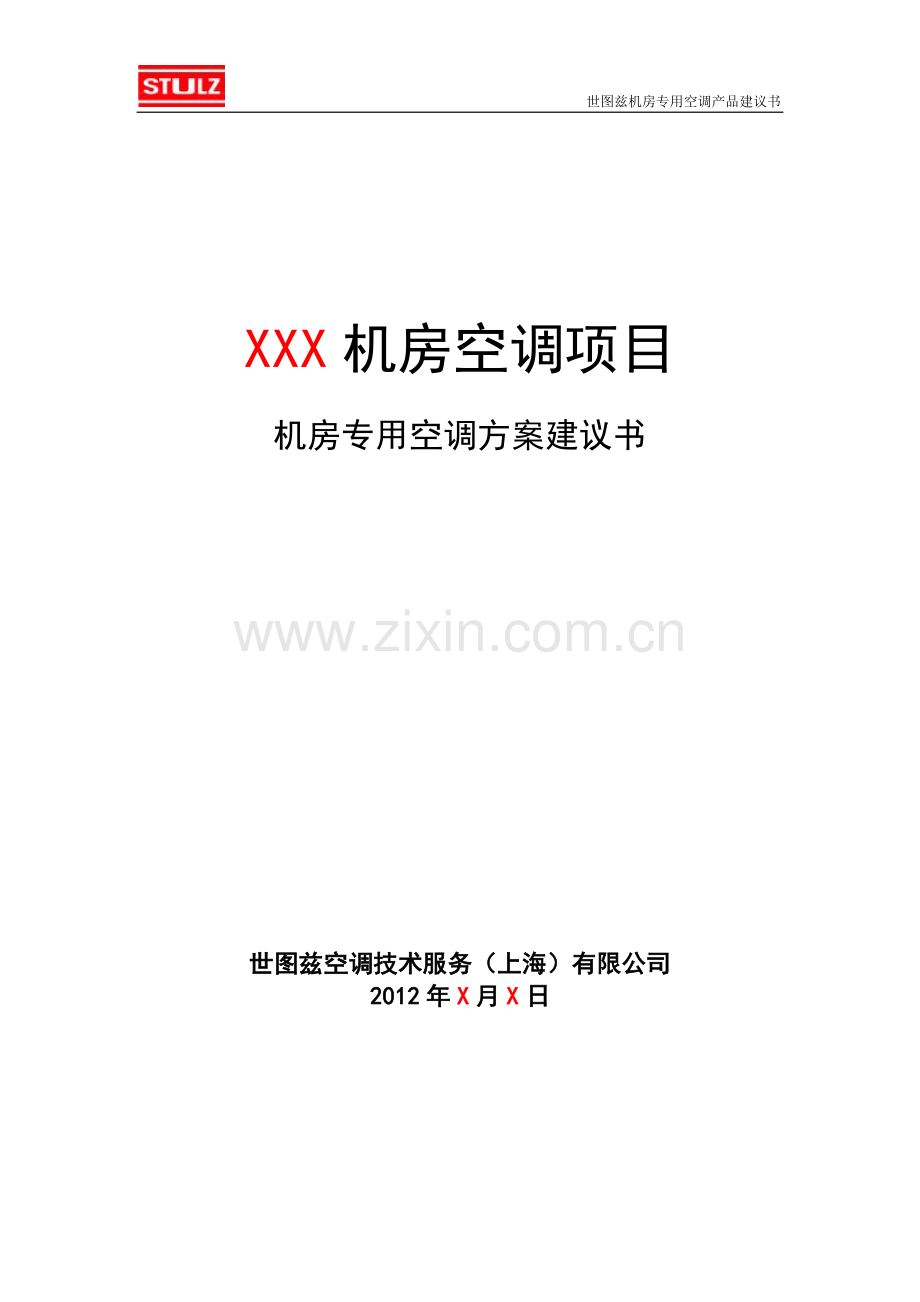

世图兹机房专用空调产品建议书

XXX机房空调项目

机房专用空调方案建议书

世图兹空调技术服务（上海）有限公司
2012年X月X日

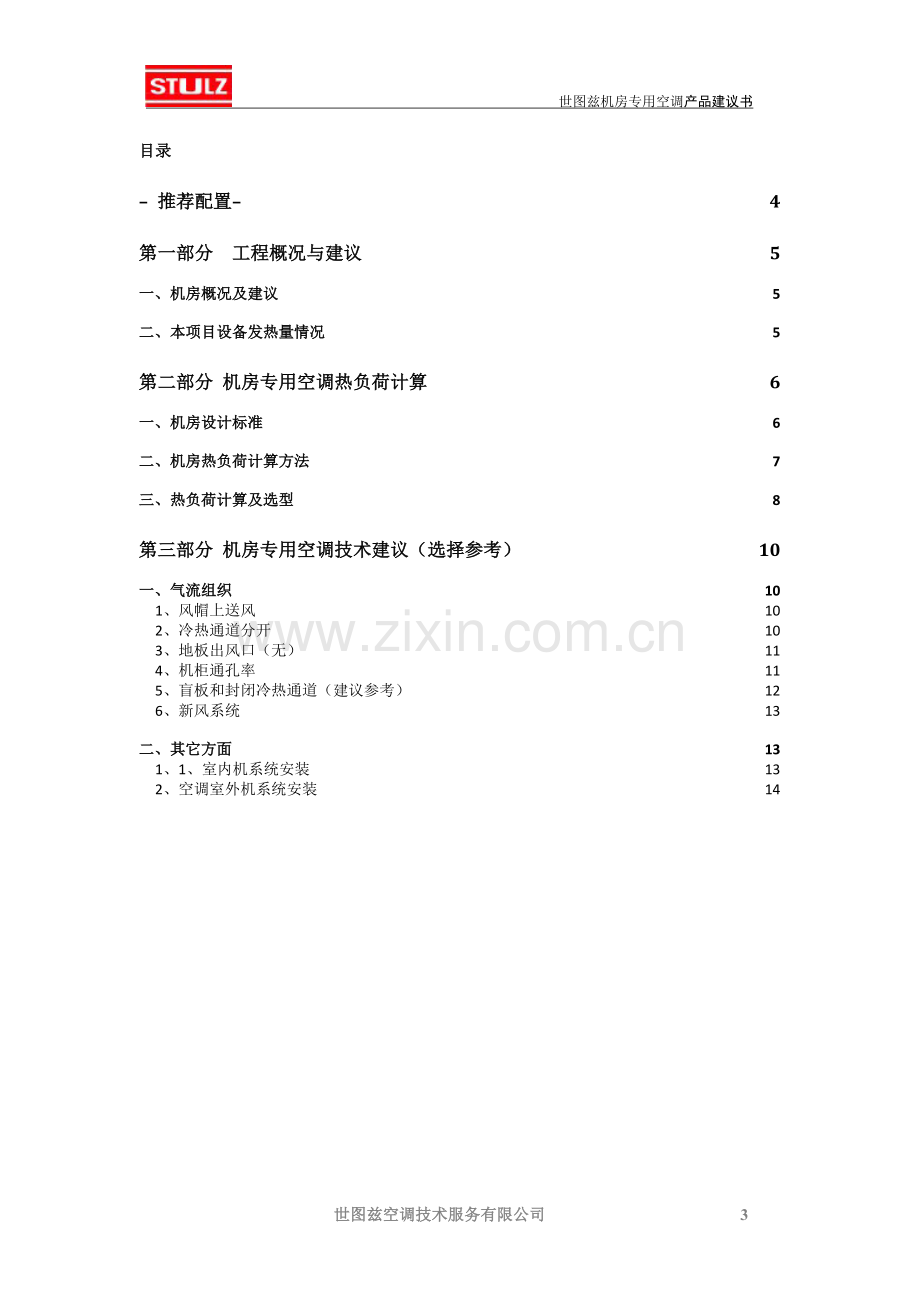

目录
– 推荐配置– 4
第一部分 工程概况与建议 5
一、机房概况及建议 5
二、本项目设备发热量情况 5
第二部分 机房专用空调热负荷计算 6
一、机房设计标准 6
二、机房热负荷计算方法 7
三、热负荷计算及选型 8
第三部分 机房专用空调技术建议（选择参考） 10
一、气流组织 10
1、风帽上送风 10
2、冷热通道分开 10
3、地板出风口（无） 11
4、机柜通孔率 11
5、盲板和封闭冷热通道（建议参考） 12
6、新风系统 13
二、其它方面 13
1、1、室内机系统安装 13
2、空调室外机系统安装 14

世图兹空调技术服务有限公司 3
世图兹机房专用空调方案建议书
– 推荐配置–

推荐设备配置表

楼层
机房类型
室内机
风冷室外机

空调型号
送风方式
制冷量/kW
尺寸/mm
宽×深×高
台数
冷凝器型号
尺寸/mm
宽×深×高
台数
备注
略
机房
CCD121A
下送风
12.7

600×600×1850

1
KSV016A11

970×770×910

1

备注

冷却方式：A-风冷
适用地区：北方地区
工作环境：-45℃～45 ℃
系统原理图如下：

产品外观如下：

产品优点如下：

第一部分 工程概况与建议
一、机房概况及建议
本项目机房面积50平米，设备为若干台交换机设备，总配置1台精密空调，具体形式如下图：蓝色的为空调，橘黄色的为交换机设备。

二、本项目设备发热量情况

房间
设备功率(KW)
数量
总设备功率（KW）
备注

略
略
略
略

说明：设备热负荷计算中不包含列头配电柜
第二部分 机房专用空调热负荷计算
一、机房设计标准
机房环境对机房内电子设备的正常稳定运行起着很大的作用。
机房建设的主要标准：
² GB50174-2008《电子计算机机房设计规范》
² GB/T2887–2000《电子计算机场地通用规范》
² 国外主流厂家的机房规划:
² ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc.) TC9.9
² TIA942标准(Telecommunications Infrastructure Standard for Data Centers)
² HP和IBM的机房环境规划
² 国内主要的行业规范和企业标准：
² 中国电信[2005]658号IDC产品规范和741号文件
² 中国移动公司对机房的环境控制指标要求

国家标准 GB50174-93《电子计算机机房设计规范》对机房开机时的环境的要求：
开机时电子计算机机房的温、湿度
级别
项目
A 级
B 级
C 级
备注
温 度
23±1℃
18～28℃
不得结露
相对湿度
40%~55%
35%~75%
温度变化率
<5℃/h
<10℃/h

同时，主机房区的噪声声压级小于68分贝
主机房内要维持正压，与室外压差大于9.8帕
送风速度不小于3米/秒
在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升
为使机房能达到上述要求，应采用机房专用空调才能满足要求。
二、机房热负荷计算方法
本机房主要的热负荷来源于设备的发热量及机房环境热负荷。因此，我们要了解主设备的数量及用电情况以确定机房专用空调的容量及配置。根据以往经验，除主要的设备热负荷之外的其他负荷，如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等。如不具备精确计算的条件，也可根据机房设备功耗及机房面积，按经验进行测算。
采用“功率及面积法”计算机房热负荷。
Qt=Q1+Q2
其中，Qt 总制冷量（KW）
Q1 室内设备负荷（=设备功率×0.8）
Q2 环境热负荷（=0.12～0.18KW/m2 ×机房面积）

三、热负荷计算及选型
本项目采用“面积法”计算机房热负荷。Q=K ×机房面积(K为总负荷因子)

取机房环境总负荷因子值0.2 KW/ m2；

机房总热负荷明细表：
房间
面积
（平米）
环境热负荷（KW）
设备热负荷（KW）
总热负荷（KW）

空调型号
台数
备注
机房
50
略
略
10
CCD121A
1
风帽送风
总计

布局示意如下：蓝色的为空调，橘黄色的为交换机设备。

MiniSpace CCD121A空调产品技术规格

空调品牌
STULZ

空调型号
CCD121A
单系统
送风方式
下送风

冷却方式
风冷

室内机风机
AC直联风机
德国　EBM
风机数量（台）
1

控制器
C5000
STULZ
压缩机
COPELAND涡旋压缩机
COPELAND
适用制冷剂
R22\R407C
适用于多种环保制冷剂
制冷量KW
12.7

最大电加热KW
4
1级电加热
加湿器
电极加湿器
卡乐
加湿量kg/h
3

风量m3/h
3200

最大机外余压Pa
200

内机功率KW
3.55
不含加热、加湿
温控范围
+5℃~+35℃

噪音水平dB
52.4
距离1米，自由场
机组尺寸（宽*高*深）
600*1850*600

重量（千克）
205

室外机冷凝器
KSV016A11

电流（A）
2.8

功率（kw）
0.64

尺寸（宽*高*深）
970*910*770
单台
风机数
1
单台
重量（千克）
40
单台

第三部分 机房专用空调技术建议（选择参考）
一、气流组织
1、风帽上送风
风帽上送风是处于送风自由，节省成本的考虑，我们推荐采用风冷式制冷解决方案，气流组织采用风帽上送风方式。

风帽上送风示意图
机房内专用空调采用风帽上送风方式，机组的最大机外余压为200Pa,这样在整个机房通道空间形成冷流，机柜进风平均压力不小于30Pa的大静压箱，使得机柜前前门风口均匀进风，为机柜降温。
2、冷热通道分开
为保证送风均匀、顺畅、提高热交换效率，机房空调送风通道冷、热风通道分开，机柜面对面布置，机柜正面为冷风道，地板布置出风口，机柜背面为热风道，空调布置和热通道对齐，便于热气流回风。以提高热交换效率，实现节能的目的。

合理的机房布置
本项目中冷热通道分开的设计可以避免因空调气流组织设计不合理，出现空调冷风不经过机柜设备直接回到空调的短路，导致机房房间温度合理而机柜内温度却很高的现象；也可避免气流组织不畅出现送风不均匀，导致空调前端温度合理，而空调远端气温却很高的现象。即背对背，面对面的方式。这种方式可以避免冷热风混合现象，提高机组的制冷效率。空调机组布置在热通道处，避免冷风短路，即冷风直接回到空调机组中。
建议冷热通道间距一般定为：热通道宽 900～1200mm ，冷通道宽1200mm。根据电子信息系统机房设计规范国标GB 50174 4.3.4规定：用于搬运设备的通道净宽不应小于1.5米 ；面对面布置的机柜或机架正面之间的距离不宜小于1.2米；背对背布置的机柜或机架背面之间的距离不宜小于1米；当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜小于1.2米；

3、地板出风口（无）
4、机柜通孔率
通孔率定义：通孔率=网孔平板上孔的面积/网孔平板的面积
高通孔率优点：数据机房都选择通孔率比较高的网孔门机柜，这样使得服务器前面的冷风进入和后面的热风排出都非常顺畅，既保证了服务器的散热效果，又节省了空调的消耗。
低通孔率缺点：低通孔率机柜通常采用风扇附件解决低通风率问题，但增加了运营成本和故障点，而高通孔率机柜通常无需配置风扇附件。

目前行业：
低端厂家网孔门通孔率为60%以下，
中端厂家网孔门通孔率为70%以下，
高端厂家网孔门通孔率为70%以上。
建议方案：本次方案建议选择具有70%以上通孔率的服务器机柜，以提高换热效果，有利于保障高热密度机柜内服务器等设备的安全运行。

图4-7 服务器机柜通孔示意图
5、盲板和封闭冷热通道（建议参考）
在机房中为了充分利用冷量，降低能耗，给地板下增加盲板或封闭冷热通道都是可选的方法。

图4-8 封闭冷通道后的模拟效果
6、新风系统
略
二、其它方面
1、1、室内机系统安装
1）房间整体通风顺畅，送风、回风无障碍。室内机尽量安装在热通道，利于回风。
2）室内机，贴墙安装，间距合理，前面预留充足的检修空间和通道。安装位置综合考虑，结合上下水、液管、汽管连接。
3）采用地板下送风方式。机组安装在独立的支架上，机组与支架间应设防震胶垫。
4）在空调机组的出风口处加装弧形导流装置，降低空调机组送风的射流损失。地板下的楼层面做保温、防尘和防空调结露水处理。
5）加湿水管：主机房的机房空调给水管可由土建预留的每层自来供水管处驳接。加湿水管处增加防水地漏，并在空调区域安装点式漏水告警装置检测漏水。
6）铜管连接与墙洞预留：建议在土建阶段，预留好机房空调铜管走线的上线洞，以方便空调室内机与风冷冷凝器之间的连接铜管敷设。
7）冷凝水系统：建议数据中心在土建阶段预留好每层机房空调排水管，并直通室外。在机房空调到位后，机房空调排水管与最近的区域的排水管驳接。计算机房精密空调的下水管道须严格按照国家标准和厂方推荐标准实施，选择足够口径的下水干管，并保证从精密空调机组到排水口的管路的倾斜率，建议不小于1%。同时，在施工中要注意，排水管路不能有局部的反弯，避免在反弯出产生水的汇集和堵塞。
2、空调室外机系统安装
安装位置：要放置在便于施工、容易维修的地方，要避免公共通道和积水积雪，尽量放置在通风清洁空气区，远离污染、远离障碍物1米以上，远离热源。建议屋面冷凝器安装位置做好室外机混凝土基础，可以保证冷凝器固定。
安装方式：空调冷凝器保持合适的间距，满足通风散热要求，并尽量保证整个冷凝器布置整齐美观。

水平安装空间要求（单位：mm）

竖直安装空间要求（单位：mm）
安装示意：

空调机组安装示意图

室外机组的安装方式

风冷型产品室内机组和室外机组在高度差和管道当量长度上有以下关系，请注意：
序号
位置关系
允许最大高度差
允许最大管道当量长度
1
室外机组高于室内机组
25米
60米
2
室外机组低于室内机组
5米
60米
备注：
当室外机高于室内机4米时，每隔4米加装存油弯；当内外机高差大于25米时，需要热气管低位加装油分离器，及相隔4米处安装存油弯。室外冷凝器低于室内机3 米原则上不允许。但如果必须超过3 米时，必须在冷凝器液管出口处垂直方向上加单向阀，但最大极限不能超过5 米。

噪音隔离：安装时需要注意避免对工作区域的噪音等干扰，必要时采取隔音措施。

上述说明中提及的设计要求供投标单位参考，如与国家或地方对相应建筑设计有关规定相矛盾，以国家或地方有关规定为准；未提及的建筑、设备安装等方面的设计要求，按国家或地方有关规定为准，待确定中标单位后，建设单位还可向中标单位提出具体要求。
