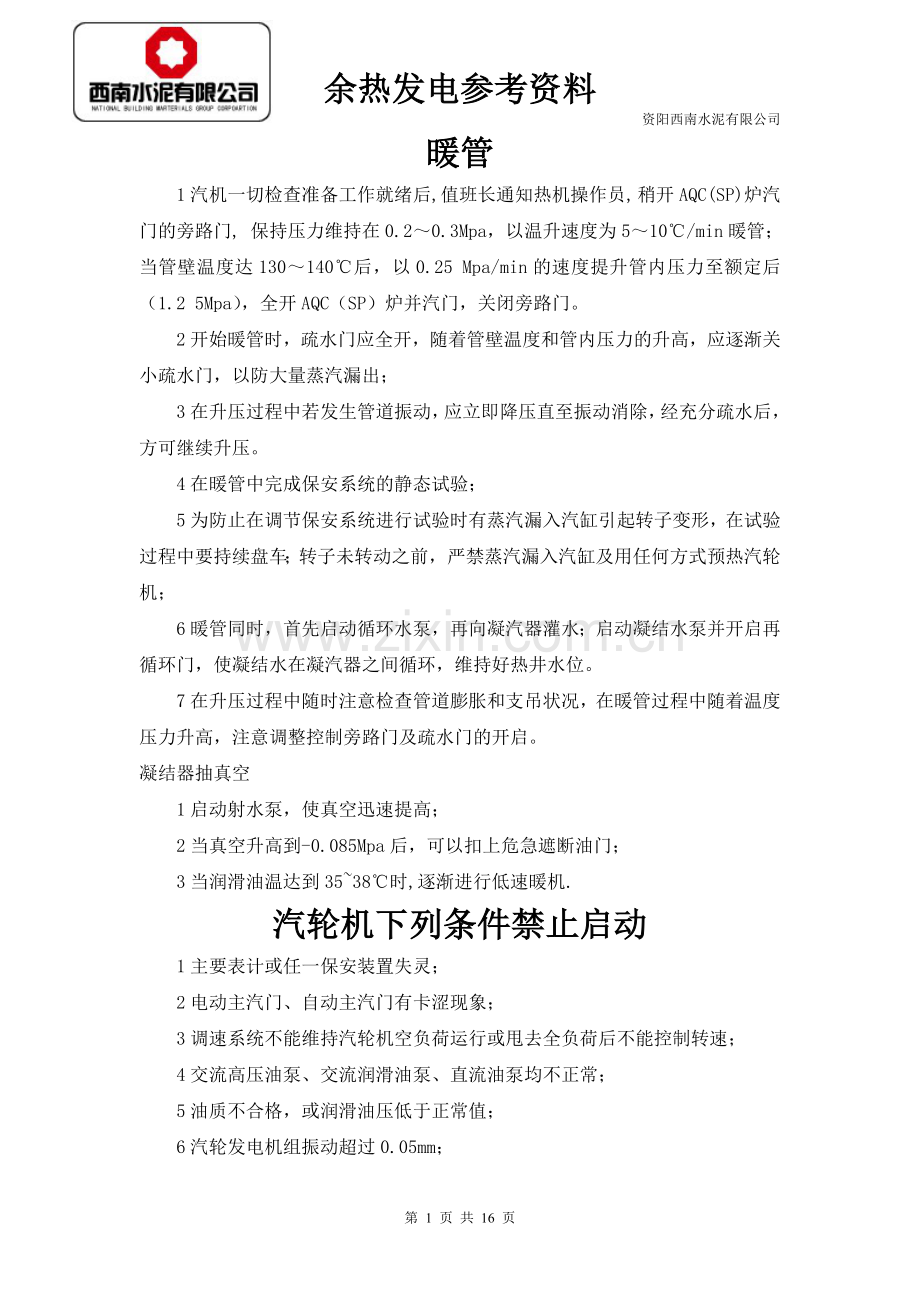

余热发电参考资料
资阳西南水泥有限公司
暖管
1汽机一切检查准备工作就绪后,值班长通知热机操作员, 稍开AQC(SP)炉汽门的旁路门, 保持压力维持在0.2～0.3Mpa，以温升速度为5～10℃/min暖管；当管壁温度达130～140℃后，以0.25 Mpa/min的速度提升管内压力至额定后（1.2 5Mpa），全开AQC（SP）炉并汽门，关闭旁路门。
2开始暖管时，疏水门应全开，随着管壁温度和管内压力的升高，应逐渐关小疏水门，以防大量蒸汽漏出；
3在升压过程中若发生管道振动，应立即降压直至振动消除，经充分疏水后，方可继续升压。
4在暖管中完成保安系统的静态试验；
5为防止在调节保安系统进行试验时有蒸汽漏入汽缸引起转子变形，在试验过程中要持续盘车；转子未转动之前，严禁蒸汽漏入汽缸及用任何方式预热汽轮机；
6暖管同时，首先启动循环水泵，再向凝汽器灌水；启动凝结水泵并开启再循环门，使凝结水在凝汽器之间循环，维持好热井水位。
7在升压过程中随时注意检查管道膨胀和支吊状况，在暖管过程中随着温度压力升高，注意调整控制旁路门及疏水门的开启。
凝结器抽真空
1启动射水泵，使真空迅速提高；
2当真空升高到-0.085Mpa后，可以扣上危急遮断油门；
3当润滑油温达到35~38℃时,逐渐进行低速暖机.
汽轮机下列条件禁止启动
1主要表计或任一保安装置失灵；
2电动主汽门、自动主汽门有卡涩现象；
3调速系统不能维持汽轮机空负荷运行或甩去全负荷后不能控制转速；
4交流高压油泵、交流润滑油泵、直流油泵均不正常；
5油质不合格，或润滑油压低于正常值；
6汽轮发电机组振动超过0.05mm；
7汽轮发电机组转动部分有明显摩擦声；
8因发生异常情况停机，汽机本体设备有明显损坏或尚未查明原因。
9主蒸汽温度低于250℃。
10蒸汽室温度低于200℃。
11启动时真空值不应低于-0.006Mpa。
为了保持汽轮机能在经济状态下运行，主汽门前参数应保持在下列范围内：
项目名称
单位
正常值
允许变化范围
主蒸汽压力
Mpa(a)
1.25
0．7——1.35
主蒸汽温度
℃
315
270——340
冷却水温
℃
27
最高33℃
排汽压力
Mpa(a)
0.008

额定转速振动值
mm
≤ 0.05

临界转速振动值
mm
≤ 0.10

调节油压
Mpa
0.85

润滑油压
MPa
0.25

油箱油位
mm
1/2
2/3
周波
Hz
50±0.5

排汽温度带负荷不高于
℃
55

空负荷排气温度不高于
℃
65

凝汽器热水井水位

1/2～3/4

凝结水过冷度
℃
1

冷油器出口油温
℃
38
35～40
轴承回油温度
℃
＜65

轴承温度
℃
＜75

发电机进口风温
℃
20～40

主机技术规范
型号
N4.5－1.25
额定功率
4500KW
汽机额定转速
3000r/min
发电机额定转速
3000 r/min
临界转速
~1640r/min
转向
顺汽流方向看为顺时针
额定转速下振动值
≤ 0.05mm
临界转速下振动值
≤ 0.10mm
汽机主要参数
主蒸汽压力
1.25MPa (绝对)
主蒸汽温度
315℃
冷却水温
正常 27℃；最高33℃
排汽压力
0.008 Mpa(冷却水温度27℃)
额定蒸汽流量
25.4 t/h
汽耗率
6.45Kg/kw.h
油系统规范
润滑油压
0.25Mpa
调节油压
≥0.85Mpa
油箱
容积4m3
双联冷油器
面积2×25㎡
滤油器
630L/min
交流启动油泵
泵型号：80YL-100
电机型号：Y200L-2
扬程：100m
电流：68.8A
流量：834L/min
功率：37Kw
交流润滑油泵
泵型号：LDY12-25×2
电机型号：Y90L-4/1.5
压力：0.25 Mpa
电流：8.8A
流量：750L/min
功率：4Kw
直流事故油泵
泵型号：LDY12-25×2
电机型号：Z2-31
压力：0.25 Mpa
电流：22.4A
流量：750L/min
功率：4Kw
汽水系统
冷凝器
面积
560㎡
无水时重
～14.4吨
冷却水量
～2000m3/h
射水泵
工作压力
0.38Mpa(A)
凝汽器
型号
N-560-4
型式
双流程二道制表面式
冷却面积：
560㎡
冷却水量
≤2000 t/h
冷却水压
≤0.3MPa(A)
冷却水温：
27～33℃
双联冷油器
型号
YL-25
冷却面积
2×25㎡
冷却水温
27～33℃
冷却水量
57.4t/h
射水泵
型号
C-12-1
工作压力
0.35-0.45Mpa
工作温度
27~33℃
空气冷却器（4组）
冷却能力
240kW
冷却空气量
9.2m3/s
冷却水量
80m3/h
冷却水压
≤0.2MPa(a)
内部水压降
0.013Mpa
冷却水最高允许温度
33℃
供油装置
型号
YG040001
润滑油流量、压力
300L/min 0.25MPa
控制油流量、压力
80L/min 0.85MPa
事故油流量
250L/min
过滤精度
25um
公称容积
4m3
最大容积
7.3m3
凝结水泵
型号
100NB-45
流量
28m3/h
扬程
30m
真空除氧器
型号
SZY-30-1
运行真空度
0.097～0.09Mpa（表压）
工作温度
50℃
处理水量
30t/h
进水压力
＜0.2 Mpa
水箱有效容积
10m3
给水泵
型号
DG25-50×6
配套功率
45KW
流量
28m3/h
扬程
300m
汽蚀余量
3m
转数
2950r/min
循环水泵
型号
350S26
流量
972~1440 m3/h
扬程
22~30m
汽蚀余量
4.9m
转数
1480r/min

发 电 机
型 号
QF-J4.5-2
功率因数cosø
0.8（滞后）
额定功率（kW）
4500
接 法
Y
额定电流（A）
309.3

额定电压（v）
10500
励磁方式
单微机静止可控硅自并励
转 速（r/min）
3000
冷却方式
密闭自循环空气冷却
频 率（Hz）
50
旋转方向
从非传动端看为逆时针方向
相 数
3
绝缘等级
B/F
额定励磁电压(空V)
101﹙26.5﹚
标准编号
GB/T7064-2002
额定励磁电流(空A)
240.2﹙91.6﹚
出厂编号
899
极 数
2
出厂日期
2007.12
杭州发电设备厂
发电机继电保护
设备名称
保护设置
保护装置类型
动作开关

发

电

机
差动保护
MGPR-610H
1、跳出口开关
2、跳励磁开关
3、关汽机主汽门
后备保护
MGPR-620H
1、跳出口开关
2、跳励磁开关
3、关汽机主汽门
接地保护
MGPR-650H
1、跳出口开关
2、跳励磁开关
3、关汽机主汽门
发电机在额定工作方式下连续运行时,各主要部件的允许温升为

主 要 部 件

冷却空气温度
+40℃
+30℃
+25℃
允 许 温 升
定 子 绕 组
100
110
112
转 子 绕 组
110
120
125
定 子 铁 芯
100
110
112
轴承出油温度/轴瓦温度 <65℃/80℃
当进风温度高于额定值，且不超过55℃时，定子电流应按下表掌握：
发电机进风温度
进风温度升高1℃定子电流较额定值降低
额定进风温度为40℃
40—45℃
1.5%
45—50℃
2.0%
50—55℃
3.0%
静止可控硅励磁装置
型 号
GDER-2032S
励磁方式
自并励
额定电压（V）
177 V
调节器类型
单微机
额定电流（A）
260 A
强励倍数
1.6
控制操作电压
DC 220 V
标准代号
GB/T7409.3-97
重 量
350 Kg
出厂编号

励磁系统主要技术参数指标
模拟量输入
1 发电机端电压PT1：AC 3Φ 100V
2 发电机端电压PT2：AC 3Φ 100V
3 系统电压： 100V﹙可选﹚
4 定子电流： 5A/1A
5 转子电流： 75mv﹙由分流器来﹚
6 转子电压： 实际值
7 三相交流同步电压信号：AC 100V
8 调压精度： ≤0.5%
9 频率特性：≯±0.25%/0.5Hz
10%阶跃：超调量<30％，振荡次数<3次，调节时间<5秒
11 零起升压：超调量<15％，振荡次数<3次，调节时间<10秒
12 调压范围：Uf(e)=(20～130) ％
13 过载能力：1.11 f(e)长期运行
14 顶值倍数：≥1.6
15 调差系数：（－15～＋15）％
供电电源
1 交流电源：（165～250）V/50Hz（＋4％～－6％Hz）
2 直流电源：（200～250）V
厂用变压器
型 号
SCB9-800/10
容 量（kVA）
800
额定电压(v)
10000±2×2.5﹪/400
电流（A）
46.2/1154.7
额定频率（Hz）
50
相 数
3
阻抗电压（%）
3.84％
联结组别
DYn11
温升限值
125K
绝缘耐热等级
H
冷却方式
AN
绝缘水平
LI75AC28/ LI75AC3
防护等级
IP20
空载电流(A)
4.05
负载损耗（kw)
7.35
空载损耗（kw)
1.63
使用条件
户内式
总 重（kg）
2510
励磁变压器
产品型号
ZLC-80/10.5
编号

额定容量
80KVA
初级电压
10.5KV
额定频率
50Hz
次级电压
177V
相 数
3相
初级电流
4.4A
接 法
Y/△-11
次级电流
260.96A
阻抗电压
4.5％
绝缘等级
F
冷却方式
AN
出厂序号

使用条件

总 重

过负荷倍数
1.3
1.45
1.6
1.75
2.0
2.4
允许过负荷时间（分钟）
120
60
30
15
7.5
3
锅炉规范及主要参数
使用地点
额定蒸发量（t/h）
额定蒸汽压力 (Mpa)
额定蒸汽温度 (℃)
给水温度 (℃)
余热烟气量(Nm3/h)
余热烟气进口温度 (℃)
设计烟气出口温度 (℃)
烟气含尘量 （g/Nm3）
2500t/d窑头
10
1.25
350
45
103900
400

110

20
2500t/d窑尾
15.4
1.25
325
188
183900
350

228

53
烟气成分
CO2（%）
N2（%）
O2（%）
H2O（%）
21
79
32
62
3.25
6.0
．锅炉给水质量标准
名称
单位
数值
硬度
微克当量/升
≤30
溶解氧
毫克当量/升
≤50
溶解固形物
毫克当量/升
≤3500
PH （25℃）

≥7
炉水质量标准
名称
单位
数值
磷酸根
毫克当量/升
10～30
PH

10～12
总碱度
毫克当量/升
14

启动前的检查和准备
检查锅炉所有阀门，并置于下列状况
1蒸汽系统：
AQC(SP)炉电动总汽门关闭，AQC(SP)炉电动总汽门旁路门关闭，AQC(SP)炉电动总汽门前后疏水门，AQC(SP)炉电动总汽门前后疏水总门开启。
2给水系统：
AQC省煤器给水入口一二次门开启，AQC炉汽包给水电调门一次门开启，AQC炉汽包给水手动调节一二次门开启，AQC炉至SP炉给水门开启，AQC炉汽包给水电调二次门关闭，AQC炉汽包给水旁路门关闭，SP炉给水电调一次门，SP炉给水手动调节一二次门开启， SP炉给水电调二次门关闭，SP炉给水电调门旁路门关闭，SP炉省煤器再循环门开启。
3排污系统：各排污门关闭。
4省煤器放水门，汽包事故放水门关闭；
5疏水系统：过热器疏水门开启；
6汽包水位计：汽门，水门开启，放水门关闭；汽包水位计严密、清晰；
7蒸汽及锅炉水取样门开启；
8所有压力、温度、流量表计投入，处于工作状态；
9过热器向空排汽门应开启；
10连续排污扩容器：
11振打装置：应完好无损,电机绝缘合格,转动部件无卡涩。
12除尘装置的检查：转动部位无卡涩，安全遮拦完整；传动装置无跑偏及脱落现象；轴承润滑良好；
13对炉内炉外和烟道等处进行全面检查，确保各部分设备完好无损，烟道畅通，各处无人停留，无工具遗漏。
14对承压部件进行仔细检查，凡属有问题必须补焊之后，都要按1～1.25倍的工作压力进行水压试验。
15检查汽水管道、阀门及人孔，检查孔等处是否都处在启动前的关闭或开启位置。
16检查护板炉墙、顶部密封及人孔是否完好，其严密性是否良好。
17检查锅炉上所有仪表并确认其精度及灵敏性。
18对主要安全附件都要进行检查，如安全阀、水位表等，凡不符合要求立即修复或更新。
做好与各岗位间的联系协调工作：
1通知水泥线中控室，锅炉已准备好，准备启炉；
2与化学人员联系通知准备启炉，化验炉水品质，准备足够的软化水,向锅炉上水；
3电气设备送电；
4向锅炉上水至最低水位。上水时水温不得超过90℃，夏季上水时间不宜少于1小时，冬季上水时间不宜少于2小时，如锅炉温度很低或上水温度较高时，应适当延长上水时间。
5上水结束后，注意观察锅筒水位一段时间，水位是否维持不变。如水位下降，应检查锅筒、联箱及各部阀门有无泄漏并予以消除。如水位增高，表示给水阀关闭不严，漏流量太大，应予以修复或更换。
锅炉机组的启动
当所有的启动前准备工作结束后，就可以同水泥线中控室联系送烟气，先启动AQC炉，后启动SP炉。具体步骤如下：
1启动螺旋给料机和刮板输送机，启动机械振打除灰装置。
2与水泥线中控室室密切联系，开启AQC炉烟气进出口汽门，逐渐关小AQC炉烟气旁路门，使通过锅炉烟道的烟气量及烟温逐渐增大和增高，其速度应使炉温缓慢上升按每分钟增加1℃，避免炉温变化过快，使锅筒及受热面、护板炉墙受到损伤。
3启动时必须严密监视汽包水位，正常运行水位为±50mm，极限水位为±150mm，当锅筒水位达到高限时，应连续,缓慢适当的放水，排污，保证正常水位的同时，应使汽温、汽压均衡地上升，并使锅炉各部分温度均匀。
4检查确认汽包压力升至0.2MPa时关闭汽包空气门，开启向空排气门；
5确认汽包压力升至0.3 MPa时,依次对各蒸发器排污放水,同时注意汽包水位变化；
6当汽包压力升至0.6 MPa时,冲洗水位计并核对水位，开启主蒸汽管道上各疏水阀前后手动阀；
7当汽包压力升至1.0MPa时,全面检查锅炉系统,如发现有不正常情况,应立即停止升压,待故障消除后继续升压；
8确认汽包压力升至1.0 MPa时, 开启AQC(SP)炉电动门总汽门旁路门，进行AQC(SP)炉电动门总汽门至AQC(SP)炉并汽门段的暖管；冲洗汽包水位计并核对水位；
9确认蒸汽压力升至1.25MPa、蒸汽330℃时,应核对现场与集控室锅炉主要参数；
10在升压过程中,检查确认各承压部件的受热膨胀情况,如有异常,应立即查明情况及时处理；在启动过程中向空排气门的开度应进行适当调整；
11做好详细记录。
锅炉的停运
锅炉机组正常停运
由于水泥线（我站）正常检修或其它原因,需要有计划的停炉时，应先停SP炉，再停AQC炉；按以下几个步骤进行：
1对锅炉机组全面检查，了解机组缺陷、损伤情况，核定检修项目。
2通知水泥线中控室，化学岗位，锅炉准备停炉。
3停炉准备工作完成后，与水泥线中控室联系，逐渐关闭烟气进出口挡板，用2～3小时将烟气温度降至30℃以下。
在此阶段中，炉水应保持正常水位(SP炉应适当开启省煤器再循环门)，汽压按0.03 MPa/min速度降低。
4停止机械振打除灰装置，停运螺旋给料机和刮板输送机。
5锅炉烟道温度降至正常温度后，打开人孔门，检修门，进行通风自然冷却，同时每隔一段时间（时间间隔约2小时）放水一次，使锅炉各部分均匀冷却，至水温70℃左右时就可以将水全部放出。
6做好停炉详细记录。

锅炉运行中调整的主要任务
1保持锅炉的蒸发量在额定值内，满足汽机生产发电需要；
2保持正常的汽压与汽温；
3均衡进水，并保持锅炉正常水位；
4保证蒸汽品质合格；
5保证锅炉机组安全运行；
6保证锅炉出口烟温在正常温度；
7保证除尘、振打装置工作正常；
锅炉运行中的注意事项
1余热锅炉运行工况的变化，同水泥线的运行工况有着直接的关系，为保证运行参数的稳定和运行的绝对安全，必须与水泥线中控室保持密切的联系及运行协调一致，同时对锅炉参数变化、运行工况进行密切监视，并进行分析、调整。
2锅炉运行中应注意监视过热蒸汽压力、过热蒸汽温度、锅炉水位、给水压力、锅炉入口烟气温度及负压，各部受热面的积灰情况，尤其是对流管速，省煤器，除尘器的工作情况是否正常。如遇熟料系统送入锅炉的烟气量及温度发生变化，使汽温升高（降低），应及时联系有关部门调整锅炉进口烟温，以保证锅炉的安全运行和锅炉参数的变化。
锅炉水位的调整
1锅炉给水应均匀，经常维持锅炉水位在汽包水位计正常水位处，水位应有轻微波动，允许变化范围±50mm；
2锅炉给水自动调整装置投入运行中，应注意监视水位的变化，保持给水量变化平稳，若给水自动调整装置动作失灵，应改为手动调整，并通知检修及时消除缺陷；
3在运行中应经常监视给水压力和温度变化，当给水压力或给水温度低于规定值时，应及时进行调整；
4每班接班应做好各水位指示计与现场水位计的对照，及时消除异常；
5保持现场汽包水位计完整，指示正确，清晰易见，照明充足；
6每月至少试验一次汽包水位报警器，变化超过±50mm时，水位计应显示并报警，否则应消除缺陷，完毕后做好记录；
汽包水位计每周一、四白班冲洗一次，一般的冲洗程序如下：
1开放水门，冲洗汽管，水管及玻璃管；
2关水门，冲洗汽管及玻璃管；
3开水门，关汽门，冲洗水管及玻璃管；
4开汽门，关放水门，恢复水位计的运行；
5关放水门，水位计中的水位应很快上升，并有轻微的波动，冲洗完后，应与另一台汽包水位计对照水位，如指示不符时，应重新冲洗；
6冲洗水位计应缓慢进行，环境温度低时应特别注意。
7冲洗水位计时应注意安全，应站在水位计的侧面。
汽温汽压的调节
1蒸汽汽压调节
如果运行汽压过高，则会引起安全阀的频繁动作，如果汽压过低则会有可能引起蒸汽带水，而且汽压波动太大，则影响正常供汽的要求，因此随时与水泥线中控室联系，调整AQC(SP)炉烟气进气门或旁路门的开度，或者采取其它措施（如调节向空排气门，减少或增加锅炉进汽量等）。
2蒸汽汽温调节
蒸汽的温度除应注意监视锅炉汽温变化外，同时还要注意受热面的积灰情况，监视除灰器等设备的运行情况是否正常。
锅炉排烟温度的调节
锅炉运行中应加强排烟温度的监视和调整：
1排烟温度过高，除锅炉进口烟温过高外，有可能因锅炉各受热面积灰严重，使热效率差而引起的，所以排烟温度过高时，应监视锅炉进口烟温，与水泥线中控室人员联系，调整AQC(SP)炉烟气进汽门或旁路门的开度，控制进口烟温。如果锅炉进口烟温正常，检查锅炉各部受热面积灰情况，集灰严重应采取措施，使受热面保持清洁，提高受热效率。
2如果排烟温度过低，说明锅炉的炉墙有严重的漏风，人孔门关闭不严或锅炉进口烟温过低，这样会降低锅炉的热效率，使锅炉出力降低，影响汽机的正常运行，对锅炉除尘系统的运行带来不利的影响。
锅炉的排污
为了保持受热面的内部清洁，避免炉水发生汽泡和饱和蒸汽品质变坏，必须对锅炉进行排污：
1连续排污：从汽包含盐量浓度最大的地点放出炉水，以维持额定的炉水含盐量；
2定期排污：目的排除炉内的沉淀物，还能快速调整炉水品质，并补充连续排污不足。
排污的要求：
1每天白、晚班定期排污一次，定期排污工作由集控运行人员进行，连续排污由化水人员操作；
2排污前应通知监盘人员，把水位调整在稍高于正常水位，才进行排污；
3排污工作人员应加强自身安全防护；
4排污时，如发现水位不正常及锅炉发生事故时，立即停止排污（满水现象除外）。
排污操作：
1全开二次门，稍开一次门预热排污管；
2全开一次门30秒后，关闭一次门，后关二次门；
3排污时，不得几组排污管同时开启；
4排污完毕后，应仔细检查排污门是否关严。
5做好排污记录。
