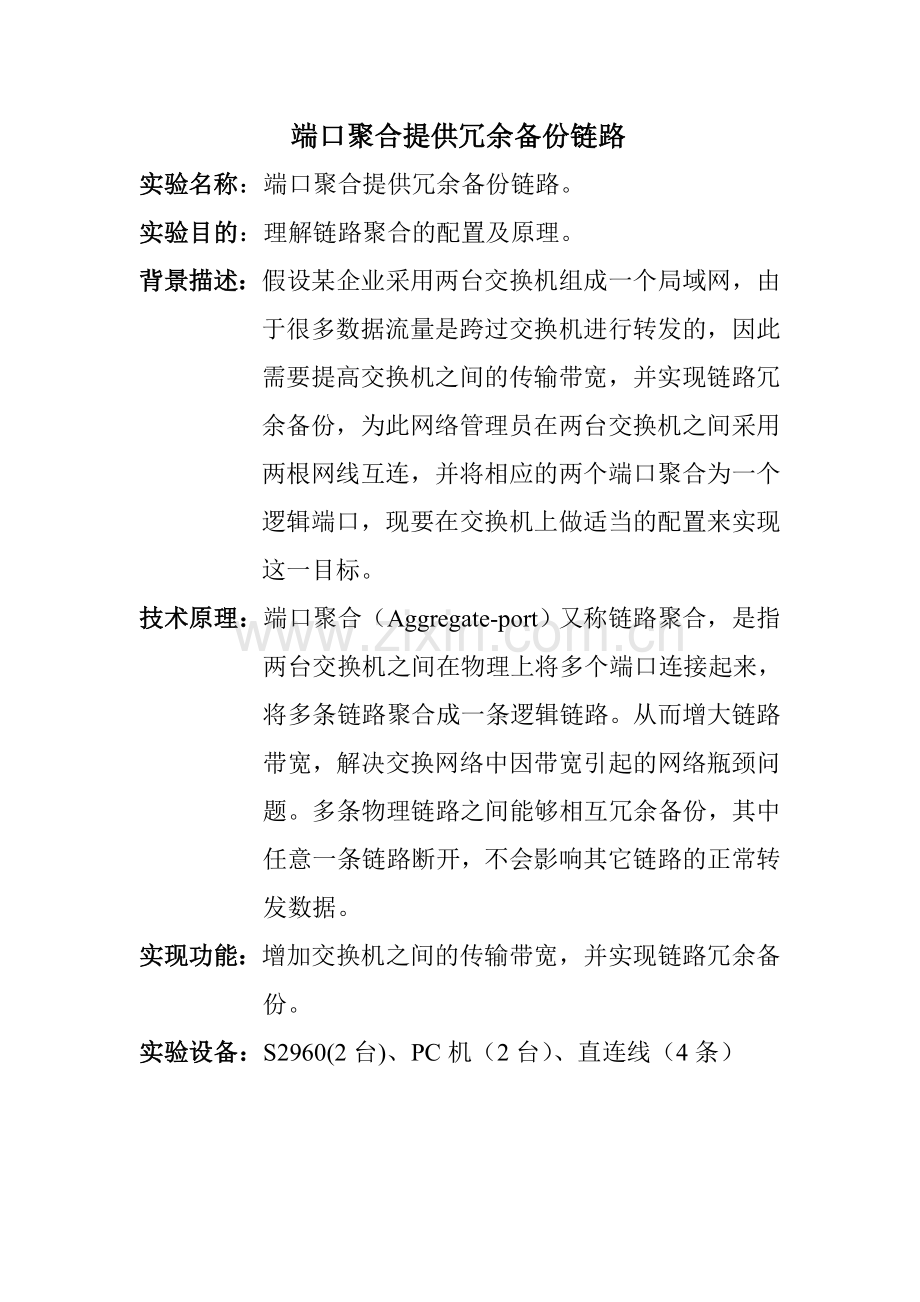

端口聚合提供冗余备份链路
实验名称：端口聚合提供冗余备份链路。
实验目的：理解链路聚合的配置及原理。
背景描述：假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当的配置来实现这一目标。
技术原理：端口聚合（Aggregate-port）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其它链路的正常转发数据。
实现功能：增加交换机之间的传输带宽，并实现链路冗余备份。
实验设备：S2960(2台)、PC机（2台）、直连线（4条）

IP：192.168.10.1
IP：192.168.10.2
F0/5
S2960
PC1 VLAN10
SwitchA
SwitchB

F0/1
F0/1
F0/5
S2960
F0/2
F0/2
PC2 VLAN10

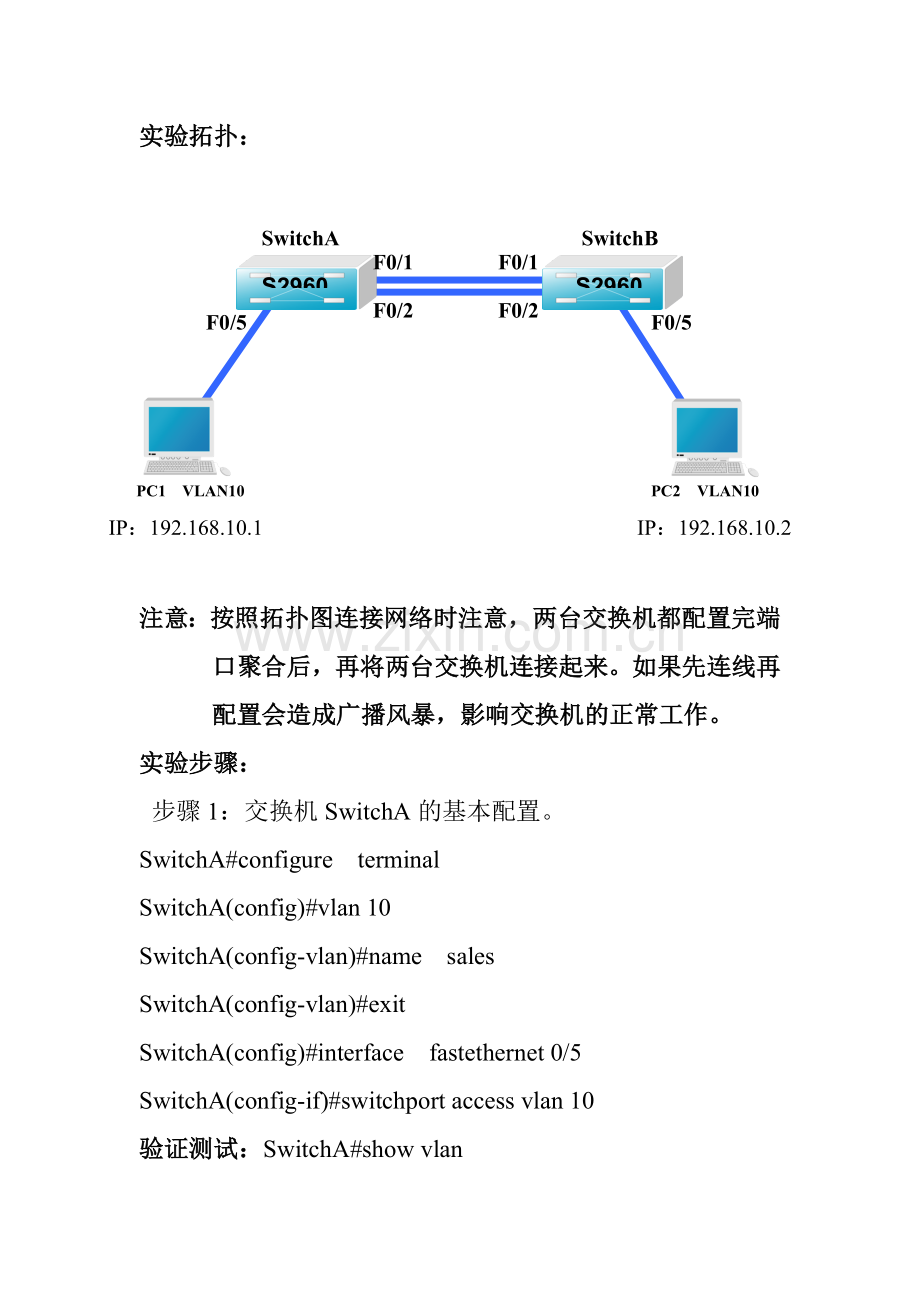

实验拓扑：
注意：按照拓扑图连接网络时注意，两台交换机都配置完端口聚合后，再将两台交换机连接起来。如果先连线再配置会造成广播风暴，影响交换机的正常工作。
实验步骤：
步骤1：交换机SwitchA的基本配置。
SwitchA#configure terminal
SwitchA(config)#vlan 10
SwitchA(config-vlan)#name sales
SwitchA(config-vlan)#exit
SwitchA(config)#interface fastethernet 0/5
SwitchA(config-if)#switchport access vlan 10
验证测试：SwitchA#show vlan
SwitchA#show vlan id 10 !查看某一个VLAN的信息
步骤2：在交换机SwitchA上配置聚合端口。
SwitchA#configure terminal
SwitchA(config)# interface port-channel 1 ！创建聚合接口AG1
SwitchA(config-if)#switchport mode trunk ！配置AG模式
SwitchA(config-if)#exit
SwitchA(config)#interface range fastethernet 0/1-2
SwitchA(config-if-range)# channel-group 1 mode active
验证测试：SwitchA#show running-config
步骤3：交换机SwitchB的基本配置。
SwitchB#configure terminal
SwitchB(config)#vlan 10
SwitchB(config-vlan)#name sales
SwitchB(config-vlan)#exit
SwitchB(config)#interface fastethernet 0/5
SwitchB(config-if)#switchport access vlan 10
验证测试：SwitchB#show vlan
SwitchB#show vlan id 10
步骤4：在交换机SwitchB上配置聚合端口。
SwitchB#configure terminal
SwitchB(config)# interface port-channel 1 ！创建聚合接口AG1
SwitchB(config-if)#switchport mode trunk ！配置AG模式
SwitchB(config-if)#exit
SwitchB(config)#interface range fastethernet 0/1-2
SwitchB(config-if-range)# channel-group 1 mode active
验证测试：SwitchA#show running-config

注意事项：
1、 只有同类型的端口才能聚合为一个AG端口。
2、 所有物理端口必须属于同一个VLAN。
