混凝土简支板梁桥构造与设计.pptx

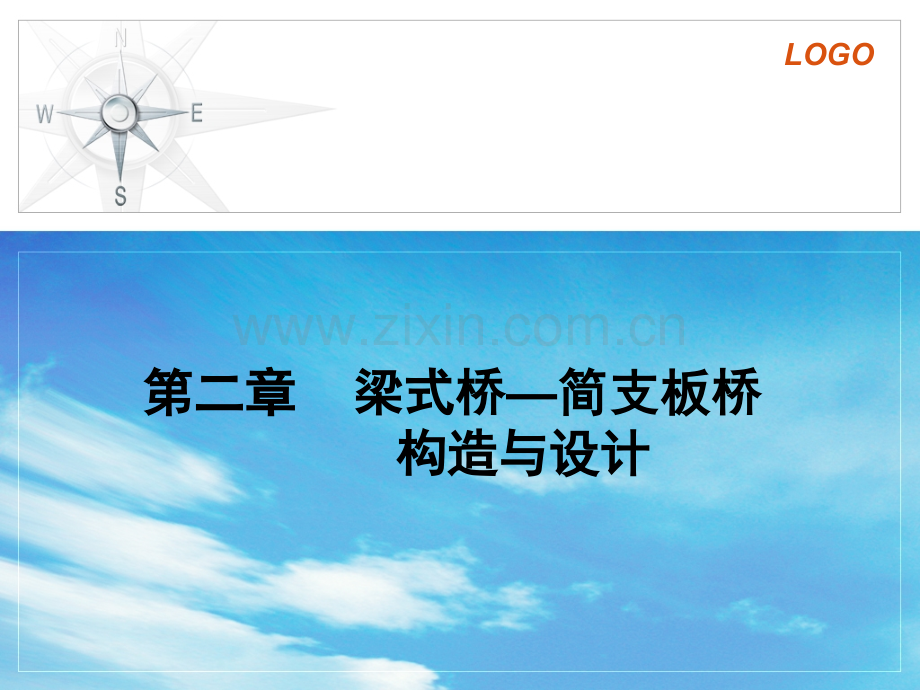

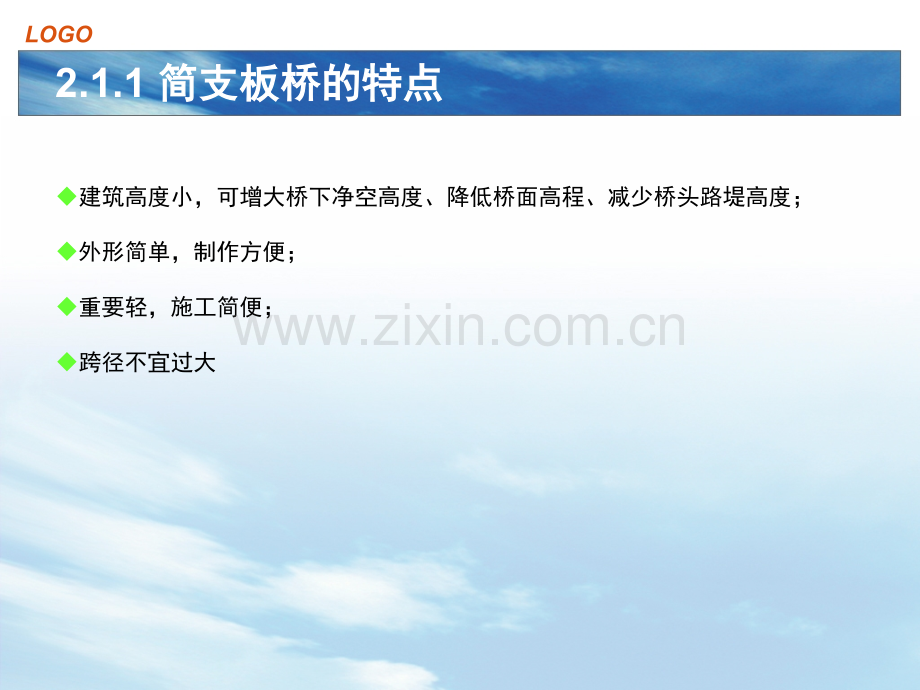

LOGO第二章第二章 梁式桥梁式桥简支板桥简支板桥 构造与设计构造与设计LOGOu建筑高度小，可增大桥下净空高度、降低桥面高程、减少桥头路堤高度；u外形简单，制作方便；u重要轻，施工简便；u跨径不宜过大2.1.1 简支板桥的特点简支板桥的特点LOGO（1）适用范围 常用在48米跨径、不规则桥梁（2）截面形式实心板、空心板（3）施工方法整体现浇2.1.2 简支板桥分类简支板桥分类u整体式板：LOGOu装配式板：种 类跨径（m）板高（m）实心板RC板8m0.160.36空心板RC板6130.400.80PC板10200.600.95简支板桥适用跨径及板高 标准跨径56810131620预制板高0.250.30.30.40.40.450.450.60.550.70.650.80.70.95预制板桥标准跨径（单位：m）LOGO施工方法：预制拼接LOGOLOGO截面形式空心板LOGOLOGOLOGO截面形式实心板LOGOLOGOLOGO公预规关于板的构造要求：9.2.1 钢筋混凝土简支板桥的标准跨径不宜大于13m，连续板桥的标准跨径不宜大于16m，预应力混凝土简支板桥的标准跨径不宜大于25m，连续板桥的标准跨径不宜大于30m。9.2.2 空心板桥的顶板和底板厚度，均不应小于80mm。空心板的空洞端部应予填封。人行道板的厚度，就地浇筑的混凝土板不应小于80mm，预制混凝土板不应小于60mm。9.2.9 装配式板当采用铰接时，铰缝的上口宽度应满足施工时使用插入式震捣器的需要，铰槽的深度宜为预制板高的2/3，预制板内应预埋钢筋伸入铰内。铰接板顶面应铺设现浇混凝土层，其厚度不宜小于80mm。LOGO企口混凝土铰连接 钢板连接 装配式板桥的横向连接u企口混凝土铰连接u钢板焊接连接LOGO2.1.3 简支板钢筋构造简支板钢筋构造1.配筋特点：u主要配置纵向抗弯钢筋u抗剪不控制设计，一般只设箍筋u钢筋砼梁可设弯起钢筋u预应力筋在底板直线布置u梁端顶板设抗拉钢筋LOGO2.公预规钢筋构造要求：9.2.3 行车道板内主钢筋直径不应小于10mm。人行道板内的主钢筋直径不应小于8mm。在简支板跨中和连续板支点处，板内主钢筋间距不应大于200mm，其最小净距和层距应符合9.3.4条规定。9.3.4 受弯构件的钢筋净距应考虑浇注混凝土时，振捣器可以顺利插入。各主钢筋间横向净距和层与层之间的竖向净距，当钢筋为三层及以下时，不应小于30mm，并不小于钢筋直径；当为三层以上时，不应小于40mm，并不小于钢筋直径的1.25倍。对于束筋，此处直径采用等代直径。LOGO9.2.4 行车道板内主钢筋可在沿板高中心纵轴线的1/41/6计算跨径处按3045弯起。通过支点的不弯起主筋，每米板宽内不少于3根，并不应少于主钢筋截面面积的1/4。9.2.5 行车道板内应设置垂直于主钢筋的分布钢筋。分布钢筋设在主钢筋的内侧，其直径不应小于8mm，间距不应大于200mm，截面面积不宜小于板的截面面积的0.1%。在主钢筋的弯折处，应布置分布钢筋。人行道板内分布钢筋直径不应小于6mm，其间距不应大于200mm。9.2.8 由预制板与现浇混凝土结合的组合板，预制板顶面应做成凹凸不小于6mm的粗糙面。如结合面配置竖向结合钢筋，钢筋应埋入预制板和现浇层内，其埋置深度不小于10倍钢筋直径，预埋钢筋纵向间距不大于50cm。LOGO实心板内钢筋构造LOGO空心板内钢筋构造LOGO铰缝钢筋构造LOGO与铰缝钢筋连接的板内钢筋大样LOGOLOGO预制板采用设吊孔穿束兜板底加扁担梁的吊装方法 2.1.4 预制装配式板的吊装预制装配式板的吊装LOGOLOGO第二章第二章 梁式桥梁式桥简支简支T梁桥构造梁桥构造LOGOu制造简单；u采用预应力混凝土，使用高强钢筋时，可节约钢材20%40%；u施工稳定性差，运输和安装较复杂；u构件在桥面板的跨中接头，对板的受力不利2.2.1 简支简支T梁桥的特点梁桥的特点LOGOu适用范围 在城市立交桥中应用较广泛u截面尺寸梁高h=(1/81/16)L，肋宽b=(1/61/7)h但不小于16cmu施工方法现浇、个别也整体预制架设2.2.2 简支简支T梁桥分类梁桥分类1.整体式简支T形梁桥：LOGO2.装配式简支T形梁桥：LOGOLOGORC 跨径（m）10131620梁高（m)0.80.90.91.01.01.11.01.3桥梁型式适用跨径（m）主梁间距（m）主梁高度（m)主梁肋跨度（m）钢砼梁8 L201.52.2（1/111/16）Lb=0.160.20预应力砼梁20 L501.82.5（1/141/25）Lb=0.180.20PC 跨径（m）2025303540梁高（m)1.51.72.02.32.5简支梁桥适用跨径及特性参数标准图简支梁的构造尺寸LOGOLOGOLOGO2.2.3 简支简支T梁桥构造梁桥构造1.T形梁横截面拟定：1620cmh=(1/111/16)l不应小于10cmh/10u翼缘板一般采用变厚形式，其厚度随主梁间距而定，边缘厚度不小于10cm；u当板间采用横向整体现浇连接时，悬臂端厚度不应小于14cm；u主梁间距小于2.0m的铰接梁桥，板边缘厚度可采用12cm(铺装不受力）或10cm（铺装受力）；u主梁间距大于2.0m的刚接梁桥，桥面板的跨中厚度一般不小于15cm，边缘板边厚度不小于14cm。LOGO1820cmh=(1/141/25)lh/10u下马蹄面积占截面总面积的1020；u马蹄总宽度约为肋宽的24倍，并注意马蹄部分斜坡区管道保护层不宜小于60mm；u下翼缘高度加1/2斜坡区，高度约为梁高的（0.150.20）倍，斜坡宜陡于45。LOGO2.横隔梁截面拟定：横隔梁1820cm梁高hh=3/4h1618cm主梁u横隔梁的作用：保证各根主梁连接成整体u端部横隔梁一般与主梁同高；内横隔梁为主梁肋高度的0.70.9倍；u为便于施工，通常作成上宽下窄形式；u横隔梁中部可挖空，以减小其自重和利于施工；u端横梁必须设置，跨内横隔梁将随跨径的大小每隔5.010.0m设置一道。LOGOLOGOLOGO注意预应力混凝土梁截面尺寸的拟定：u截面设计时，尽量使形心抬高，以节约预应力钢筋数量；u截面效率指标=k/h，核心距k=ko+ku；u好的预应力T形梁设计，应当是截面效率指标大；u增大值的办法：腹板愈薄，马蹄愈小，翼缘愈宽，则值愈大；u截面效率指标对于不同截面形式有差别，当为T梁时，希望值在0.450.5以上。LOGO核心截面概念：作用在核心区域内的轴向力在截面上将不产生拉应力；PPhx=0s=02/3h1/3h1/3h核心距LOGO3.T形梁纵断面布置：u梁肋端部2.05.0m范围内逐渐加宽，以满足抗剪和安放支座的要求;u先将马蹄抬高，后加宽腹板至与马蹄同宽；u直接将腹板加宽至与马蹄同宽LOGOLOGOLOGO9.3.1 钢筋混凝土T形、形截面简支梁标准跨径不宜大于16m，钢筋混凝土箱形截面简支梁标准跨径不宜大于25m，钢筋混凝土箱形截面连续梁标准跨径不宜大于30m。预应力混凝土T形、形截面简支梁标准跨径不宜大于50m。9.3.2 T形、形截面梁应设跨端和跨间横隔梁。当梁横向刚性连接时，横隔梁间距不应大于10m。9.3.3 预制T形截面梁或箱形截面梁翼缘悬臂端的厚度不应小于100mm；当预制T形截面梁之间采用横向整体现浇连接时或箱形截面梁设有桥面横向预应力钢筋时，其悬臂端厚度不应小于140mm。T形和I形截面梁，在与腹板相连处的翼缘厚度，不应小于梁高的1/10，当该处设有承托时，翼缘厚度可计入承托加厚部分厚度；当承托底坡tan大于1/3时，取1/3。4.公预规关于梁的构造要求：LOGO5.T梁桥面板横向连接：u焊接接头：翼缘板间用钢板连接，接缝处铺装混凝土内放置上下两层钢筋网。u湿接接头：通过一定措施将翼缘板伸出钢筋连成整体，在接缝铺装混凝土内再增补适量加强钢筋。LOGOLOGOLOGO6.T梁横隔梁横向连接：u钢板焊接连接u扣环连接LOGOLOGOLOGOLOGOLOGO2.2.4 简支梁钢筋构造简支梁钢筋构造1.钢筋混凝土u钢筋类型：u 主筋u 斜筋u 水平纵向分布钢筋u 其它构造钢筋LOGOu钢筋混凝土梁主筋净距及保护层：LOGOu焊接钢筋骨架焊缝尺寸：LOGO关于焊接钢筋注意事项：u钢筋混凝土梁采用多层焊接钢筋时，可用侧面焊缝使之形成骨架。侧面焊缝设在弯起钢筋的弯折点处，并在中间直线部分适当设置短焊缝；u焊接钢筋骨架的弯起钢筋，除用纵向钢筋弯起外，亦可用专设的弯起钢筋焊接；u斜钢筋与纵向钢筋之间的焊接，宜为双面焊缝，其长度应为5倍钢筋直径，纵向钢筋之间的短焊缝应为2.5倍钢筋直径；当必须采用单面焊缝时，其长度应加倍；u焊接骨架的钢筋层数不应多于6层，单根钢筋直径不应大于32mm；u焊接钢筋骨架中，多层主钢筋是竖向不留空隙用焊接方式连接的，其叠高一般不宜超过（0.150.2)h，h为梁高。LOGO上限心点下限心点CoCuMg1M=Mg1+Mg2+MpMg1/NyM/Ny2.预应力混凝土：上、下限心点和索界 u对部分预应力混凝土梁，以张拉和运营阶段梁的上、下缘出现不大于混凝土容许拉应力值所确定的截面特征点，即为限心点Co、CuLOGOu 纵向预应力筋的重心线布置在索界以上，预应力筋的弯起角度较大，可提高梁的抗剪能力，但摩擦引起的预应力损失较大u 直线预应力筋布置，适合先张法施工。预应力筋布置在索界以下，放张时梁端上部容易开裂u纵向预应力筋的布置方式u纵向预应力筋的重心线布置在索界以内，是最常用的形式LOGOLOGOLOGOLOGOLOGOu纵向预应力筋布置及张拉：（1）钢束竖向坐标值为梁底至钢束重心的距离；（2）钢绞线采用s15.2mm，抗拉强度标准值fpk=1860MPa，张拉控制应力con=0.75fpk；（3）预制梁混凝土立方体强度达到设计混凝土强度等级的85%且龄期不少于7d后，方可张拉预应力钢束；（4）钢束张拉时两端对称、均匀张拉，采用张拉力和引伸量双控；(5)安装锚垫板时，应保证锚固面与钢束垂直。LOGOu纵向预应力筋的锚固 锚固位置局部应力集中，锚具在两端的布置因遵循“分散”“均匀”“对称”的原则并配置一定的加强钢筋，后张法构件张拉力一般较大，还需设钢套筒和钢垫板。LOGOLOGOLOGO3.公预规对梁钢筋构造要求：9.1.12 钢筋混凝土构件中纵向受力钢筋的最小配筋百分率应符合:受弯构件、偏心受拉构件及轴心受拉构件的一侧受拉钢筋的配筋百分率不应小于 ，同时不应小于0.20。9.3.10 钢筋混凝土梁的支点处，应至少有两根且不少于总数1/5的下层受拉主钢筋通过。两外侧钢筋，应延伸出端支点以外，并弯成直角，顺梁高延伸至顶部，与顶层纵向架立钢筋相连。两侧之间的其他未弯起钢筋，伸出支点截面以外的长度不应小于10倍钢筋直径（环氧树脂涂层钢筋为12.5倍钢筋直径），R235钢筋应带半圆钩。LOGO9.3.13 钢筋混凝土梁中应设置直径不小于8mm且不小于1/4主钢筋直径的箍筋，其配筋率对R235钢筋不应小于0.18%，HRB335钢筋不应小于0.12%。箍筋间距不应大于梁高的1/2且不大于400mm；当所箍钢筋为按受力需要的纵向受压钢筋时，不应大于所箍钢筋直径的15倍，且不应大于400mm。在钢筋绑扎搭接接头范围内的箍筋间距，当绑扎搭接钢筋受拉时不应大于主钢筋直径的5倍，且不大于100mm；当搭接钢筋受压时不应大于主钢筋直径的10倍，且不大于200mm。在支座中心向跨径方向长度相当于不小于一倍梁高范围内，箍筋间距不宜大于100mm。近梁端第一根箍筋应设置在距端面一个混凝土保护层距离处。梁与梁或梁与柱的交接范围内可不设箍筋；靠近交接面的一根箍筋，其与交接面的距离不宜大于50mm。LOGO9.4.1 预应力混凝土梁当设置竖向预应力钢筋时，其纵向间距宜为5001000mm。预应力混凝土T形、I形截面梁和箱形截面梁腹板内应分别设置直径不小于10mm和12mm的箍筋，且应采用带肋钢筋，间距不应大于250mm；自支座中心起长度不小于一倍梁高范围内，应采用闭合式箍筋，间距不应大于100mm。在T形、I形截面梁下部的马蹄内，应另设直径不小于8mm的闭合式箍筋，间距不应大于200mm。此外，马蹄内尚应设直径不小于12mm的定位钢筋。LOGO 9.8.2 预制构件的吊环必须采用R235钢筋制作，严禁使用冷加工钢筋。每个吊环按两肢截面计算，在构件自重标准值作用下，吊环的拉应力不应大于50MPa。当一个构件设有四个吊环时，设计时仅考虑三个吊环同时发挥作用。吊环埋入混凝土的深度不应小于35倍吊环直径，端部应做成180弯钩，且应与构件内钢筋焊接或绑扎。吊环内直径不应小于三倍钢筋直径，且不应小于60mm。4.预制构件吊环 LOGO1.做法：用纵向水平缝将桥梁的梁肋部分与桥面板(翼板)分隔开来，使单梁的整体截面变成板与肋的组合截面；2.型式：I形组合梁桥和箱形组合梁桥；3.特点：显著减小预制构件的质量，便于集中制造和运输吊装；4.说明：在组合梁中，梁与现浇板的结合面处，应做成凸凹不小于6mm的粗糙面，板的厚度不应小于15cm；组合梁预制梁箍筋应深入现浇桥面板，其深入长度应不小于10倍箍筋直径。2.2.5 组合梁桥组合梁桥LOGO
