地铁区间施工竖井专项方案.docx

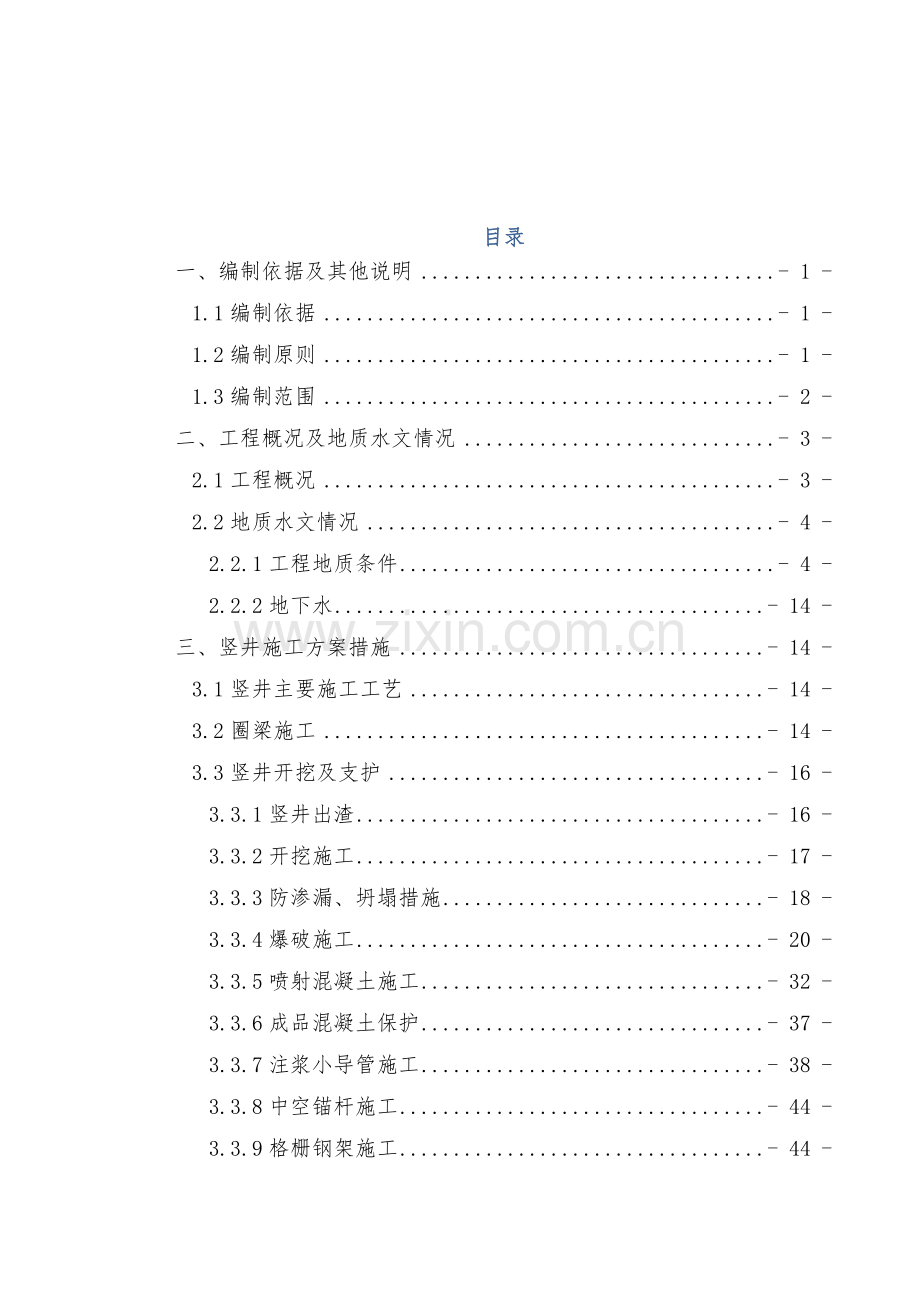

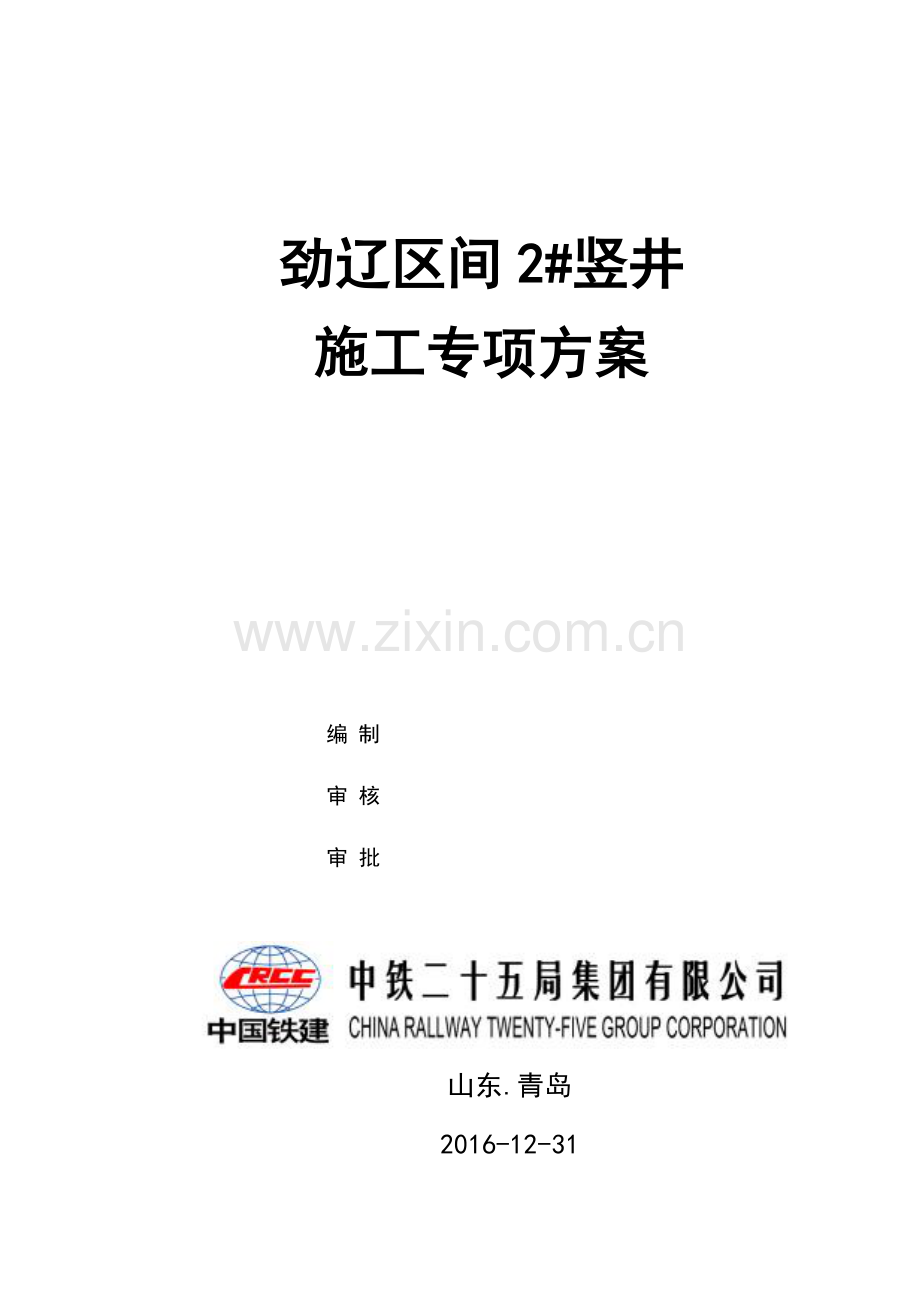

劲辽区间2#竖井施工专项方案编 制 审 核 审 批 山东.青岛2016-12-31目录一、编制依据及其他说明- 1 -1.1编制依据- 1 -1.2编制原则- 1 -1.3编制范围- 2 -二、工程概况及地质水文情况- 3 -2.1工程概况- 3 -2.2地质水文情况- 4 -2.2.1工程地质条件- 4 -2.2.2地下水- 14 -三、竖井施工方案措施- 14 -3.1竖井主要施工工艺- 14 -3.2圈梁施工- 14 -3.3竖井开挖及支护- 16 -3.3.1竖井出渣- 16 -3.3.2开挖施工- 17 -3.3.3防渗漏、坍塌措施- 18 -3.3.4爆破施工- 20 -3.3.5喷射混凝土施工- 32 -3.3.6成品混凝土保护- 37 -3.3.7注浆小导管施工- 38 -3.3.8中空锚杆施工- 44 -3.3.9格栅钢架施工- 44 -3.4监控量测- 45 -3.4.1监控量测的作用- 45 -3.4.2测点布置及观测方法- 48 -3.4.3监控量测注意事项- 49 -3.4.4实测资料的分析和处理- 49 -3.5施工控制测量- 50 -3.5.1接桩与复测- 50 -3.5.2平面及高程控制测量- 50 -3.5.3竖井趋近导线控制测量- 50 -3.5.4竖井导线定向测量- 51 -3.5.5高程传递测量- 51 -四、 安全管理体系及保护措施- 52 -4.1安全保证体系- 52 -4.1.1安全组织机构- 53 -4.1.2建立健全安全生产责任制- 54 -4.1.3安全教育与培训- 57 -4.1.4安全检查制度- 58 -4.2安全保证措施- 59 -4.2.1掘进安全技术措施- 59 -4.2.2爆破安全技术措施- 59 -4.2.3开挖、支护安全措施- 60 -4.2.4土方吊运与运输安全措施- 60 -4.2.5施工机械安全控制措施- 61 -4.2.6高处作业安全技术措施- 62 -4.2.7施工用电安全技术措施- 63 -五、 质量管理体系及措施- 64 -5.1质量案例体系- 64 -5.2质量控制体系- 64 -5.2.1质量控制和保证措施- 65 -5.2.2关键工序质量保证措施- 69 -5.2.3成品保护措施- 74 -5.2.4质量缺陷控制措施- 75 -六、文明施工保证措施- 76 -七、应急预案- 78 -7.1坍塌事故应急救援预案- 78 -7.1.1坍塌事故处理程序- 78 -7.1.2注意事项应急救援人员的安全优先原则- 81 -7.2地面建（构）筑物沉降变形安全应急处理预案- 81 -7.3发生爆破爆炸事故安全应急处理预案- 82 -7.3.1事故上报流程- 82 -7.3.2伤亡人员抢救- 83 -7.4提升设备失控应急处理预案- 83 -7.5临时停电应急措施预案- 84 -7.6消防应急措施预案- 84 -7.7高处坠落事故应急救援预案- 85 -7.8防台防汛事故应急救援预案- 86 -7.9事故调查分析和编写事故调查报告- 88 -一、编制依据及其他说明1.1编制依据1、青岛市地铁4号线施工设计图纸（劲松七路站辽阳东路站）区间，第一分册区间竖井及横通道。2、现行国家及青岛市的相关法规、技术规范；国家、部委和青岛市有关安全、质量、工程验收的方面的标准及规范；（1）地下铁道工程施工及验收规范GB50299-1999（2）城市轨道交通技术规程GB50490-2009（3）建筑基坑工程检测技术规范GB50497-2009（4）混凝土结构工程施工质量验收规范GB50204-2002（5）钢筋机械连接通用技术规程JGJ107-2010（6）建筑基坑支护技术规程JGJ120-2012（7）爆破安全规程GB6722-2003（8）钢筋焊接及验收规程JGJ18-2003（9）城市轨道交通工程项目建设标准建标104-20081.2编制原则1、在充分理解设计图纸及认真踏勘现场的基础上，采用经充分论证的先进、合理、经济、可行的施工方案。2、施工区段合理划分，施工进度安排均衡、高效；满足业主对总工期的要求及阶段性工期的要求。3、严格贯彻“安全第一、质量为本 ”的原则，确保工程质量，确保施工工期，确保施工安全，全面兑现施工承诺。4、加强监控量测和信息反馈，指导施工；确保施工工艺与施工规范、设计要求相符，并达到完善。5、严格执行青岛市建设行政主管部门对项目施工文明、环保、安全、卫生健康等相关管理条例的要求；施工全过程对环境的破坏最下，占用场地最少，并有周密环境保护措施，树立良好的工程工程形象和社会形象。6、 积极争取青岛市政府，人民群众对城市地铁建设的支持，坚持和谐共建，创建和谐工地。1.3编制范围劲松七路站辽阳东路站区间2#竖井(YCK14+752.529)。（2号竖井航拍）（2号竖井临建平面布置图）二、工程概况及地质水文情况2.1工程概况劲松七路站辽阳东路站区间位于青岛崂山区劲松七路与辽阳东路之间，区间线路出劲松七路站后，沿辽阳东路路中敷设，沿道路向东前行，下穿海尔立交桥，最后进入辽阳东路站。地表道路两侧建筑物主要有海尔东城国际小区住宅楼（26层）、温哥华花园小区住宅楼（2026层）。正线区间长1027.835米，联络线区间长度273.682米，结合工期需要，在区间中部设置两座施工竖井，1号竖井施工里程为：YCK14+432.500（ZCK14+432.624），2号竖井施工里程为：YCK14+752.529（ZCK14+743.918），竖井采用矿山法施工，施工竖井内净空为95米，临时横通道内净空为54.65米，竖井深度20.7米，横通道长度40米，采用喷锚支护。（劲辽区间卫星线路图）（劲辽区间CAD线路图）2.2地质水文情况2.2.1工程地质条件本段地铁线路共揭示了11个标准层及13个亚层，现按地质年代由新到老、标准地层层序自上而下分述如下：ml1）第四系全新统人工填土（Q4 ml）第层、素填土：该层分布较广泛，沿线大部分地段均揭露该层，揭露层厚：0.4012.60米，层底标高：1.2639.40m。杂色、褐色、黄褐色等，局部受污染呈灰色灰黑色，稍湿湿饱和，松散稍密中密，回填黏性土、砂土为主，局部夹有少量碎石、碎砖及生活垃圾等，部分地面为 1030cm 厚的水泥或人行道地砖。以上人工填土层，强度较低，不均匀程度高，自稳性差。由于受城市建设 的影响，多次回填改造，回填年限 130 年不等。al+pl2）第四系全新统冲洪积层（Q4al+pl）第层、粉质黏土：层厚：1.602.00m，层底标高：3.273.70m。黄褐色，软塑可塑，韧性及干强度低，有光泽反应，切面光滑粗糙，含粉土及粉砂薄层或透镜体。第层、中粗砂：层厚：0.506.30m，层底标高：-3.852.54m。灰黄色黄 褐色，饱和，松散稍密，矿物成分以石英、长石为主，磨圆较差，次棱角次圆为主，砂质一般较均匀，级配一般，含黏性土510%。al+pl3）第四系全新统冲洪积层（Q4al+pl）第层、粉质黏土：揭露层厚：0.406.60m，层底标高：-6.143.59m。 褐黄色黄褐色，软塑可塑，含少量砂粒；有光泽反应，切面较光滑，见有铁锰氧化物条纹，韧性、结构性一般，具中等压缩性，干强度中等。局部含粉 土夹层及透镜体。具有上软下硬的特点。第1层、含有机质粉质黏土层：揭露层厚：0.501.00m，层底标高：0.01 0.61m。灰褐色灰黑色，软塑，湿，有轻微光泽反应，韧性、结构性较差，具 中等高压缩性，干强度一般，含少量细砂。第层、粗砂：揭露层厚：0.805.30m，层底标高：-7.181.49m。黄褐色，饱和，中密密实。矿物成分主要为石英、长石，分选一般，磨圆一般，含有少量黏性土，局部夹有小块碎石。al+pl4）第四系上更新统冲洪积层（Q3al+pl）第层、粉质粘土：该层于剥蚀堆积缓坡地貌单元钻孔揭露该层，揭露层 厚：0.502.60m，层底标高：-6.295.08m。黄褐褐黄色，可塑硬塑，含少量砂粒；有光泽反应，切面光滑粗糙，见有铁锰氧化物及结核，夹有灰白 色高岭土条带，韧性一般，结构性较好，具中等低压缩性，干强度高。第层、含黏性土粗砾砂：揭露层厚：0.701.80m，层底标高：-8.09 7.34m。黄褐色，饱和，中密密实，矿物成分以石英、长石为主，分选磨圆较差，局部混有较多花岗岩质风化碎屑，部分呈黏性土胶结状，含黏性土535%。5）基岩3 （1）粗粒花岗岩 褐黄色肉红色，粗粒结构，块状构造，主要矿物成分长石（含量 36.4187.34%）、石英（含量 55.3258.26%）、少量方解 石（含量 2.022.19%）及伊利石（含量 2.363.22%）。现分述如下：第上层、强风化上亚带：该层揭露层厚0.208.50m，层底标高-11.0933.63m。褐黄色肉红色，矿物蚀变强烈，长石多高岭土化，岩芯手搓多呈粗砂碎颗粒状，局部夹有角砾状岩芯，岩芯采取率在 65%70%左右。该层岩体为极破碎的软岩，岩体基本质量等级级。第下层、强风化下亚带：该层揭露层厚0.307.20m，层底标高-11.8539.10m。褐黄色肉红色，矿物蚀变强烈，长石多高岭土化，岩芯手搓多呈粗砂角砾状，局部夹有碎石块岩芯，手可掰碎，岩芯采取率在 65%75%左右。该层 岩体为极破碎的软岩，岩体基本质量等级 级。第层、中等风化带：沿线大部分钻孔均揭露该层。该层揭露厚度0.4010.45m，揭露层底标高-15.1436.70m。灰白色肉红色，岩芯多呈短柱状，岩芯表面粗糙，构造节理及风化裂隙较发育，节理面呈闭合微张开状，节理 面见铁染现象，局部浸水明显，长石部分蚀变、褪色，锤击易沿节理面裂开。岩芯采取率在70%75%左右。该层揭露段岩体完整性指数Kv一般为0.30.5，属破碎较破碎的较软岩较硬岩，岩体基本质量等级级。第层、微风化带：沿线大部分钻孔均揭露该层。该层揭露厚度 0.20 29.50m，揭露层顶标高-43.3827.63m。肉红色，矿物蚀变轻微，仅节理面矿物有所蚀变，节理一般发育，节理面与岩芯轴向夹角 015。局部贯通性良好，岩芯较完整，坚硬，锤击声脆，岩样多呈短柱柱状，揭露段RQD一般55%80%，受构造影响节理密集发育带 RQD一般20%。岩芯采取率可达 80%以上。受断裂带影响及周边次生构造带的影响，在临近构造破碎带区域，岩体节 理发育密集，节理面矿物蚀变较明显，形成节理发育带（JL），岩芯多呈碎块块状。岩芯采取率在7075%左右。该层实测饱和单轴抗压强度 30.9562.77MPa；点荷载抗压强度在 33.86103.02MPa左右。揭露段岩体完整性指数Kv一般约 0.500.75，属较破碎较完整的较硬坚硬岩，岩体基本质量等级级。节理发育带（JL）岩体基本质量等级级。由于沿线岩体受构造及节理发育带影响，饱和单轴取样受其影 响试验数值相对偏低，点荷载因其取样尺寸较小，受节理影响较小，试验数值相对较高。（2） 煌斑岩煌斑岩为沿软弱结构面侵入的脉岩，其走向与区域构造走向一致，以北东向为主，倾角多为高角度，一般脉宽约0.52.0m。其颜色为黄绿墨绿色，细 粒斑状结构，块状构造，主要矿物成分为长石（含量38.9746.76%）、方解石石（含量11.9330.91%）、高岭石（含量8.5311.11%）、黄铁矿（含量3.68 12.08%）、闪石（含量 11.5415.75%）、少量石英（含量约 2.37%4.89%）。煌 斑岩强风化层一般厚度较大，多呈砂土状，具遇水软化的特性；中等风化煌斑 岩强度较高，但遇水及暴露后强度降低较大；微风化煌斑岩强度高，多属坚硬岩。第1层、强风化带：主要于QDDT4-Z2-74 号钻孔揭露该层，揭露垂直厚度2.2m。褐黄色，矿物蚀变强烈，岩芯多呈土柱状状，手搓呈砂土状，浸水后 略具塑性，手易掰碎，岩芯采取率在 65%左右。该层岩体为极破碎的极软岩，岩体基本质量等级级。第1层、强风化带：主要于 QDDT4-Z2-（74、79）号钻孔揭露该层，揭 露垂直厚度 1.902.30m。褐黄色，矿物蚀变强烈，岩芯多呈土柱状碎屑状， 手搓呈砂土状，浸水后略具塑性，局部夹有少量直径 14cm 块状岩芯，手可掰 碎，锤击易碎散，岩芯采取率在 65%左右。 该层岩体为极破碎的软岩，岩体基 本质量等级级。第1层、中等风化带：揭露垂直厚度 1.508.90m。黄绿色，岩体破碎， 节理裂隙较发育，沿节理面见有铁锈色矿染，岩芯呈碎块状饼状块状，矿 物蚀变中等，岩样锤击声暗哑易碎，岩芯采取率在 70%左右。揭露段岩体完整性指数 Kv 一般为 0.30.5，实测点荷载抗压强度在16.52MPa 左右；属破碎较破碎的较软岩，岩体基本质量等级级。第1层、微风化带：揭露垂直厚度 0.508.50m。灰绿色，矿物蚀变轻微，局部含花岗质捕掳体，节理裂隙较发育，沿节理面见有铁锈色矿染，岩芯多呈短柱柱状，部分碎块状，柱体光滑，矿物新鲜，锤击声清脆，不易碎。揭露段RQD 一般35%80%，受构造影响节理密集发育带 RQD一般20%。岩芯采取率在80%以上。部分地段岩体破碎，节理很发育，形成节理发育带（JL），岩芯多呈碎块状， 岩芯采取率 70%左右。该层实测饱和单轴抗压强度 32.5541.80MPa；点荷载抗压强度在 34.66110.49MPa 左右。揭露段岩体完整性指数Kv一般约 0.550.75，属较破碎较完整的较硬坚硬岩，岩体基本质量等级级。节理发育带（JL）岩体基 本质量等级级。由于沿线岩体受构造及节理发育带影响，饱和单轴取样受其影 响试验数值相对偏低，点荷载因其取样尺寸较小，受节理影响较小，试验数值相 对较高。（3） 细粒花岗岩细粒花岗岩是沿软弱结构面侵入的脉岩。一般脉宽 0.52.0 米，但局部侵 入范围较大，形成细粒花岗岩岩株，细粒花岗岩抗风化能力强，但一般节理、裂隙发育，岩体多破碎。细粒斑状结构，块状构造，主要矿物成分根据成都西 南交大技术转移中心有限公司进行隧道岩石耐磨性试验研究报告，采用 X 射线 衍射技术分析，石英（含量约 83.5684.92%）、长石（含量约 12.7514.15%）、 少量伊利石（含量约 1.071.24%）及方解石（含量约 1.091.21%）。第2层、中等风化带：露垂直厚度 0.403.80m。肉红色紫红色，岩体破碎，构造节理及风化裂隙较发育，节理面呈闭合微张开状，节理面见铁染现象，局部浸水明显，长石部分蚀变、褪色，锤击易沿节理面裂开。岩芯采取率在70%左右。揭露段岩体完整性指数 Kv一般为 0.30.5，属破碎较破碎的较软岩较硬岩，岩体基本质量等级级。第2层、微风化带：揭露垂直厚度 0.7025.00 米。肉红色紫红色，节 理裂隙较发育，矿物新鲜，沿节理面见铁染、绿泥石化斑点。金刚石钻进采取 的岩芯呈块柱状，柱体光滑，岩块坚硬，锤击声清脆，难碎，揭露段 RQD 一 般 55%80%，受构造影响节理密集发育带 RQD 一般20%。岩芯采取率在 75%95%左右。受断裂带影响，岩体破碎，节理发育，节理面矿物蚀变较明显，形成节理 发育带（JL），岩芯呈碎石碎块状，岩芯采取率在 70%75%左右。该层实测饱和单轴抗压强度 33.4365.35MPa；点荷载抗压强度在 32.97 108.11MPa 左右。揭露段岩体完整性指数 Kv 一般约 0.550.75，属较破碎较 完整的较硬坚硬岩，岩体基本质量等级级。节理发育带（JL）岩体基 本质量等级级。由于沿线岩体受构造及节理发育带影响，饱和单轴取样受其影 响试验数值相对偏低，点荷载因其取样尺寸较小，受节理影响较小，试验数值相对较高。（4）花岗斑岩花岗斑岩是沿软弱结构面侵入的脉岩。一般脉宽 0.52.0m，但局部侵入范 围较大，形成花岗斑岩岩墙，花岗斑岩抗风化能力强，但一般节理、裂隙较发 育，岩体多破碎。细粒斑状结构、块状构造。主要矿物成分根据成都西南交大 技术转移中心有限公司进行隧道岩石耐磨性试验研究报告，采用 X 射线衍射技 术分析，石英（含量约 56.2057.01%）、长石（含量约39.4840.51%）、伊利石（含量约 2.152.35%）及少量方解石（含量约 1.041.31%）。第3层、中等风化带：揭露垂直厚度 0.904.20m。灰白色肉红色紫红色，岩体破碎，构造节理及风化裂隙较发育，沿节理面见铁染、绿泥石化斑点。节理面呈闭合微张开状，节理面见铁染现象，局部浸水明显，长石部分蚀变、褪色，锤击易沿节理面裂开。岩芯采取率在 70%左右。揭露段岩体完整性指数 Kv 一般为 0.30.5，属破碎较破碎的较软岩较 硬岩，岩体基本质量等级级。第3层、微风化带主要于 QDDT4-Z2-（35、44、45、46、48、60、63、65、75、81、82、91、 92、93、94、98、99、102、103、106）号钻孔及引用钻孔 M2Z3-STS-27号钻孔揭露该层，揭露垂直厚度0.7031.30m。肉红色，构造节理及风化裂隙较发育，矿物新鲜，沿节理面见铁染、绿泥 石化斑点。金刚石钻进采取的岩芯呈块柱状，柱体光滑，岩块坚硬，锤击声脆，难碎。揭露段 RQD 一般 55%85%，受构造影响节理密集发育带 RQD 一般20%。岩芯采取率 8085%。 受断裂带影响，岩体节理发育密集，形成节理发育带（JL），岩芯呈碎石碎块状。岩芯采取率在 65%70%左右。该层实测饱和单轴抗压强度 30.3476.03MPa；点荷载抗压强度在 25.38 103.10MPa 左右。揭露段岩体完整性指数 Kv 一般约 0.550.75，属较破碎较 完整的较硬坚硬岩，岩体基本质量等级级。节理发育带（JL）岩体基 本质量等级级。由于沿线岩体受构造及节理发育带影响，饱和单轴取样受其影 响试验数值相对偏低，点荷载因其取样尺寸较小，受节理影响较小，试验数值相 对较高。（5） 构造岩 根据现场工程物探及钻探资料分析，场区沿线分布有多条受李村断裂带影响而形成的构造破碎带，从整体来看，在构造破碎带以内地段受其影响较大， 钻孔多揭露花岗岩的糜棱岩、砂土状碎裂岩及碎裂岩。从局部来看，在构造破 碎带影响范围内，局部地段相邻钻孔所揭露的岩体风化程度及节理发育程度差 别较大，岩芯软硬不均。第4层、糜棱岩：揭露厚度：1.70m。原岩为花岗岩，受断裂带挤压明显， 矿物成分高岭土化、绿泥石化严重，矿物基本上呈黏土状，具明显动力变质特征。 钻探揭示岩石具泥状结构，手搓呈土状，岩块干时较坚硬，湿时易软化，呈硬塑状， 具低压缩性。岩芯采取率 70%左右。该层岩体为散体状结构岩体，属极破碎的 极软岩，岩体基本质量等级 级。该层岩体遇水易软化；受构造作用影响，岩 体极破碎。第5层、砂土状碎裂岩：揭露厚度：0.609.40m。原岩为花岗岩，受断 裂带挤压明显，矿物受构造挤压影响蚀变强烈，主要造岩矿物多高岭土化、绿 泥石化，夹有灰绿色构造泥，手搓呈砂土状，夹角砾碎块状岩芯，部分钻孔 岩芯可见挤压擦痕。岩芯采取率 65%左右。该层岩体为散体状结构岩体，属极 破碎的极软岩，岩体基本质量等级 级。第5层、块状碎裂岩：揭露厚度：1.0010.20m。 原岩为花岗岩，受断裂带挤压明显，矿物绿帘石化明显，岩体节理发育，节理面呈闭合至微张状，部分节理面见有构造泥充填，岩芯多呈碎块短柱状，柱体粗糙稍光滑，岩芯锤击易断，易沿节理面碎散，断裂面不规则。岩芯采取率在65%70%左右。该层岩体为散体状结构岩体，岩体破碎，岩块的坚硬程度变化大，岩块间 的结合程度差，不均匀程度高。揭露段岩体完整性指数 Kv 一般为 0.30.4，属于较破碎破碎的较软岩，岩体基本质量等级级。2.2.2地下水（1）地下水情况勘察期间未发现明显地表水系。场区地下水主要类型：第四系孔隙水、基岩裂隙水。（2）地下水腐蚀性 根据岩土工程勘察规范（GB50021-2001）（2009 年版），地下水腐蚀 性评价按类环境考虑判定，场区地下水对混凝土结构具有微弱腐蚀性；对钢筋混凝土结构中的钢筋在干湿交替下具有弱中腐蚀性，在长期浸水下具有微腐蚀性。根据岩土工程勘察规范（GB50021-2001）（2009 年版），土腐蚀性评价按 类环境考虑，地下水位以上填土对混凝土结构具有微腐蚀性，对钢筋混凝土 结构中的钢筋具有微腐蚀性。三、竖井施工方案措施3.1竖井主要施工工艺竖井主要施工工艺为：圈梁施座基坑分层开完基坑分层支撑体系 开挖至井底 横通道施工。3.2圈梁施工（1） 施工准备人员准备：项目部管理人员、安全员、电工、钢筋工、模板工。施工机具准备：钢筋弯曲机、电焊机、钢筋切断机、发电机、振动棒、挖掘机、自卸车。（2） 施工工艺（3）施工控制及施工步骤 1）、测量人员将需要基坑开挖的范围用木桩订在地上，放出标高点，并用白灰进行划线。 2）、钢筋全部采用HRB400级钢筋，焊缝采用单面焊或双面焊，单面焊焊接长度不小于10d,双面焊焊接长度不小于5d。3）、模板安装前要把基底清理干净后通知测量班放模板安装线位，模板采用2米1米0.05米厚的钢模板，模板在安装前需清理干净，并涂抹脱模剂，在涂抹时不得污染钢筋和施工缝，模板在钢筋绑扎完成后进行安装，只安装内侧模板，模板用42mm的钢管及方木进行加固，模板的接缝用双面胶带封闭。4）、混凝土分层浇筑，每层厚度为0.5米，人工振捣密实。混凝土的浇筑要连续进行。混凝土运至施工现场后，混凝土卸出时，其自由倾斜高度不超过2米，若超过2米，要用溜槽下料。在浇筑过程中，振捣时要按对称并均匀的顺序进行，不得漏振，振动棒不得碰撞钢筋、预埋件及模板，浇筑混凝土时，要时刻观察模板、钢筋的情况。当发现变形时，要立即停止混凝土浇筑，通知现场值班的钢筋工、模板工进行修整、加固，要在混凝土初凝前修整完毕，现场试验人员做好混凝土试块（150mm150mm150mm）,并要求与成品同条件养护。3.3竖井开挖及支护3.3.1竖井出渣竖井出渣及格栅钢架、网片、设备等吊入竖井通过安装在竖井提升井架上电动葫芦的提升斗来完成。（竖井出渣示意图3.3.1）(3.3.1竖井出渣示意图)竖井开挖运出的土石方弃入临时对渣场，夜间通过渣土车运输出市区。混凝土喷射料有安装在竖井旁边的串筒供给。圈梁施工完成后，开始施工龙门架基础。龙门架基础施工完成一星期后开始安装竖井提升架，提升架有龙门架和电动葫芦组成。龙门架起重设备选购品牌厂商的产品，请有安装资质和安装经验的人员进行提升装置的安装及调试。试运行合格后并报市安全检查监督站、业主、驻地监理检验审核合格后，方可投入使用。3.3.2开挖施工竖井按由上而下、由中间向两侧的顺序开挖，土层采用人工或机械开挖，强风化岩层较破碎，采用人工风镐开挖，下部中风化层则采取钻眼爆破方法进行开挖，钻眼采用TY28凿岩机钻眼，眼深11.5m。为确保施工质量，井身掘进采用台阶爆破，由导爆管引至地面用电雷管起爆。开挖时每循环进尺1.01.3m，由中心向四周扩挖，靠近井壁处预留50cm由人工修整至设计位置，在中部设临时集水坑，并将渗水及时抽出，开挖接近基底0.2m时，应配合人工开挖，不得超挖扰动基底岩层。开挖顺序为：1）开挖竖井至第一道内支撑下面0.5m处施做冠梁及第一道钢筋砼撑；2）基坑继续往下开挖，边开挖边施作一、二、三、四道腰梁及对应支撑；3)竖口开挖至横通道上台阶底部，破除横通道下台阶范围内的围护桩；4)开挖横通道上台阶并及时支护;5)竖井开挖至井底并施做竖井底板。碴土由人工装入吊桶，通过提升系统（提升系统未安装之前采用吊车）提升至地面碴土场，竖井每开挖完成一个循环，经检查开挖尺寸符合设计要求后，立即挂8钢筋网（网片预留200mm搭接长度初喷砼），喷射C25砼。钢筋网在井外分片制作，井内安装，螺栓连接。喷砼采用湿喷工艺，一侧喷砼支护后再进行另一侧开挖。施工期间在井壁设临时爬梯，供施工人员上下。开挖至水位以下时，井底设积水坑，用污水泵将水抽至井外。竖井开挖过程中一旦发生涌水、涌砂，立即封闭开挖面，停止掘进施工。准备进行注浆止水，打设注浆小导管。进行注浆止水。石质地层遇中风化和微风化岩层时使用爆破开挖土石方。3.3.3防渗漏、坍塌措施（1）竖井开挖前做好防汛准备，地面布置好排水系统，并保持通畅，防止地面雨水、污水倒灌后漏入竖井。（2）随时保证有充足的排水设备可投入正常使用。竖井开挖时，中央集水坑超前，确保竖井井壁开挖面不浸水，防止造成边坡坍塌，从而引起周围土体较大侧向位移和沉降。坑内若有积水，必须尽快排出，严禁积水泡坑。（3）竖井开挖过程中，随时保证有两套双液注浆设备可投入正常使用，有充足的水泥、水玻璃等注浆材料，现场保证至少有34名专业注浆施工人员随时待命止水、堵漏。（4）加强施工管理。每层土方开挖前，由工长、技术员、材料员、安全员、质检员等共同检查现场的施工人员、设备、材料是否可满足至少按时完成一个循环的施工需要，否则，严禁进行土方开挖。每班确保有一名技术员、安全员跟班，工长必须在开挖工作面，以确保施工规范、及时发现险情征兆、及时发现地质情况的变化、措施及时有效。（5）竖井开挖前还必须备好抢险应急材料、设备，并做好演练。开挖过程中发现坑壁漏水严重，坑壁存在坍塌的可能时，必须立即停止开挖，并用土袋回填稳定坑壁，必要时插板护壁、加设型钢支撑、全断面回填、喷射混凝土封闭坑壁，以确保竖井的安全，然后采取注双液浆堵漏、小导管注浆加固等有效止水措施，并确认坑壁稳定后再继续开挖支护。（6）加强施工作业队的施工力量，严格按照先对角对边后中心的顺序开挖土方。每层土方一旦开挖，就必须在最短时间内封闭支护体系，井壁土体暴露时间不得超过2小时，循环作业时间控制在16小时以内。为此，作业场所配备两套混凝土喷射系统，确保随时至少有一套可正常使用，防止因设备的故障或管路堵塞导致支护施工中断。（7）加强监控量测及信息反馈制度。竖井开挖期间，地面沉降、土体侧向位移、井口水平位移、地下水位、邻近建筑物变形监测至少每天一次，必要时增加监测频率。监测完成后5小时内将监测分析报告送工区经理部相关领导，相关管理人员据此调整施工参数及施工计划，必要时减少格栅钢架步距，缩小周边每部开挖的范围，以减少循环作业时间和井壁土体的暴露时间，确保每步施工安全、快速，将对周围环境的影响降到最低。（8）如地下水位下降，可通过水位观测孔回灌自来水来恢复地下水位，以减少水位下降给邻近建筑物带来的不良影响。（9）竖井开挖过程中，遇到透水，应全断面进行注浆止水，保证井壁无渗水，方可继续施工。3.3.4爆破施工本节仅对竖井爆破施工做一下简单介绍，具体详见爆破专项施工方案。本竖井的基坑工程是在市区环境下、周边建筑物较少，竖井右侧深圳路，车流量较大，为采取控制爆破方式来开挖土石方，为避免对周围环境造成影响，必须严格控制爆破飞石、震动等有害效应。爆破振动速度控制在2cm/s以内。由于本竖井需要爆破部位位于地表16m以下，决定采用微差松动控制爆破技术，采用浅孔、密布爆破的施工方法，分多层进行爆破施工作业，施工时采用适当的近爆破区防护，可完全避免爆破飞石对周围环境的影响。爆破前，对居民进行爆破施工宣传工作，确保工程的顺利施工。1）爆破参数设计根据测试爆破震动的经验公式(Q=R3(VK)3/a)，减少单段起爆药量是降低爆破施工对两侧危房产生震动危害的最有效方法。本车站基坑在爆破过程中，为减少震动负效应采取以下方法：采用单孔单段装药，减少单段雷管起爆孔数。减少孔数孔深、排距孔距。减少震动同时也要保证控制飞石对周边行人车辆的影响。所以在保证每个炮孔堵塞不小于0.5m的前提下，应尽量打浅孔，并且减少孔距排距，以减少每孔的装药量。2）具体爆破参数炮眼直径42mm，药包直径32mm，其它参数见下表3.4。表3.4 开挖爆破参数表方案梯段高度H(m)抵抗线W孔距a(m)排距b(m)超钻h(m)药量单耗kg/m3（m）装药结构装药方式最大单段药量kg浅孔松动爆破1.20.82.01.00.80.30.350.40柱状耦合2.00光面爆破1.80.60.80.5/0.20.150.20柱状间隔不耦合1.003)不同部位的爆破方法竖井开挖尺寸为宽13m*长10m，竖井中部采用浅孔台阶松动控制爆破，周边采用光面爆破（周边预留50cm采用人工开挖）。掏槽开挖：主要为浅孔松动爆破创造工作面，掏槽沟位于竖井中间位置，首先进行掏槽沟的开挖爆破，并及时将渣土外运，为后续爆破创造临空面，掏槽沟深1.3m，顶面宽度为为2.8m，底宽1.6m，掏槽沟布置见下图3.9。浅孔松动台阶控制爆破：沿掏槽沟向四周采用分层台阶爆破。扩槽初期，台阶高度1.0m，待槽腔扩大至56m时，进行下层拉槽，将两个台阶合并为一个台阶时，台阶高度增加至1.51.8 m，以加大爆破规模，加快施工进度。图3.9 掏槽沟布置示意图光面爆破：为保证基坑坡面平整，减少对基坑周围围护桩的扰动，基坑周边采用光面爆破。每开挖两层进行一次光面爆破。炮眼紧贴基坑设计边线，为了保证光爆效果，每三层台阶只爆两层，孔深2.0m(超深0.2m)。 4)布孔形式掏槽沟施工完毕后，从中间向周边开挖，如下图3.10所示。图3.10 掏槽沟向周边开挖示意图5)装药结构与起爆网络炮眼采用反向装药起爆，眼底非起爆药包用炮棍压胀填满炮孔。为了控制最大段起爆药量，采用国产毫秒非电雷管串联起爆网路，微差爆破时差25ms50ms。炮孔内按设计段别非电雷管引爆炸药，然后将毫秒非电雷管用大串联的方式连接网路，用MFB100型起爆器起爆，起爆前用爆破专用仪表检测爆破网路的可靠性。网路连接时，同一网路内的雷管必须是同厂同批同型号的。6)炸药和雷管选取结合钻孔中42mm直径和便于装药和防水，选用药卷直径为25mm或32mm乳化炸药，雷管选用非电毫秒延时雷管(毫秒延时雷管引爆)。7)爆破震动和安全校核爆破地震安全距离公式：Q=R3(VK)3/a式中：Q最大一段药量，kg； R爆破振动安全距离，m V安全振动速度(cms) K 爆破振动传播途径介质系数，与地质条件有关。 a 爆破衰减系数其中K、a属于经验数值，暂按中硬岩取值：K=150，a=1.8,R=16.5m(爆破点距离既有管线及建筑物最近距离)； V：2.Ocms（设计图纸要求值）。测算出单段最大炸药用量3.38kg，即距离爆破点16.5m处振速控制在临界值2.Ocms处单段炸药使用量不超过3.38kg，并且在此炸药用量情况下，距离爆破点超出16.5m时振速更小。每次爆破装药时，必须严格按照单段的最大装药量Q进行装药，确保爆破引起的质点振动速度在安全允许范围之内。安全距离与爆破震动速度的关系见下表3.5。表3.5 安全距离与爆破震动速度爆破中心至建筑物距离R（m）振 速cm/s（装药量控制在3.38kg）201.42221.19241.02260.88280.77300.688)爆破防护由于本竖井工程位于交通繁忙的深圳路上，周围建筑物较多（距离基坑较远），因此控制爆破飞石显得尤为重要。爆破时，严格控制爆破飞石不飞出竖井，采取如下措施：（1）采用砂袋、网状橡胶炮被覆盖防护，具体做法为在将要爆破的岩石用炮被进行全面覆盖封闭防护。（2）竖井周边除出碴口外，顶部及其它三面全部用彩钢板封闭，井口覆盖采用单层钢筋网片，上面再紧密覆盖一层炮被或沙包，杜绝爆破飞石逸出井身。（3）为防止爆破施工时，局部在基坑内飞石对腰梁、横支撑造成破坏，在混凝土强度未达到设计值80%之前不进行爆破施工；需要进行爆破施工时，首先对需爆破岩石采取炮被防护，防止飞石；其次在横支撑上包裹12层棉被，减缓爆破施工飞石的冲击力。9)爆破实施爆破工作技术性较强，工序多，为了保证爆破工作有条不紊地进行，必须有良好的施工组织。(1)爆破施工作业程序施爆区管线、房屋调查爆破设计与设计审批配备专业施爆人员爆区放样用机械或人工清除施爆区覆盖层和强风化岩面放样与布孔钻孔爆破器材检查与测验炮孔检查与废碴清除装药并安装引爆器材布置安全岗和撤出施爆区及个别飞散物、强地震波影响区内的人、畜起爆清除瞎炮解除警戒测定爆破效果(包括飞石、地震波对施爆区内外构成损伤及损失)装、运石方与整修边坡落底至设计高程。(2)施工准备爆破施工前，在全面熟悉设计文件和设计交底的基础上，进行现场核对和施工调查，将实测出的开挖边界线用石灰线在现场地形上放样。向爆破作业影响范围所涉及的居民通报爆破施工概况及可能造成的影响，并征询有关部门的意见，确保施工顺利进行。(3)布孔方法炮孔布置采用梅花型布孔，具体布孔方法详见图3.11。图3.11 炮孔布置方式图(4)钻孔钻孔是爆破质量好坏的重要一环，应严格按照爆破设计的位置、方向、角度进行钻孔，先慢后快。钻孔过程中，必须仔细操作，严防卡钻、超钻、漏钻和错钻；装药前必须检查孔位、深度、倾角是否符合设计要求，孔内有无堵塞、孔壁是否有掉块以及孔内有无积水。如发现孔位和深度不符合设计要求时，及时处理，进行补孔或透孔，严禁少打眼，多装药。孔口周围的碎石、杂物清除干净，对于孔口岩石破碎不稳固段，应进行维护，避免孔口形成喇叭状。钻孔结束后应封盖孔口或设立标志。(5)装药应严格按设计的炸药品种、规格及数量进行装药，不得欠装、超装，而影响爆破效果。并按照设计安装起爆装置。光爆炮孔内空气柱间隔装药，主炮孔用散装炸药集中装在底部。其装药结构见下图3.12。23324561 炸药；2 炮眼壁；3 药卷；4 雷管；5 炮泥；6 脚线图3.12 炮孔装药结构图
