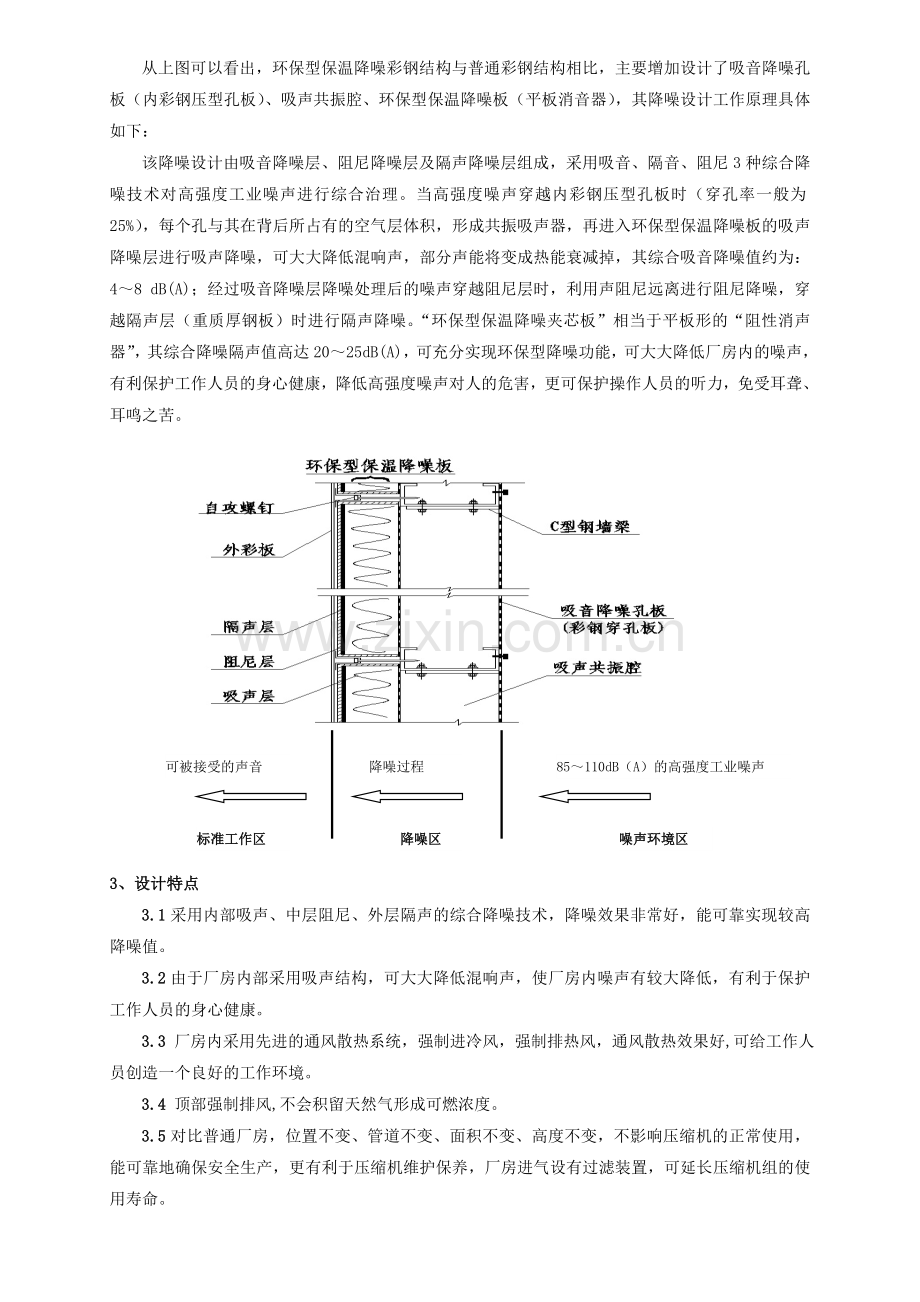

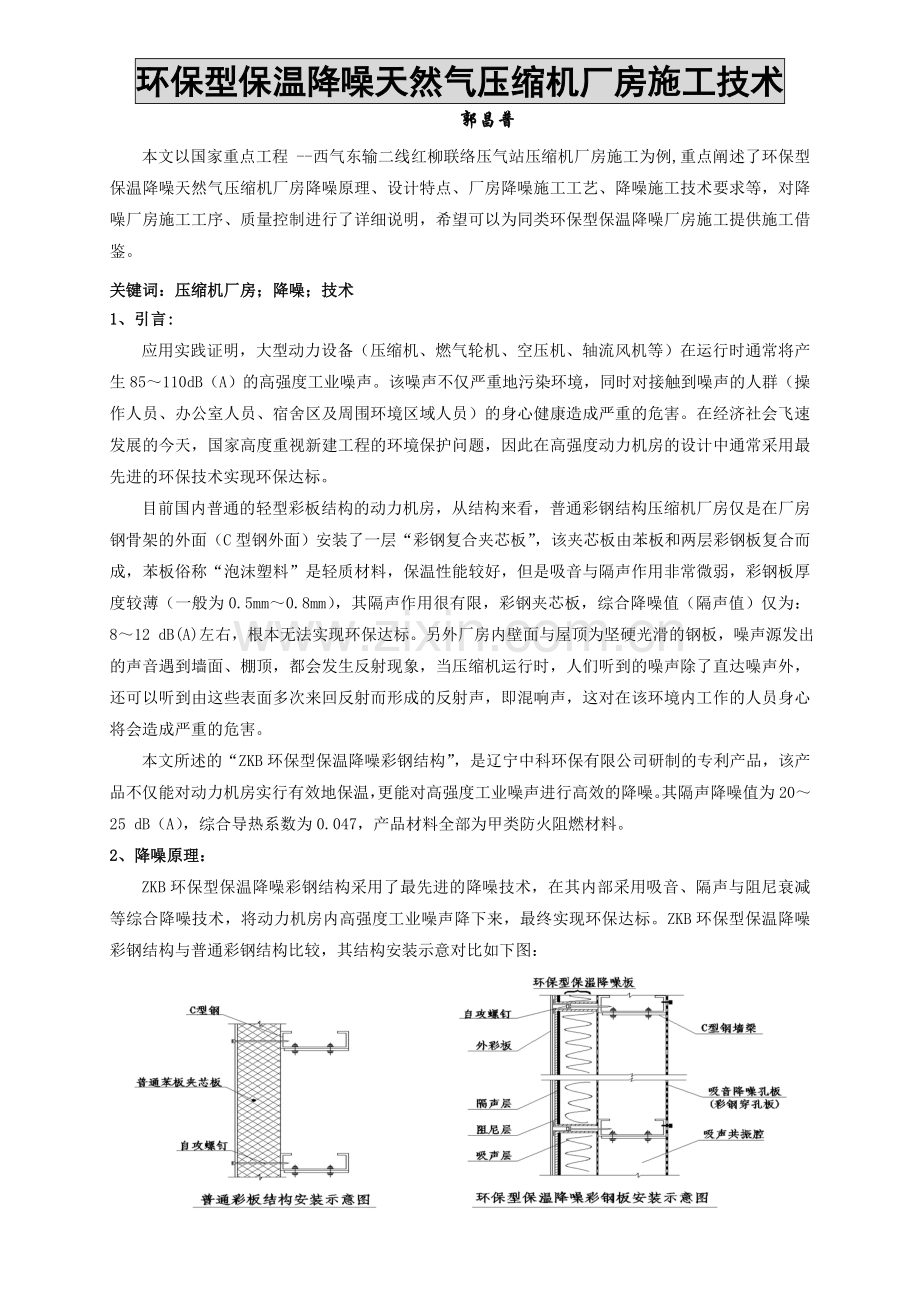

环保型保温降噪天然气压缩机厂房施工技术郭昌普本文以国家重点工程 -西气东输二线红柳联络压气站压缩机厂房施工为例,重点阐述了环保型保温降噪天然气压缩机厂房降噪原理、设计特点、厂房降噪施工工艺、降噪施工技术要求等，对降噪厂房施工工序、质量控制进行了详细说明，希望可以为同类环保型保温降噪厂房施工提供施工借鉴。关键词：压缩机厂房；降噪；技术1、引言:应用实践证明，大型动力设备（压缩机、燃气轮机、空压机、轴流风机等）在运行时通常将产生85110dB（A）的高强度工业噪声。该噪声不仅严重地污染环境，同时对接触到噪声的人群（操作人员、办公室人员、宿舍区及周围环境区域人员）的身心健康造成严重的危害。在经济社会飞速发展的今天，国家高度重视新建工程的环境保护问题，因此在高强度动力机房的设计中通常采用最先进的环保技术实现环保达标。目前国内普通的轻型彩板结构的动力机房，从结构来看，普通彩钢结构压缩机厂房仅是在厂房钢骨架的外面（C型钢外面）安装了一层“彩钢复合夹芯板”，该夹芯板由苯板和两层彩钢板复合而成，苯板俗称“泡沫塑料”是轻质材料，保温性能较好，但是吸音与隔声作用非常微弱，彩钢板厚度较薄（一般为0.5mm0.8mm），其隔声作用很有限，彩钢夹芯板，综合降噪值（隔声值）仅为：812 dB(A)左右，根本无法实现环保达标。另外厂房内壁面与屋顶为坚硬光滑的钢板，噪声源发出的声音遇到墙面、棚顶，都会发生反射现象，当压缩机运行时，人们听到的噪声除了直达噪声外，还可以听到由这些表面多次来回反射而形成的反射声，即混响声，这对在该环境内工作的人员身心将会造成严重的危害。本文所述的“ZKB环保型保温降噪彩钢结构”， 是辽宁中科环保有限公司研制的专利产品，该产品不仅能对动力机房实行有效地保温，更能对高强度工业噪声进行高效的降噪。其隔声降噪值为2025 dB（A），综合导热系数为0.047，产品材料全部为甲类防火阻燃材料。2、降噪原理：ZKB环保型保温降噪彩钢结构采用了最先进的降噪技术，在其内部采用吸音、隔声与阻尼衰减等综合降噪技术，将动力机房内高强度工业噪声降下来，最终实现环保达标。ZKB环保型保温降噪彩钢结构与普通彩钢结构比较，其结构安装示意对比如下图：从上图可以看出，环保型保温降噪彩钢结构与普通彩钢结构相比，主要增加设计了吸音降噪孔板（内彩钢压型孔板）、吸声共振腔、环保型保温降噪板（平板消音器），其降噪设计工作原理具体如下：该降噪设计由吸音降噪层、阻尼降噪层及隔声降噪层组成，采用吸音、隔音、阻尼3种综合降噪技术对高强度工业噪声进行综合治理。当高强度噪声穿越内彩钢压型孔板时（穿孔率一般为25%），每个孔与其在背后所占有的空气层体积，形成共振吸声器，再进入环保型保温降噪板的吸声降噪层进行吸声降噪，可大大降低混响声，部分声能将变成热能衰减掉，其综合吸音降噪值约为：48 dB(A)；经过吸音降噪层降噪处理后的噪声穿越阻尼层时，利用声阻尼远离进行阻尼降噪，穿越隔声层（重质厚钢板）时进行隔声降噪。“环保型保温降噪夹芯板”相当于平板形的“阻性消声器”，其综合降噪隔声值高达2025 dB(A)，可充分实现环保型降噪功能，可大大降低厂房内的噪声，有利保护工作人员的身心健康，降低高强度噪声对人的危害，更可保护操作人员的听力，免受耳聋、耳鸣之苦。85110dB（A）的高强度工业噪声85110dB（A）的高强度工业噪声噪声环境区降噪区标准工作区降噪过程可被接受的声音3、设计特点3.1采用内部吸声、中层阻尼、外层隔声的综合降噪技术，降噪效果非常好，能可靠实现较高降噪值。3.2由于厂房内部采用吸声结构，可大大降低混响声，使厂房内噪声有较大降低，有利于保护工作人员的身心健康。3.3 厂房内采用先进的通风散热系统，强制进冷风，强制排热风，通风散热效果好,可给工作人员创造一个良好的工作环境。3.4 顶部强制排风,不会积留天然气形成可燃浓度。3.5对比普通厂房，位置不变、管道不变、面积不变、高度不变，不影响压缩机的正常使用，能可靠地确保安全生产，更有利于压缩机维护保养，厂房进气设有过滤装置，可延长压缩机组的使用寿命。3.6 泄压防爆面积安全性系数符合：0.05-0.22要求3.7 厂房采用的材料均为阻燃型，钢结构喷涂防火涂料，可有效实现防火要求。3.8 吸声降噪板为板块单元，现场安装周期短，拆装方便。3.9 厂房布局和谐，外形美观、漂亮。4、施工工序及技术要求4.1压缩机厂房钢结构柱基础验收。压缩机厂房钢结构柱安装前，应对压缩机厂房结构柱基础验收合格后方可进行。验收应组织业主、监理、基础施工方和厂房安装施工方共同参加。压缩机厂房基础尺寸、位置、标高应符合设计图纸要求，且不应超出施工技术规范的相关内容要求，位置、标高偏差不宜大于10mm；4.2 压缩机厂房钢结构构架、钢梁柱、钢支撑到场后，安装前应进行防锈处理和刷防火涂料。涂抹厚度应符合技术规范要求；防火涂料的刷涂应采用多遍刷涂方式，钢结构的防火涂料的刷涂厚度要求，钢结构柱应满足耐火极限不低于2.0h，钢结构梁的耐火极限不低于1.5h，要求其他承重构件的耐火极限应满足建筑设计防火规范的相关规定。柱基标高调整示意图4.3钢结构安装前，需对压缩机厂房的基础进行凿毛处理，方便钢结构柱安装就位后，钢结构柱的底板二次灌浆浆料与基础的可靠牢固结合；对压缩机厂房基础内预埋的地脚螺栓进行校准，地脚螺栓的相对间距和高度应符合钢结构柱的安装要求。4.4钢结构柱的安装。按照预先设计好的施工方案，按顺序依次对厂房钢结构柱进行安装，安装时，须对钢柱柱基标高调整，具体采用调整螺母进行柱基标高调节，精度可达1mm以内；钢柱的平面位置可通过对准纵横十字线的方法控制；柱身垂直度调整可采用两台呈90的经纬仪进行垂直校正。4.5 钢结构柱调整完成后，对钢结构柱进行二次灌浆，为保证灌注质量，宜采用微收缩水泥进行。4.6 门形钢梁和棱条连接。钢梁和棱条的安装，均采用高强螺栓连接，螺栓的规格与长度应符合要求，螺栓连接应牢固可靠。4.7 环保型保温降噪板安装。该降噪板设计为板块降噪单元，每块板块降噪单元端面均采用凸凹结构，可有效保证每块板块单元之间连接的严密性。现场安装时根据设计图纸要求，采用板块承插拼装方式，固定时采用自攻螺钉固定。板块示意图：AAAA板块降噪单元板块降噪单元承插拼装示意图 4.8 吸音降噪孔板安装，应根据设计要求进行排版和采用自攻螺钉固定，钢板间连接只搭接一个肋，必须母肋扣在公肋上，保证连接的严密性。4.9 厂房外彩板安装，钢板的铺设要注意常年风向，板肋搭接需与常年风向相背。固定螺钉要与钢板和檀条垂直，并对准檀条中心，打钉前应挂线，使打钉打在一条直线上，保证美观。4.10 屋面板安装，除图纸另有说明外，屋面外层板搭接宽度200mm，采光板搭接300mm，施以两道封胶，位置分别距相互搭接的两块板边缘10mm，屋面内层钢板接长度50-100mm，无封胶。8 .结束语 通过应用实践证明，采用“ZKB环保型保温降噪彩钢结构”的压缩机厂房，能对动力机房内高强度工业噪声进行高效的降噪。目前，环保型降噪厂房正逐步的在各类噪声厂房设计中得到应用和普及。希望本篇内容，可为同类厂房建设施工提供技术参考和帮助。参考文献 1. GB50205-2001 钢结构工程施工质量验收规范 2. GB50207-2002 屋面工程质量验收规范 3. YBJ216-88 压型金属板设计施工规程 4. GB50345-2004 屋面工程技术规范 5. 相关设计施工图纸 6. 环保型保温降噪材料技术资料
