船舶供油单元燃油粘度控制系统使用说明书.docx

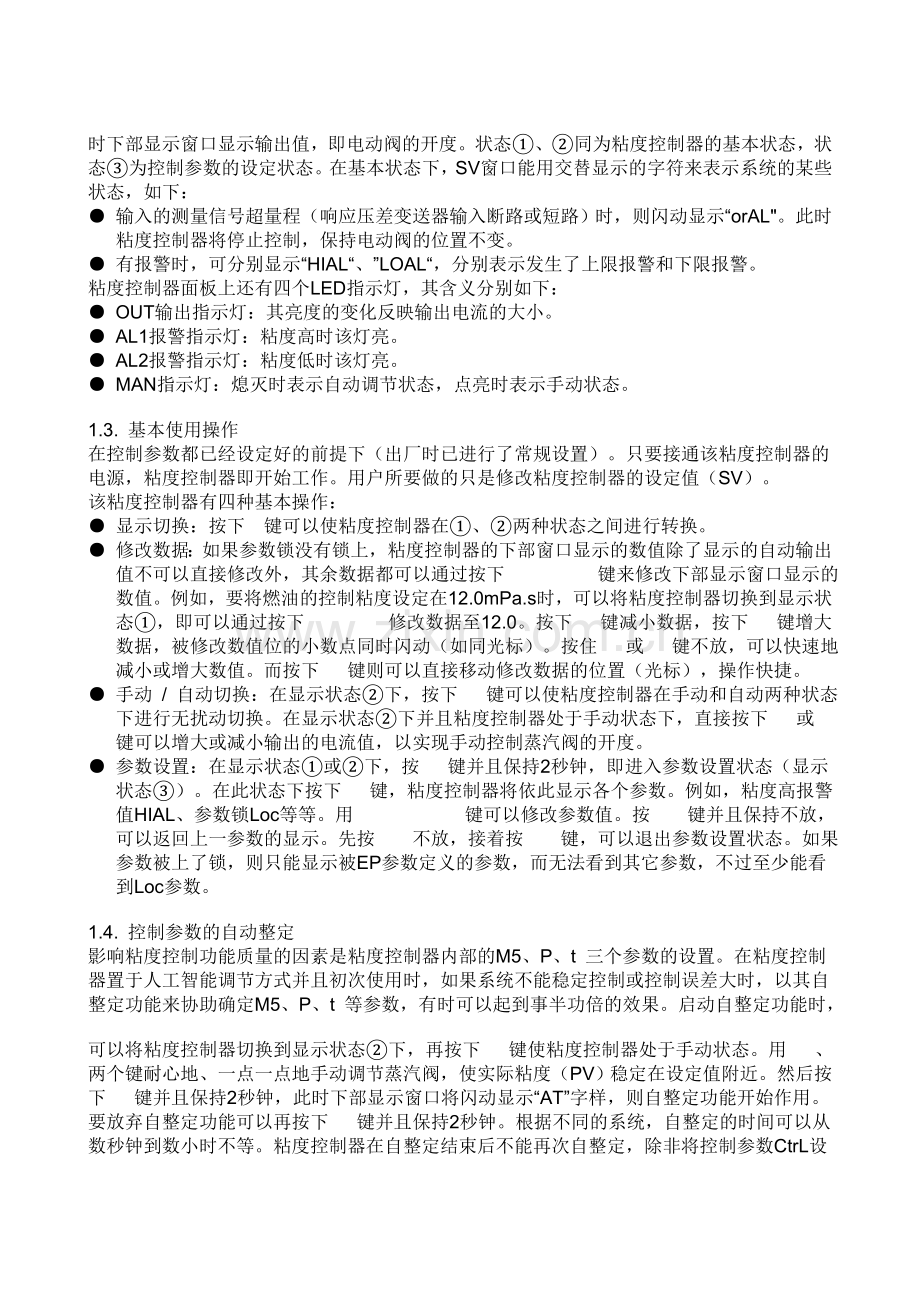

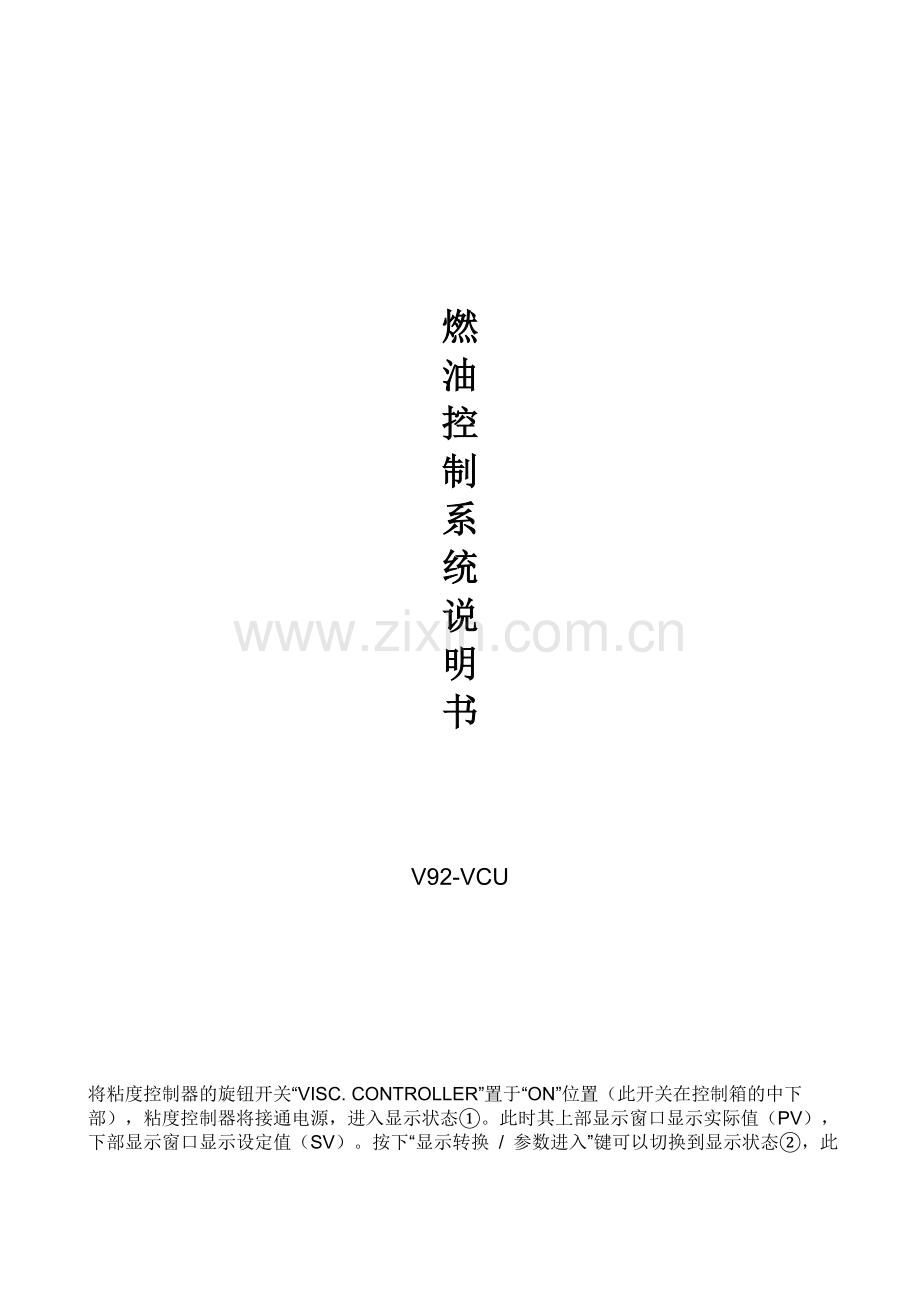

燃油控制系统说明书V92-VCU将粘度控制器的旋钮开关“VISC. CONTROLLER”置于“ON”位置（此开关在控制箱的中下部），粘度控制器将接通电源，进入显示状态。此时其上部显示窗口显示实际值（PV），下部显示窗口显示设定值（SV）。按下“显示转换 / 参数进入”键可以切换到显示状态，此时下部显示窗口显示输出值，即电动阀的开度。状态、同为粘度控制器的基本状态，状态为控制参数的设定状态。在基本状态下，SV窗口能用交替显示的字符来表示系统的某些状态，如下： 输入的测量信号超量程（响应压差变送器输入断路或短路）时，则闪动显示“orAL。此时粘度控制器将停止控制，保持电动阀的位置不变。 有报警时，可分别显示“HIAL“、”LOAL“，分别表示发生了上限报警和下限报警。粘度控制器面板上还有四个LED指示灯，其含义分别如下： OUT输出指示灯：其亮度的变化反映输出电流的大小。 AL1报警指示灯：粘度高时该灯亮。 AL2报警指示灯：粘度低时该灯亮。 MAN指示灯：熄灭时表示自动调节状态，点亮时表示手动状态。1.3. 基本使用操作在控制参数都已经设定好的前提下（出厂时已进行了常规设置）。只要接通该粘度控制器的电源，粘度控制器即开始工作。用户所要做的只是修改粘度控制器的设定值（SV）。该粘度控制器有四种基本操作： 显示切换：按下 键可以使粘度控制器在、两种状态之间进行转换。 修改数据：如果参数锁没有锁上，粘度控制器的下部窗口显示的数值除了显示的自动输出值不可以直接修改外，其余数据都可以通过按下 键来修改下部显示窗口显示的数值。例如，要将燃油的控制粘度设定在12.0mPa.s时，可以将粘度控制器切换到显示状态，即可以通过按下 修改数据至12.0。按下 键减小数据，按下 键增大数据，被修改数值位的小数点同时闪动（如同光标）。按住 或 键不放，可以快速地减小或增大数值。而按下 键则可以直接移动修改数据的位置（光标），操作快捷。 手动 / 自动切换：在显示状态下，按下 键可以使粘度控制器在手动和自动两种状态下进行无扰动切换。在显示状态下并且粘度控制器处于手动状态下，直接按下 或 键可以增大或减小输出的电流值，以实现手动控制蒸汽阀的开度。 参数设置：在显示状态或下，按 键并且保持2秒钟，即进入参数设置状态（显示状态）。在此状态下按下 键，粘度控制器将依此显示各个参数。例如，粘度高报警值HIAL、参数锁Loc等等。用 键可以修改参数值。按 键并且保持不放，可以返回上一参数的显示。先按 不放，接着按 键，可以退出参数设置状态。如果参数被上了锁，则只能显示被EP参数定义的参数，而无法看到其它参数，不过至少能看到Loc参数。1.4. 控制参数的自动整定影响粘度控制功能质量的因素是粘度控制器内部的M5、P、t 三个参数的设置。在粘度控制器置于人工智能调节方式并且初次使用时，如果系统不能稳定控制或控制误差大时，以其自整定功能来协助确定M5、P、t 等参数，有时可以起到事半功倍的效果。启动自整定功能时，可以将粘度控制器切换到显示状态下，再按下 键使粘度控制器处于手动状态。用 、 两个键耐心地、一点一点地手动调节蒸汽阀，使实际粘度（PV）稳定在设定值附近。然后按下 键并且保持2秒钟，此时下部显示窗口将闪动显示“AT”字样，则自整定功能开始作用。要放弃自整定功能可以再按下 键并且保持2秒钟。根据不同的系统，自整定的时间可以从数秒钟到数小时不等。粘度控制器在自整定结束后不能再次自整定，除非将控制参数CtrL设置为2。为了使自整定能够做得精确，在启动自整定功能开始之前，推荐奖粘度控制器参数CtI设置为2，dF设置文0.3。1.5. 控制参数的功能说明参数代号参数含义说明工厂设定值HIAL粘度高报警HIAL+dF 值时报警，HIAL-dF 值时解除报警。16mPa.sLoAL粘度低报警HIAL-dF 值时报警，HIAL+dF 值时解除报警。8mPa.sDHAL正偏差报警DHAL=9999，取消该功能。9999DLAL负偏差报警DLAL=9999，取消该功能。9999dF回差对自整定功能有影响。dF 越小，自整定越精确。但是过小也会出现不稳定，反而使整定值产生很大误差。0.3CtrL控制方式CtrL=0。位式控制；CtrL=1，人工智能控制，该设置下允许从面板启动自整定功能；CtrL=2，启动自整定功能；CtrL=3，人工智能控制，该设置下不允许从面板启动自整定功能；CtrL=4，同 CtrL=3 功能，但是使 P 参数定义为原来的10倍，即 CtrL=3 时 P=5 等同于 CtrL=4 时 P=50，以便获得更精细的控制。1M5积分作用M5 定义为输出变化5%时，控制基本稳定后与原来实际值的绝对值差乘以10。例如，在30%输出时，粘度为12.0mPa.s，25%输出时，粘度稳定在16.0mPa.s，则：M5=I12-16I x 10=40。M5 越小，调节作用越强。但是 M5=0 时，积分作用被取消，粘度控制器只有比例微分（PD）调节作用。5P比例作用P 与当每秒内输出变化100%时对应的实际值变化（PV）成反比，其数值定义为：P=100PV。P值越大，比例微分作用越强。1800t滞后时间t 定义为假定系统没有散热，当其温度上升速率达到最大值的63.5%时所需要的时间，单位是秒。t 越小，比例积分作用越强而比例微分作用越小，但是整体调节作用越强。此外 t 还影响超调抑制功能的发挥，其设置对控制效果的影响很大。 116参数代号参数含义说明工厂设定值CtI输出周期CtI 参数值可以在 0.5-125 秒之间设置。CtI 越大，比例积分作用越大，而比例微分作用越小。当 CtI5时，则比例微分作用完全取消。当 CtI 小于滞后时间的1/5时，其变化对控制影响较小。1Sn输入类型4-20mA电流输入。33(不可更改)dIP小数点位dIP=0 无小数点，dIP=1、2、3，小数点分别在十、百、千位。1dIL量程下限对应4mA输入时的显示值。0(不可更改)dIH量程上限对应20mA输入时的显示值。50(不可更改)Sc输入修整Sc 对输入值进行平移修整。0(不可更改)oPI输出方式4-20mA电流输出。4(不可更改)oPL输出下限定义阀门的最小开度。0%oPH输出上限定义阀门的最大开度。100%ALP报警输出定义报警输出口是否在下部显示窗口交替显示报警符号。ALP=10，交替显示报警符号；ALP=26，不交替显示报警符号。26CF系统功能选择正、反调节作用。1(不可更改)Addr通讯地址本粘度控制器无此功能。0bAud通讯速率本粘度控制器无此功能。9600dL数字滤波dL 的范围为0-20。dL 越大，测量越稳定，但是响应越慢。1run运行状态run=0，手动调节。run=1，自动调节。run=2，自动调节并且禁止手动调节。1Loc参数修改Loc=0 允许修改现场参数和设定值。 Loc=1 不允许修改现场参数，但是可以修改设定值。Loc=2 不允许修改现场参数和设定值。Loc=808 可以修改全部参数。现场参数可以由 EP1-EP8 定义。0EP1-EP8现场参数定义当粘度控制器设置完成以后，大多数参数将不再需要现场人员进行设置。并且现场操作人员对许多参数的定义也不可能完全理解，有可能发生误操作而将参数设置为错误的数值而导致粘度控制器无法正常工作。所以通过 EP1-EP8 最多可以设置8个可以现场修改的数据。没有被 EP1-EP8 所定义的数据将不能进行修改，以保证那些数据的安全。EP1-EP8 参数需要依次设置，不足8个现场设置参数时，以nonE结束定义。EP1=HIALEP2=LoALEP3=nonE2. 燃油供应单元的操作2.1. 柴油转重油打开正气管路所有主通阀门，关闭控制阀的旁通阀门。通过在粘度控制器的手动调节功能下慢慢地打开正气阀门（一般先打开10%），以大约每分钟2的温度上升率，使柴油温度加热到50至60之间，然后打开重油阀门；起动粘度传感器电动机；通过手动调节正气阀门，使实际粘度值向设定粘度值逼近。当相差约1至3mPa.s时，将粘度控制器转为自动状态。此时粘度系统进入控制状态，柴油转重油的过程即结束（这个过程大约需要0.5至1小时）。如果是第一次进行柴油转重油，并且控制不够稳定，就需要对粘度控制器进行自整定操作，以便得到最佳控制效果。如果需要进行人工调整粘度控制器的 M5、P、t 三个参数，请遵循以下原则：如果系统出现短周期震荡（一分钟左右），可以减小 P（优先），加大 M5 和 t；如果系统出现长周期震荡（六分钟左右），可以加大 M5（优先），加大 P 和 t；如果系统无震荡，而是误差大，可以减小 M5（优先），加大 P；如果系统最后能稳定，但是时间太长，可以减小t（优先），加大P，减小 M5。调试时还可以用逐项试验法，即将M5、P、t 三个参数之一变化30-50%。如果控制效果变好，就继续向好的方向改变。否则需要向相反的方向调节，直到其效果满足使用要求。一般可以先修改M5，如果达不到要求，再依次修改 P、t 和CtI 参数，直到满足要求为止。2.2. 重油转柴油通过在粘度控制器的手动调节功能下关闭蒸汽阀门。当粘度升高1mPa.s 时，打开柴油阀门。继续通过调节蒸汽阀门，使温度逐渐下降，并且使粘度的波动较小。当确认系统已经全部充满柴油后 （以25时，柴油粘度大约是3.8mPa.s 为依据），才能关闭粘度传感器的电动机。以保证粘度传感器被柴油充分冲洗干净，此时重油转柴油的过程即结束。
