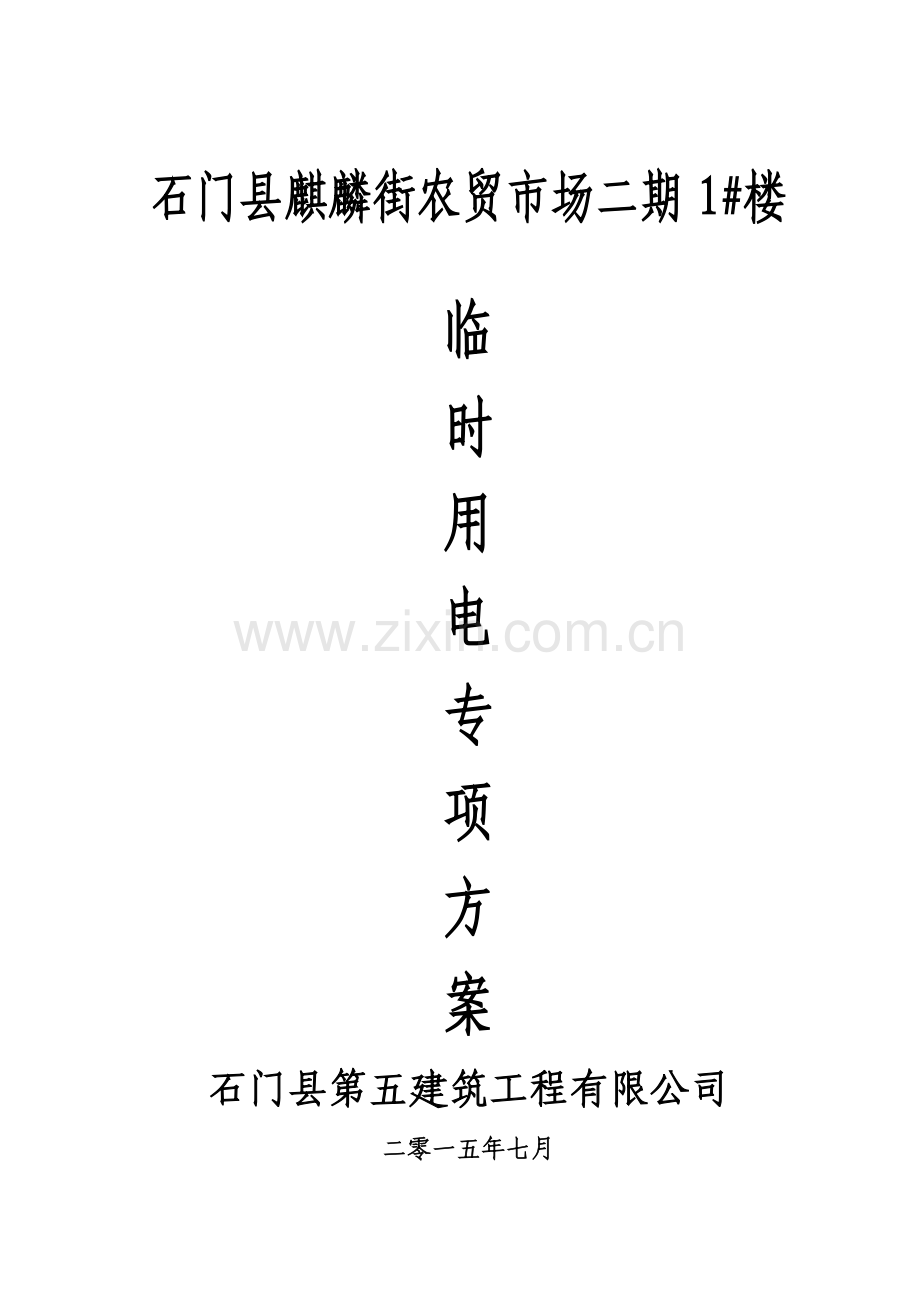

石门县麒麟街农贸市场二期1#楼

临
时
用
电
专
项
方
案
石门县第五建筑工程有限公司
二零一五年七月

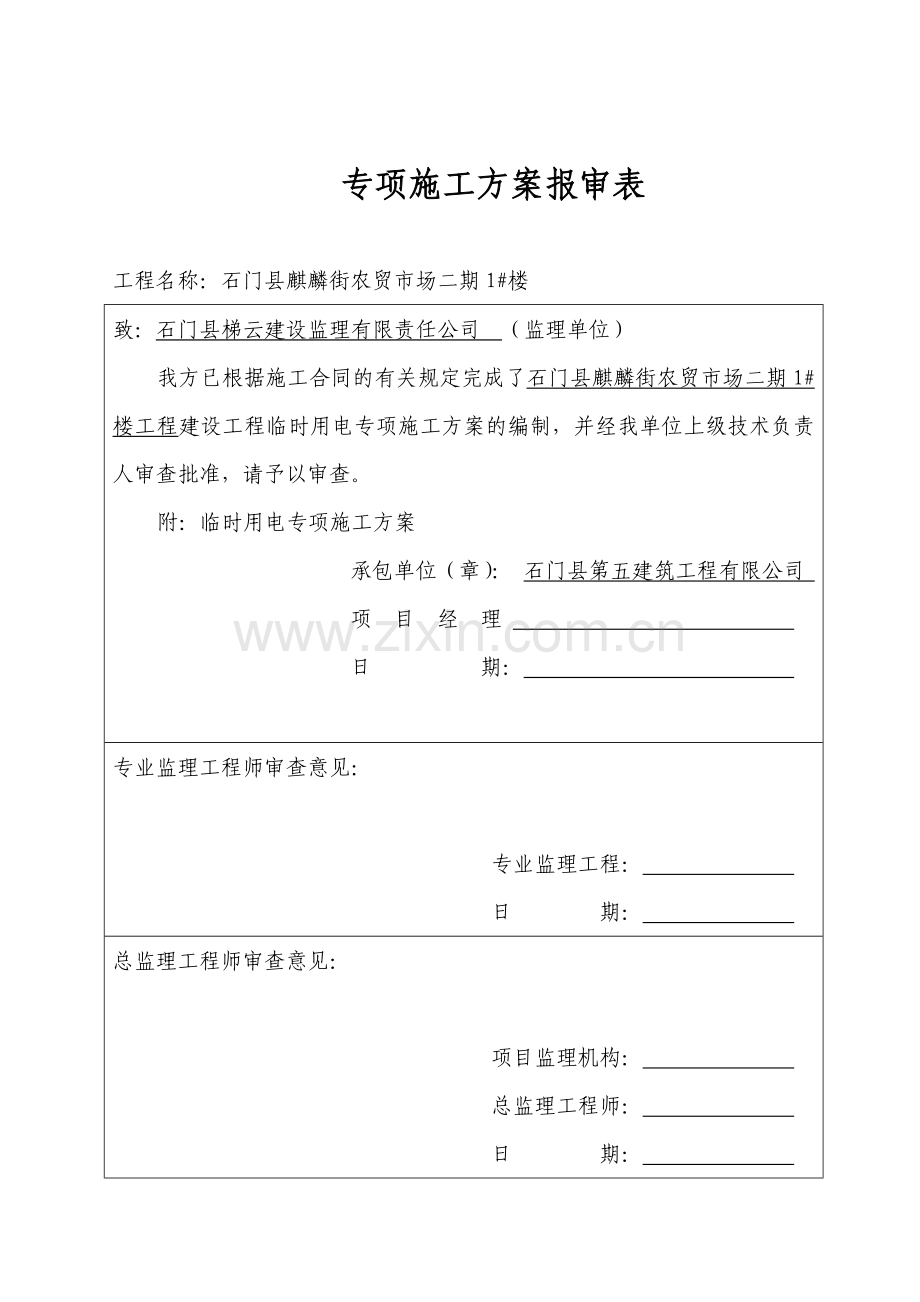

专项施工方案报审表

工程名称：石门县麒麟街农贸市场二期1#楼
致：石门县梯云建设监理有限责任公司 （监理单位）
我方已根据施工合同的有关规定完成了石门县麒麟街农贸市场二期1#楼工程建设工程临时用电专项施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：临时用电专项施工方案
承包单位（章）： 石门县第五建筑工程有限公司
项 目 经 理
日 期：
专业监理工程师审查意见：

专业监理工程：
日 期：
总监理工程师审查意见：

项目监理机构：
总监理工程师：
日 期：

专项施工方案审核表
项目名称：石门县麒麟街农贸市场二期1#楼
编制审核部门
审核意见
备注
项目部

编制人：

审核意见：

审核人：
年 月 日
公司工程部
审核意见：

审核人 ：
年 月 日

公司技术负责人
审定意见：

审核人 ：
年 月 日

临时用电专项施工方案

一、工程概况
工程名称：石门县麒麟街农贸市场二期1#楼
建设单位：石门县第五建筑工程有限公司
设计单位：石门典澧建筑勘察设计院有限公司
工程地点：石门县麒麟街
工程规模：该工程总建筑面积约4990m2，建筑物主体高度38.9m，建筑层数十一层。
结构类型：框剪结构
工期安排：300天
质量等级：合格工程
安全文明施工目标：安全质量标准化合格工程
监理单位：石门县梯云建设监理有限责任公司
二、编制依据
1、《低压配电设计规范》GB50054-95
2、《建筑工程施工现场供电安全规范》GB50194-93
3、《通用用电设备配电设计规范》GB50055-93
4、《供配电系统设计规范》GB50052-95
5、《施工现场临时用电安全技术规范》JGJ46-2005
6、《建筑施工安全检查标准》JGJ59-99
7、石门县麒麟街农贸市场二期1#楼工程施工图纸和施工现场平面布置图

8、石门县麒麟街农贸市场二期1#楼工程施工组织设计

三、实施范围：
本专项方案的编制在于指导、控制现场临时用电的安全，指导、约束施工人员认真执行每一个安全施工指令和作业方法。
四、方案选择
1、用电设备基本情况
本工程主体工程混凝土、砖砌体工程量较大，现场用电量主要集中在主体工程阶段，则临时用电方案依据主体工程所须用电量参考。
主体工程主要为砖砌体工程和混凝土工程，需用设备负荷见下：
序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 塔式起重机 QT40（TQ2-6） 48 1 48
2 钢筋调直机 GT4/14 4 1 4
3 钢筋切断机 QJ40-1 5.5 1 5.5
4 高压汞灯 3 1 3
5 碘钨灯 1 2 2
6 砂浆搅拌机 JD150 5.5 1 5.5
7 插入式振动器 ZX50 1.1 2 2.2
8 交流电焊机 BX3-500-2 38.6 1 38.6

2、设计计算
1）现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2）确定用电负荷:
(1)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 48kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kW
Pjs = Kx×Pe =0.85×60.72 = 51.61kW
Qjs = Pjs× tgφ=51.61Χ1.33 = 68.81 kvar
(2)、钢筋调直机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×4 = 2.6 kW
Qjs = Pjs× tgφ=2.6Χ1.02 = 2.65 kvar
(3)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×5.5 = 3.575 kW
Qjs = Pjs× tgφ=3.58Χ1.02 = 3.65 kvar
(4)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×3×1.1 = 1.98 kW
Qjs = Pjs× tgφ=1.98Χ1.02 = 2.02 kvar
(5)、碘钨灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1×1 = 0.3 kW
Qjs = Pjs× tgφ=0.3Χ1.02 = 0.31 kvar
(6)、碘钨灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1×1 = 0.3 kW
Qjs = Pjs× tgφ=0.3Χ1.02 = 0.31 kvar
(7)、自落式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×5.5 = 4.125 kW
Qjs = Pjs× tgφ=4.12Χ0.62 = 2.56 kvar
(8)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1.1 = 0.33 kW
Qjs = Pjs× tgφ=0.33Χ1.02 = 0.34 kvar
(9)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1.1 = 0.33 kW
Qjs = Pjs× tgφ=0.33Χ1.02 = 0.34 kvar
(10)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 38.6Χ0.4=15.44kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×15.44 = 10.92 kW
Pjs = Kx×Pe =0.5×10.92 = 5.46kW
Qjs = Pjs× tgφ=5.46Χ2.29 = 12.51 kvar
(11)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9Χ(51.61+2.6+3.58+1.98+0.3+0.3+4.12+0.33+0.33+5.46) = 63.546 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9Χ(68.81+2.65+3.65+2.02+0.31+0.31+2.56+0.34+0.34+12.51) = 84.133 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (63.5462+84.1332)1/2 = 105.435 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 105.435/(1.732×0.38) = 160.196 A
3）、塔吊分配电箱线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ60.72/(1.732Χ0.38Χ0.6) = 153.75A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(2)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择：
i) 计算电流
塔式起重机
Kx = 0.85 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ΧPe Χ台数/(1.732×Ue ×Cosφ) = 0.85Χ60.72Χ1/(1.732Χ0.38Χ0.6) = 130.69A

Ijs(1组电机 )= 130.69A
该组中最大的开关箱电流Ijs=153.75A
两者中取大值Ijs=153.75A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(3)1号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ48/(1.732Χ0.38Χ0.9) = 56.72A
该分箱下最大组线电流Ijs=153.75A
两者中取大值Ijs=153.75A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(4)塔吊分配电箱导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732ΧUe×Cosφ) = 0.7Χ48/(1.732Χ0.38Χ0.9) = 56.72 A
该干线下最大的分配箱电流Ijs=153.75A
选择的电流Ijs=153.75A
按允许电压降：
S = Kx×Σ(PΧL)/C△U = 0.7×48/(77×5) = 0.087 mm2
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
ii)选择出线开关
塔吊分配电箱出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
4）、钢筋机械分配箱线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ4/(1.732Χ0.38Χ0.7) = 8.68A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ5.5/(1.732Χ0.38Χ0.7) = 11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(3)、2号动力分箱至第1组电机(钢筋调直机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
钢筋调直机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ΧPe Χ台数/(1.732×Ue ×Cosφ) = 0.65Χ4Χ1/(1.732Χ0.38Χ0.7) = 5.64A

Ijs(1组电机 )= 5.64A
该组中最大的开关箱电流Ijs=8.68A
两者中取大值Ijs=8.68A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。
(4)、3号动力分箱至第1组电机(钢筋切断机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
钢筋切断机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ΧPe Χ台数/(1.732×Ue ×Cosφ) = 0.65Χ5.5Χ1/(1.732Χ0.38Χ0.7) = 7.76A

Ijs(1组电机 )= 7.76A
该组中最大的开关箱电流Ijs=11.94A
两者中取大值Ijs=11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。
(5)2号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ4/(1.732Χ0.38Χ0.9) = 4.73A
该分箱下最大组线电流Ijs=8.68A
两者中取大值Ijs=8.68A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(6)3号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ5.5/(1.732Χ0.38Χ0.9) = 6.5A
该分箱下最大组线电流Ijs=11.94A
两者中取大值Ijs=11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(7)钢筋机械分配箱导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732ΧUe×Cosφ) = 0.7Χ5.5/(1.732Χ0.38Χ0.9) = 6.5 A
该干线下最大的分配箱电流Ijs=11.94A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=11.94×1.1=13.13A
按允许电压降：
S = Kx×Σ(PΧL)/C△U = 0.7×57.5/(77×5) = 0.105 mm2
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
ii)选择出线开关
钢筋机械分配箱出线开关选择DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
5）、照明配电箱线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ3/(0.22Χ0.7) = 19.48A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(2)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ1/(0.22Χ0.7) = 6.49A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(3)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ1/(0.22Χ0.7) = 6.49A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(4)、4号照明分箱至第1组照明灯具(高压汞灯、碘钨灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
高压汞灯
Kx = 0.6 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ΧPe Χ台数/(Ue ×Cosφ) = 0.6Χ3Χ1/(0.22Χ0.7) = 3.91A
碘钨灯
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ΧPe ×台数/(Ue ×Cosφ) = 0.3Χ1Χ1/(0.22Χ0.7) = 0.65A
碘钨灯
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.3Χ1Χ1/(0.22Χ0.7) = 0.65A

Ijs(1组灯具 )= 5.21A
该组中最大的开关箱电流Ijs=19.48A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=19.48×1.1=21.43A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。
(5)、4号照明分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ5/(1.732Χ0.38Χ0.9) = 5.91A
该分箱下最大组线电流Ijs=21.43A
两者中取大值Ijs=21.43A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
(6)照明配电箱导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732ΧUe×Cosφ) = 0.7Χ5/(1.732Χ0.38Χ0.9) = 5.91 A
该干线下最大的分配箱电流Ijs=21.43A
选择的电流Ijs=21.43A
按允许电压降：
S = Kx×Σ(PΧL)/C△U = 0.7×62.5/(77×5) = 0.114 mm2
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
ii)选择出线开关
照明配电箱出线开关选择DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
6）、施工设备配电箱线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ5.5/(1.732Χ0.38Χ0.85) = 9.83A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(2)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ1.1/(1.732Χ0.38Χ0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1Χ1.1/(1.732Χ0.38Χ0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(4)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1Χ10.92/(0.38Χ0.4) = 71.83A
ii)选择导线
选择XV-4×16 ，空气明敷/架空线路时其安全载流量为76A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
(5)、5号动力分箱至第1组电机(自落式混凝土搅拌机、插入式振动器、插入式振动器、交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
自落式混凝土搅拌机
Kx = 0.75 Cosφ= 0.85 tgφ= 0.62
Ijs= Kx ΧPe Χ台数/(1.732×Ue ×Cosφ) = 0.75Χ5.5Χ1/(1.732Χ0.38Χ0.85) = 7.37A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ΧPe ×台数/(1.732×Ue ×Cosφ) = 0.3Χ1.1Χ1/(1.732Χ0.38Χ0.7) = 0.72A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3Χ1.1Χ1/(1.732Χ0.38Χ0.7) = 0.72A
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ΧPe ×台数/(Ue ×Cosφ) = 0.5Χ10.92Χ1/(0.38Χ0.4) = 35.91A

Ijs(1组电机 )= 44.72A
该组中最大的开关箱电流Ijs=71.83A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=71.83×1.1=79.01A
ii)选择导线
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。
(6)5号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7Χ46.3/(1.732Χ0.38Χ0.9) = 54.71A
该分箱下最大组线电流Ijs=79.01A
两者中取大值Ijs=79.01A
ii)选择导线
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
(7)施工设备配电箱导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732ΧUe×Cosφ) = 0.7Χ46.3/(1.732Χ0.38Χ0.9) = 54.71 A
该干线下最大的分配箱电流Ijs=79.01A
选择的电流Ijs=79.01A
按允许电压降：
S = Kx×Σ(PΧL)/C△U = 0.7×108.8/(77×5) = 0.198 mm2
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。
ii)选择出线开关
施工设备配电箱出线开关选择DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
7）、选择总箱的进线截面及进线开关:
根据最大的干线电流和前面第2部分计算的电流，两者中取大值，Ijs=160.2A。
由于该总配箱下有多条干线，所以电流需要乘以1.1的系数。
Ijs= 160.20×1.1=176.22A
(1)查表得空气明敷/架空线路 线路25 °C时铜芯橡皮绝缘导线XV-4×70，其安全载流量为191A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。
(2)选择总进线开关：DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(3)选择总箱中漏电保护器：DZ10L-250/3 。
8）、选择变压器:
根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）取大值选择SL7-125/10型三相电力变压器，它的容量为125kVA>105.43kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
四、绘制临时供电施工图
对于PE线的说明:根据规范《施工现场临时用电安全技术规范》（JGJ 46-2005）5.1.8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：

对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截面。
1、临时供电系统图：

2、施工现场临时用电平面图：
详见附图(略)
五、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1、安全用电技术措施
（1）、保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。
（2）、保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
（3）、设置漏电保护器
1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。
4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB 6829和《漏电保护器安全和运行的要求》GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
（4）、安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带
