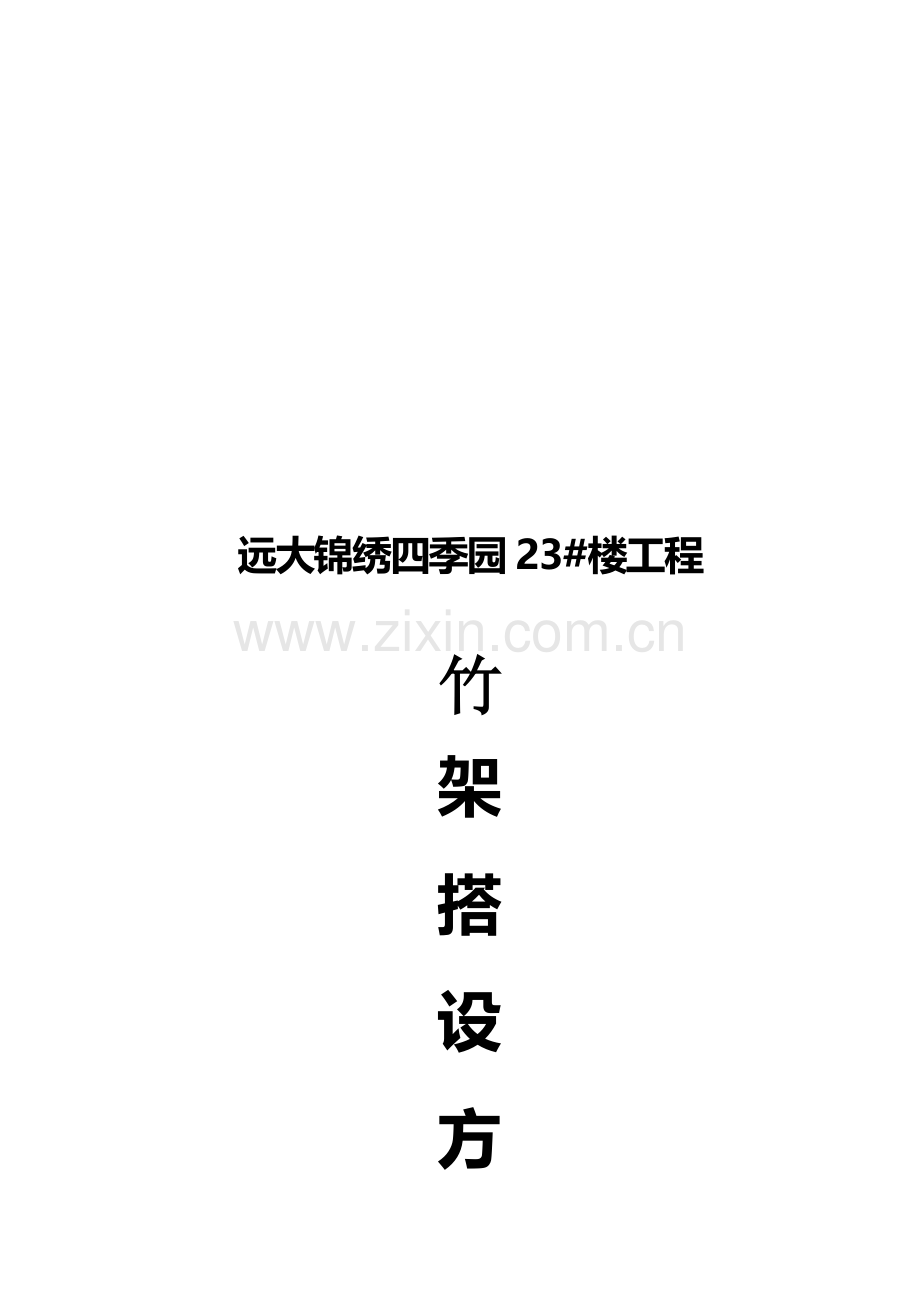

远大锦绣四季园23#楼工程

竹
架
搭
设
方
案

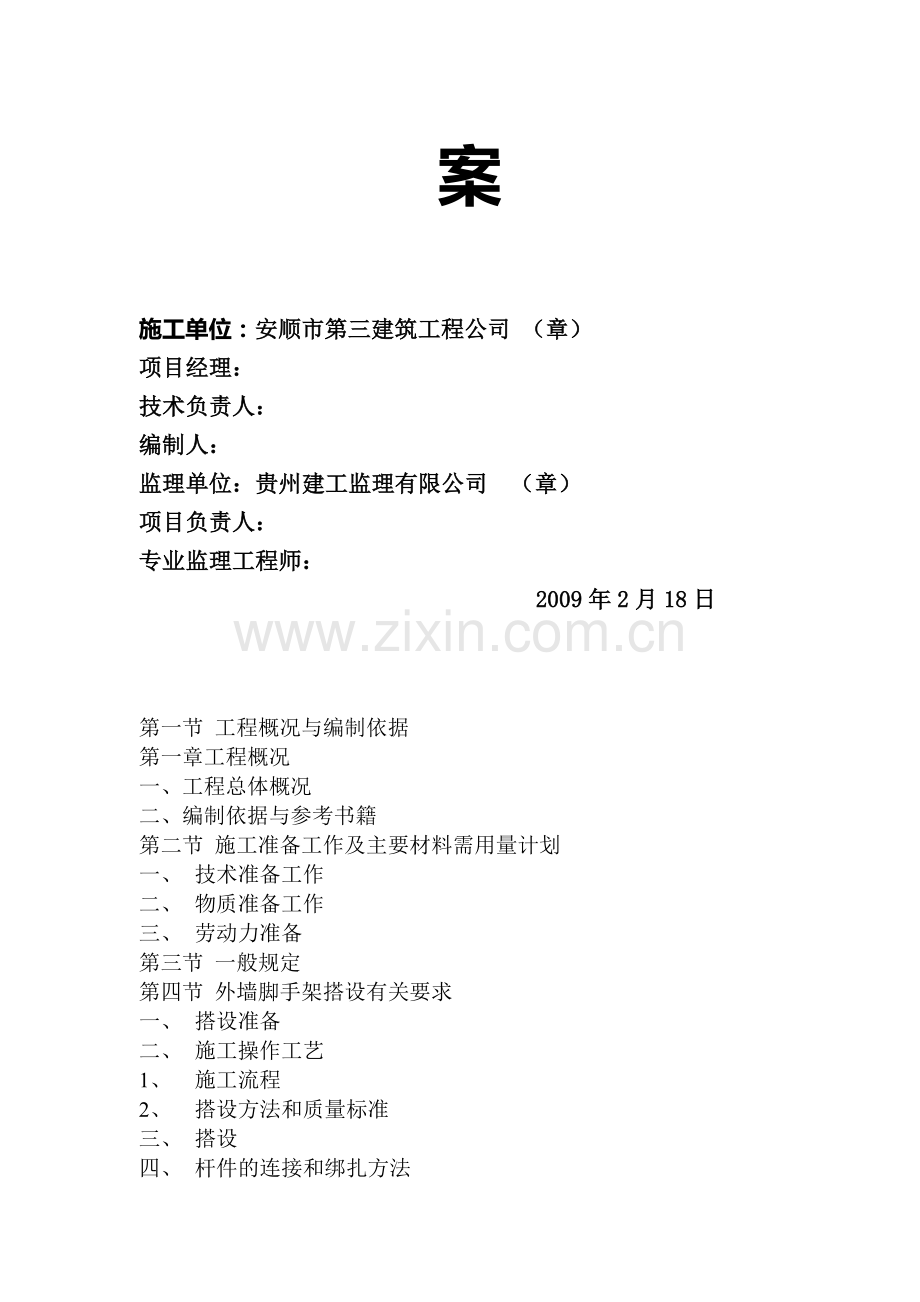

施工单位：安顺市第三建筑工程公司 （章）
项目经理：
技术负责人：
编制人：
监理单位：贵州建工监理有限公司 （章）
项目负责人：
专业监理工程师：
2009年2月18日

第一节 工程概况与编制依据
第一章工程概况
一、工程总体概况
二、编制依据与参考书籍
第二节 施工准备工作及主要材料需用量计划
一、 技术准备工作
二、 物质准备工作
三、 劳动力准备
第三节 一般规定
第四节 外墙脚手架搭设有关要求
一、 搭设准备
二、 施工操作工艺
1、 施工流程
2、 搭设方法和质量标准
三、 搭设
四、 杆件的连接和绑扎方法
五、 特殊部位的处理
六、 主楼挑架搭设方案
七、 受料平台搭设
八、 避雷接地
九、 脚手架的拆除

第一节 工程概况与编制依据
第一章 工程概况
一、工程总体概况
安顺市远大锦绣四季园23#楼工程，位于安顺市开发区北二环路，是由短肢剪力墙框架结构住宅群组成。由安顺市第三建筑工程总公司参与该工程的投标建设。该工程负一层为地下停车场，地上一至六层是商场，七层以上为高级商住楼。
工程名称：安顺市远大锦绣四季园23#楼。
建筑面积：18090平方米。
工程地址：安顺市开发区北二环路。
勘察单位：贵州省地质工程勘察院。
建设单位：安顺市远大房地产开发有限责任公司。
设计单位：贵州华夏建筑设计院。
施工单位：安顺市第三建筑工程总公司。
二、建筑简况
(一)建筑设计总体概况
1、该工程占地约1500M2，位于开发区北二环路。
二、编制依据与参考书籍
1、建筑施工竹架脚手架安全技术规范。（JGJ130-2001）
2、中国建筑工业出版社《高层建筑施工手册》。
3、远大锦绣四季园23号楼施工图。
第二节、施工准备工作及主要材料需用量计划
一、技术准备工作
为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作，操作工人考核培训。
二、物质准备工作
外脚手架材料采用48×3.5mm优质竹竿、槽钢、捆绑绳、横杆、钢管、扣件。密目式安全网，竹脚手板，该工程需要外架材料量大，由预算部作好各种资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见：

材料计划表
序号
材料名称
单位
数量
备 注
1
槽钢
吨
8

2
扣件
千个
5

3
竹竿
车
10

4
加固钢筋Ф6
吨
5

5
安全网
M2
10000
密目阻燃安全网
6
竹脚手板
M2
1500

7
捆绑绳
捆
200

8
槽钢
吨
8

三、劳动力准备
1、在项目经理及项目管理机构直接领导，配备技术人员以满足该工程施工技术管理的各项需要。
2、选择技术素质高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检，体检合格者方可上岗。根据该工程外架工程量及工期要求，准备10个合格的专业架子工进场施工。
外架施工管理机构
公司安全部

测量员
预算员
材料员
质检员
安全员
技术负责人
项目副经理
项 目 经 理
工 程 处

架 子 工

第三节、一般规定
1、 凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业
的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。
2、 处于3米以上的高空作业时，必须配戴安全带，作业时戴安全帽。
安全带必须系在牢固可靠的地方。
3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。
4、严禁向下抛物体和工具；严禁作业人员在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。
5、强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。
6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。
7、脚手架其负荷量每平方米不得超过二百七十公斤。
8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。
9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。
10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。
11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。
12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守
第四节 外墙脚手架搭设有关要求
一、搭设准备
搭设前根据规范要求，结合工程特点和施工平面，确定搭设构造方案。
1、确定立杆的各段间距，架宽，结合建筑立面外伸，内缩的要求规定不同的高度及需要留洞位置等。
2、根据建筑物结构确定与墙连接材料，连接方法和位置。
3、满足搭设规范要求和安全防护与封闭要求。
4、认真检查竹料，木料和绑扎绳的质量，对符合质量要求的使用，不合格的清退出场。
5、做到绑扎绳材料合格证或进行现场抽样检查，合格后方能使用
6、材料进场做好记录，检查材料与墙体连接是否符合要求。
7、搭设前应该先清理施工现场的障碍物，在脚手架搭设范围内铺设垫块。

二、施工操作工艺
1、 施工流程
搭设按层顺序由下往上逐层进行，搭设顺序如下：
确定立杆位置→地面铺垫块→竖立杆→绑大模杆→绑小模杆→铺脚手板→绑栏杆→绑抛撑、斜撑、剪刀撑→设置连墙点→挂安全网
2、 搭设方法和质量标准
双排外竹脚手架的组成和构造参数，祥见下图：

双排脚手架构造参数

用途
内立杆至墙面距离
立杆间距横向、纵向
大横杆间距
小横杆伸出立杆的间距
操作小横杆间距
≤25
150
800-100≤1000
1500-1800
100-150
≤750
三、搭设
（1）、双排外脚手架搭设不宜超过30M，超过必须用槽钢进行加强处理。
（2）、按照工程搭设作业构造方案，现场进行立杆确定，立杆标高应该做到转角（含阴阳角）洞口两侧设杆，按实际墙段间距按允许偏差调整。本工程分两段落地式搭设，第二段加强措施方案见后。
（3）、在脚手架搭设的范围内地面硬化处理，并浇注不小于100mm厚的C15混凝土。
（4）、绑立杆，立杆应小头朝上，上下垂直，底部口锯平，搭设到建筑顶端时，内立杆要低于檐口0.4-0.5m，外立杆要高出檐口，平屋顶为121.2m，坡屋顶不小于1.5m，顶端立杆应小头朝下，为使顶端齐平，可将高出的立杆上下错动，先竖内排立杆，依次排立。外排杆照内排杆依次进行，立杆立好后，应纵向成形，横向成方，木干身垂直，立杆有微弯曲时，其弯曲面顺纵向方向，既不能朝墙面也不能背墙面，以保证大横杆能与立杆接触良好。立杆必须是按规定接长，相邻两立杆的接头应上下错开一个步距搭设。立杆的垂直偏差，由脚手架顶部向内水平倾斜不大于架高的1/250且≤100mm，不得向外倾斜。
（5）、绑扫地杆，在立杆底部加绑一排扫地杆，且保证距离地面高度于300mm。
（6）、绑大横杆，脚手架两端的大横杆的大头朝外，绑扎第一步架的大横杆保证立杆的垂直度，基底是否牢固，同一步架的大横杆大头朝向是一致的，上下相邻两步架的大横杆大头朝向应相反，以增加脚手架的稳定性和刚度。大横杆绑扎在立杆内侧，沿纵向平放，大横杆必须按规定进行接长，接头在立杆处，接头位置向下，里外错开一倍的距离绑扎。
在一排大横杆的水平偏差不得大于脚手架总长度的1/300，且不大于200mm，高层不应大于400mm。
（7）绑小横杆，小横杆垂直于墙面，位于大横杆之上，靠着立杆绑在立杆上，操作层的小横杆应加密，并绑扎在大横杆上，其绑扎间距不大于750mm。
（8）、铺脚手板，脚手板放置在小横杆上，操作层脚手板必须满铺，每个脚手板与小横杆绑牢，搭接必须在小横杆上，脚手板伸出小横杆长度为150—200mm，严禁出现探头板。
（9）、绑抛撑，抛撑与地面成45°--60°角。脚手架搭设到3步架高，而墙面暂时没有设置连墙点时，则每4-7根立杆应设置抛撑一道，抛撑必须要有支撑稳固支点，或抛撑脚埋入土中深度不得少于500mm，底部应夯实，，并加硬垫块。
（10）、绑斜撑，斜撑设置在脚手架外侧转角处与地面成45°斜角，从上而下连续设置，呈“之”形。
（11）、绑剪刀撑，剪刀撑设置在脚手架外侧，与地面成45-60°角交叉，从大而上与脚手架其它杆件同步搭设。杆件的交叉点要互相绑扎，与立杆交叉绑扎点间距不大于4.5m，脚手架端头及转角必须设置剪刀撑，设置剪刀撑宽度为4倍立杆纵距。设置纵向连续式剪刀撑， 剪刀撑的布置形式见图（连续式剪刀撑）。

（12）设置连墙点：脚手架高度超过7m时，随脚手架的搭设设置连墙点，连墙点设置在外排立杆与大横杆交点处，绑扎在外排立杆与大横杆上，呈梅花形交错布置，将脚手架连接在建筑物上，用Ф20~Ф22螺纹钢，连接处既要保证承受压力和承受向内内外的拉力。两排垂直距离为2-3步架高，但不大于4m，两排连墙点的水平距离不大于4m。在转角两侧立杆和顶层排架必须设置连墙点。利用小横杆顶住墙面承受压力，洞口外采用2根竹杆夹墙，将小横杆与夹墙杆绑扎，连墙点的构造见图。

连墙杆
（13）护栏和挡脚板：脚手架搭设到三步以上，操作时必须铺跳板和护栏，护栏高1200mm。挡脚板高200mm，中间500~600加设一道水平栏杆。搭设作业时，人应站在下位内绑扎上部杆件。做到安全操作。
搭设时材料向上传送，尽量借助现场塔吊作垂直运输。当机械不能和用时，可以人工分段向上传递，注意堆放不能过重。
（14）设置安全图：按照《安全网》GB5725-97规定进行，安装时注意以下事项。
1、安全网上的每根系绳都应与支架系结，四周边绳（边缘）应与支架紧贴。系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散？的原则）。有筋绳的安全网应把筋绳绑在支架上。
2、平网网面不宜绷得过紧，平网与下方物体的表面最水距离不应小于3m。两层平网间距不超过10m。
3、立网网面应与水平垂直，并与作业面边缘最大的间隙不超过10cm。
4、安装后的安全网经安检检验合格后，方可使用。
四、杆件的连接和绑扎方法。
脚手架各种件交叉应单独相互搭接，绑扎方法用以下方式：
1、 凡杆件相互交叉节点部位采用斜叉式绑扎（见图4-1）

斜叉式绑扎（见图4-1）

2、 小横杆与主杆相交节点和作业要求的重要部位用十字式绑扎，见图4-2。

十字式绑扎4-2

3、 水平方向区搭绑接的杆使用二杆之间平扣绑扎五道，见图4-3

平扣绑扎五道，见图4-3
4、 直交：竹杆垂直相交，立杆与大横杆相交处，立杆与小横杆相交处，采用绑扎成对角的两个斜扣，见图4-4斜扣绑扎法。

4-4斜扣绑扎法
5、 斜交：竹杆倾斜相交、立杆与斜撑，剪刀撑相交处，与抛撑相交处采用绑扎成斜扣，每道绑扣必须用绑绳缠绕4-6圈，每缠绕2圈应收紧一次，端头拧成辨结，插入杆件交叉处的缝隙中，并用力拉紧，不使用多根单圈绑扎，也不使用多根双编带绑扎。三根杆件相交叉处，凡接触相遇的两杆件应间均应绑扎，不使用三根杆件同绑一道绑扣。

6、 杆件接长：立杆杆件接头将上部立杆置于小横杆上，并用绑扎绳平口绑扎，接长处的小横杆应交错设置。杆件接长处的搭接长度不小于1.5m，绑扎不少于五道绑扣，见图4-6平扣绑扎法。
五、特殊部位处理
1、大门洞和过道，大门洞和过道处可拔空1~2根立杆，并将悬空的立杆用斜杆逐根连接到两侧立杆上并绑牢，形成八字撑。斜杆与水平杆夹角为45°~60°与相交的立杆、横杆绑扎成对角斜扣。挑空立杆下的大模杆应用双根竹杆。大门洞和过道处脚手架的构造见图5-1.

5-1
2、挑檐和凸出部位：挑檐和凸出部位用斜杆将脚手架挑出，形成挑脚手架。斜杆在每跨立杆上挑出，与立杆的夹角不大于30°，采用对角双斜扣绑扎。脚手架挑出部分高度不超过两步架，挑出宽度不大于1m，使用施工荷载不超过1.0kv/m2,在搭设中每3米加设连墙点，使用Φ6~Φ8的钢筋，或使用≥Φ9.1mm的钢丝绳与脚手架形成斜拉。见图5-2.

5-2
六、主楼挑架搭设加固方案
主楼总高67.3m，为达到安全和保证竹架有一定的钢度，考虑到竹架自重，施工荷载，风压和高度对竹架每4~5屋进行用Φ4.8长度6m的钢和加固处理方法如下：
1、 采用预埋Φ20-Φ22的钢筋或用≥Φ9.1的钢丝绳固定钢管，使挑出部分有强的钢度。
2、 分四道挑出加固上下铺位挑出，每间距1根立杆挑出外排竹架外0.5m，有足够的安全防护平面。
3、 钢管支座部位用3~5道钢筋或钢丝绳加固或靠砌筑砖墙承载借墙身重量加压并锁紧。
4、 挑出部分钢管与立杆垂直绑在立杆上，上部立杆置于钢管挑架之上同时与立杆绑扎五道，立杆搭接长度在1.5m以上。
5、 每挑出部分全部满铺跳板及密析。
6、 竹架搭设同上说明，加强方案如下图。

加强方案
七、受料平台搭设
1、本工程采用钢管制作的支撑结构斜撑式受料平台，如图7所示是上钢管组成的三角木行架，其斜压杆采用双斜杆，每层设置一个在适当的位置垂直于建筑物方向错开设置。如下图：

2、受料平台规格
本工程平台设计长为5米，宽为4米。
3、受料平台使用注意事项。
（1）受料平台设置在窗洞口部位，台面与楼板面相平。
（2）受料平台在建筑物垂直方向错开设置，以免妨碍吊运物品。
（3）受料平台外侧三面应设置防护栏杆。当吊运物品长度超过受料平台不能设置防护栏杆时，应在入料洞口处设置栏杆，操作人员上受料平台时，必须采取有效的安全防护措施。
八、避雷接地
高层外架子应作避雷接地，避雷连接于建筑物防雷引下线，高于脚手架3米，接地电阻小于4欧姆。
九、搭设和拆除顺序
1、搭设顺序
准备工作→按建筑物平面形状放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立杆→随即与纵向扫地杆绑牢→安装横向扫地杆，并与立杆绑牢→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→加临时抛撑→第三、四步大横杆和小横杆→设连墙点→接立杆→设剪刀撑→铺脚手板→绑护栏→挂安全网。
2、拆除顺序：按拆除原则，先搭的后拆，后搭的先拆，先从脚手架顶端拆起。拆除顺序为：安全网→护栏→脚手架→小横杆→大横杆→立杆→连墙杆→剪刀撑→纵向支撑。
3、脚手架拆除安全技术要点：
（1）外脚手架的拆除应按自上而下顺序进行，拆除材料应堆放，做到随拆随放，工完场清。
（2）拆除时，在外墙需修补的地方，连墙地方应暂时停下，配合装饰工做好墙体修补及墙面清理工作。
（3）做好成品保护工作，施工过程中必须确保外墙，玻璃幕墙不被损坏。
（4）拆除后的一切材料按指定地点堆放整齐。
（5）外脚手架拆除时，应派专人守护，禁止无关人员进入拆除危险区，确保安全。
（6）拆除时，避免垂直交叉作业，错开工作面，确保施工安全。

安顺市第三建筑工程公司
2009年2月18日
