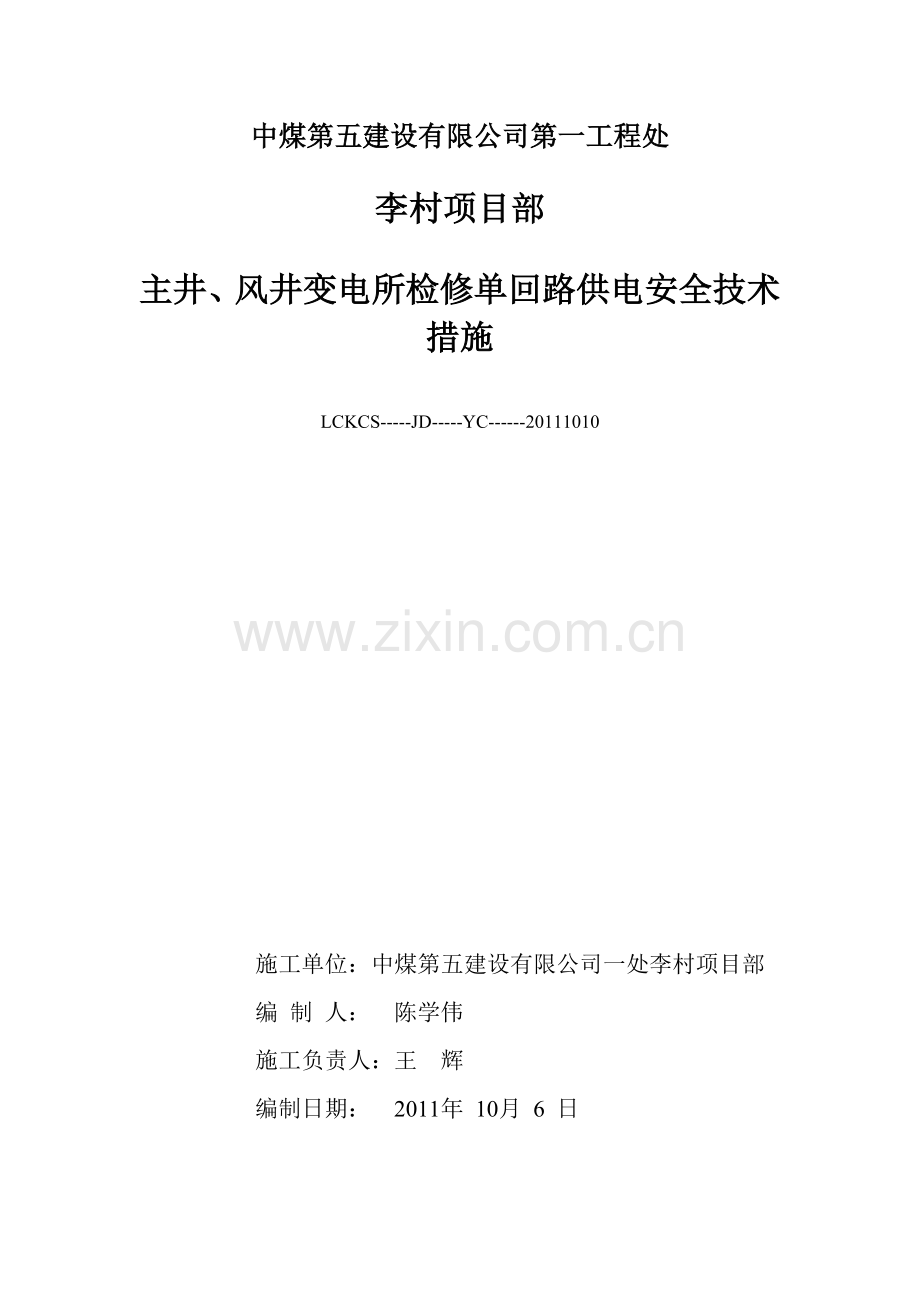

中煤第五建设有限公司第一工程处

李村项目部

主井、风井变电所检修单回路供电安全技术措施

LCKCS-----JD-----YC------20111010

施工单位：中煤第五建设有限公司一处李村项目部
编 制 人： 陈学伟
施工负责人：王 辉
编制日期： 2011年 10月 6 日

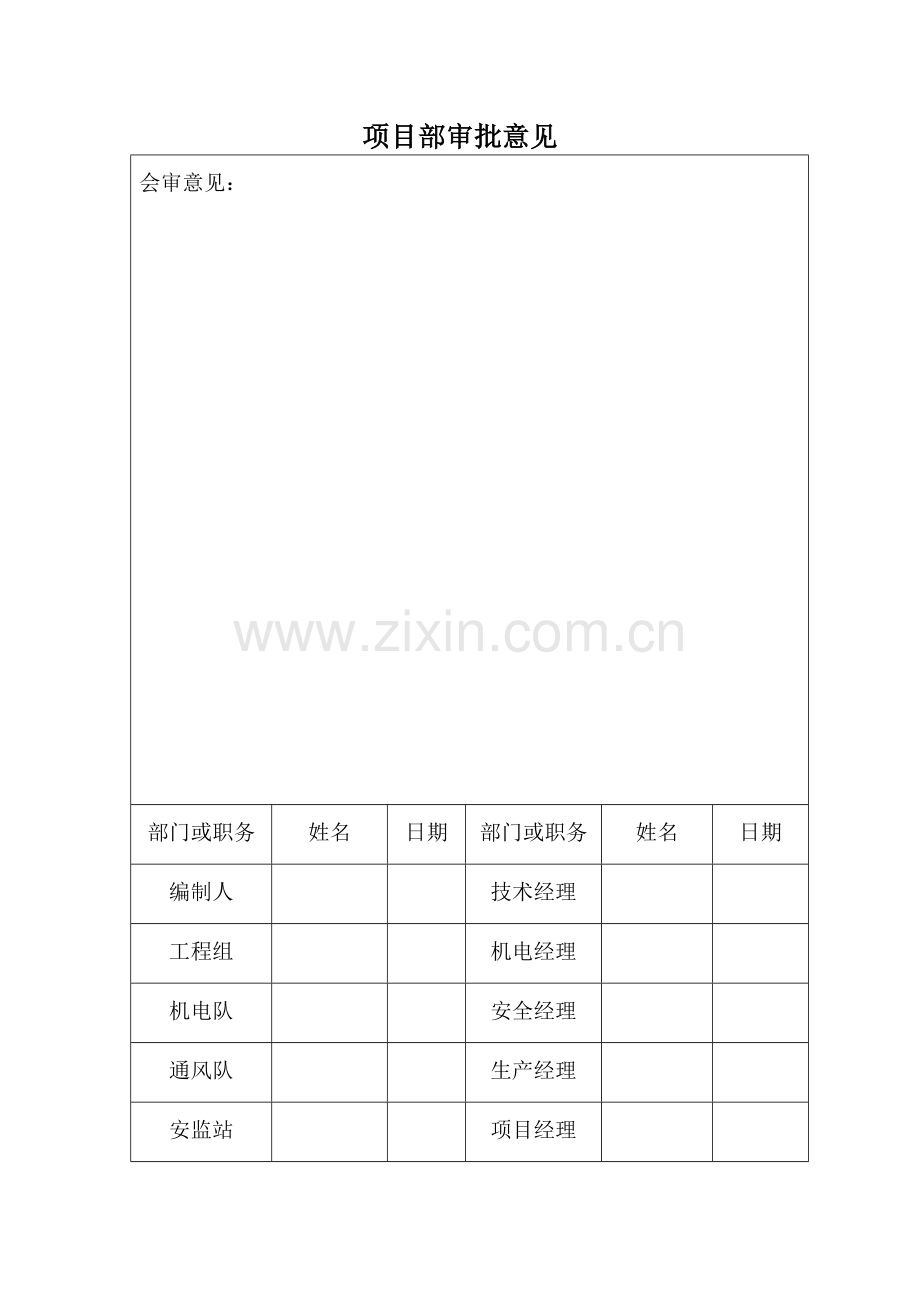

项目部审批意见
会审意见：
部门或职务
姓名
日期
部门或职务
姓名
日期
编制人

技术经理

工程组

机电经理

机电队

安全经理

通风队

生产经理

安监站

项目经理

主井、风井变电所检修单回路供电
安全技术措施
一、概况
李村煤矿建设管理处定于2011年10月10日、18日分别对35KV子李Ⅰ回（378-311）、35KV子李Ⅱ回（371-312）供电线路进行检修，我项目部届时将对主井、风井变电所进行维护检修，检修期间形成单回路供电，为保证单回路供电期间李村矿井供电系统安全运行，特制定单回路供电安全运行措施。
二、单回路供电时间：
主副井施工523：2011年10月10日8:00-18:00
风井施工525： 2011年10月10日8:00-18:00
主副井施工528：2011年10月18日8:00-18:00
风井施工532： 2011年10月18日8:00-18:00
三、负责人：尚志强
四、检修内容
1、检修井下主井底、风井底变电所及1#进风石门配电点高压开关，更换防潮剂及用无水酒精擦拭接线柱。
2、主副井施工528回路检修时打开主井北马风机、瓦斯泵站二回进线电缆高压接线盒，更换防潮剂，检修完成后需用风筒布包裹严密。
3、清扫主副井施工523一回架空线路绝缘子。
五、影响范围
1、主井一回路检修，检修时间为2011年10月10日8:00-12:00
(1)、井下检修时间为8:00-10:00，检修期间主井南马泵房水泵停电，井下排水采用主井北马泵房水泵排水。主井下口照明停电、推车机不能使用。
（2）、8:00-12:00清扫架空线路绝缘子。
2、风井一回路检修，井下检修时间为2011年10月10日13:30-15:30，
检修期间除风井风机及瓦斯泵站单回路供电外，对其他地方无影响。
3、主井二回路检修，井下检修时间为2011年10月18日9:00-11:00
检修期间除井底车场动力外其余各工作面均停电。
4、风井二回路检修，井下检修时间为2011年10月18日13:30-15:30，
检修期间风井井底车场动力及2回施工区停电，期间井下压力水泵停电，影响井下压力用水，可以暂时使用井上压力水管向井下供水。
六、停送电操作程序
1、提前向调度汇报做好变电所双回路分列运行切换至单回路单列运行状态准备工作。
2、一回路检修时，各掘进队安排维护将本队施工作业面风机由一回切换至二回，切换完毕后通知调度室主副机运行状况，机电队安排专人检查风机切换情况。提前通知瓦斯泵站值班人员将一回路电源切换到二回路，确保风机及瓦斯泵站正常运转。提升机高压、低压电源于10月9日提前切换至二回路。
3、接35KV变电站停电通知后，断开主井底及副井底变电所一回进线高开GK-1，断开主井地面变电所103柜井下一回电源、风井地面变电所603柜井下一回电源，断开主井地面变电所主副井施工523Ⅰ段的电源柜101断路器并拉开隔离刀闸，断开风井地面变电所风井施工525Ⅰ段进线的电源柜101断路器并拉开隔离刀闸，严格按停电后先验电后放电的操作程序作业，停电后线路两端挂设接地线，两变电所进线101柜均挂牌“线路有人工作，禁止合闸”。
4、主井、风井地面变电所101柜断开并挂接地线后，合主井地面变电所107母联柜，合风井地面变电所105母联柜。待井下变电所检修完毕后，送主井地面变电所103柜井下一回电源和风井地面变电所603柜井下一回电源。待建管处检修完毕后，摘除两变电所101进线柜接地线和警示牌，由负责人检查无误后通知建管处变电所恢复送电。建管处变电所送电后，合两变电所101进线Ⅰ开关柜隔离刀闸及断路器，断开主井地面变电所107母联，断开风井地面变电所105母联，确认井下及井上供电系统正常运行后，宣布一回路检修工作结束。
5、二回路检修时，各掘进队安排维护将本队施工作业面风机由二回切换至一回，切换完毕后通知调度室主副机运行状况，机电队安排专人检查风机切换情况。提前通知瓦斯泵站值班人员将二回路电源切换到一回路，确保风机及瓦斯泵站正常运转。提升机高压、低压电源于10月17日提前切换至一回路。
6、接35KV变电站停电通知后，断开主井底变电所二回进线高开GK-2，断开副井底变电所二回路进线GK-10，断开主井地面变电所106柜井下二回电源及风井地面变电所608柜井下二回电源，断开主井地面变电所主副井施工528Ⅱ段的电源柜102断路器并拉开隔离刀闸，断开风井地面变电所风井施工532Ⅱ段进线的电源柜102断路器并拉开隔离刀闸，严格按停电后先验电后放电的操作程序作业，停电后线路两端挂设接地线，两变电所102柜均挂牌“线路有人工作，禁止合闸”。
7、主井、风井地面变电所102柜断开并挂接地线后，合主井地面变电所107母联柜，合风井地面变电所105母联柜。待井下变电所检修完毕后，送主井地面变电所106柜井下二回电源和风井地面变电所608柜井下二回电源。待建管处检修完毕后，摘除两变电所102进线柜接地线和警示牌，由负责人检查无误后通知建管处变电所恢复送电。建管处变电所送电后，合102进线Ⅰ开关柜隔离刀闸及断路器，断开主井地面变电所107母联，断开风井地面变电所105母联，确认井下及井上供电系统正常运行后，宣布二回路检修工作结束。
七、安全技术措施
1、调度室提前通知地面单回路供电，地面工广做好停电准备，井下各工作面停止施工，只保留保安负荷。
2、校核井上开闭所整定值，确保单回路期间不发生跳闸事故。
3、安排电工班长及专职瓦检员在井下变电所值班，电工班长负责意外停电时的故障处理及送电工作，瓦检员负责一旦出现停电、停风组织井下人员按避灾路线撤离或撤离到通风良好处。
4、通知井下水泵工，检修前将井底水窝水位排到最低点。
5、机电队在单回路供电期间加强对地面变电所巡回检查，并密切监视运行情况。
6、通知通风队加强风筒检查，保证通风的正常。
7、调度应随时了解井下通风，排水情况。发现异常情况时立即通知井下受隐患威胁区域的人员撤离到安全地带。并报告矿建管处领导。
8、在单回路供电期间一旦发生意外停电，立即启动大面积停电预案，并积极联系相关单位，尽快恢复送电。
9、操作停送电时必须戴绝缘手套，穿绝缘胶靴，作业时必须一人操作，一人监护。
10、地面、井下变电所安排的电工必须认真负责，严格执行停送电作业票制度。
11、水泵工、风机看护工、变电所值班电工须随时与调度室联系，以便于调度室统一协调指挥。
12、井下变电所检修时执行一人检修，一人复查，复查无误后方可紧固检修设备。
13、严格按照防爆要求及设备完好标准对被检修设备进行检修。
七、停送电联系人： 尚志强 联系电话： [phone]
陈学伟 联系电话： [phone]
主井井下临时变电所：8074
副井井下临时中央变电所：8998
主井地面10KV变电所：8035
风井地面10KV变电所：8031
