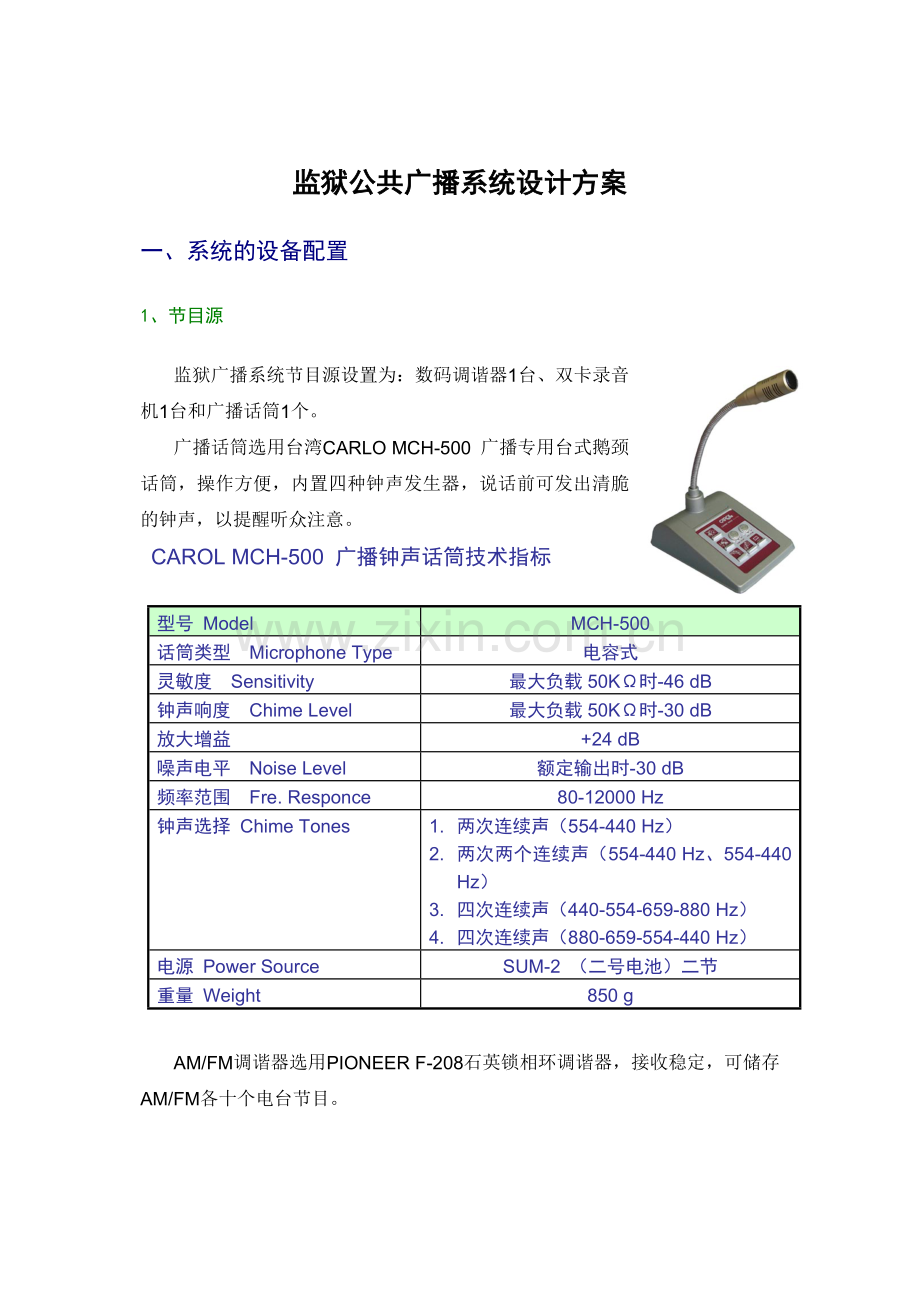

监狱公共广播系统设计方案
一、系统的设备配置
1、节目源
监狱广播系统节目源设置为：数码调谐器1台、双卡录音机1台和广播话筒1个。
广播话筒选用台湾CARLO MCH-500 广播专用台式鹅颈话筒，操作方便，内置四种钟声发生器，说话前可发出清脆的钟声，以提醒听众注意。
CAROL MCH-500 广播钟声话筒技术指标

型号 Model
MCH-500
话筒类型 Microphone Type
电容式
灵敏度 Sensitivity
最大负载50KΩ时-46 dB
钟声响度 Chime Level
最大负载50KΩ时-30 dB
放大增益
+24 dB
噪声电平 Noise Level
额定输出时-30 dB
频率范围 Fre. Responce
80-12000 Hz
钟声选择 Chime Tones
1. 两次连续声（554-440 Hz）
2. 两次两个连续声（554-440 Hz、554-440 Hz）
3. 四次连续声（440-554-659-880 Hz）
4. 四次连续声（880-659-554-440 Hz）
电源 Power Source
SUM-2 （二号电池）二节
重量 Weight
850 g

AM/FM调谐器选用PIONEER F-208石英锁相环调谐器，接收稳定，可储存AM/FM各十个电台节目。

录音座选用PIONEER CT-W208 双卡录音座，轻触式操作。双卡可循环播放录音带，亦可供临时录音使用。

2、扬声器数量
扬声器的分布数量取决于几个不同的因素：
l 扬声器的间隔；
l 扬声器的辐射角；
l 环境噪声。

扬声器是公共广播系统系统实现声音重放的关键部分，其设备选型和布置将直接决定系统的整体效果。
监狱公共广播系统扬声器的选型及布置主要是根据各广播区域要求达到的最大声压级、声场的均匀度、传输频率特性以及各广播区域的建筑结构等参数来确定扬声器的总功率、扬声器的数量以及每只扬声器的额定输入功率、频响特性及其灵敏度等指标。
公共广播系统不同于歌舞厅或剧场的音响系统，在环境噪声为50-55dB的场合，主要是用于背景音乐、语言扩声的公共广播系统，使得正常人能够清晰听到的广播声压级在70dB左右。
参照监狱的平面图，结合我们多年的专业设计经验，整个监狱共配置22只扬声器。

3、扬声器选型
香港亚美无线电公司生产的AMA品牌各款室内外扬声器音质优美、外形美观、价廉物美，可与世界名牌媲美，AMA品牌在国内工程界口碑极佳，深受广大工程商的青睐，故此我们将AMA扬声器作为首选品牌。

扬声器的选型基本遵循以下原则：
l 监室内扬声器采用 AMA WS-610 壁挂式音箱

AMA WS-610 壁挂式音箱，采用专门设计的高品质同轴高低音扬声器单元制造，频率响应宽，高音清晰，低音丰满，播放音乐和语言都理想。
AMA WS-610 壁挂式音箱，箱体采用AUSTRALIA高密度硬质木材制造，表面用乙烯树脂贴面装饰，耐磨、易清洁。
AMA WS-610 壁挂式音箱，内置的阻抗变换器，采用高磁导率矽钢片精心绕制，频率响应比一般吸顶喇叭要宽，符合高等级要求。
AMA WS-610 壁挂式音箱，塑料前脸采用专门设计的网格状透声孔，美观大方。
每只AMA WS-610 壁挂式音箱额定承受功率10W，最大可承受功率15W。

AMA WS-610 壁挂式音箱技术指标

型号 Model
WS-610
额定功率 Rated Power
10 W
最大功率 Max. Power
15W
声压级 (1KHz/1W/1m) S.P.L.
92 dB
额定输入电压 Rated In Voltage
100 V
额定输入阻抗 Rated In Impedance
1000Ω
有效频率范围 Fre. Responce
100-15000 Hz
外形尺寸 Overall Size
180(W)×260(H)×250(D) mm
重量 Net. Weight
2000 g

4、扬声器的功率分配
按照上述喇叭数量，根据我们以往的设计经验和AMA扬声器的技术参数，参照相关规范要求，每只扬声器功率分配如下：
l AMA WS-610 壁挂式音箱分配功率为 10W

按照上述扬声器功率分配，本系统扬声器总的损耗功率为：
22只×10W /只 = 220 W
5、功率放大器的选型
由于监狱面积较大，扬声器的数量也较多。考虑到功率放大器散热问题和系统的稳定性，因此，我们在功放率放大器的选型上，决定采用结构上为风扇前后通风降温方式的功放，不选用自然降温方式的功放。
目前用于广播系统的功率放大器有二种，一种是定阻式输出，比如输出端电阻为250Ω，要求连接多个负载扬声器时，必须通过阻抗变换器计算、搭配，来保证多个负载扬声器并联以后阻抗等于或接近250Ω，以达到最佳匹配。另一种是定压式输出，国际通用标准为输出100V或70V，国内某些产品输出为120V。由于每只广播用扬声器都已配备了根据自身功率大小而确定的变压器，因此使用定压式输出功率放大器连接多个负载扬声器，只需像安装照明灯泡那样，一一并联，连接方便，故而已成为广播系统设备配置的定式。
AMA PA2250合并式功率放大器，具有四路线路信号输入、一路话筒输入端口，可以方便接驳CD、DVD、录音机以及话筒等信号源。
AMA PA2250合并式功率放大器，采用国际标准100V、70V定压输出。RMS功率标称，240W输出功率实在，裕量充足。
AMA PA2250合并式功率放大器，采用整机具有输出负载过载、短路保护功能，能够胜任恶劣环境下工作。
AMA PA2250合并式功率放大器，采用整机温度过热保护，自动风扇降温。
AMA PA2250合并式功率放大器，输入信号采用国际通用RCA（莲花）插座，输出信号采用国际通用XLR（卡农）平衡式插座，系统设备之间连接方便。
AMA PA2250合并式功率放大器，具有高 / 低音±12dB音调调节功能。
AMA PA2250功率放大器技术指标
型号 Model
PA2250
额定输出功率（Rated Output Power）
240 W
最大输出功率（Max. Output Power）
300 W
额定输出电压（Rated Output Voltage）
100V /70V / 4Ω
有效频率范围（Frequency Response）
话筒输入（MIC INPUT）
线路输入（LINE INPUT）

100Hz to 15KHz
60Hz to 18KHz
总谐波失真 (THD at 1KHz）
<1%
信号噪声比（Signal-to-Noise Ratio）
话筒 （MIC）
线路 （LINE）

>60dB
>80dB
输入灵敏度 （Input Sensitivity）
话筒 （MIC）
线路 （LINE）
-60dB / 10KΩ
-10dB / 50 KΩ
并机输出电压（Link Output Voltage）
0dB（775mV） Balanced
音调调节 （Tone Adj. ）
±12dB at 10KHz、200Hz
电源电压（Power Source）
AC 220V / 50Hz
外形尺寸（Overall Size）
482(W)×132(H)×280(D)mm
重量（Net. Weight）
20 Kg

6、功率放大器的数量
根据扬声器总的损耗功率，按照所配备的功率放大器的输出，可以推算出系统所需配备功率放大器的数量，本系统所需总功率为（线路损耗系数以1.1计算）：
220 W × 1.1 = 242 W
综上所述，按照配备输出功率为240W的AMA PA2250功率放大器来计算，本系统共需配备1台功放。
7、广播传输电缆的选择
在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。
由于平行喇叭线存在着线间寄生电容，因而不适宜远距离传输广播信号，否则将衰减声音的高频部分，容易造成高音不清晰、发闷等现象的发生。双绞线可以有效地克服线间寄生电容，远距离传输广播信号应选用双绞护套线。
带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。
广播传输电缆除了应选用双绞线以外，对线径也有一定要求。理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：

广播传输电缆类型
电缆参数
应用场合
电缆名称
双绞护套广播电缆
截面积2x1.5 mm2
水平分布广播电缆
主干电缆

二、广播系统工程造价
序号
设 备 名 称 及 型 号
产地
单位
数量
单 价
总 价
1
PIONEER CT-W208 双卡录音座
日本
台
1
1450
1450
2
PIONEER F-208 数码调谐器
日本
台
1
1350
1350
3
CARLO MCH-500台式钟声广播专用话筒
台湾
只
1
450
450
4
AMA PA2250 250W合并式功率放大器
香港
台
1
2050
2050
5
AMA WS-610 10W壁挂式音箱
香港
只
22
80
1760
6
双绞护套广播电缆
中国
米

0
7
Ø25mm PVC 线管
中国
米

0
8
安装用辅材
中国
批
1

0
9
设备造价合计

7060

报价说明：
l 清单中线材、安装辅材未列入。
