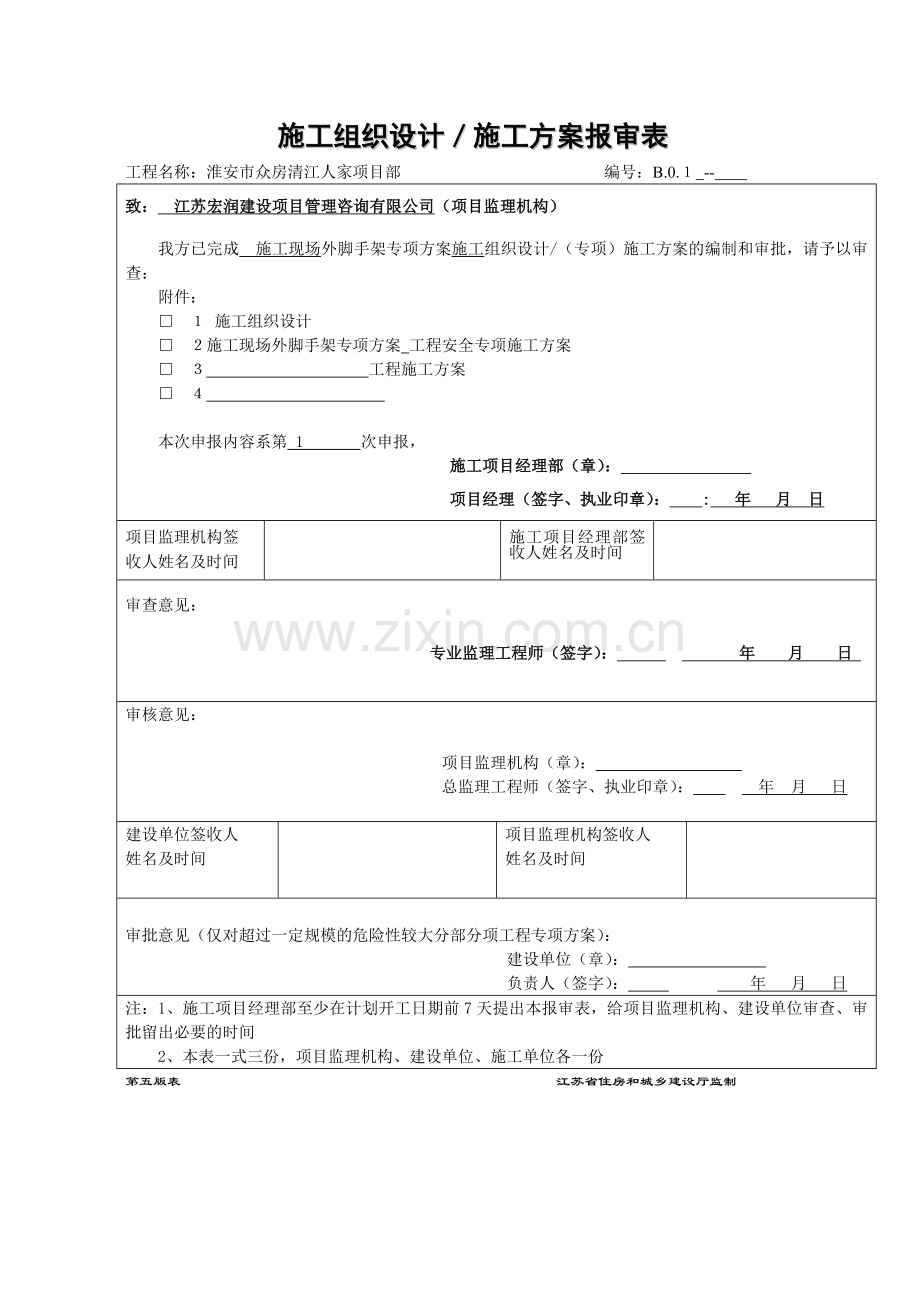

施工组织设计/施工方案报审表
工程名称:淮安市众房清江人家项目部 编号:B.0.1 --
致: 江苏宏润建设项目管理咨询有限公司(项目监理机构)
我方已完成 施工现场外脚手架专项方案施工组织设计/(专项)施工方案的编制和审批,请予以审查:
附件:
□ 1 施工组织设计
□ 2施工现场外脚手架专项方案 工程安全专项施工方案
□ 3 工程施工方案
□ 4
本次申报内容系第 1 次申报,
施工项目经理部(章):
项目经理(签字、执业印章): : 年 月 日
项目监理机构签
收人姓名及时间
施工项目经理部签收人姓名及时间
审查意见:
专业监理工程师(签字): 年 月 日
审核意见:
项目监理机构(章):
总监理工程师(签字、执业印章): 年 月 日
建设单位签收人
姓名及时间
项目监理机构签收人
姓名及时间
审批意见(仅对超过一定规模的危险性较大分部分项工程专项方案):
建设单位(章):
负责人(签字): 年 月 日
注:1、施工项目经理部至少在计划开工日期前7天提出本报审表,给项目监理机构、建设单位审查、审批留出必要的时间
2、本表一式三份,项目监理机构、建设单位、施工单位各一份
第五版表 江苏省住房和城乡建设厅监制

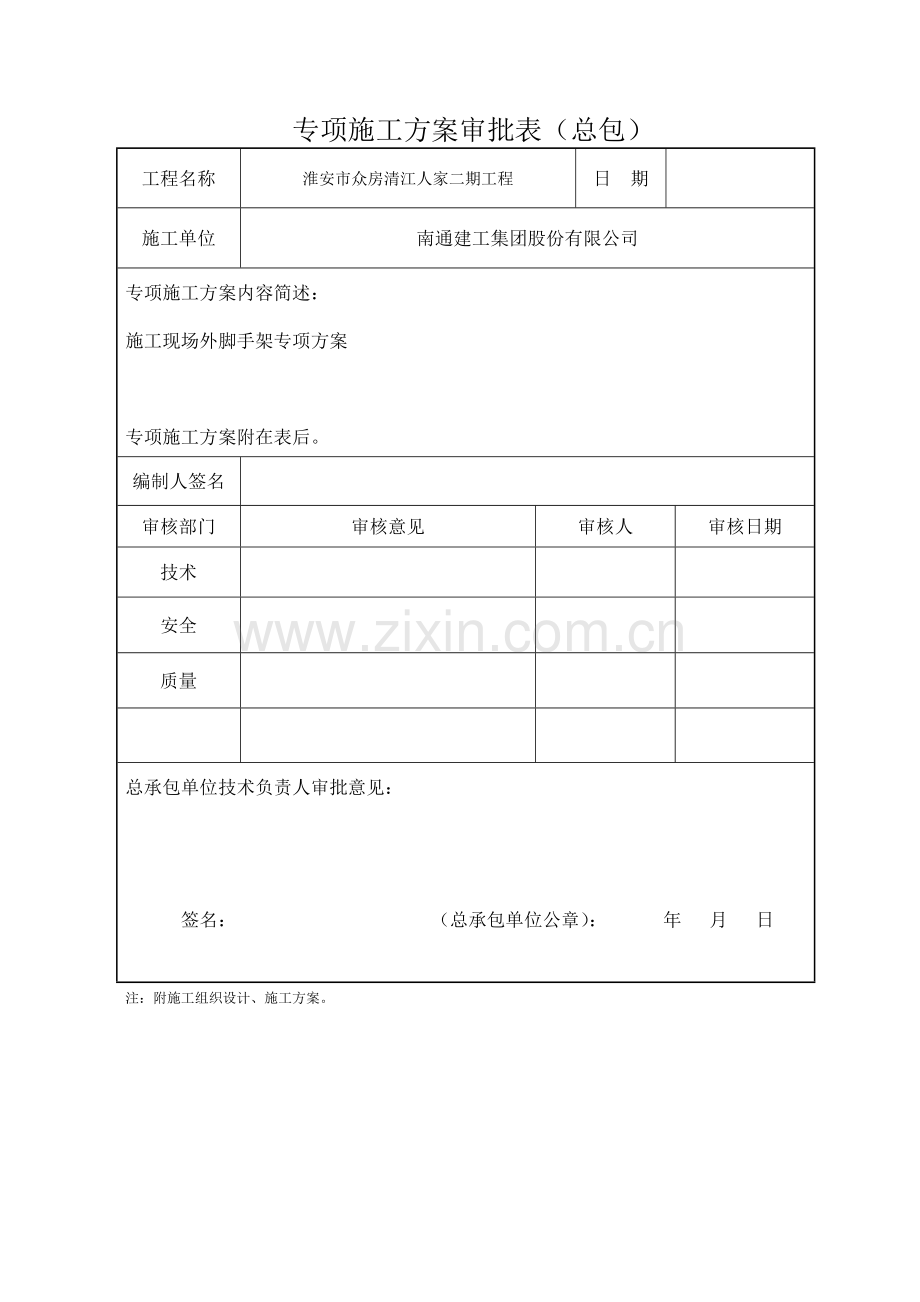

专项施工方案审批表(总包)
工程名称
淮安市众房清江人家二期工程
日 期
施工单位
南通建工集团股份有限公司
专项施工方案内容简述:
施工现场外脚手架专项方案
专项施工方案附在表后。
编制人签名
审核部门
审核意见
审核人
审核日期
技术
安全
质量
总承包单位技术负责人审批意见:
签名: (总承包单位公章): 年 月 日
注:附施工组织设计、施工方案。
淮安众房清江人家小区二期工程
外脚手架工程施工方案
南通建工集团股份有限公司
淮安众房清江人家项目部
编制人:
审核人:
2014年3月2日
目录
1、工程概况 5
2、外脚手架方案选择 5
3、编制依据 8
4、搭设要求 8
5、落地式双排钢管脚手架施工 11
6、悬挑双排脚手架施工 15
7、安全管理与安全防护措施 26
8、文明施工要求 33
9、脚手架搭设应急救援预案................................28
10、脚手架计算 41
10.1 型钢悬挑脚手架(扣件式)计算
10.2 型钢悬挑脚手架阳角处计算
10.3 多排立杆型钢悬挑脚手架计算
10.4 多立杆搁置主梁验算
10.5 落地式脚手架验算
10.6 卸料平台计算
后附安全技术交底单,及特殊工种人员操作证
1、工程概况
1.1、工程建设概况
淮安众房清江人家小区二工程项目,地处淮海南路与延安东路交叉口(淮海南路167号),工程建设单位:江苏众房置业有限公司,设计单位:浙江省建工建筑设计院有限公司,勘察单位:淮安东大勘测设计有限公司,工程监理单位:淮安市建源建设监理有限公司,工程总承包单位为:南通建工集团股份有限公司。
1.2、工程设计概况
1)二期工程设计有:一层地下室、人防、两栋29层、两栋26层住宅楼建筑高度分别为85.8m、80.0m、一栋3层商业楼建筑高度15.6m、总建筑面积79225.6㎡;其中地下室建筑面积5591㎡,使用功能为人防、汽车车库、自行车车库、消防水池、配电房等;住宅建筑面积65787.9㎡,商业、办公、文娱建筑面积7138.73㎡,物管用房277.91㎡,社区活动中心264.84㎡;±0.000为黄海相对标高10.990m。自然地面标高10.450m,地下室底板面标高-5.4m,筏板厚500mm。
2)住宅结构形式为剪力墙结构、地下室为框架剪力墙结构、商业结构形式为框架结构;基础形式为挤扩支盘预制桩基础,本工程设计使用年限为50年。结构安全等级为二级,地基基础设计等级:地下室、住宅为甲级、商业为乙级。防水等级为一级,环境类别二(A)类,裂缝等级为三级。
3)本工程建筑抗震设防类别:地下室、住宅及商业为丙类,抗震设防烈度为7度,3#、4#、5#、6#楼抗震等级2级、8#楼3级、地下室剪力墙2级、3#、4#、5#、6#楼内框架柱2级、其他框架柱3级。
4)砼等级:基础垫层: C15,±0.000以下墙、柱、底板、承台及地下室顶板采用C35补偿收缩砼、抗渗等级P8。
3#楼基础-25.17m墙柱砼等级C45;25.17m-42.57m C40; 42.57m-62.87m C35;
62.87m-89m C30;1-29层 梁板砼等级C30
4#楼基础-23.17 m墙柱砼等级级C45;23.17m-40.57m C40;40.57m-60.87m C35;
60.87m-87m C30;1-29层梁板砼等级C30
5#、6#楼基础-2.87 m墙柱砼等级级C45;2.87m-11.57m C40;11.57m-20.27m C35;
20.27m-79.7m C30;1-29层梁板砼等级C30
8#楼±0.000-17.85m柱、梁、板砼等级C25
后浇带采用比相应结构部位高一级的微膨胀混凝土浇筑,二次结构砼等级C25。
2、外脚手架方案选择
整个项目共包括4栋高层、1栋4层商业及地下车库三个施工区组,结构及装修施工阶段需搭设外脚手架,外脚手架的搭设形式的选择主要从建筑高度、平面形式、工期要求等角度考虑。
地下车库为全埋式地下结构,建筑高度5.4m,外围脚手架采用普通落地式双排钢管脚手架,结构施工及外墙防水阶段使用,防水施工完毕后拆除。
商业建筑筑物为4层框架结构,建筑高度15m,3#、4#楼6层高度19.4m外围脚手架采用普通落地式双排钢管脚手架,结构施工阶段及装修施工阶段使用,外墙保温系统及涂料施工完毕后拆除。
3#4#栋高层均从三层楼板面以上为标准层,5#6#±0.00以上全为标准层、标准层层高为2.9m。外脚手架方案原则为:各楼栋地下一层及3#、4#地上6层、8#全部结构施工外脚手架均采用双排落地钢管脚手架,落地架自底板面开始搭设,搭设高度分别为20.5、18.67m;3#、4#从七层楼板面开始、5#6#从二层开始以上各层施工外脚手架采用悬挑脚手架,悬挑架每6层(高度约17.4m)悬挑一次,3#4#顶层悬挑5层高度外加楼梯及电梯机房层高另加1.5米出顶,总计19.4m。5#6#顶层悬挑4层高度外加楼梯及电梯机房层高另加1.5米出顶,总高15.2M.悬挑架由下至上形成全封闭架体,外挂绿色密目安全网,悬挑受力杆件采用18号工字钢。
层高、脚手架类型如下表:
楼 号
高度(部位)
脚手架类型
主要技术措施(双立杆、卸荷、拉绳或支杆等)
3#楼
-1.2-19.37米(地下室顶-7层楼面)
20.5米
落地式脚手架
19.37-36.77米(7-13层楼面)
36.77-54.17米(13-19层楼面)
54.17-71.57米(19-25层楼面)
71.57-89(局部91)米(25-顶部+1.2米)
悬挑17.4米、17.4米、17.4米、12.8(局部14.8)米悬挑脚手架
18#工字钢悬挑,Ф14钢丝绳吊拉,阳台、转角部位用2道Ф14钢丝绳吊拉。
4#楼
-1.3~17.37米(地下室-7层楼面)
18.67米
落地式脚手架
17.37-34.77米(7-13层楼面)
34.77-52.17米(13-19层楼面)
52.17-69.57米(19-25层楼面)
69.57-87米(局部89)(25-顶部+1.5米)
悬挑17.4米、17.4米、17.4米、12.8(局部14.8)米悬挑脚手架
18#工字钢悬挑,Ф14钢丝绳吊拉,阳台、转角部位用2道Ф14钢丝绳吊拉。
5#6#
-2.7~2.87米(地下室-2层楼面)
5.6米
落地式脚手架
2.87.-20.27米(2-8层楼面)
20.27-37.67米(8-14层楼面)
37.67-55.07米(14-20层楼面)
55.07-72.47米(20-26层楼面)
72.47-78.3米(局部81.5)(26-顶部+1.5米)
悬挑17.4米、17.4米、17.4米、17.4米、5.83米(局部9.03)米悬挑脚手架
16#工字钢悬挑,Ф14钢丝绳吊拉,阳台、转角部位用2道Ф14钢丝绳吊拉。
8#楼
-1.3~17.1米(1-4层屋面+1.5米)
18.4米
落地式脚手架
卸料
平台
4000 X 2200 M , 主梁16#槽钢,次梁14#槽钢,Ф17钢丝绳料台每侧吊拉2道。
锚固环直径(mm)
∮16(悬挑型钢)、不小于∮20(钢丝绳吊耳)
脚手架技术参数如下表:
搭设参数
脚手架
立杆横向间距或排距lb (m)
0.95
立杆纵向间距或跨距la(m)
1.5
立杆步距h(m)
1.8
脚手架计算高度H(m)
17.4()
内排架距离外墙长度a(m)
0.3米
连墙件设置
随层三跨,预埋钢管扣件连接
3、编制依据
本方案依据以下内容编制:
(1) 相关楼栋号有效建筑、结构图纸及施工组织设计;
(2)《建筑施工计算手册》江正荣著 中国建筑工业出版社;
(3)《建筑施工手册》第四版 中国建筑工业出版社;
(4)《钢结构设计规范》GB50017-2003 中国建筑工业出版社;
(5)《建筑结构荷载规范》GB50009-2012中国建筑工业出版社;
(6)《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;
(7)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社;
(8)《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 中国建筑工业出版社;
(9)《建筑地基基础设计规范》GB50007-2011中国建筑工业出版社;
(10)《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社;
4、搭设要求
4.1、材料要求
4.1.1钢管的要求
(1)新钢管的检查应符合下列规定:
1)钢管应有产品质量合格证,符合现行国家标准有关规定;
2)钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;
3)钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定:
钢管、钢脚手板材料尺寸允许偏差表
序号
项目
允许偏差
Δ(mm)
检查工具
1
焊接钢管尺寸
外径
-0.5
游标卡尺
壁厚
-0.5
2
钢管两端面切斜偏差
1.70
塞尺、拐角尺
3
钢管外表面锈蚀深度
≤0.5
游标卡尺
4
钢管
弯曲
各种杆件钢管端部弯曲l≤1.5m
≤5
立杆
钢管弯曲
3m<l≤4m
≤12
4m<l≤6.5m
≤20
水平杆,斜杆的钢管弯曲
l≤6.5m
≤30
钢板尺
5
冲压脚手板板挠曲
l≤4m
≤12
板面扭曲
(任一角翘起)
≤5
4)钢管必须涂防锈漆;
5)立杆、横杆喷涂黄色油漆,阳角立杆、剪刀撑喷涂红白相间油漆。
(2)旧钢管的检查应符合下列要求
1)表面锈蚀深度应符合上表第3项的规定。用于本工程的旧钢管应在进入工地时进行检查,在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断,取样检查,锈蚀深度超过规定值时,不得使用;
2)钢管弯曲变形应符合上表第4项的规定;
3)钢管采用外径48mm,壁厚3.6mm的高频焊接钢管(考虑到市场实际情况,力学验算按3MM壁厚钢管计算)。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用;
4)为了方便操作用于架子的单根钢管的最大质量不应大于25kg。
(3)钢管立杆两端切口需平直,严禁斜口、毛口、卷口等现象,钢管上严禁打孔。
4.1.2扣件的要求
(1)扣件应采用可锻铸铁制作的保件,其质量符合现行国家标准《钢管脚手架扣件》(GB15831)的规定;铆钉采用20-25铆钉钢,所有扣件在65N.M力矩作用下不得发生破坏。
(2)新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时,应按现行国家标准《钢管脚手架扣件》(GB15831)规定抽样检测;
(3)旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;
(4)新旧扣件均应进行防锈处理。
(5)在使用时还必须勤检查,不得有裂缝、变形缩松、滑丝等缺陷,圆弧差异不得超过±0.5mm,铆钉允许偏差0.5mm,且铆合良好。
4.1.3脚手板
使用新竹笆,规格1000,竹笆材质无散边、破损、老化、断裂。竹笆片与钢管连接应用镀锌铅丝箍绕2~3圈,凡竹条散落、折断较多、尺寸不符合要求的均不得使用。
4.1.4安全网
安全网采用密目式安全网,网目应满足2000目/100cm2,做耐贯穿试验不穿透,1.6×1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证。安全网出厂前,必须有国家指定的监督检测部门批量验证和检验员检验合格证。每张网上均缝有出厂“合格证”和“安鉴”标志。禁止使用无生产许可证、无出厂合格证、无检测报告的“三无”劣质密目网。安全网在贮运中,必须通风、遮光、隔热,同时要避免化学物品的侵蚀,搬运时禁止使用钩子,已使用过的安全网必须经过检查和试验合格后方可使用,超过使用期限的安全网严禁使用,禁止使用破损或有混凝土浆水污染的密目网。
4.1.5悬挑钢梁
悬挑钢梁采用18号工字钢钢梁,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。
4.2、机具设备的配备
交流电焊机2台,用于主次梁的焊接及悬挑钢梁内伸段锚固套环的焊接。
架子扳手40把,用于脚手架搭设和拆除,
力矩扳手2把,用于检查脚手架扣件拧紧力是否达到要求。
上述为单一栋楼脚手架搭设过程所需的主要机具设备,其他常用或简易工具未有列举。
4.3、搭设场地要求
落地式双排钢管脚手架基础利用筏板基础和地下室顶板,每根立柱下垫200×200×18木板。悬挑脚手架利用18工字钢钢梁悬挑于结构楼板上。
5、落地式双排钢管脚手架施工
脚手架搭设总要求:
1、钢管架应设置避雷针,分置于主楼外架四角立杆之上,并联通纵向水平杆,形成避雷网络,并检测接地电阻不大于30Ω。
2、外脚手架不得搭设在距离外架空线路的安全距离内,并做好可靠的安全接地处理。
3、定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。
4、外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
5、外脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防滑鞋。
6、严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。
7、保证脚手架体的整体性,不得与井架、升降机一并拉结,不得截断架体。
8、结构外脚手架每支搭一层,支搭完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。
9、严格控制施工荷载,脚手板不得集中堆料施荷,施工荷载不得大于3kN/m2,确保较大安全储备。
10、各作业层之间设置可靠的防护栅栏,防止坠落物体伤人。
5.1、搭设顺序
放线→立立杆→搭小横杆→搭大横杆→拉连墙杆→剪刀撑→脚手板→挡脚板→验收→交付使用
5.2、搭设参数
立杆纵距1.5m;横距0.95m;步距1.8m;内立杆距离地下室外墙0.3m;小横杆伸出长度:出内立杆0.2m,出外立杆0.1m;剪刀撑:每隔9m一道,剪刀撑斜杆同地面成45-60度角度;拉接点:按二步三跨考虑,梅花型布置。扫地杆:距地20cm,纵横向连成整体。搭设剖面如下:
5.3、搭设要求
5.3.1搭设前准备
1)脚手架正式搭设之前,按脚手架有关规范及本方案的要求,向架设和使用人员进行技术交底。
2)按规范的规定和本方案的要求对钢管、扣件、脚手架进行检查验收,不合格产品不得使用。
3)经检查合格的构配件应按品种、规格分类、堆放整齐、平稳,堆放场地不得有积水。
4)清除搭设场地杂物。
5.3.2搭设要点
1)立杆:采用4-6m长钢管搭设,从地下室底板上开始搭设。立杆接长采用对接接长,立杆上的对接扣件应交错布置,两根相邻立柱杆的对接头不应设在同一步内,同一步内隔根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。立杆距离外墙边30cm左右。脚手架转角处的阴角和阳角必须设置立杆。立杆垂直度偏差必须小于等于1/200。
2)大横杆:采用4-6m长钢管搭设,杆件长度不宜小于3跨。对接接长,对接扣件应交错布置,相邻两根大横杆的接头不宜设在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。如大横杆采用搭接连接,搭接长度不应小于1m,宜等间隔设置3个旋转扣件固定,端部扣件盖板边缘至搭接杆端部的距离不应小于100mm。大横杆允许扰度小于等于杆长的1/150。
3)小横杆:步距1.8M,位于大横杆的下方。
4)扫地杆:距地10-20cm。纵向扫地杆应连续设置,用直角扣件同立杆固定,对接接长;在每根纵向扫地杆同立杆相交处下方设置横向扫地杆。
5)剪刀撑:每9m设置1道,采用双扣件搭接接长,搭接长度大于等于1m,管端伸出扣件盖板大于等于10cm。剪刀撑斜杆与地面的倾斜角控制在45-60度之间。剪刀撑同立杆、大小横杆同步搭设,由底到顶连续不断,形成均等菱形状。剪刀撑采用旋转扣件固定在与之相交的小横杆的伸出端或立杆上,双肢杆交叉处用回转扣件相互扣接。
6)连墙杆:每隔二步三跨设置,成梅花型布置。从第一步主节点处开始拉接;连墙杆利用钢管抱箍与外墙连接;连墙杆的设置应同脚手架的搭设同步,当脚手架搭设至有连墙件的部位时,在搭设完该处的立杆、纵向水平杆、横向水平杆后立即设置连墙件。
7)搁栅杆:在大横杆之间等距离设置2根搁栅杆。
8)脚手竹笆:施工操作层必须满铺竹笆,不小于3步。竹笆应按其主竹筋垂至于大横杆方向铺设,对接平铺,不得有探头板笆现象。竹笆采用绑扎固定,每张竹笆的四个角用直径1.2mm的镀锌钢丝固定在大横杆上。
9)上下通道:使用建筑内楼梯作为上下通道。
10)防护栏杆:从第二步起每步必须在1.2m以及0.6m高处,分别设二道外防护栏杆,栏杆接长采用对接接长,且需高出作业面1-1.2m,栏杆同竹笆铺设同步进行。
5.4、落地式双排钢管脚手架拆除要点
当地上五层及以上悬挑脚手架搭设完成并验收通过,可正式投入使用时拆除五层以下落地式双排钢管脚手架。
(1)拆架之前应清理干净脚手架上杂物,全面检查脚手架是否符合构造要求。
(2)拆架之前由项目安全员对拆架人员进行安全交底。
(3)杆件拆除遵循后搭先拆的原则由上而下进行,做到一步一清,剪刀撑的拆除,应先拆中间杆件,再拆两端扣件。拆除材料由人工传送至地面堆放整齐,禁止高空抛掷。拆至地面上时应及时清理,按规格堆放,保持场地整洁。
(4)连墙件必须随脚手架逐层拆除,当分段拆除时,高差不应大于2步。
(5)如遇强风、雨、雪等特殊天气,不得进行拆除。夜间不得实施拆除作业.
(6)所有高处作业人员必须严格按高处作业规定执行和遵守安全纪律、拆除工艺及方案要求。
(7)不允许分立面拆除或上下同时拆除,认真做到一步一清,一杆一清。
(8)所有杆件与扣件,在拆除时应分离,不允许杆件上附着扣件输送至地面,或两杆同时拆下输送至地面。
(9)所有竹笆拆除,应自外向里竖立、搬运,防止自里向外翻起后,竹笆上垃圾物件直接从高处坠落伤人。
(10)要随时拆除脚手架上的临时跳板;
6、悬挑双排脚手架施工
本工程3#、4#楼从七层楼板面;5#、6#从二层楼板面开始搭设悬挑双排脚手架。
6.1、悬挑架的设计
6.1.1脚手架的基本搭设参数
悬挑脚手架为双排、单立杆形式,按每6层悬挑一次17.4m,顶层悬挑高度18.1m。立杆纵距1.5m左右,立杆横距0.95m,脚手架步距1.8m,内立杆距离外墙30cm;悬挑阳台部位与其他部位搭设方式相同,内立杆距阳台外边30cm。整体脚手架沿建筑高度在分段悬挑位置断开,段间相互独立。沿高度方向,脚手架自六层楼板位置安装悬挑构件开始搭设,顶部超出女儿墙顶1.0m。屋面层及机房层局部楼板内收处直接在下层楼板上搭设落地双排架(局部设置悬挑钢梁)。
6.1.2悬挑架的竖向分段
沿楼高度方向的竖向悬挑间距的确定依据“悬挑高度不宜超过24m”的规范规定,力求各个悬挑区段的间距相当,在上下区段存在高差的情况下,出于风荷载效应的考虑,下部区段间距取大值。
3#~6#楼悬挑竖向间距为:每一悬挑区段按一个6层楼高设置(高度为17.4m),最上一个悬挑区段的高度为3#、4#12.8m(局部14.8m);5#6#为5.83(局部为9.03),对于部分内收的部位及构架层,利用下层楼板直接搭设落地式双排脚手架)。
6.1.3悬挑钢梁的平面布置
平面布置包括两项内容,脚手架内外立杆的平面布置及悬挑型钢的平面布置。除转角部位外,悬挑型钢的设置与脚手架立杆是一一对应的,即悬挑型钢的间距等于立杆纵距;在结构转角部位,通过在悬挑钢梁上增加连系次梁来调整立杆的间距。悬挑型钢的长度视不同位置有不同规格,一般部位(无挑板情况)挑出长度1.35m(0.1+0.95+0.3),特殊部位(阳台、凸窗、空调板等挑出结构)挑出长度1.35+L(挑出结构出挑的净尺寸)。挑梁、型钢连梁详见平面布置图。在每栋楼的每个转角部位,对于每个悬挑段的底部,利用工字钢斜撑撑于悬挑钢梁的底部,槽钢斜撑下端同预埋于该楼层下层的楼板或墙体上的埋件焊接连接,上端焊接于悬挑工字钢梁下方。
各个楼栋悬挑钢梁的平面布置详见后附图。
6.1.4构造要求及措施
(1)立杆
悬挑脚手架悬挑梁以上采用双排单立杆。
立杆采用4-6m长钢管搭设。立杆接长采用对接接长,立杆上的对接扣件应交错布置,两根相邻立柱杆的对接头不应设在同一步内,同一步内隔根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。立杆距离外墙30Cm左右。脚手架转角处的阴角和阳角必须设置立杆。立杆垂直度偏差必须小于等于1/200。
立杆与纵向水平杆采用直角扣件连接
顶部局部位置楼板内收处直接在下层楼板上搭设双排落地脚手架,落地脚手架立杆底部设置200×200×18垫板。悬挑脚手架立杆底部立于悬挑工字钢上,为防止立杆移位,在工字钢上表面立杆位置焊接直径20mm的钢筋,长度100mm,脚手架搭设时,立杆套住钢筋。
(2)纵向水平杆
纵向水平杆置于小横杆之上,采用4-6m长钢管搭设,其长度大于三跨,在立杆的内外侧交错布置,采用直角扣件与立杆扣紧,同一步纵向水平杆四周交圈。对接接长,对接扣件应交错布置,相邻两根大横杆的接头不宜设在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。如大横杆采用搭接连接,搭接长度不应小于1m,宜等间隔设置3个旋转扣件固定,端部扣件盖板边缘至搭接杆端部的距离不应小于100mm。大横杆允许扰度小于等于杆长的1/150。
脚手架立杆横距1.0m宽度范围内共设置4根纵向水平杆,两侧的纵向水平杆直接用扣件连接到立杆,中间的纵向水平杆(搁栅杆)均匀布置。
(3)小横杆
每根立杆与纵向水平杆相交连接处必须设置一根小横杆,并采用直角扣件扣紧在立杆上,该杆轴线偏离主节点距离不大于15cm。小横杆伸出内立杆小于等于0.3m,出外立杆小于等于0.15m;小横杆间距应与立杆纵距相同,根据作业层脚手板搭设需要,在两纵向水平杆之间等距离设置2根横杆。
(4)纵、横向扫地杆
纵向扫地杆采用直角扣件固定在距离底座下皮20cm处的立杆上,横向扫地杆紧靠纵向扫地杆下方用直角扣件固定在立杆上,立杆底座存在高差处,将高处纵向扫地杆向低处延长两跨与立杆固定。
(5)剪刀撑及横向斜撑
本脚手架斜撑采用纵向剪刀撑与横向斜撑相结合的方式,随立杆纵横向水平杆同步搭设。剪刀撑沿架体全高、全长连续布置,每5步5跨设置一道,斜杆与地面夹角在45º~60º之间,斜杆相交点处于同一条直线上,沿架高连续布置,相交的两根剪刀撑一根斜杆扣在立杆上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,并在中间增加2~4个扣结点,所有固定点距主节点距离不大于15cm,最下部的斜杆与立杆的连接点距地面的高度控制在30cm以内。剪刀撑的杆件连接采用搭结,搭结长度不小于1m,并用至少2个旋转扣件固定,端部扣件距杆端净距离不小于10cm。脚手架转角处或局部脚手架与其他部位脚手架错层处在脚手架里外排立杆之间上下连续布置横向斜撑,在同节内,由底层至顶层呈“Z”字型,斜杆采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
(6)脚手板
采用竹笆片脚手板,每个作业层上满铺一层脚手板,并设置安全网及防护栏杆。竹笆片设置在4根横向水平杆上,四角用直径1.2mm的镀锌铁丝箍绕2~3圈固定牢固,防止颠覆。竹笆脚手板铺设时,应平铺、满铺、铺稳,按主竹筋垂直于纵向水平杆方向铺设,接缝处对接平铺,靠墙一侧脚手板离墙距离不大于15cm,拐角处两个方向的竹笆脚手板应重叠放置,避免出现探头及空挡现象。
(7)连墙件
连墙件采用刚性连接,布设间距为“两步三跨”, 连墙杆横竖向顺序排列、均匀布置,与架体和结构面垂直,并尽量靠近主节点(与主节点距离不大于30cm),底部第一根纵向水平杆开始布置连墙杆,靠近框架柱的小横杆可直接作连墙杆用,连墙杆连接均采用双扣件。
连墙杆与结构之间的拉结方式随拉结点所处的部位各有不同:面对墙体处,需在结构施工过程预留连墙杆的穿墙套管;接近楼板部位可稍调整连墙杆的竖向高度(与主节点距离不大于30cm),在楼板上预埋短钢管与连墙杆扣件连接;在窗洞部位,可利用钢管及窗洞上下墙体设置。
(8)悬挑钢梁
悬挑型钢梁采用16号工字钢,距离悬挑外端10cm及110cm处各预焊10cm高Φ20短钢筋用以固定脚手架的内外两排立杆,脚手架转角部位设置了纵向型钢联系次梁,则短钢筋焊接于次梁上,悬挑主梁与次梁焊接固定。
根据计算,在无阳台部位(悬挑长度1.35m)和有阳台部位(悬挑长度1.35m + L),悬挑钢梁的承载力及扰度均能满足要求,故不需进行上部斜拉及下部支撑的卸载均能满足受力要求。对于每栋楼的转角部位,各设置2根斜撑撑于每个独立悬挑段的底部,斜撑采用14a槽钢,其下端同预埋于下层结构的楼板或墙体中的埋件进行焊接,上端同工字钢挑梁焊接。
悬挑钢梁设置的所在层预埋φ20钢筋(一级钢),用以锚固悬挑钢梁的内伸段。根据计算,悬挑钢梁长3m,悬挑长度为1.4m时,锚固长度1.6m即可满足要求;现场若采用现有4m长钢梁,可将悬挑长度设置为1.5m,锚固长度为2.5m,但需满足钢梁末端的锚环距离墙边受力点在2m部位;对于角部悬挑钢梁,其长度为4.5m,需满足至少2.5m的锚固长度,其悬臂端外侧同其余梁对齐。具体详见压环做法附图。
(9)防护设施
脚手架自下至上满挂全封闭式密目安全网,密目安全网规格1.8m×6.0m,用直径1.2mm的镀锌铁丝绑扎在纵向水平杆外立杆内侧,作业层脚手架立杆于0.6m及1.2m处设置两道防护栏杆,底部侧面设置18cm高的挡脚板。悬挑脚手架悬挑梁所在层脚手架底部采用胶合板全部封闭。脚手架首层外侧设置通长平网防护层。
6.2、悬挑架的搭设
6.2.1搭设前的准备工作
(1)按施工方案向搭设和使用人员进行安全、技术交底。
(2)按本方案中关于所用材料的要求对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。
6.2.2搭设流程
悬挑槽钢预埋件埋设→槽钢定位安装→纵向扫地杆→立杆→横向扫地杆→小横杆→纵向水平杆→连墙杆→铺脚手板→搭设防护栏杆→扎安全网。
6.2.3搭设要点及注意事项
(1)悬挑钢梁的安装
悬挑钢梁的搭设需首先调整下部落地架的大横杆,悬挑钢梁首先搁置在大横杆上,钢梁的定位必须准确控制,尤其悬伸长度,因套固立杆的短钢筋头已经焊接固定,故必须准确安置,以便于横杆的安装。
(2)脚手架的架体搭设
1)落地脚手架配合施工进度搭设,一次搭设高度不超过相邻连墙件以上二步。
2)每搭完一步脚手架后,按规范的规定校正步距、纵距、横距及立杆的垂直度。
3)杆件在结扎处的端头伸出长度应不小于0.1m。
4)立杆搭设符合下列规定:严禁将外径48mm与51mm的钢管混合使用;开始搭设立杆时,每隔6跨设置一根抛撑,至连墙件安装稳定后,方可拆除。
5) 扣件安装符合下列规定:
扣件规格必须与钢管外径相同;
拧紧程度:装螺栓时应注意将根部放正和保证适当的拧紧程度,这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好,但拧得过紧会使扣件和螺栓断裂,所以螺栓的拧紧必须适度。要求扭力矩控制在40—50N.M,最大不得超过60N.M。
6) 对接扣件开口朝上或朝内;
7) 用于连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,避免开口向上,以防雨水进入锈蚀扣件;
8) 各杆件端头伸出扣件盖板边缘的长度不小于100mm。
(3)作业层、斜道的栏杆和挡脚板的搭设:
栏杆和挡脚板均搭设在外立杆的内侧;上栏杆上皮高度为1.2m;挡脚板高度为180mm;中栏杆居中设置。
(4)脚手板的铺设
1)脚手板采用竹笆铺设,铺满、铺稳,离开墙面120~150mm;
2)脚手板探头用直径3.2mm的镀锌钢丝固定在支撑杆件上;
3)在拐角、斜道平台处的脚手板,与横向水平杆可靠连接,防止滑动;
4)自顶层作业层的脚手板往下计,每层满铺一层脚手板。
(5)安全网
1)安全网绳由锦纶、维纶、涤纶、尼龙等材料制成,氯纶、丙纶只能用于立网,不得用于平网。
2) 平网的宽度不小于3m,立网的高度1.5m,每张网的重量不超过15kg。
3) 菱形网目其对角线与对应网边平行,方形网的对角线或边应与对应的网边平行,网目边长不得大于100mm。
4) 边绳直径至少为网绳直径的三倍,但不小于7mm。严禁立网代替水平网使用。
5) 绳的直径和断裂强力根据安全网的结构形式、网口大小等因素合理选用,断裂强力一般宜为1500N~2000N,必须用网绳作试验绳,每张网上的试验绳不少于8根。
6) 筋绳分布必须合理,相邻两根筋绳的最小距离不小于30cm。每根筋绳的断裂强力不大于3000N。安全网上的所有绳结或节点必须固定。
7) 平网的拉结点利用挑架预埋钢筋和预埋连墙杆连接。
8) 安全网的使用规则和塔设方法:安装平网应外高里低,以15度为宜,网不宜绑紧;要保证安全网受力均匀,必须经常清理网上落物,网内不得有积物;安全网安装后,必须经专人检查验收合格签字后才能使用;安全网的贮运中,必须通风、遮光、隔热,同时要避免化学品的侵袭。
6.3、检查与验收
6.3.1脚手架的检查与验收
a) 脚手架完成之后,必须由安全员、技术员、质检员、搭设班组等按照分段、分层进行检查、验收,并填写验收单、合格后方可进行使用。
b) 脚手架及其基础应在下列阶段进行检查与验收:
悬挑钢梁系统完工后及脚手架搭设前;作业层上施加荷载前;达到设计高度后;遇有五级大风与大雨后;停用超过一个月。
c) 进行脚手架检查、验收时根据下列技术文件:
根据现行规范要求所形成的施工组织文件;脚手架构配件的出厂合格证或质量分类合格标志;脚手架工程的施工记录及质量检查记录;脚手架搭设过程中出现的重要问题及处理记录;脚手架工程的施工验收报告;技术交底文件。
d) 脚手架工程的验收,除查验有关文件外,还应进行现场检查,检查应着重以下各项,并记入施工验收报告。
构配件和加固件是否齐全,质量是否合格,连接和扣件是否紧固可靠;安全网的张挂及扶手的设置是否齐全;地基是否积水,底座是否松动,立杆是否悬空;连墙件的数量、位置和设置是否符合要求;垂直度及水平度是否合格;安全防护措施是否符合要求;是否超载。
a) 脚手架搭设的技术要求、允许偏差与检验方法符合下表的要求:
项次
项目
技术要求
允许偏差Δ(mm)
示意图
检查方法与工具
1
立杆垂直度
最后验收垂直度20~80m
-----
±100
用经纬仪或吊线和卷尺
下列脚手架允许水平偏差(mm)
搭设中检查偏差的高度(m)
总高度
50m
40m
20m
H=2
H=10
H=20
H=30
H=40
H=50
±7
±20
±40
±60
±80
±100
±7
±25
±50
±75
±100
±7
±50
±100
中间档次用插入法
2
间距
步距
纵距
横距
----
±20
±50
±20
------
钢板尺
3
纵向水平杆高差
一根杆的两端
-----
±20
水平仪或水平尺
同一跨内两根纵向水平杆高差
-----
±10
4
双排脚手架横向水平杆外伸长度偏差
外伸500mm
-50
-----
钢板尺
5
扣件安装
主节点处各扣件中心点相互距离
a≤150mm
----
钢板尺
同步立杆上两个相隔对接扣件的高差
a≥500mm
----
钢卷尺
立杆上的对接扣件至主节点的距离
a≤h/3
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
----
钢卷尺
扣件螺栓拧紧扭力矩
40~65N.m
-----
-----
扭力扳手
6
剪刀撑斜杆与地面的仰角
45°~60°
-----
-----
角尺
7
脚手板外伸长度
对接
a=130~150mm
l≤300mm
-
展开阅读全文
