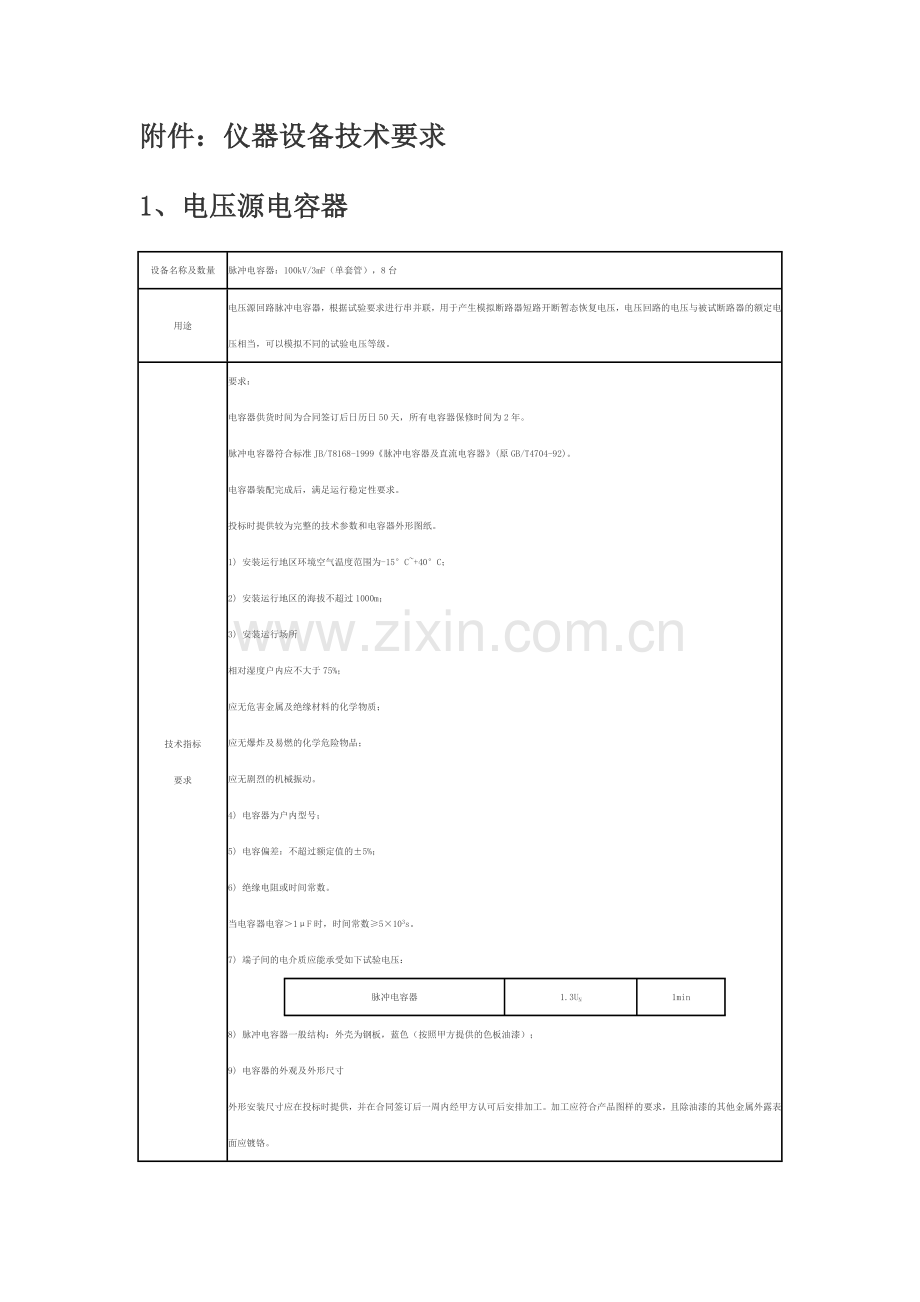

附件：仪器设备技术要求
1、电压源电容器
设备名称及数量
脉冲电容器：100kV/3mF（单套管），8台
用途
电压源回路脉冲电容器，根据试验要求进行串并联，用于产生模拟断路器短路开断暂态恢复电压，电压回路的电压与被试断路器的额定电压相当，可以模拟不同的试验电压等级。
技术指标
要求
要求：
电容器供货时间为合同签订后日历日50天，所有电容器保修时间为2年。
脉冲电容器符合标准JB/T8168-1999《脉冲电容器及直流电容器》(原GB/T4704-92)。
电容器装配完成后，满足运行稳定性要求。
投标时提供较为完整的技术参数和电容器外形图纸。
1) 安装运行地区环境空气温度范围为-15°C~+40°C；
2) 安装运行地区的海拔不超过1000m；
3) 安装运行场所
相对湿度户内应不大于75%；
应无危害金属及绝缘材料的化学物质；
应无爆炸及易燃的化学危险物品；
应无剧烈的机械振动。
4) 电容器为户内型号；
5) 电容偏差：不超过额定值的±5%；
6) 绝缘电阻或时间常数。
当电容器电容＞1μF时，时间常数≥5×103s。
7) 端子间的电介质应能承受如下试验电压：
脉冲电容器
1.3UN
1min
8) 脉冲电容器一般结构：外壳为钢板，蓝色（按照甲方提供的色板油漆）；
9) 电容器的外观及外形尺寸
外形安装尺寸应在投标时提供，并在合同签订后一周内经甲方认可后安排加工。加工应符合产品图样的要求，且除油漆的其他金属外露表面应镀铬。
10) 电气连接
电容器的内部电气连接应牢固可靠。电容器外部配备可见、可目测检查的外部保护。
11) 密封性能
电容器应具有良好的密封性能。
12) 损耗角正切值
电容器的损耗角正切值允许值由制造厂提出并在投标书注明。
13) 固有电感
电容器的固有电感值由制造厂提出并在投标书注明。
14) 耐久性能
冲击电压、冲击电流脉冲电容器、在额定电压下，按规定的耐久性能(不低于)波形或电路参数充放电不少于30000次及2年质保。
2、大功率电阻
设备名称及数量
大功率电阻30 个
用途
合成试验回路中，需要恢复电压调频支路，以得到满足要求的暂态恢复电压波形。调频支路由电容和电阻串联组成，由于需要在多种参数下进行试验，因此需要阻值可调的大功率电阻作为调频电阻。
技术指标
要求
1) 无感；
2) 绝缘能够耐受试验时的短时冲击电压（幅值与试验电压等级相近）；
3) 功率满足瞬时功率试验要求，约1000W；
4) 整体外观尺寸用统一。
电压等级
126kV
72.5kV
40.5kV
12kV
所需电阻值（Ω）
112
73
57
24
162
213
89
360
252
496
174
430
370
787
179
717
576
983
347
1079
1199
1559
563
/
1447
2631
690
/
3013
/
1117
/
4521
/
1794
/
3、局放测量仪
设备名称及数量
局放测量仪1 台
用途
对实验室的高压设备，如变压器，电缆，套管，电容，断路器等高压设备进行局部放电测试
技术指标
要求
1) 检测试品的电容范围；6pF~250μF；
2) 试验电压可达200kV；
3) 符合标准DL/T 846.1-1999《高电压测试设备通用技术条件：第四部分》。
4、谐波信号发生器
设备名称及数量
谐波信号发生器（型号：TFG5001）1 台
用途
合成回路控制系统的功能是实现对各个断路器的动作时序以及电压源回路点火的控制。控制系统应保证合成回路试验的精度和可靠性，确保合成回路试验的成功率。利用该信号发生器产生基波、谐波、合成波等多种信号来对控制器的信号调理部分的电路进行调试，可以测试控制器的信号检测精度及其保护功能是否可靠。
技术指标
要求
a) 正弦波总失真度：≤1％
b) 频率范围：40mHz～1MHz；
c) 分辨率：40mHz
d) 幅度范围：0～20Vp-p
e) 基波标准：50Hz～100KHz
f) 谐波次数：1～250次谐波
g) 谐波相移：粗调：40°/步；连续相移
h) 输出方式：基波和谐波独立输出，基波和谐波线性叠加合成输出
i) 输出功率：50Hz～20kz（6W@8Ω)50Hz～100kHz（1W@8Ω)
10）频率、幅度扫描：扫描起始点和终止点任意设定，可手动逐点扫描
11）触发方式：连续触发，单次触发，门控输出
5、高精度LCR测试仪
设备名称及数量
高精度LCR测试仪 1 台
用途
用于测量串联后3个断口的电容，以较为准确地确定各断口的固有电容以及杂散电容的量值，为串联断路器均压措施的参数选择提供依据。
技术指标
要求
1) 测量显示范围0.01 pF-9999 μF；
2) 测试频率：100 Hz、1 kHz、10 kHz；
3) 测试电平：0.3 V；
4) 测量准确度：±0.1%。
6、LP-200逻辑笔
设备名称及数量
逻辑笔（型号：LP-200） 1 支
用途
可测量控制器的电平的逻辑和脉冲信号，主要用于合成回路控制系统中控制器的调试过程。
技术指标
要求
1） 输入信号电平：TTL / CMOS
2） 输入电压范围：－0.5V至＋6.0V
3） 输入频率范围：0Hz～200 MHz
4） 最小脉冲宽度：2.5 ns 输入阻抗：100KΩ/10pF
5） 最高输入电压：±60V
6） 输入信号接口：标准0.64mm插孔，可选装防颤测试探头和各种测试夹具
7） LED指示灯：三种颜色，三种闪烁速率，闪动表示有脉冲信号（九挡频率指示），恒亮表示无 脉冲信号（三挡状态指示）。
8） 蜂鸣器：三种音调，三种通断速率，断续鸣响表示有脉冲信号（九挡频率指示），持续鸣响 表示无脉冲信号（三挡状态指示）。
9） 操作电源：4V至16V DC / 100mA
7、自动耐压/绝缘测试仪
设备名称及数量
自动耐压/绝缘测试仪（型号：YD2666A） 1 台
用途
控制系统中各装置的绝缘和耐压是保证其正常工作的前提，该测试仪可检查电器的绝缘材料所能承受电压的能力。主要用于上电前检查控制系统中各装置是否满足电力系统规定的要求。
技术指标
要求
1） 电压：AC/DC.0~20KV
2） 切断电流：0~20mA
3） 精度5%
8、线性直流稳压电源
设备名称及数量
线性直流稳压电源（型号：GPS-2303） 2 台
用途
控制系统要求有较高的控制精度和可靠性，因此需要有稳定的电源供给。该稳压电源可用于给控制系统及其它测试设备供电。
技术指标
要求
1） 双路数显，0～30V/0～3A×2，电源100/120/220V可切换
2） 2 组独立直流电源输出
3） 2 组 3位数显示器，可同时显示两组电压及电流
4） 自动串联及自动并联同步操作
5） 定电压及定电流操作
6） 低涟波及杂讯
7） 过载及反向极性保护
8） 可选择连续/动态负载
9） 温度控制散热风扇转速
9、接触式自耦调压器
设备名称及数量
接触式自耦调压器（型号：TSGC2-J-60kVA） 1 台
用途
试验过程中，要求根据需要对控制系统中的电力电子装置进行调试。该自耦调压器主要用对电力电子装置进行大功率实验时使用，使得装置能够从低电压小电流开始调试，最后测试无问题后，再慢慢升高到正常的工作电压和满负荷运行。
技术指标
要求
1） 三相交流电输入三相交流电输出，采用YY连接
2） 额定功率60kVA
3） 调压器绝缘等级为A级
4） 线圈平均温升限值60℃
5） 调压器具有一定的过载能力，允许短时间超过额定输出电流值
