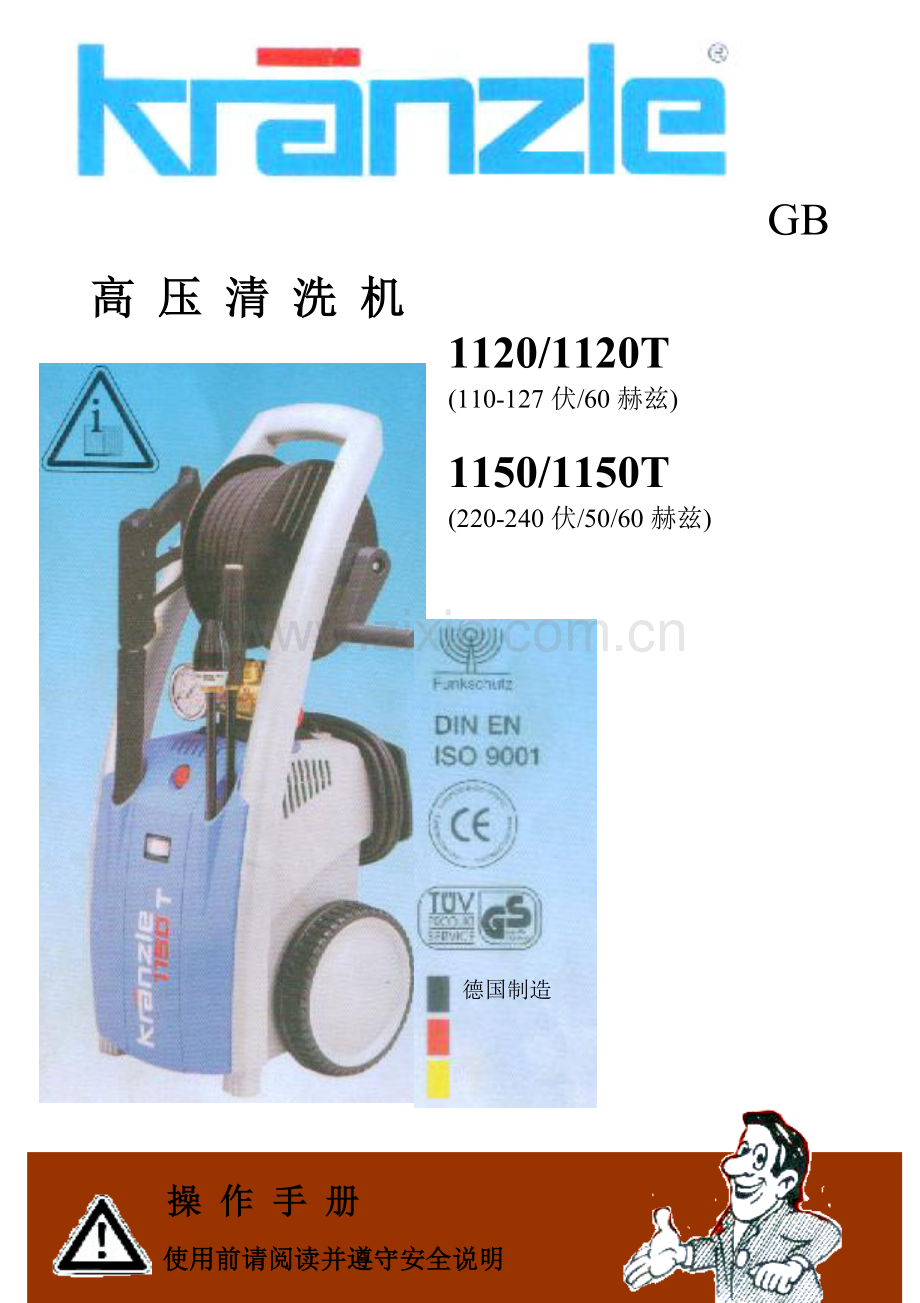

GB
高 压 清 洗 机
1120/1120T
(110-127伏/60赫兹)
1150/1150T
(220-240伏/50/60赫兹)
德国制造
操 作 手 册
使用前请阅读并遵守安全说明
说 明
尊敬的用户：
首先，我们祝贺您拥有了新式高压清洗机，该设备配有组合底架和线轴（用于盘绕水管）。感谢您购买我们的产品！
为了方便您使用清洗机，我们提供了以下说明及各种提示。请您在首次使用前一定要仔细阅读这些内容！
该设备会协助您完成各种专业的清洗任务，例如：
门面 车辆 清除旧油漆
石板 容器
平台 机器等等
技术参数
Kränzle
K1150
K1150T
Kränzle
K1120-60赫兹
K1120T-60赫兹
Kränzle
K1150-60赫兹
K1150T-60赫兹
工作压力，
10-130帕
10-95帕
10-130帕
无级调节
（1900磅/平方英寸）
(1400磅/平方英寸)
(1900磅/平方英寸)
持续加压
150帕
120帕 (1800磅/平方英寸)
150帕 (2200磅/平方英寸)
水输出量*
2800转/分钟
10升/分钟
1700转/分钟
8.3升/分钟
3400转/分钟
10升/分钟
热水输入（最小1-8帕）
最高60℃
最高60℃
最高60℃
吸水高度
1.0米
2.0米
1.0米
高压水管
10米
10米
10米
线轴
15米
15米
15米
额定电功率
220-240伏;
50赫兹；12.5安培
110-127伏;
60赫兹; 6.7安培
220-240伏;
60赫兹；8.7安培
接头输入电压
接头输出电压
P1: 2.8千瓦
P2: 2.0千瓦
P1:1.65千瓦
P2:1.35千瓦
P1:2.8千瓦
P2:2.0千瓦
重量
22千克（K1150）
26千克(K1150T)
22千克 (K1120)
26千克 (K1120T)
22千克 (K1150)
26千克 (K1150T)
安装后的Handel尺寸（毫米）
300×330×800
300×330×800
300×330×800
遵照45635噪声标准
带除尘器时的噪声标准
保证噪声标准（LWA）
88分贝(A)
90分贝(A)
93分贝(A)
78分贝(A)
80分贝(A)
93分贝(A)
88分贝(A)
90分贝(A)
93分贝(A)
喷头反弹力
约27牛顿
约22牛顿
约 32牛顿
喷头震动
1.9米/秒平方
1.9米/秒平方
1.9米/秒平方
型号：
K1150/K1120
41.211
41.213
41.211 2
带除尘器
41.211 1
41 2131
41.211 3
K1150T
41.210 1
41.212 1
41.210 3
* 输入设备的最小水量，请参见第7页。
根据德国机械设备制造业联合会统一表24411，设备的容许公差为±5%。
水
说 明
构造
KRÄNZLE 1120/1120T和KRÄNZLE 1150/1150T 高压清洗机是移动式机器。设计结构如上图所示。
部 件
1. 进水接头，带过滤器 6. 高压清洁剂注入器
2. 吸水管，带过滤器（特殊零件），代码15.038 3 7. 高压水管
3. 高压水泵 8. 喷枪
4. 压力表（带甘油） 9. 可更换喷头，带喷嘴
5. 调压阀
说 明
清洗系统
可以把干线压力的水输入到高压水泵或从储水箱中直接抽水。通过高
水泵把水压入喷头。高压水柱是通过喷头末端的喷嘴形成的。
清洁剂和保养剂可以用高压注射器添加。水管头段最长可达20米。
必须遵守关于环境、废物处理和地下水保护方面的法规！
（相关信息可从环保部门、城镇工程处等获得）
带有扳机的喷头
只有当握住安全扳机时，该设备才会工作。握住操纵杆，喷枪启动，液体就会进入喷嘴。喷射压力随之升高并快速达到选定的工作压力。
当松开扳机时，扳机关闭，喷头停止喷射液体。
扳机关闭后，压力的升高会导致调压阀打开。即使在减压状态下，水泵仍然保持接通，持续抽入液体。扳机打开后，调压阀关闭，高压水泵恢复到从喷头中喷射液体的压力。
扳机是一种安全设备，修理扳机只能由有资格的人员完成。如果需要更换零件，仅可使用由制造商认可的零件。
调压阀
调压阀用来保护机器。在实际操作中以免产生过高的压力，并设计成不允许选择过高的压力。手柄上的限位螺母用喷涂的方法进行了密封。
*（参见第22页：“防止水管或喷枪漏水”）
工作压力和喷射速度可以通过旋转手柄进行无级调节。
更换、维修、新调整和密封只能由有资格的人员完成。
说 明
电机保护开关
电机保护开关用来防止电机产生超负荷现象。即一旦发生超负荷时，保护开关会自动切断电机。然而如果开关被频繁触发，应查明故障原因并进行调整。（参见第6页）
更换和检查工作只能由有资格的人员完成，机器断电后，要从电源插座上拔下插头。
设 置
安 放
切勿在有火灾或爆炸危险的房间内安放和启动机器，也不要把机器放在水坑内。禁止在水下使用机器。
警 告！
切勿使用含有涂料稀释剂、汽油、油或者类似溶剂的液体。注意制造商提供的清洁剂说明。机器内的密封件不耐溶解。喷洒的溶剂易燃、易爆而且有毒。
警 告！
当高压清洗机内的水温高达60摄氏度时，在没有佩戴安全手套前切勿触摸机器！
说 明
110伏-127伏
220伏-240伏
电路连接
该机器配带有插头的电线。
电源插头必须适用于标准接地插座（残余30毫安电流的装置）。
必须在电源一侧使用一根16安培延时保险丝保护插座。
KRÄNZLE 1150/1150 T – 220-240伏 50赫兹
KRÄNZLE 1120/1120 T – 110-117 伏 60赫兹
KRÄNZLE 1150/1150T – 220-240 伏 60赫兹
使用加长电缆时，必须在插座上连接一根接地导线。加长电缆内的导线横截面积必须至少为1.5平方毫米。插头连接必须采用防喷溅结构，并且不能放在潮湿的地面上。
（加长电缆超过10米，横截面积2.5平方毫米）。
警 告！
使用过长的加长电缆可能产生故障及启动困难。
当使用电缆轴时，尽可能把电缆盘起来。
说 明
水管连接：
请检查高压清洗机里是否符合第2页里规定水输出量（技术参数）（升/分钟）。
检测：
向水桶内放水一分钟。
桶内水至少要达到第2页中规定的刻度！
缺水会导致密封件快速磨损（无保修）。
说 明
简要操作说明
当使用高压清洗机时，请注意一定要保持清洗机在水平位置上。
1. 把高压水管连接到喷枪上。
2. 连接到适当的水源。
3. 排出泵内的空气（开、关喷枪若干次）。
4. 接通电源。
5. 打开喷枪，启动机器，开始清洗。
6. 完成清洗后，彻底地排干水泵里的水（停止吸水和使用喷枪后，打开电机约20秒钟）。
- 只能使用干净的水！ 防止冰冻！
注 意 ！
请注意您的供水厂的规定。根据EN 61 770规定，机器不能直接连到公共饮用水管线。
然而根据DVGW(德国煤气和水务协会)规定：如果带止回阀的通气管(Kränzle代码41.016 4)安装到水源上时，可允许短距离连接。
同时，根据EN 61 770规定，允许以自由排放方式间接地连到公共饮用水管线，例如使用带浮阀的贮水器。
允许直接地连接到非饮用水管线。
高压水管和喷射装置
高压清洗机配有的高压水管和喷射装置是用高级材料制成的，对高压水管和喷射装置进行了优化，并且根据适用法规的要求进行了标记。
- 水管最大长度为20米。
-
如需更换零件，只能使用制造商认可并且带有适用法规要求标志的零件。高压水管和喷射装置必须以加压防渗透的方式连接（无漏水）。高压水管不能超期使用、过度拉伸或扭曲。高压水管绝不能拉拖经过锋利的边缘，否则保修自动失效。
安 全 提 示
关于反弹力，请见第2页的参数！
每次使用后要安好喷枪上的保险扣，以免发生意外喷射！
底部喷头对准要清洗的位置。使用直角底部喷头时要注意，例如喷头（代码41.075 1），反弹时会产生一定的扭矩（参见第2页的参数）。
产 品 清 单
1. 除尘器（配喷嘴045，1120T和1150T型）
2. 喷头（配Vario-Jet式喷嘴）
3. 喷枪（配绝缘手枪式握把，螺纹接口）
4. KRÄNZLE – 高压清洗机 1120T/1150T (50/60赫兹)
配线轴及15米长的高压水管（有加固钢）
5. 线轴曲柄
6. 操作说明
7. 进水口零件
如何组装高压清洗机
把高压清洗机竖立起来，从铜件上拧
下螺丝，把曲柄放到六角螺栓上并用
螺丝拧紧。
喷头座
喷枪座
线轴和高压水管
使用前的准备
1. 把高压清洗机放置在水平位置上！
高压清洗机只能在水平位置上进行操作！
拉出水管，不要扭结，把水管连接到喷枪和水泵上。高压水管最长为20米，或者把2条10米的水管接在一起。
高压水管连接到机器和喷枪上。
2.把高压喷头连接到喷枪上。
高压管连接到机器和喷枪上。
拉出水管，不要扭结，把水管和喷枪及泵连接好。最长为20米HP管，或者2条10米管，以管接头形式连接。
2. 把高压喷枪头连接到喷枪上。
4. 机器可以和内含60摄氏度热水的加压管线相连（参见第2页）。当从外部水源吸水时，确认水是干净的。管的横截面积最小为1/2”=12.7毫米（管道 畅通）。过滤器1 必须一直是清洁的。
使用前的准备
在使用您的高压清洗机之前，请确认过滤器是清洁的。
警 告！
当高压清洗机内的水温高达60摄氏度时，在没有佩戴安全手套前切勿触摸机器！
5. 最高吸水高度为1.0
米，参见第2页技
术参数。
水
使用前的准备
调节压力
可通过旋转手轮完成。
默认值为最大压力。
当使用清洁剂时：
4
将高压水管完全拉直。把化学过滤器（如图5所示）放入添加了清洁剂的桶内。打开Vario-Jet喷嘴(如图4所示)，使注射器可以吸入清洁剂。回转Vario-Jet喷嘴，化学清洁剂供给将自动切断，这样清洁剂可以发挥作用，然后使用高压水柱进行清除。
化学剂 最大压力
打开Vario-Jet喷嘴减到低压！
高压水管最长可达20米。
当Vario-Jet喷嘴完全打开后，混合比例可达3-5%，pH值为中性7-9。
5
注意您应始终遵守清洁剂制造商提供的说明（如关于防护服方面的说明）以及水保护方面 的法规!
关闭水泵的步骤：
1. 关闭机器。
2. 断开水源。
3. 快速打开喷枪，直到压力释放完毕。
4. 装好喷枪的保险扣。
5. 取下水管和喷枪。
6. 排干水泵里的水：打开电机约20秒。
7. 从插座上拔下插头。
8. 冬季：将水泵存放在零摄氏度以上的室内。
9. 清洗过滤器。
禁止以下行为！
禁止儿童使用高压清洗机！
禁止把水枪指向电源插座！
禁止把水枪指向机器本身！
禁止以下行为！
如果高压水管缠绕或打结，禁止强拉！
禁止将高压水管拖拉经过锋利的边缘！
禁止破坏电源线或者对电源线进行不正确的修理！
禁止把水枪指向人或动物！
其它KRÄNZLE配件
旋转式硬毛刷
代码：41.050 1
排水及管道清洁管
10米-代码 41.058 1
15米–代码 41.058
底部喷头（新产品）
代码： 41.075 1
喷砂器
代码： 41.068 1
扁平刷
代码： 41.073
除尘器
代码： 41.072 5
在使用这些配件时，必须遵守环境、废物处理和水保护方面的法规！
您可以实现更多的组合功能
清洗管道、沟渠和下水道：可使用带有KN 喷嘴的管道清洗管和ST 30吸嘴（规格：M 22 X 1.5）。
清洗轿车、玻璃、有篷车、船舶等，可使用加长40厘米的旋转式清洗刷和
ST 30吸嘴（规格：M 22 X 1.5）。
清洗旧油漆、铁锈和门面时，可使用带有吸头（3米PVC管和ST 30 吸嘴）
的喷砂器。
喷砂时您必须穿防护服！请注意研磨剂生产商的说明！
清洗轿车、拖车及其他设备的底部时，可使用配有高压喷嘴和ST 30吸嘴（规格: M 22 X1.5）,长度为90厘米的喷头。在喷射时，喷头必须对准位置。
转动点式的喷头适用于清洗极脏的污渍。除尘器可加长40厘米，并配有ST 30吸嘴。
清洗轿车和所有光滑表面，使用带有ST 30 吸嘴的刷子。
小 修 ― 自助式修理
如果出现微弱的水流或者根本不出水！
● 压力表显示的压力比工作压力高10%。
注入器可能脏了，您应该首先拆下高压水管。
打开水开关，应该看到强劲的水柱。
重新开始您的工作吧！
重新连接好高压水管
拉出注射器
用扳手打开给水管路和注射器
把回形针拉直
但是如果只有微弱的水流
重新连接好给水管路和注射器
并检查是否已干净
从两边彻底清理注射器
小 修
喷嘴被阻塞！
● 不出水，但压力表却显示满压！
你就可以获得强劲的水柱
现在它又像以前一样工作啦！
目视检查喷嘴是否干净
拉直一个回形
针并清理喷嘴
如使用扁平喷头，你只需清洗前面的喷嘴
拆下喷头并清洗喷嘴
如果喷头仅仅滴水
首先冲洗高压水管
把尖端插入孔内，将盖拉回来
自助式修理
喷嘴脏或被粘住
●压力表不能显示满压。 ● 高压水管震颤。
●水突然喷出。
●如果您长时间不使用高压清洗机，阀门可能会粘住。
或者高压水管震颤
压力表显示很低的压力或根本无压力
当阀门堵塞时
现在又像以前一样正常工作了！
对所有6个阀门完成同样的操作
重新拧紧阀门的螺丝
更换橡胶O型圈
清除阀门内的污物，阀门内部必须关闭。
拉直一个回形针…
拧下阀门螺丝、阀门及O型圈
使用套筒扳手打开阀门
● 小修 – 自助式修理
阻止管子或喷枪漏水
●关闭喷枪后，压力表显示满压！
●压力调节器不停地开、关！
拔下电源插头
首先断开高压水管
如果压力表显示满压时，
这三个点可能出现漏水。必要时检查密封件并更换O型圈，或者让经销商检查喷枪。
清理回路零件或更换O型圈
用套筒扳手打开水泵出水口
压力调节器的开关是由压力损失造成的！
问题已经解决啦！
重新连接水管、喷枪和喷头。
分别更换喷头或高压水管处的O型圈。
按下扳机释放压力！！！
● 除 尘 器（特殊配件）
序号
名称
数量
代码
1
喷射体
1
41.520
2
6.88 x 1.68 O型圈
1
41.521
3
喷嘴座
1
41.522
4
045喷嘴
1
41.523
5
水压稳定器
1
41.524
6
O型圈
1
40.016 1
7
喷射螺塞
1
41.526
8
400mm 2xM 12x1管
1
41.527
9
ST 30套管 M 22x1.5/M 12 x 1 ISK
1
13.363
11
除尘器前罩
1
41.528 1
12
045除尘器后罩
1
41.540 2
修理套件 除尘器 045
41.097
包括：1x 2, 3, 4, 5
除尘器 045 （配喷枪头）
41.072 5
喷 枪 与 喷 头
KRÄNZLE 1120 -1150 T
备件表（KRÄNZLE 1120/1120T; 1150/1150T）
喷 枪 与 喷 头
序号
名称
数量
代码
5
管连接件R1/4"
包含第3、第4、第21
1
12.125
6
5.3 DIN标准9021垫片
1
50.152
7
扳机杆总成
1
12.144 1
15
注塑管 德国钢铁贸易协会标准R 1/4" AG
1
15.004 2
16
蝶形螺母 ST 30 M22 x 1.5 IG
1
13.276 1
17
外六角套管 R 1/4" IG
1
13.277 1
18
O型圈 9.3 x 2.4
1
13.273
19
ST 30 套管 M 22 x 1.5
1
13.363
20
400 长管 德国钢铁贸易协会标准 M12 x 1
1
15.002
21
铝制密封圈
6
13.275 1
30
夹子
1
41.155 2
31
夹子固定件
1
41.155 4
32
塑料套管
1
41.155 1
33
Vario-Jet喷射器 045
1
41.155 6
A
所属位置的修理工具：
第3, 4, 5, 8, 9, 10, 12, 15, 21
12.158
B
手柄总成
12.164
中型喷枪全套
12.160
带Vario-Jet喷射器的喷头
41.156
完 整 装 配 图
KRÄNZLE 1120 -1150 T
备件表（KRÄNZLE 1120/1150T）
全 部 配 件 表
序号
名称
数量
代码
1.1
不带开关箱的电机泵K1150
1
44.542
1.2
带开关箱的电机泵K1150
1
44.542 1
1.3
不带开关箱的电机泵 K1150T
1
44.543
1.4
带开关箱的电机泵 K1150T
1
44.543 1
2
机架
1
44.502
3
前板 “K1150”
1
44.503 1
3.1
前板 “K1150T”
1
44.503
4
大侧筒
1
44.506
5
小侧筒
1
44.507
6
铰接支座
1
44.509
7
轮子
2
44.538
8
轮子罩
2
45.200 8
9
电线固定盘
1
44.505
10
轴
2
44.504
11
电源连接线
1
41.092
12
带有过滤且耐化学腐蚀的吸入软管
1
15.038
13
加固板
1
44.511
15
塑料埋头螺丝 5.0 x 20
2
45.421 1
16
O型圈 9.3 x 2.4
2
13.273
17
塑料螺丝 5.0 x 20
20
43.018
18
支架缓冲器
2
44.510
19
塑料螺丝 5.0 x 30
2
41.412
20
垫片 40 x 6 x1.5 (钢制)
2
45.216 7
21
底部垫片 8.4
4
50.186
22
内六角螺丝 M 8 x 30
4
41.036 1
23
塑料螺丝 4.0 x 16
2
43.417
24
塑料螺丝 5.0 x 50
2
41.411
25
塑料螺丝 5.0 x 70
2
44.519
26
塑料螺丝 3.5 x 14
2
44.525
27
电源线软管卷筒
1
44.520
28
中型喷枪
1
12.160
29
带喷管的Vario喷射器045
1
41.156
30
除尘器
1
41.072 5
31
线夹
1
43.431
32
螺丝 3.5 x 16
2
44.161
33
手柄盖板
1
44.535
34
左右橡胶缓冲
1
44.536
35
轮子总成（7, 8, 10, 15, 20)
2
44.538 2
电 机
KRÄNZLE 1120 -1150 T
备件表（KRÄNZLE 1120 -1150 T）
电 机
序号
名称
数量
代码
1
油箱外壳
1
44.501
2
带定子的电机外壳 230伏/50赫兹
1
23.002
2.1
带定子的电机外壳 110伏/60赫兹
1
23.002 2
2.2
带定子的电机外壳 230伏/60赫兹
1
23.002 3
3
带转子的电机轴 230伏/50赫兹
1
43.024
3.1
带转子的电机轴 110伏/60赫兹
1
43.104
3.2
带转子的电机轴 230伏/60赫兹
1
43.629
4
棱键 6 x 6 x 20
1
41.483 1
5
电机轴承 B面 Z轴承
1
43.025
6
电机轴承 A面 滚珠
1
43.026
8
油封 25 x 35 x 7
1
41.024
9
通风轮子
1
43.028
10
通风罩
1
41.497
11
平口密封圈
1
44.513
12
电源插头3极
1
43.031 2
13
开关箱
1
44.508
14
带过电保护的13.5 A开关
1
41.110 2
15
带有开关密封的夹子框架
1
43.453
16
电源线螺栓 PG 11
1
41.419
17
防松螺母 PG 11
1
44.521
18
用于K 1150 / K 1150 T (230伏; 50/60赫兹)的电容 40μF
1
43.035
18.1
用于K 1120 / K 1120 T (110伏; 50/60赫兹)的电容 80μF
1
43.505
19
用于230伏/ 50 / 60赫兹的电源线
1
41.092
19.1
用于110伏/ 60赫兹的电源线
1
43.512
20
自攻螺钉 3.5 x 9.5
2
41.088
21
自攻螺钉 2.9 x 16
1
43.036
22
内六角螺丝 M 5 x 12
4
40.134
23
内六角螺丝 M 5 x 30
4
42.130
24
接地螺丝总成
1
43.038
25
开关箱盖板
1
44.512
26
盖板密封圈
1
44.522
27
塑料螺丝 5.0 x 25
4
41.414
28
自攻螺钉 3.9 x 9.5
3
41.636
29
公差圈
1
43.063 1
电机配油泵外壳及风机叶轮（无电）230伏/50赫兹
1
44.530
电机配油泵外壳及风机叶轮（无电）110伏/60赫兹
1
44.530 1
电机配油泵外壳及风机叶轮（无电）230伏/60赫兹
1
44.530 2
传 动 装 置
KRÄNZLE 1120 – 1150 T
备件表（KRÄNZLE 1120-1150 T）
传 动 系 统
序号
名称
数量
代码
1
外壳板
1
43.003
2
油封 14 x 24 x 7
3
41.631
3
O型圈 83 x 2
1
43.039
4
柱塞弹簧
3
43.040
5
弹簧压力片 14 mm
3
43.041
6
柱塞 14 mm
3
43.005
7
卡紧环 14 mm
3
41.635
8
用于 12.0°K1120的斜盘
1
41.028-12.0
用于9.25°K1150 230伏/50赫兹的斜盘
1
41.028-9.25
用于9.25°K1150 T 230伏/50赫兹的斜盘
1
41.028-9.25
用于8.0°K1150 230伏/60赫兹的斜盘
1
41.028-8.0
订购时，请明确角度
10
轴向深沟球轴承3组（部分）
1
43.486
12
内六角螺丝 M 8 x 25
4
40.053
13
闭锁螺栓 M 18 x 1.5
1
41.011
14
O型圈 12 x 2
2
15.005 1
15
油镜
1
42.018 1
16
油闭锁螺栓 红色
1
43.437
17
密封圈 油盖
1
44.501 1
18
油外壳顶盖
1
44.501 2
19
内六角螺丝 M 5 x 12
4
41.019 4
阀体 K 1120 T – K 1150 T
KRÄNZLE 1120T – 1150T
备件表（KRÄNZLE 1120 T-1150 T）
阀 体
33
序号
名称
数量
代码
1
阀门外罩
1
44.523
2
阀门柱塞
5
41.011
3
型号R 1/4" IG 阀门柱塞
1
41.011 1
4
阀门（红色）
6
41.612
5
密封柱塞 M 8 x 1
1
13.158
6
密封柱塞 M 10 x 1
1
43.043
7
O型圈 12 x 2
15
15.005 1
8
O型圈 11 x 1.5
2
12.256
9
不锈钢底座
2
14.118
10
保险环
2
13.147
11
不锈钢珠 8.5 mm
1
13.148
11.1
不锈钢珠 10.0 mm
1
12.122
12
不锈钢弹簧
1
14.119
13
闭锁螺栓
1
14.113
14
用于AZ 的控制活塞 6mm
1
43.044
15
用于14mm活塞的Parbaks
1
14.123 1
16
用于 6mm 主轴的Parbaks
1
14.123 2
17
MS 垫片
1
43.045
18
6mm 活塞导套
1
14.130 1
19
螺母 M 6
2
14.127 1
20
用于 AZ泵 的黑色弹簧
1
43.046
21
弹簧压力片
1
43.047
22
轴承
1
43.048
23
用于 AZ泵的M 6 手轮
1
43.049
24
带SW 8 的螺母M 6
1
43.010
25
用于AZ泵手轮的罩子
1
43.050
26
压力表
1
15.039
27
垫圈
3
43.091
28
织物密封圈 14x24x5
3
41.613 1
29
后环 14 x 24
3
41.614
30
O型圈 26 x 2
3
43.052
序号
名称
数量
代码
31
漏损环
3
43.053
32
密封圈 14 x 20 x 4/2
3
43.054
33
支撑隔圈
3
43.055
34
回弹弹簧
1
14.120 1
35
用于球形止回阀的闭锁柱塞
1
44.524
36
厄米托（Ermeto）接头 R1/4" x 8
1
40.179
42
内六角螺栓 M 8 x 25
2
40.053
43
内六角螺栓 M 8 x 40
2
43.059
44
铜制密封圈
1
14.149
45
吸入连接件
1
41.016
46
水过滤器
1
41.046 1
48
橡胶密封圈
1
41.047 1
49
插入式耦合件
1
41.047 2
50
O型圈
1
41.047 3
52
O型圈 18 x 2
1
43.446
修理套件--阀
6个活塞4；12个活塞7
41.648
修理套件–套筒
3个活塞28； 3个活塞29；3个活塞30；3个活塞32
43.060
整个阀体
活塞1-25； 活塞27-43
44.531
引导活塞及密封垫
活塞14； 活塞15
44.532
引导活塞及手轮
活塞7；活塞14-25
44.532 1
阀体 K 1120 – K 1150
KRÄNZLE 1120 – 1150
备件表（KRÄNZLE 1120-1150）
阀 体
序号
名称
数量
序号
名称
数量
代码
31
漏损环
3
43.053
32
密封圈 14 x 20 x 4/2
3
43.054
33
支撑隔圈
3
43.055
34
回弹弹簧
1
14.120 1
35
输出喷射件 ST30 M22x1.5
1
44.544
36
包括 7.2x37, 2x38, 39, 40, 41
1
13.181
37
闭锁柱塞 1/4"
2
13.385
38
闭锁螺栓 M10 x 1
2
13.386
39
O型圈 6x1.5
1
13.236
40
吸入柱塞 软管连接件
1
13.238
41
不锈钢珠 5.5mm
1
13.239
42
不锈钢弹簧
2
40.053
43
内六角螺栓 M 8 x 25
2
43.059
44
内六角螺栓 M 8 x 40
1
14.149
45
铜制密封圈
1
41.016
46
吸入连接件
1
41.046 1
48
水过滤器
1
41.047 1
49
橡胶密封圈
1
41.047 2
50
插入式耦合件
1
41.047 3
51
O型圈
2
13.275
52
铝制密封圈
1
43.446
修理套件--阀
6个活塞4；12个活塞7
41.64
修理套件–套筒
3个活塞28； 3个活塞29；3个活塞30；3个活塞32
43.060
整个阀体
活塞1-25； 活塞27-43
44.533
引导活塞及密封垫
活塞14； 活塞15
44.532
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
