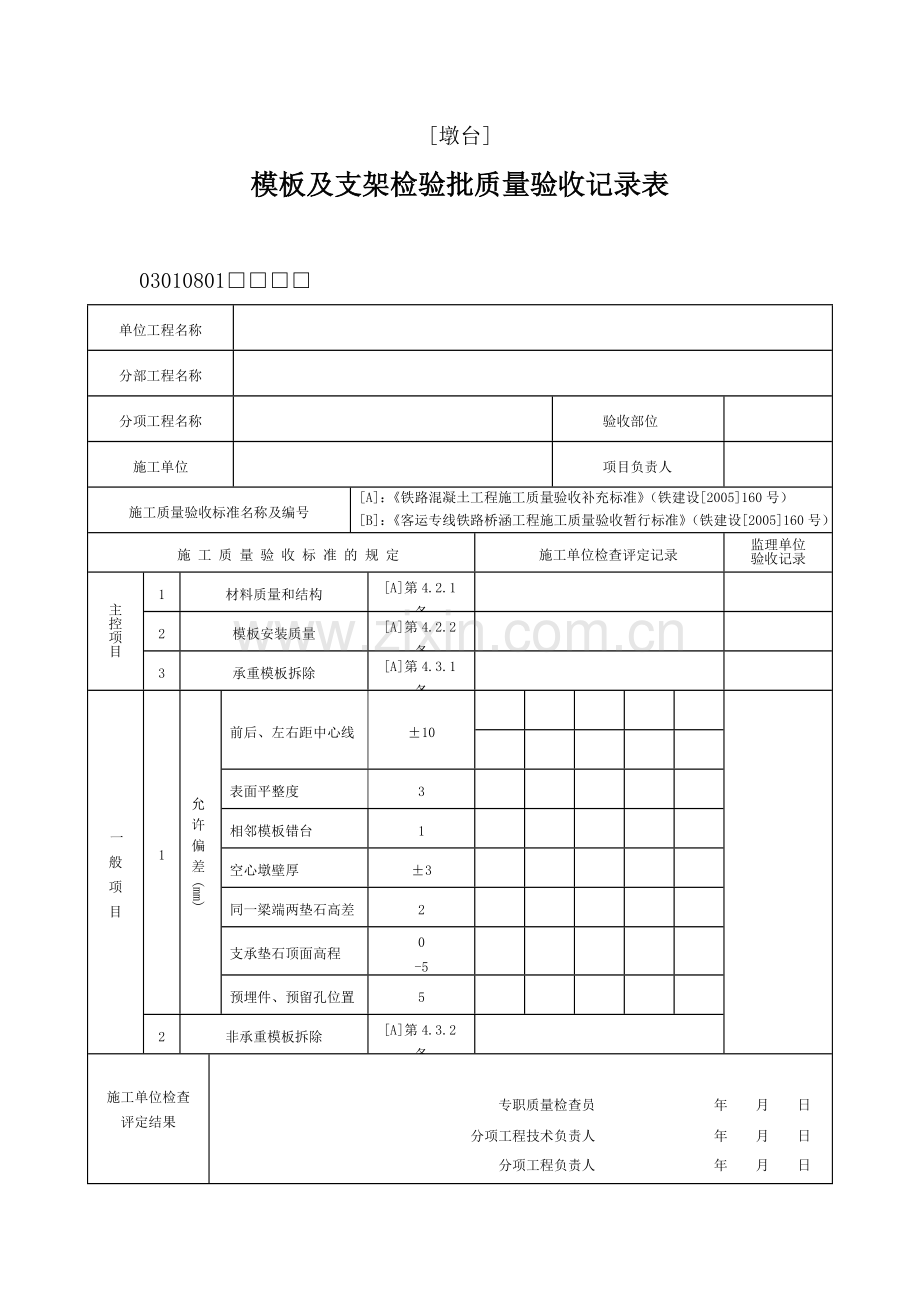

[墩台]
模板及支架检验批质量验收记录表
03010801□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施工单位

项目负责人

施工质量验收标准名称及编号
[A]：《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）
[B]：《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项
目
1
材料质量和结构
[A]第4.2.1条

2
模板安装质量
[A]第4.2.2条

3
承重模板拆除
[A]第4.3.1条

一
般
项
目
1
允 许 偏 差 (mm)
前后、左右距中心线
±10

表面平整度
3

相邻模板错台
1

空心墩壁厚
±3

同一梁端两垫石高差
2

支承垫石顶面高程
0
-5

预埋件、预留孔位置
5

2
非承重模板拆除
[A]第4.3.2条

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收论
监理工程师 年 月 日

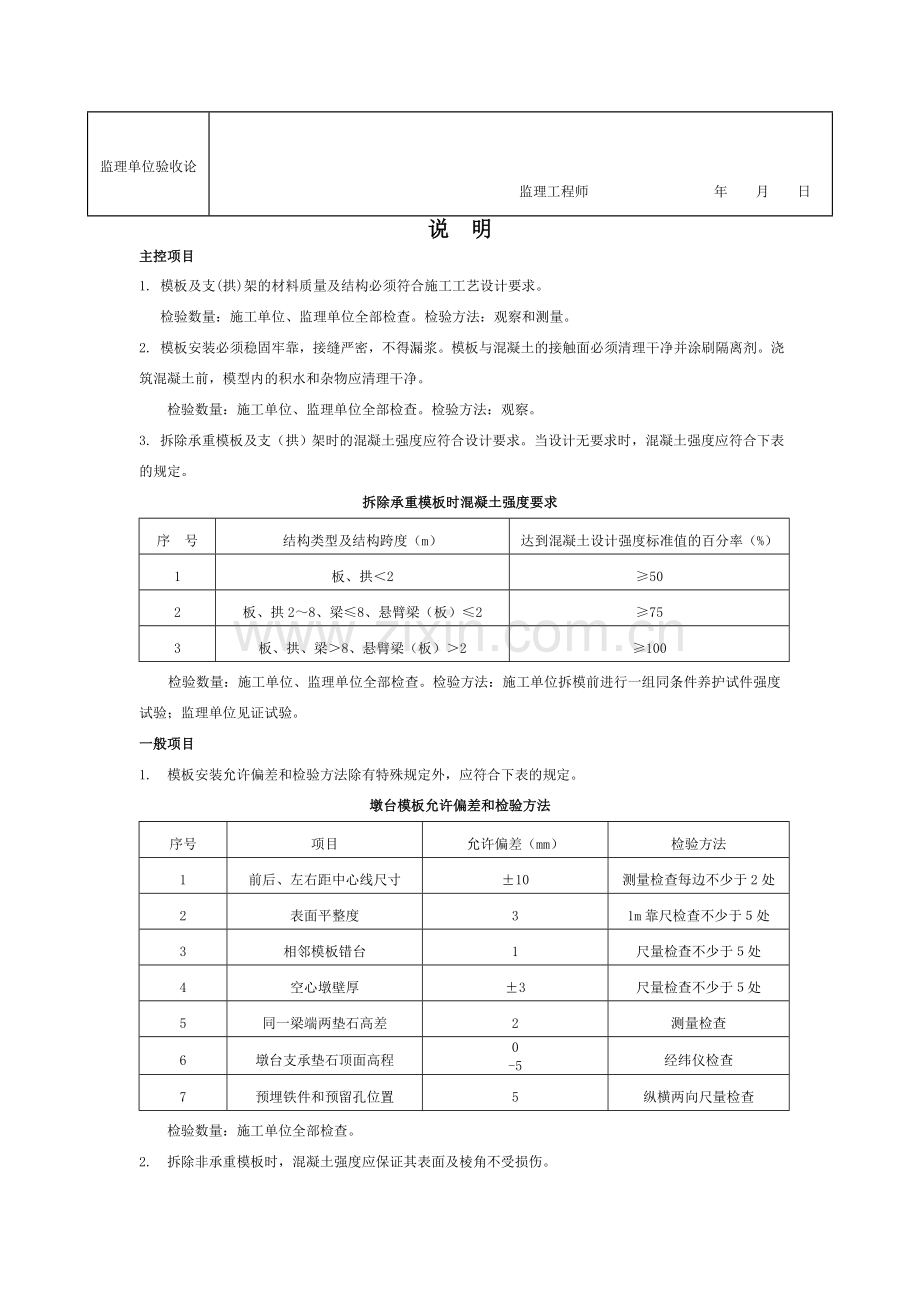

说 明
主控项目
1. 模板及支(拱)架的材料质量及结构必须符合施工工艺设计要求。
检验数量：施工单位、监理单位全部检查。检验方法：观察和测量。
2. 模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模型内的积水和杂物应清理干净。
检验数量：施工单位、监理单位全部检查。检验方法：观察。
3. 拆除承重模板及支（拱）架时的混凝土强度应符合设计要求。当设计无要求时，混凝土强度应符合下表的规定。
拆除承重模板时混凝土强度要求

序 号
结构类型及结构跨度（m）
达到混凝土设计强度标准值的百分率（%）
1
板、拱＜2
≥50
2
板、拱2～8、梁≤8、悬臂梁（板）≤2
≥75
3
板、拱、梁＞8、悬臂梁（板）＞2
≥100
检验数量：施工单位、监理单位全部检查。检验方法：施工单位拆模前进行一组同条件养护试件强度试验；监理单位见证试验。
一般项目
1. 模板安装允许偏差和检验方法除有特殊规定外，应符合下表的规定。
墩台模板允许偏差和检验方法

序号
项目
允许偏差（mm）
检验方法
1
前后、左右距中心线尺寸
±10
测量检查每边不少于2处
2
表面平整度
3
1m靠尺检查不少于５处
3
相邻模板错台
1
尺量检查不少于５处
4
空心墩壁厚
±3
尺量检查不少于５处
5
同一梁端两垫石高差
2
测量检查
6
墩台支承垫石顶面高程
0 -5
经纬仪检查
7
预埋铁件和预留孔位置
5
纵横两向尺量检查
检验数量：施工单位全部检查。
2. 拆除非承重模板时，混凝土强度应保证其表面及棱角不受损伤。
检验数量：施工单位全部检查。检验方法:观察。

[墩台]
钢筋(原材料及加工)检验批质量验收记录表(Ⅰ)
03010802□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项
目
1
钢筋材质
第5.2.1条

2
环氧涂层钢筋的涂层质量
第5.2.2条

3
钢筋保护层垫块材质
第5.2.3条

4
钢筋弯钩、弯起
1800弯钩
第5.3.1条

直角形弯钩

弯起钢筋

箍筋弯钩

一 般 项 目
1
钢筋外观
第5.2.4条

2
允许偏差 (mm)
受力钢筋全长
±10

弯起筋弯折位置
20

箍筋内净尺寸
±3

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师 年 月 日
说 明
主控项目
1. 钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）和《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验抽检次数为施工单位抽检次数的20%或10%，但至少一次。
检验方法：施工单位全部检查质量证明文件并按批进行抽样做屈服强度、抗拉强度、伸长率和冷弯试验；监理单位全部检查质量证明文件、试验报告并随机抽样进行见证取样检测或平行检验。
2. 环氧涂层钢筋涂层检验应符合《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）附录A的规定。
3. 钢筋保护层垫块材质应符合设计要求。当设计无具体要求时，垫块的抗压强度不应低于结构本体混凝土的设计要求。
检验数量：施工单位按规定数量制作试件进行试验，监理单位见证试验或平行检验并检查质量证明文件。
检验方法：按规定方法试验。
4. 钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：
（1）受拉热轧光圆钢筋的末端应做180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍,钩端应留有不小于钢筋直径3倍的直线段。
（2）受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋的5倍，钩端应留有不小于钢筋直径3倍的直线段。
（3）弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。
（4）用低碳钢热轧圆盘条制成的箍筋,其末端应做不小于90°的弯钩,有抗震等特殊要求的结构应做135°或180°的弯钩；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。
检验数量：施工单位按钢筋编号各抽检10%，且各不少于3件；监理单位平行检验数量为施工单位抽检数量的10%，且各不少于一件。
检验方法：尺量。
一般项目
1. 钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。
检验数量：施工单位全部检查。
检验方法：观察。
2.钢筋加工允许偏差和检验方法应符合下表的规定。
序 号
项 目
允 许 偏 差 (mm)
检 验 方 法
1
受力钢筋全长
±10
尺 量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±3
钢筋加工允许偏差和检验方法
检验数量:施工单位按钢筋编号各抽检10%，且各不少于3件。

[墩台]
钢筋(连接及安装)检验批质量验收记录表(Ⅱ)
03010802□□□□
单位工程名称

分部工程名称

分项工程名称

验收部位

施 工 单 位

项目负责人

施工质量验收标准名称及编号
《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主
控
项 目
1
纵向受力筋连接方式
设计要求

2
钢筋接头质量
第5.4.2条

3
钢筋品种、级别、规格、数量
设计要求

4
钢筋保护层垫块位置和数量
第5.5.2条

5
环氧涂层钢筋绑扎
第5.5.3条

6
涂层损伤缺陷情况
第5.5.4条

一
般
项
目
1
钢筋接头位置、数量
第5.4.3条

2
钢筋安装及保护层厚度允许偏差(mm)
受力钢筋排距
±5

同排中受力钢筋间距
±10

分布钢筋间距
±20

箍筋间距
绑扎骨架
±20

焊接骨架
±10

弯起点位置
30

保护层厚度
c≥35
＋10
－5

35＞c＞25
＋5
－2

c≤25
＋3
－1

施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收论
监理工程师 年 月 日

说 明
主控项目
1. 纵向受力钢筋的连接方式必须符合设计要求。
检验数量：施工单位、监理单位全部检查。检验方法：观察。
2. 钢筋接头的技术要求和外观质量应符合《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）附录B的规定。钢筋焊接接头应按批抽取试件做力学性能检验，其质量必须符合现行行业标准《钢筋焊接及验收规程》（JGJ18）的规定和设计要求。承受静力荷载为主的直径为28～32mm带肋钢筋采用冷挤压套筒连接接头时，应按批抽取试件做力学性能检验，其质量必须符合现行行业标准《带肋钢筋套筒挤压连接技术规程》（JGJ108）的规定和设计要求。
检验数量：钢筋接头的外观质量，施工单位、监理单位全部检查。焊接接头的力学性能检验以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。冷挤压套筒连接接头的力学性能检验以同等级、同规格和同接头形式的每200个接头为一批，不足200个也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。
检验方法：钢筋接头外观检验，施工单位、监理单位观察和尺量。焊接接头和冷挤压套筒连接接头力学性能检验，施工单位做拉伸试验，闪光对焊接头增做冷弯试验。监理单位检查力学性能试验报告并进行见证取样检测。
3. 安装的钢筋品种、级别、规格和数量必须符合设计要求。
检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。
4. 钢筋保护层垫块位置和数量应符合设计要求。当设计无具体要求时，构件侧面和底面的垫块数量不应少于4个/ m2 。
检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。
5. 当架立和绑扎环氧涂层钢筋时，不得使用无涂层的普通钢筋和金属。环氧涂层钢筋与无涂层的普通钢筋之间不得有电连接。
检验数量：施工单位、监理单位全部检查。检验方法：观察和测量。
6. 涂层损伤缺陷情况检查应符合《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）第5.5.4条的规定。
一般项目
1. 钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。当设计未提出要求时，应符合下列规定：
（1）焊（连）接接头在受弯构件的受拉区不得大于50%，轴心受拉构件不得大于25%；（2）绑扎接头在构件的受拉区不得大于25%，在受压区不得大于50%；（3）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；（4）在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一个接头。
注：两焊（连）接接头在钢筋直径的35倍范围且不小于500m以内、两绑扎接头在1.3倍搭接长度范围且不小于500mm以内，均视为“同一截面”。
检验数量：施工单位全部检查。检验方法：观察和尺量。
2. 钢筋安装及钢筋保护层厚度允许偏差和检验方法，除有特殊规定外，应符合下表的规定。
钢筋安装及钢筋保护层厚度允许偏差和检验方法

序 号
名 称
允 许 偏 差（mm）
检验方法
1
受力钢筋排距
±5
尺量两端、中间各1处
2
同排中受力钢筋间距
±10
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
绑扎骨架：±20；焊接骨架：±10
5
弯起点位置
30（加工偏差±20mm包括在内）
尺量
6
钢筋保护层厚度c
c≥35mm：+10；35mm＞c＞25mm：+5，c≤25mm +3
-5 -2 -1
尺量两端、中间各2处
注：表中钢筋保护层厚度的实测偏差不得超出允许偏差范围。
检验数量：施工单位全部检查。
