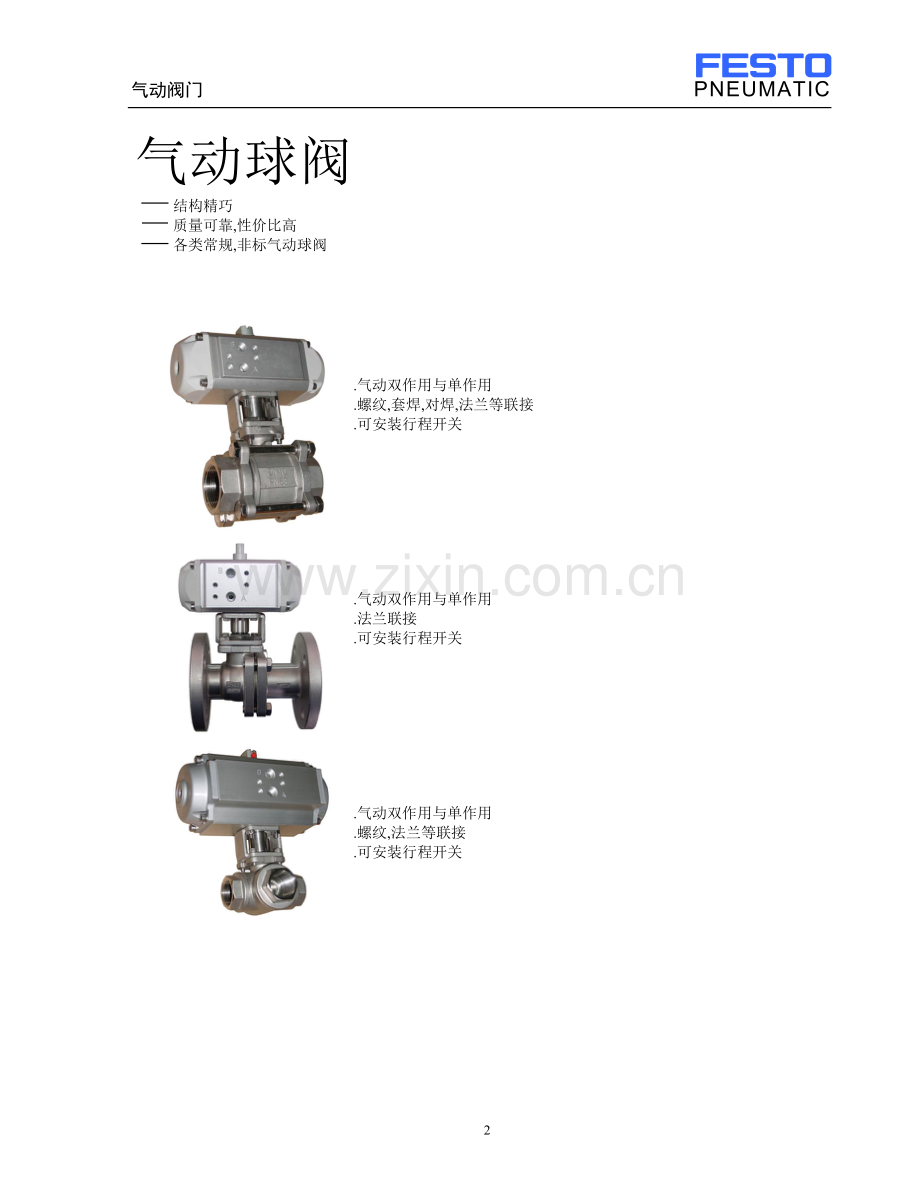

气动阀门 PNEUMATIC

气动阀门

气动球阀
结构精巧
质量可靠,性价比高
各类常规,非标气动球阀

.气动双作用与单作用
.螺纹,套焊,对焊,法兰等联接
.可安装行程开关

.气动双作用与单作用
.法兰联接
.可安装行程开关

.气动双作用与单作用
.螺纹,法兰等联接
.可安装行程开关

一，概述
气动球阀是一种气动执行机构，它是以压缩空气为动力，由气动驱动器带动球芯在球体内转动，实现阀门的开关动作。它具有结构紧凑、体积小、运行可靠、安装方便、安全、反应速度快、可选择安全形式等优点，可用于自动控制系统。按气动驱动器工作原理可分为双作用与单作用弹簧返回式两种。可广泛应用于石油、化工、轻工、造纸、水处理等行业。

二、特点
气动驱动器
1，采用双活塞驱动和双齿轮齿条式传动，体积小，输出扭矩大
2，活塞与齿条相连，弹性活塞环和对开式轴瓦紧贴在缸体内壁，使其工作平稳
3，相对运动件表面均经过特殊处理，耐磨、寿命长
4，缸体、活塞等零部件均采用铝合金材料，外形美观、重量轻
5，可安装行程开关，能远距离传送阀位反馈信号以显示球阀工作状态
球阀阀体
1，阀芯旋转90度即可实现阀门的全开、全关，与气动驱动器相配使开关迅速安全可靠
2，采用双重密封结构，保证阀门的良好密封性
3，扭矩小，能经济地与气动驱动器相配
4，球体采用先进工艺加工，精度高；聚四氟乙烯密封，耐磨，因此能长时间保证良好工作状态
5，球阀开孔尺寸相同，流阻小
6，长时间使用后，如出现泄漏，只要并紧四根阀门拉杆或更换密封座，即可正常工作

三、球阀的主要技术参数
公称压力
1.6~4.0 MPa
公称通经
法兰式DN15~DN100 螺纹G3/8”~4”
适应介质
水、蒸汽、矿物油、弱酸、弱碱、粘性液体
介质温度
-25℃~150℃，150℃以上需要说明
泄漏量
0，符合ANSIB16,10A 5级标准
阀体材料
CF8M
密封材料
聚四氟乙烯(PTFE)或增强聚四氟乙烯(RPTFE)
驱动器控制压力
双作用0.25~0.8 MPa 单作用 0.5~0.8 MPa
气动球阀开关时间
双作用0.3~4秒 单作用 0.5~7秒
电磁阀电压
DC12,24V AC24,42,110,230V 以及特殊电压
电磁阀防爆类型(DC24V)
E EX m IIC T5 E EX d IIC T5 E EX ia IIC T6
行程开关类型
电子式 电感式 气动式

四、订货要求
为了得到合适的球阀，订货时须告知：
1， 产品型号
2， 球阀公称压力
3， 驱动器控制压力
4， 公称通径
5， 连接尺寸
6， 工作温度
7， 材质(或工作介质)
8， 控制方式(气动双作用或单作用)
9， 电磁阀电压
10，其他附件

五、型号说明
气动二通球阀
C R C B V 2－3/4－P D－SW－特殊型式

无标记为螺纹连接
SW － 套焊连接
BW － 对焊连接
FE － 法兰连接

PD － 气动双作用
PES － 气动单作用常闭
PEO － 气动单作用常开
H － 手动
连接尺寸或对应的通径

二通球阀

不锈钢气动球阀

例：CRCBV2-1 ¼-PD 为不锈钢二通双作用气动球阀，螺纹连接尺寸G1 ¼
CRCBV2-1-PES-FE 为不锈钢二通单作用气动球阀，法兰连接 DN25
CRCBV2-25-PD 为不锈钢二通双作用气动法兰球阀，法兰连接 DN25

气动三通球阀
C R C B V 3－3/4－P D－T 2－特殊型式

连接口流通方式

PD－气动双作用
PES，PEO－气动单作用

连接尺寸 ¾、1 ½、2等表示G螺纹连接尺寸

三通球阀

不锈钢气动球阀

例：CRCBV3-1 ½-PD-T4 为不锈钢三通双作用气动球阀，螺纹连接尺寸G1 ½，球阀工作位置按T4形式
CRCBV3-1-PEO-T1 为不锈钢三通单作用气动球阀，螺纹连接尺寸G1，球阀工作位置按PEO-T1形式

三通球阀连接口流通方式

双作用

单作用

特殊型式
标记
描述
SW
套焊连接
BW
对焊连接
FE
三片式球阀法兰连接
P4
阀门压力PN40
T180
阀门工作温度 180 ºC
SW - P4
套焊连接+阀门压力PN40
BW - P4
对焊连接+阀门压力PN40
SW - T180
套焊连接+阀门工作温度 180 ºC
BW - T180
对焊连接+阀门工作温度 180 ºC
FE - T180
三片式球阀法兰连接+阀门工作温度 180 ºC

手动球阀
抗酸、防腐蚀
型号 CRCBV2-...-H

手动球阀用于在两个方向上完全打开
或关闭流体管道.

特殊型式
SW
BW
FE
T180
SW-T180
BW-T180
FE-T180

球阀最大工作压力与工作温度的关系表

型号
A
A1
B
H
L1
L2
重量kg
CRCBV2-1/4-H
11
G1/4
102.5
50
60
9
0.39
CRCBV2-3/8-H
12
G3/8
11
0.38
CRCBV2-1/2-H
15
G1/2
130
58
69
14
0.62
CRCBV2-3/4-H
20
G3/4
62
78
16
0.76
CRCBV2-1-H
25
G1
153
73
84
17
1.22
CRCBV2-1 ¼-H
32
G1 ¼
78
104
18
1.68
CRCBV2-1 ½-H
38
G1 ½
204
97
119
20
2.56
CRCBV2-2-H
50
G2
104
141
22
3.62
CRCBV2-2 ½-H
65
G2 ½
230
134
162
24
7.47
CRCBV2-3-H
80
G3
143
182
26
10.8
CRCBV2-4-H
100
G4
174
230
28
20.5

订货号:15054679
代号/型号
CRCBV2
-1/4-H
CRCBV2
-3 / 8-H
CRCBV2
-1 / 2-H
CRCBV2
-3 / 4-H
CRCBV2
-1-H
CRCBV2
-1 1/4-H
CRCBV2
-1 1/2-H
CRCBV2
-2-H
CRCBV2
-2 1/2-H
CRCBV2
-3-H
CRCBV2
-4-H
工作介质
压缩空气，水，流体(弱酸、碱)
工作压力范围
见附表
公称直径
11mm
12mm
15mm
20mm
25mm
32mm
38mm
50mm
65mm
75mm
100mm
Kv流量(VDI2173)
11m£/h
13m£/h
20m£/h
45m£/h
71m£/h
105m£/h
158m£/h
275m£/h
460m£/h
705m£/h
1100m£/h
介质温度
-25~150õC *
材料
阀体:CF8M 密封:聚四氟乙烯
*超过150℃请来函垂询

其他连接形式
套焊连接 对焊连接 法兰连接
型号 CRCBV2-…-H-SW CRCBV2-…-H-BW CRCBV2-…-H-FE
例 CRCBV2-3/4-H-SW CRCBV2-1 ½-H-BW CRCBV2-1 ¼-H-FE

型号
L1
A2
C
L5
A3
D
L6
E
E1
M
N
U
V
W
CRCBV2-1/4-H-…
60
14.6
11
60
12
18
_________________________________
CRCBV2-3/8-H-…
17.7
14
CRCBV2-1/2-H-…
69
21.6
12
69
17
22
130
16
2
4
14
45
65
95
CRCBV2-3/4-H-…
78
27.3
14
78
22.5
27.5
150
18
58
75
105
CRCBV2-1-H-…
84
34
84
26
33.5
160
68
85
115
CRCBV2-1 ¼-H-…
104
42.9
15
104
35
44
180
18
78
100
140
CRCBV2-1 ½-H-…
119
49
17
119
41.5
50
200
3
88
110
150
CRCBV2-2-H-…
131
61.5
19
131
53
61.5
230
20
102
125
165
CRCBV2-2 ½-H-…
162
74
21
162
65
76
290
22
122
145
185
CRCBV2-3-H-…
182
90
25
182
80
92
310
24
8
138
160
200
CRCBV2-4-H-…
230
116
30
230
100
115
350
22
155
180
235

注:可提供其它连接尺寸的套焊,对焊球阀及其它法兰连接标准的球阀

双作用气动球阀
抗酸、防腐蚀
型号 CRCBV2-...-PD

气动球阀用于在两个方向上完全打开
或关闭球阀.

双作用气动球阀由一个双作用气动旋
转驱动器和一个不锈钢球阀组成.
NAMUR型两位五通电磁阀可直接安装
在气动旋转驱动器上.
气动球阀末端位置可用气动式、电子式或电感式行程开关检测，因此，按照用户要求可安装相应的行程开关模块，行程开关模块可直接安装于旋转驱动器顶部。

气动球阀也可用一个独立的阀控制.

附件
行程开关模块,见样本4.6-7
特殊型式
SW
BW
FE
T180
SW-T180
BW-T180
FE-T180

订货号
气动式:
164855 QH-DR-E-S3-PK-3-B B
电子式:
164854 QH-DR-E-S3-E-SW B

电感式:
164853 QH-DR-E-SIEN-M12NB B
注:选球阀CRCBV2-3/8-…CRCBV2-1/2-… CRCBV2-3/4-… CRCBV2-1-…时
定购行程开关模块需注明

订货号: 15054679
代号/型号
CRCBV2
-3 / 8-PD
CRCBV2
-1 / 2-PD
CRCBV2
-3 / 4-PD
CRCBV2
-1-PD
CRCBV2
-1 1/4-PD
CRCBV2
-1 1/2-PD
CRCBV2
-2-PD
CRCBV2
-2 1/2-PD
CRCBV2
-3-PD
CRCBV2
-4-PD
控制介质
过滤压缩空气
工作介质
压缩空气，水，流体(弱酸、碱)
驱动器控制压力范围
0.2 ~ 0.8 MPa
管道工作压力范围
1.6 MPa
公称直径
12mm
15mm
20mm
25mm
32mm
38mm
50mm
65mm
75mm
100mm
Kv流量(VDI 2173)
13m£/h
20m£/h
45m£/h
71m£/h
105m£/h
158m£/h
275m£/h
460m£/h
705m£/h
1100m£/h
环境温度
-20~100õC
介质温度
-25~150õC *
材料
气动驱动器
铝合金
球阀
CF8M, 聚四氟乙烯
*150℃ ~ 180℃请选用 T180型式

型号
A
A1
B1
B2
G
H1
H2
H3
L
L1
L2
L3
L4
SW
CRCBV2-3/8-PD
12
G3/8
21
24
G1/8
75
45
15
90
75
12
50
25
27
CRCBV2-1/2-PD
16
G1/2
76
14
CRCBV2-3/4-PD
20
G3/4
26
34
79
56
20
133
80
15
35
CRCBV2-1-PD
25
G1
93
90
17
41
CRCBV2-1 ¼-PD
32
G1¼
33
39
94
66
176
110
18
80
30
51
CRCBV2-1 ½-PD
38
G1½
100
120
20
58
CRCBV2-2-PD
50
G2
41
52.5
G1/4
110
92
204
140
22
73
CRCBV2-2 ½-PD
65
G2 ½
140
173
24
90
CRCBV2-3-PD
75
G3
55
67
150
121
213
188
26
100
CRCBV2-4-PD
100
G4
67
79
170
146
266
225
38
128

其他连接形式
套焊连接 对焊连接 法兰连接
型号 CRCBV2-…-PD-SW CRCBV2-…-PD-BW CRCBV2-…-PD-FE
例 CRCBV2-3/4-PD-SW CRCBV2-1 ½-PD-BW CRCBV2-1 ¼-PD-FE
CRCBV2-3/4-PD-SW-T180

型号
L1
A2
C
L5
A3
D
L6
E
E1
M
N
U
V
W
CRCBV2-3/8-PD-…
69
17.7
11
60
14
18

CRCBV2-1/2-PD-…
21.6
12
69
17
22
130
16
2
4
14
45
65
95
CRCBV2-3/4-PD-…
78
27.3
14
78
22.5
27.5
150
18
58
75
105
CRCBV2-1-PD-…
84
34
84
26
33.5
160
68
85
115
CRCBV2-1 ¼-PD-…
104
42.9
15
104
35
44
180
18
78
100
140
CRCBV2-1 ½-PD-…
119
49
17
119
41.5
50
200
3
88
110
150
CRCBV2-2-PD-…
131
61.5
19
131
53
61.5
230
20
102
125
165
CRCBV2-2 ½-PD-…
162
74
21
162
65
76
290
22
122
145
185
CRCBV2-3-PD-…
182
90
25
182
80
92
310
24
8
138
160
200
CRCBV2-4-PD-…
230
116
30
230
100
115
350
22
155
180
235

注:可提供其它连接尺寸的套焊,对焊球阀及其它法兰连接标准的球阀

单作用气动球阀
抗酸、防腐蚀
型号
常开 CRCBV2-...-PEO
型号
常闭 CRCBV2-...-PES

气动球阀用于在两个方向上完全打开
或关闭球阀.
单作用气动球阀由一个单作用气动旋
转驱动器和一个不锈钢球阀组成.
气动球阀末端位置可用气动式、电子式或电感式行程开关检测，因此，按照用户要求可安装相应的行程开关模块，行程开关模块可直接安装于旋转驱动器顶部。
NAMUR型两位通电磁阀可直接安装
在气动旋转驱动器上.
气动球阀也可用一个独立的阀控制.

附件
特殊型式
SW
BW
FE
T180
SW-T180
BW-T180
FE-T180

行程开关模块,见样本4.6-7
订货号
气动式:
164855 QH-DR-E-S3-PK-3-B B
电子式:
164854 QH-DR-E-S3-E-SW B
电感式:
164853 QH-DR-E-SIEN-M12NB B
注:选球阀 CRCBV2-3/8-…及CRCBV2-1/2-…时定购行程开关模块需注明

订货号:15054679
常开
CRCBV2-3 / 8-PEO
CRCBV2-1/2-PEO
CRCBV2-3 / 4-PEO
CRCBV2-1-PEO
CRCBV2-1 ¼-PEO
CRCBV2-1 ½-PEO
CRCBV2-2-PEO
CRCBV2-3-PEO
CRCBV2-4 -PEO
代号/型号
常闭
CRCBV2-3 / 8-PES
CRCBV2-1/2-PES
CRCBV2-3 / 4-PES
CRCBV2-1-PES
CRCBV2-1 ¼-PES
CRCBV2-1 ½-PES
CRCBV2-2-PES
CRCBV2-3-PES
CRCBV2-4 -PES
控制介质
过滤压缩空气
工作介质
压缩空气，水，流体(弱酸、碱)
驱动器控制压力范围
0.5 ~ 0.8 MPa
管道工作压力范围
1.6 MPa
公称直径
12mm
15mm
20mm
25mm
32mm
38mm
50mm
75mm
100mm
Kv流量(VDI 2173)
13m£/h
20m£/h
45m£/h
71m£/h
105m£/h
158m£/h
275 m£/h
705 m£/h
1100m£/h
环境温度
-20~100℃
介质温度
-20~150℃ *
材料
气动驱动器
铝合金
球阀
CF8M,聚四氟乙烯
*150℃ ~ 180℃请选用 T180型式

型号
A
A1
B1
B2
G
H1
H2
H3
L
L1
L2
L3
L4
SW
CRCBV2-3/8-PE…
12
G3/8
26
34
G1/8
75
56
20
133
75
12
50
25
27
CRCBV2-1/2-PE…
16
G1/2
76
14
CRCBV2-3/4-PE…
20
G3/4
33
39
79
66
176
80
15
80
30
35
CRCBV2-1-PE…
25
G1
83
90
17
41
CRCBV2-1 ¼-PE…
32
G1¼
41

52.5
G1/4
94
92.5
204
110
18
51
CRCBV2-1 ½-PE…
38
G1½
100
120
20
58
CRCBV2-2-PE…
50
G2
55
67
110
121
213
140
22
73
CRCBV2-2 ½-PE…
65
G2 ½
140
173
24
90
CRCBV2-3-PE…
75
G3
67
79
150
146
266
188
26
100
CRCBV2-4-PE…
100
G4
78
94
170
166
354
225
38
128

其他连接形式
套焊连接 对焊连接 法兰连接
型号 CRCBV2-…-PE…-SW CRCBV2-…-PE…-BW CRCBV2-…-PE…-FE
例 CRCBV2-3/4-PES-SW CRCBV2-1 ½-PEO-BW CRCBV2-1 ¼-PES-FE
CRCBV2-3/4-PES-SW-T180

型号
L1
A2
C
L5
A3
D
L6
E
E1
M
N
U
V
W
CRCBV2-3/8-PE…
69
17.7
11
60
14
18

CRCBV2-1/2-PE…
21.6
12
69
17
22
130
16
2
4
14
45
65
95
CRCBV2-3/4-PE…
78
27.3
14
78
22.5
27.5
150
18
58
75
105
CRCBV2-1-PE…
84
34
84
26
33.5
160
68
85
115
CRCBV2-1 ¼-PE…
104
42.9
15
104
35
44
180
18
78
100
140
CRCBV2-1 ½-PE…
119
49
17
119
41.5
50
200
3
88
110
150
CRCBV2-2-PE…
131
61.5
19
131
53
61.5
230
20
102
125
165
CRCBV2-2 ½-PE…
162
74
21
162
65
76
290
22
122
145
185
CRCBV2-3-PE…
182
90
25
182
80
92
310
24
8
138
160
200
CRCBV2-4-PE…
230
116
30
230
100
115
350
22
155
180
235

注:可提供其它连接尺寸的套焊,对焊球阀及其它法兰连接标准的球阀

双作用气动球阀
抗酸、防腐蚀、中压
型号 CRCBV2-...-PD-P4

气动球阀用于在两个方向上完全打开
或关闭球阀.
双作用气动球阀由一个双作用气动旋
转驱动器和一个不锈钢球阀组成.
NAMUR型两位五通电磁阀可直接安装
在气动旋转驱动器上.
气动球阀也可用一个独立的阀控制.

特殊型式
SW-P4
BW-P4
FE-P4

气动球阀末端位置可用气动式、电子式或电感式行程开关检测，因此，按照用户要求可安装相应的行程开关模块，行程开关模块可直接安装于旋转驱动器顶部。

附件
行程开关模块,见样本4.6-7
订货号
气动式:
164855 QH-DR-E-S3-PK-3-B B
电子式:
164854 QH-DR-E-S3-E-SW B
电感式:
164853 QH-DR-E-SIEN-M12NB B

注:选球阀CRCBV2-4-PD-P4时,定购行程开关模块需注明

订货号: 15054679
代号/型号
CRCBV2
-3 / 8-PD-P4
CRCBV2
-1 / 2-PD-P4
CRCBV2
-3 / 4-PD-P4
CRCBV2
-1-PD-P4
CRCBV2
-1 1/4-PD-P4
CRCBV2
-1 1/2-PD-P4
CRCBV2
-2-PD-P4
CRCBV2
-2 1/2-PD-P4
CRCBV2
-3-PD-P4
CRCBV2
-4-PD-P4
控制介质
过滤压缩空气
工作介质
压缩空气，水，流体(弱酸、碱)
驱动器控制压力范围
0.2 ~ 0.8 MPa
管道工作压力范围
见附表
公称直径
12mm
15mm
20mm
25mm
32mm
38mm
50mm
65mm
75mm
100mm
Kv流量(VDI 2173)
13m£/h
20m£/h
45m£/h
71m£/h
105m£/h
158m£/h
275m£/h
460m£/h
705m£/h
1100m£/h
环境温度
-20~100õC
介质温度
-25~150õC
材料
气动驱动器
铝合金
球阀
CF8M,聚四氟乙烯

型号
A
A1
B1
B2
G
H1
H2
L
L1
L2
L3
SW
CRCBV2-3/8-PD-P4
12
G3/8
33
39
G1/8
75
66
176
75
12
80
27
CRCBV2-1/2-PD-P4
16
G1/2
76
14
CRCBV2-3/4-PD-P4
20
G3/4
79
80
15
35
CRCBV2-1-PD-P4
25
G1
83
90
17
41
CRCBV2-1 ¼-PD-P4
32
G1¼
41

52.5
G1/4
94
92.5
204
110
18
51
CRCBV2-1 ½-PD-P4
38
G1½
100
120
20
58
CRCBV2-2-PD-P4
50
G2
55
67
110
121
213
140
22
73
CRCBV2-2 ½-PD-P4
65
G2 ½
140
173
24
90
CRCBV2-3-PD-P4
75
G3
67
79
150
146
266
188
26
100
CRCBV2-4-PD-P4
100
G4
78
94
170
166
354
225
38
130
128

球阀最大工作压力与工作
