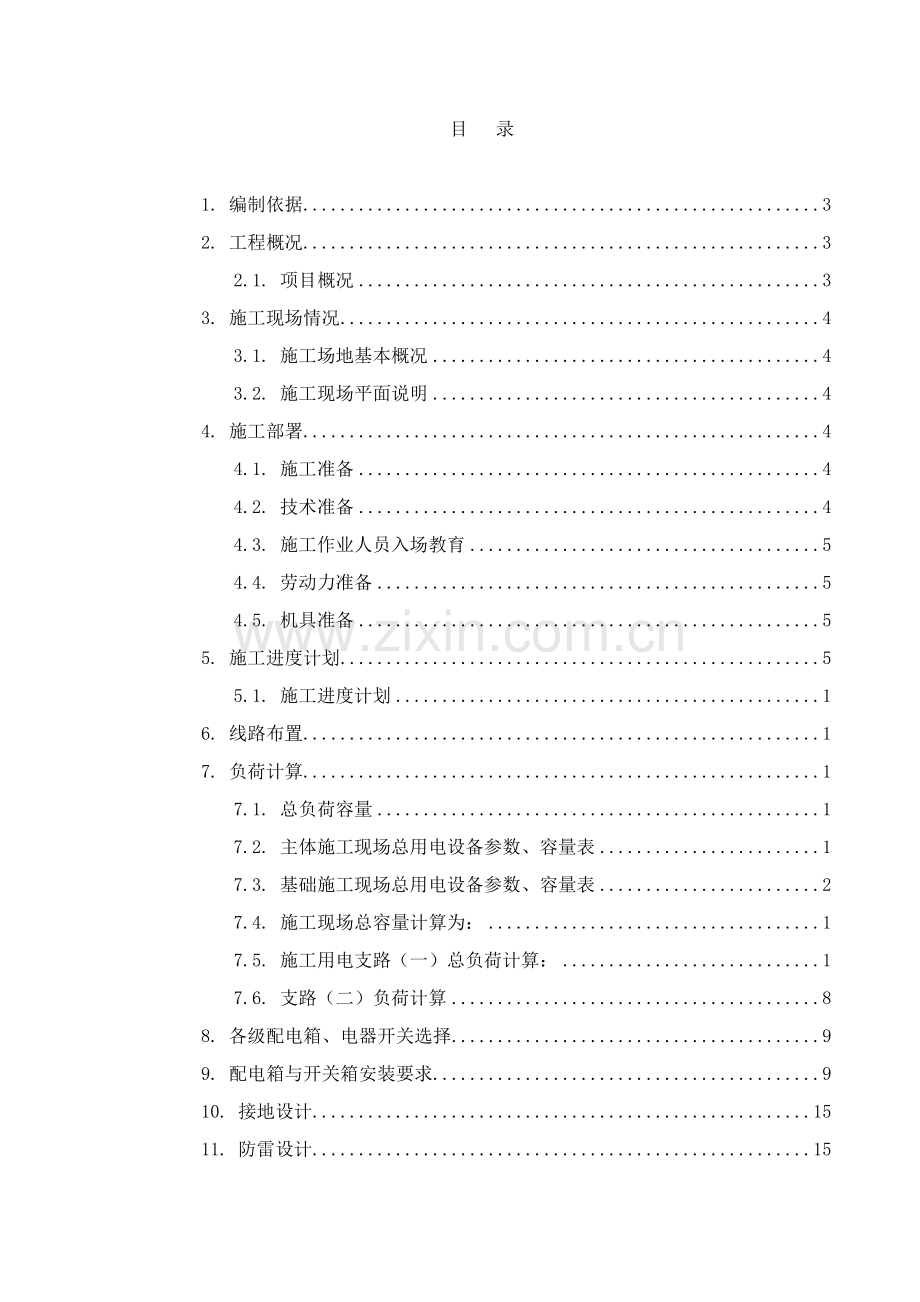

目 录

1. 编制依据 3
2. 工程概况 3
2.1. 项目概况 3
3. 施工现场情况 4
3.1. 施工场地基本概况 4
3.2. 施工现场平面说明 4
4. 施工部署 4
4.1. 施工准备 4
4.2. 技术准备 4
4.3. 施工作业人员入场教育 5
4.4. 劳动力准备 5
4.5. 机具准备 5
5. 施工进度计划 5
5.1. 施工进度计划 1
6. 线路布置 1
7. 负荷计算 1
7.1. 总负荷容量 1
7.2. 主体施工现场总用电设备参数、容量表 1
7.3. 基础施工现场总用电设备参数、容量表 2
7.4. 施工现场总容量计算为： 1
7.5. 施工用电支路（一）总负荷计算： 1
7.6. 支路（二）负荷计算 8
8. 各级配电箱、电器开关选择 9
9. 配电箱与开关箱安装要求 9
10. 接地设计 15
11. 防雷设计 15
12. 安全用电技术措施 15
13. 安全用电管理措施 16
14. 电气防火组织措施 16
施工用电施工方案
1. 编制依据
序号
名称
备注
1
《建筑电气工程施工施质量验收规范》
GB50303-2002
2
《建筑施工现场供用电规范》
GBJ194—93
3
《施工现场临时用电安全技术规范》
JGJ46—2005
4
《建筑施工安全检查标准》
JGJ59-99
5
环境与职业健康安全体系

6
本工程施工图

7
本工程施工组织设计

8
重庆瑞安天地产发展有限公司化龙桥项目B19/01地块工程勘察报告
2009年9月
2. 工程概况
万友城市花园B、C组团（山千院）二期工程23#楼、24#楼（幼儿园）及2#地库是由重庆康恒置业有限公司的住宅性工程，由华优建筑设计院设计，位于重庆市南岸区二塘片区内，交通十分便利。由塔楼和地下车库组成，塔楼部分主要为住宅楼，本工程建筑面积约21275.67 m2，本工程的为多层住宅楼，结构体系为剪力墙结构。
2.1. 项目概况
工程概况
工程名称
万友城市花园B、C组团（山千院）二期工程
23#楼、24#楼（幼儿园）及2#地库
工程地址
重庆市南岸区二塘片区内
建设单位
重庆康恒置业有限公司
监理单位
重庆建永工程监理有限公司
设计单位
华优建筑设计院
勘察单位
重庆南江地质工程勘察院
总建筑面积
21275.67 m2
子项名称
建筑面积㎡
结构形式
建筑层数
建筑高度
23#楼
7443.85 m2
剪力墙
地上8层，地下1层
29.60 m
24#楼
1987.29 m2
剪力墙
地上3层，地下1层
9.90 m
2#车库
11844.53m2
框架结构
地下1层
4.20m

3. 施工现场情况
3.1. 施工场地基本概况
本拟建项目是由重庆康恒置业有限公司投资新建住宅。位于重庆市南岸区二塘片区内。北侧临在建“七季城”项目，西侧临在建二塘C地块项目，南侧临部队用地，东侧拟建“七季城”，场地现已经过整治，条件较好，最高点标高为275米，场地高并较大，地块与市政道路相临，交通便捷，市政道路和配套设施完善。
3.2. 施工现场平面说明
根据本工程场地情况及建设单位要求，由于本工程施工现场较狭窄，且总包单位较多，故现场只布置料具仓库、卫生间、配电室及钢筋加工车间等。办公区及生活区布置于建设指定地块，位于小区规划道路绿化带处。办公室及生活区主要布置办公室、管理人员食堂、卫生间，管理人员宿舍、工人宿舍、工人食堂等。道路硬化面积、临时围墙等将根据生产需要进行增加或减少。
4. 施工部署
质量目标：合格，分部工程、分项工程验收一次合格率100%。
安全目标：坚持“安全第一、预防为主”的工作方针，按照重庆市文明安全工地的要求，确保无重大工伤事故，轻伤频率控制在5‰以内。
环保目标：建设“花园式”工地，遵循ISO14001：2000标准，全过程实现“绿色施工”，争创“重庆市市级文明样板工地”。
4.1. 施工准备
4.2. 技术准备
a）组织各岗位管理人员学习有关法律、法规、规范、图纸，经考核合格后持证上岗，杜绝无证上岗现象。
b）召开现场技术交底会议，就现场临电工程施工技术要求对现场机管员、电工、操作工人进行交底，使其施工前作好充分准备。
c）对劳务队伍全体人员进行进场前安全文明施工教育及管理宣传。
d）对特殊工作作业人员集中培训，考核合格取证后方可上岗。
4.3. 施工作业人员入场教育
施工用电作业人员先必须经过项目安全员、主管工长、机管员、劳资员及保卫组织的项目安全常识系统教育，并建立相应的档案资料。
施工用电作业人员分配到工作面后，应由项目机管员结合工程的具体情况及特点作专项技术交底。并形成相应记录。
针对施工过程中阶段性出现的具有的特定性的安全问题及隐患，机管员必须现场作针对性交底，并形成相关记录。
4.4. 劳动力准备
根据施工时间的划分，选定一支劳务分包单位进行施工用电施工，每支劳务队伍必须配置专业电工且必须持证上岗。
序号
工种
人数
备注
1
管理人员
4

2
电工
4

3
瓦工
6

4
普工
8

4.5. 机具准备
序号
设备名称
单位
数量
备注
1
吊车
台
1

2
电工工具
套
2

5. 施工进度计划
根据本工程施工合同要求，本工程施工用电我司计划于2010年9月12日开工，计划于2010年10月10日完成。
具体施工进度计划如下图：

5.1. 施工进度计划

6. 主要材料计划表
主要材料需用计划表
序号
材料名称
规格（mm）
单位
数量
使用部位
1
配电箱
1600*600
个
4
铁板厚度≥1.5㎜
2
配电箱
800*600
个
62
长*高*厚
3
配电箱
500*400
个
71

4
移动配电箱
300*400
个
10

5
自动断路开关
CDM1-400/3300
个
4

6
自动断路开关
CDM1-200/3300
个
16

7
自动断路开关
DZ10-160/3300
个
4

8
熔断器式隔离开关
HR6-400/30
个
4

9
熔断器式隔离开关
HR6-250/30
个
20

10
漏电开关
200/4901
个
14

11
漏电开关
160/4901
个
8

12
漏电开关
100/4901
个
146

13
漏电开关
40/4901
个
42

14
漏电开关
40/3901
个
20

15
漏电开关
60/2901
个
18

16
漏电开关
20/2901
个
16

17
隔离开关
HD200A 3极
个
25

18
隔离开关
HD100A 3极
个
146

19
隔离开关
HD60A 3极
个
16

20
BLV铝芯电缆
3*185+2*95 mm2
M
1400
6-9号楼
21
BLV铝芯电缆
3*150+2*70 mm2
M
400

22
BLV铝芯电缆
3*25+2*16 mm2
米
150
生活区
23
橡皮绝缘铜芯电缆
BV3*35+2*16 mm2
米
400

24
橡皮绝缘铜芯电缆
BV3*25+2*10 mm2
米
600

25
橡皮绝缘铜芯电缆
BV3*10+2*4 mm2
米
100

26
单股 铜芯线
35 mm2
米
100

27
单股 铜芯线
10 mm2
米
100

28
单股 铜芯线
6 mm2
米
100

29
单股 铜芯线
4 mm2
米
100

30
铜铝线鼻子
185 mm2
个
9

31
铜铝线鼻子
150 mm2
个
30

32
铜铝线鼻子
95 mm2
个
6

33
铜铝线鼻子
70 mm2
个
20

34
铜铝线鼻子
25 mm2
个
9

35
铜铝线鼻子
16 mm2
个
6

36
电杆
9米
根
12

37
扁担铁
1.5米
根
26

38
磁瓶

个
130

39
单股铝芯线
240 mm2
米
1260

40
单股铝芯线
150 mm2
米
420

7. 线路布置
本施工现场设备多用电量较大，临时用电施工组织设计通过计算选择合理导线截面积，电器设备及控制方式，既能满足现场施工用电需要，又能保障现场安全用电的要求，做到节能、方便，规范、标准。
根据施工现场用电设施布置情况，从建设提供电源接驳点至配电室主线路采用铝芯电架空线路，架空高度不得小于6米；从配电室至各楼层采用缆线埋地敷设，埋地深度不小于0.6米；电线从原有的甲方总配电箱（总配电室）引入我方施工现场一级总柜，由一级总柜再分别数个二级分配电箱，由二级分配电箱供至各机械设备开关箱及办公区用电等，应当配电合理，互不干扰防止因电气故障影响施工。
本工程用电设计仅负责施工现场总配电箱以下的线路，分2#地库施工阶段施工用电负荷计算、23#、24#楼施工用负荷计算。本工程供电计划按二条线进行，其中支路（一）负责2#车库、23#、24#楼施工用电；支路（二）负责生活区和办公区施工用电。
总个工程设置1个一级总配电箱周围配置钢性防护网，并安装门和锁。
电源进入楼层采用YC软芯铜芯电缆供电，装修施工时每隔每3层楼设置个二级分配电箱，23#楼分别为1、4、7层（均按“三相五线制”规范敷设），装修施工时主电线穿PVC防护管沿着主体结构楼梯间通风井上升，每隔一层建筑设置角钢支架瓷瓶固定电线。
主体结构施工时配置二级分配电箱安装在外架上，二级分配电箱随楼层上升，YC电缆线沿着主体结构外墙边架设而上，每隔一层建筑设置角钢支架瓷瓶固定电缆线。
现场供电系统采用三相五线制（TN—S系统），四级配电、三级保护。其中要求末级开关箱漏电保护器动作电流不大于15MA，漏电时间保护系数不大于0.1S。
A、B、C相线、工作零线（N）端子板、专用保护零线（PE）的颜色分别按黄、绿、红、蓝、黄绿双色设置
8. 负荷计算
8.1. 总负荷容量
依据下表所列现场施工用电设备容量，设定所用设备均为同类用电设备，根据以往现场的实测所提供的总用电需要系数： Kx=0.6, 则取tan＠=0.75
8.2. 主体阶段施工现场总用电设备参数、容量表

施工现场用电计算（主体施工阶段）
编号
设备名称
数量
功率
规格型号
换算后设备容量（KW）
合计容量（KW）
备注
1
塔吊
2
35
QTZ63

70

2
电渣焊机
2
48
BX-600\48
KVA 380vJc=65% COS⊙=0.87
0.65*48*0.87=27 kw
54

3
多级泵
4
5.5
QDL-120
5.5 kw 380V COS⊙=0.82
22

切断机
4
2.2
GQ40
2.2kw 380V COS⊙=0.83
8.8

5
弯曲机
4
3
GW40
3kw 380V COS⊙=0.88
12

6
调直机
2
3
GT4-14
3kw 380V COS⊙=0.82
6

7
振动器
4
1.5
ZX50
1.5kw 380V COS⊙=0.85
6

8
圆盘锯
4
3
MJ106
3kw 380V COS⊙=0.88
12

9
木工电刨
4
3
BM503
3kw 380V COS⊙=0.88
12

10
照明
10

镝灯4个、碘钨灯6个
镝灯3.5 kw、碘钨灯1 kw
20

11
小计

222.8

8.3. 办公区和生活区用电计算
办公区和生活区用电计算
编号
设备名称
数量
功率
规格型号
换算后设备容量（KW）
合计容量（KW）
备注
1
开水器
2
9

9
18

2
小开水器
1
6

6
6

3
照明
34
0.5

0.5
17

4
挂机空调
32
1.5

1.5
48

5
柜机空调
1
4.5

4.5
4.5

6
窗机空调
2
1.5

1.5
3

7
食堂
1
28

28
28

8
小计

124.5

8.4. 基础施工现场总用电设备参数、容量表
施工现场用电计算（基础施工阶段）
编号
设备名称
数量
功率
规格型号
换算后设备容量（KW）
合计容量（KW）
备注
1
空压机
12
18
W3.2/7
22kw 380V COS⊙=0.88
190

2
塔吊
2
35
QTZ63
35kw380vjc=25%
70

3
水泵
12
3
WG3
3kw 380V COS⊙=0.88
31.68

4
水钻
20
3

3kw 380V COS⊙=0.88
52.8

5
电渣焊机
2
48
BX-600\48
KVA 380vJc=65% COS⊙=0.87
0.65*48*0.87=27 kw
54

6
切断机
4
2.2
GQ40
2.2kw 380V COS⊙=0.83
8.8

7
弯曲机
4
3
GW40
3kw 380V COS⊙=0.88
12

8
调直机
2
3
GT4-14
3kw 380V COS⊙=0.82
6

9
振动器
4
1.5
ZX50
1.5kw 380V COS⊙=0.85
6

10
圆盘锯
4
3
MJ106
3kw 380V COS⊙=0.88
12

11
木工电刨
4
3
BM503
3kw 380V COS⊙=0.88
12

12
照明
10

镝灯4个、碘钨灯6个
镝灯3.5 kw、碘钨灯1 kw
20

小计

475.28

8.5. 施工现场总容量计算为：
式中：P－现场用电设备总视在功率（总需容量599.78KW）
P1－电动机额定功率（KW）
P2－电焊机额定功率（KVA）
P3－室内照明容量（KW）
P4－室外照明容量（KW）
Cosφ－电动机平均功率因数，取0.75
K1、K2、K3、K4－需要系数。K1：0.5－0.7，电动机为3－10台时取0.7、11－30台取0.6、30台以上取0.5，取K1＝0.5；0.5－0.7，取K2＝0.5-0.6；K3；0.8；K4；0.1,
取现场总需用系数Kx=0.5 cos＠=0.8 tan＠=0.75 计算负荷为：
计算工式中:
P=1.05（K1×∑P1/cosψ＋K2∑P2+ K3∑P3+ K4∑P4+ K5∑P5）
Σpe=599.78kw
则：Pj=Kx×Ps=0.5×599.78≈299.9kw
Qj=Pj×tan＠=299.9×0.75≈224.9KVAR
Sj=√(Pj2 + Qj2 )= 299.9+224.9=374KVA
Ij=Sj/(Ue*√3)=374/0.38*√3=568.3A
注：上述为总容量.（374KVA）
8.6. 施工用电支路（一）总负荷计算：
8.6.1. 支路（一）2#地库、23#、24#总负荷容量:
支路（一）以基础施工阶段主要用电总和进行计算

按允许电流选择导线截面，该支路（一）的工作电流为：
取需用系数Kx=0.6，cos＠=0.8，则tan＠=0.76，计算负荷为：
I线主体总功率=ΣPe=475.28KW
Pj1=KxΣPe=0.6×475.28=285.2kw
Qj1=Pj1×tan＠=285.2×0.76=216.75KVAR
Sj1=√285.22+216.752≈358.22KVA
Ij1=Sj1/(Ue √3)= 358.22/(0.38×√3) ≈544.27A
8.6.2. 回路（一）总负荷容量:
回路主要用电设备参数、容量表
设备名称
塔吊
钢筋车间
结构层用电
装饰层用电
负荷（KW）
39
66
54
50
电流（A）
67
116
99
91
电缆（㎡）

设备分布
塔吊1台、镝灯2个
弯曲机2台、
切断机2台、
调直机1台
电渣压力焊机2台、振动器2台、交流电焊机2台、砂搅拌机1台
手持电动工具，照明设施

第一回路
第二回路
第三回路
第四回路
8.6.3. 支路（一）干线选择
由上可知，Ij1=544.27A
查资料电工手册（表12-32）可选铝芯3*240mm2+2*185mm2聚氧氧乙烯绝缘电缆直埋地敷设的（允许载流量I=660A环境温度为+25度）
电损负荷计算：总配电箱至一级配电箱距离L≤100m=0.1km，该电缆电阻R0=0.193Ω/km，X0=0.07Ω/km。
Pj1=285.2kw Qj1=216.75KVAR Ij1=544.27A
电压损失△U%=△Ua%+△Ur%
=0.193/(10*0.382)*295.8*0.1+0.07/(10*0.382)*349.25*0.1=0.0017+0.48=0.69%＜5%
8.6.4. 支路（一）L1一级配电柜电器的的选择
支路（一）查表Ij1=240A，一级总配电柜应设总隔离开关和分路隔离开关、总熔断器和分路熔断器以及总DZ20Y系列自动开关，（其中为长延时脱扣器）。隔离开关必须在无负荷条件下分闸、合闸，其额定容量应大于电线电缆的长期允许载流量。根据《规范》电箱内箱门与箱体的PE线应是由两端压接端子（铜鼻子）连接的编织软铜线，配电箱安装板上须工作零线（N）端子板和专用保护零线（PE）端子板，开关箱内设置接线。
熔断器选择：Ij=250A，查表4-1，选RM10熔体额定电流Ier=300A，熔断器（熔管）的额定电流为500A、
隔离开关选择：
Ij1=240A进户允许电流I=240A，总隔离开关为HD加护罩380V，3极400A。
回路1、分路隔离开关为HD加护罩380V，3极250A，
回路2、分路隔离开关为HD加护罩380V，3极250A，
回路3、分路隔离开关为HD加护罩380V，3极200A，
回路4、分路隔离开关为HD加护罩380V，3极200A，
8.6.4.1. 一级配电柜总自动开关、分漏电保护器选择：
Ij1=400A进户允许电流I=240A，总箱内设置总自动开关DZ20Y-1000/3300，脱扣整定电流400A。
回路1、漏电保护器FQ、220/380V，4极（4901型）200A，供电位置塔吊1台、施工电梯1台。
回路2、漏电保护器FQ、220/380V，4极（4901型）200A，供电位置钢筋加工车间6台，木工车间1台。
回路3、漏电保护器FQ、220/380V，4极（4901型）200A，供电位置首层以下施工。
回路4、漏电保护器FQ、220/380V，4极（4901型）160A，供电位置施工楼层。
8.6.4.2. L1-01#分配电箱负荷计算及电器电缆开关选择
（编号：L1-01#电箱）（大型机械）用电设备参数、容量表
编号
设备名称
数量
功率
规格型号
换算后设备容量
（KW）
合计容量（KW）
备注
（编号：L1-01#电箱）
1
塔吊
1
35
QTZ63
35kw380vjc=25%
35

2
镝灯
2
3.5

7

3
合计
PI=38.5

取需用系数Kx=0.6，cos＠=0.8，则tan＠=1.17，计算负荷为：
ΣPe=35＋3.5=38.5KW
Pj1=KxPe=0.6×38.5=23kw
Qj1=Pj1tan＠=23×1.17=27KVAR
Sj1=√232+272=35KVA
Ij1=Sj1/(Ue ×√3)=35/(0.38×√3)=53A
1、第一回路电缆线截面的选择：
由上可知I=53A
（编号：L1-01#电箱）二级配电箱进户线选择YC3×25+2×10 mm2铜芯橡导线，（允许载流量I=107A，芯线最高温度为65度，环境温度为30度）。
2、第一回路电器开关的选择：
塔吊L1-01-01#开关电箱总隔离开关为HD加护罩380V，3极200A。
塔吊L1-01-01#开关电箱各分路漏电保护器选择380V，4极（4901型）160A、一般可选漏电动作电流值为25mA之间。
镝灯L1-01-02#开关电箱总隔离开关为HD加护罩380V，3极40A。
镝灯L1-01-02#开关电箱各分路漏电保护器选择380V，3极（3901型）40A、一般可选漏电动作电流值为25mA之间。
另设置（N）工作零线接线端子板，（PE）保护零线接线端子板。
3、各单机设备电缆线截面的选择：
塔机电缆采用YC3×25+2×10mm2
镝灯电缆采用YC2×4mm2
（编号：L1-01#电箱）二级配电箱电器接线图见后图。
8.6.4.3. L1-03#分配电箱负荷计算及电器电缆开关选择
（编号：L1-03#电箱）（大型机械）用电设备参数、容量表
编号
设备名称
数量
功率
规格型号
换算后设备容量
（KW）
合计容量（KW）
备注
（编号：L1-03#电箱）
1
切断机
2
2.2
GQ40A
2.2kw 380V COS⊙=0.83
4.4

2
弯曲机
2
3
GW40A
3kw 380V COS⊙=0.88
6

3
调直机
1
3
GT4-14
3kw 380V COS⊙=0.82
3

4
对焊机
1

UN-100\80KVA 380vJc=65%
COS⊙=0.87
0.6*100*0.85=41 Pe=√3ple=√3*41=71
71

5
合计
PI=84

取需用系数Kx=0.6，cos＠=0.8，则tan＠=1.17，计算负荷为：
ΣPe=4.4+6+3+71=84KW
Pj1=KxPe=0.6×84=50kw
Qj1=Pj1tan＠=50×1.17=58KVAR
Sj1=√502+582=76KVA
Ij1=Sj1/(Ue ×√3)=76/(0.38×√3)=116A
1、第二回路电缆线截面的选择
由上可知I=116A
（编号：L1-03#电箱）二级配电箱进户线选择YC3×35+2×10 mm2铜芯橡导线，（允许载流量I=131A，芯线最高温度为65度，环境温度为30度）。
2、第二回路电器开关的选择
对焊机L1-03-01#开关箱总隔离开关为HD加护罩380V，3极200A。
对焊机L1-03-01#开关箱漏电保护器选择380V，3极（3901型）160A，一般可选漏电动作电流值为25mA之间。
切断机L1-04-02#开关箱总隔离开关为HD加护罩380V，3极30A。
切断机L1-04-02#开关箱漏电保护器选择380V，3极（3901型），1路40A，一般可选漏电动作电流值为25mA之间。
弯曲机L1-04-03#开关箱总隔离开关为HD加护罩380V，3极30A。
弯曲机L1-04-03#开关箱漏电保护器选择380V，3极（3901型），1路40A，一般可选漏电动作电流值为25mA之间。
调直机L1-04-04#开关箱总隔离开关为HD加护罩380V，3极30A。
调直机L1-04-04#开关箱漏电保护器选择380V，3极（3901型），1路40A，一般可选漏电动作电流值为25mA之间。
另设置（N）工作零线接线端子板，（PE）保护零线接线端子板。
3、各单机设备电缆线截面的选择
对焊机电缆采用YC3×25+2×10mm2
调直机电缆采用YC3×2.5+2×1.5mm2
切断机电缆采用YC3×2.5+2×1.5mm2
弯曲机电缆采用YC3×2.5+2×1.5mm2
（编号：L1-03#电箱）二级配电箱电器接线图见后图。

8.6.4.4. L1-04#分配电箱负荷计算及电器电缆开关选择
（编号：L1-04#电箱）（大型机械）用电设备参数、容量表

编号
设备名称
数量
功率
规格型号
换算后设备容量
（KW）
合计容量（KW）
备注
（编号：L1-05#电箱）
1
电渣焊机
2
48
BX-600\48KVA 380vJc=65%
COS⊙=0.87
0.65*48*0.87
=27 kw
54

2
振动器
2
1.5
ZX50
1.5kw 380V
COS⊙=0.85
3

3
合计
PI=57

取需用系数Kx=0.6，cos＠=0.8，则tan＠=1.17，计算负荷为：
ΣPe=54＋3=57KW
Pj1=KxPe=0.6×57=34kw
Qj1=Pj1tan＠=34×1.17=39KVAR
Sj1=√342+392=51KVA
Ij1=Sj1/(Ue ×√3)=51/(0.38×√3)=79A
1、第三回路电缆线截面的选择
由上可知I=79A
（编号：L1-05#电箱）二级配电箱进户线选择YC3×25+2×10 mm2铜芯橡导线，（允许载流量I=107A，芯线最高温度为65度，环境温度为30度）。
2、第三回路电器开关的选择
电渣焊机L1-05-01#开关箱总隔离开关为HD加护罩380V，3极100A。
电渣焊机L1-05-01#开关箱漏电保护器选择380V，3极（3901型）100A，一般可选漏电动作电流值为25mA之间。
振动机L1-05-02#开关箱总隔离开关为HD加护罩380V，3极30A。
振动机L1-05-02#开关箱漏电保护器选择380V，3极（3901型）40A，一般可选漏电动作电流值为25mA之间。
另设置（N）工作零线接线端子板，（PE）保护零线接线端子板。
3、各单机设备电缆线截面的选择
电渣焊机电缆采用YC3×16mm2
振动机电缆采用YC3×2.5+2×1.5mm2
（编号：L1-05#电箱）二级配电箱电器接线图见后图。

4.4.6.L1-05#分配电箱负荷计算及电器电缆开关选择
（编号：L1-05#电箱）（大型机械）用电设备参数、容量表
编号
设备名称
数量
功率
规格型号
换算后设备容量
（KW）
合计容量（KW）
备注
1
施工楼层上面全部用电设备
23

50
大约50KW
2
合计
PI=50

1、第四回路电缆线截面的选择
由上可知I=91A
（编号：L1-06#电箱）二级配电箱进户线选择YC3×25+2×10 mm2铜芯橡导线，（允许载流量I=107A，芯线最高温度为65度，环境温度为30度）。
电源进入楼层采用YC软芯铜芯电缆供电，装修施工时每隔每3层楼设置一个二级分配电箱分别为1、4、7层（均按“三相五线制”规范敷设），装修施工时主电线穿PVC防护管沿着主体结构楼梯间通风井上升，每隔一层建筑设置角钢支架瓷瓶固定电线。
（编号：L1-06#电箱）二级配电箱电器接线图见后图
4.4.7.、照明专用开关箱及电器选择
照明灯具专用开关箱配置：选择隔离开关为HD型220V、2极40A，漏电保护器为220V、2极（2901型）20A，额动漏电动作电流为15mA，动作时间不大于0.1秒。另设置（N）工作零线接线端子板，（PE）保护零线接线端子板，进出线为YC3×4mm2中型通用橡套软电缆，照明开关箱接线图如图所示。
6#楼电箱分布表
名称
支路（一）
一级总柜数量
1

塔吊
钢筋车间
装饰用电
施工层用电

二级电箱及数量
1
1
1
3

开关电箱及数量
2
6
3
7

设备分布
塔吊1台、镝灯1个
闪光对焊机1台、弯曲机2台、切断机2台、调直机1台
圆盘锯1台、压刨机1台、水泵1台
电渣压力焊机1台、振动器2台、交流电焊机2台、砂浆搅拌机1台水泵1台

8.7. 支路（二）负荷计算
8.7.1. 办公室照明负荷计算
支路（2）主要用电设备参数、容量表
编号
施工部位
设备名称
数量
功率
规格型号
换算后设备容量
（KW）
合计容量（KW）
1
办公区用电
开水器
2
9

18

2
饮水机
7
0.5

4.5

3
照明
30
0.1

3

4
挂机空调
10
1.5

15

5
柜机空调
1
6

6

6
电饭煲
1
1

1

7
试验室
照明
2
2

4

8
窗机空调
3
1.5

4.5

9
开水器
2
9

18

10
照明
30
0.1

3

11
饮水机
4
0.5

2

12
空调
20
1.5

30

13
蒸饭箱
1
6

6

14
其它用

20

20

18
合计 PJ= 135

支路（二）干线供1个二级配电箱，供（办公室、宿舍楼一、宿舍楼二、食堂及卫生间）4个开关电箱
取日光灯、空调的、开水器、白灯tan＠=0.5 tan＠=0.8 tan＠=1则Kx=0.7计算负荷为：
时性Pj5=135KW
Qj5=Pj5×Kx=135×0.7=94.5KVAR
Sj5=√612+42.72≈164.5KVA
Ij5=Sj5/Ue×√3=164.5/0.22A=747.73/3≈249A
8.7.1.1. 支路（二）办公室照明干线选择
由上可知，Ij2=249A
查资料电工手册（表12-32）可选铝芯3*95mm2+2*50mm2铝蕊电缆线直埋地敷设的（允许载流量I=265A环境温度为30度）
9. 各级配电箱、电器开关选择
a） 《按规范要求》：分配电箱、开关箱宜用钢板（1.3-1.5厚）制作的成品箱体，并有防水遮檐。箱门与箱体的PE线应是由两端压接端子（铜鼻子）连接的编织软铜线，配电箱安装板上必须工作零线（N）端子板和专用保护零线（PE）端子板，开关箱内设置接线柱。 A、B、C相线、工作零线（N）、专用保护零线（PE）的颜色分别是黄、绿、红、淡蓝各绿黄双色。固定电箱离地高度1.3-1.5米，移动电箱离地高度0.6米，分配电箱距开关箱不宜大于30米，开关箱距设备处不大于3米。
b） L2-01#分配电箱负荷计算及电器电缆开关选择同L1-01#分配电箱
c） L3-01#分配电箱负荷计算及电器电缆开关选择同L1-01#分配电箱
d） L4-01#分配电箱负荷计算及电器电缆开关选择同L1-01#分配电箱
10. 配电箱与开关箱安装要求
工现场的配电形式：施工现场临时用电的配电系统必须做到“三级配电、二极保护”，这是一个总的配电系统设置原则，有利于现场电气系统的维护，充分保证施工安全。
10.1.1. 配电箱与开关箱的设置原则
a） 配电箱与开关箱的设置原则，就是“三级配电、二极保护”和“一机、一箱、一闸、一漏”。
b） 现场的配电箱、开关箱要按照“总—分—开”的顺序做分级设置。在施工现场设总配电箱，总配电箱下设各分配电箱，分配电箱下设开关箱，开关箱控制用电设备，形成“三级配电”。
c） 根据现场情况，在总配电箱处设置分路漏电保护器，或在分配电箱设置漏电保护器，作为初级漏电保护，在开关箱处设置末级漏电保护器，形成施工现场临时用电线路和设备的“二级漏电保护”。
d） 现场所有的用电设备都要有专用的开关箱，做到“一机、一箱、一闸、一漏”；对于同一种设备构成的设备组，在比较集中的情况下可使用集成开关箱 ，在一个开关箱内每一个用电设备的配电线路和电气保护装置作分路设置，保证“一机、一箱、一闸、一漏”的要求
10.1.2. 配电箱与开关箱的设置点选择和环境的要求
a） 总配电箱设在变压器附近处；分配电箱应设在用电负荷或设备相对集中地区，分配电箱与各用电设备的开关箱之间的距离不得超过30米 。
b） 开关箱应设在所控制的用电设备周围便于操作的地方，与其控制的固定式用电设备水平距离不宜超过3米。
c） 配电箱、开关箱周围应有足够二人同时工作的空间和通道，箱前不得堆物、不得有灌木与杂草妨碍工作。
d） 固定式配电箱、开关箱的下底与地面的垂直距离宜大于1.3米，小于1.5米。移动式的配电箱、开关箱的下底与地面的垂直距离宜大于0.6米，小于1.5米，并且移动式电箱应安装在固定的金属支架上。
e） 配电箱、开关箱应安装在干燥、通风及常温的场所，并尽量做到防雨、防尘。
f） 电箱应避免外力撞击、坠落物及强烈振动，在其上方塔设防护棚。
10.1.3. 配电箱、开关箱装设的安全技术要求
a） 配电箱、开关箱宜采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5㎜，当箱体宽度超过500㎜时应做双开门。
b） 配电箱、开关箱的金属外壳构件应经过防腐、防锈处理，同时应经得起在正常使用条件下可能遇到潮湿的影响。
c） 电箱内的电器安装板应采用铁板或优质绝缘材料。
d） 电箱内所有的电气元件必须是合格品，不得使用不合格的、损坏的、功能不齐全的或假冒伪劣的产品。
e） 电箱内所有的电器元件必须先安装在电器安装板上，再整体固定在电箱内，电器元件应安装牢固、端正，不得有任何松动、歪斜。
f） 电器元件之间的距离及其与箱体之间的距离应符合安全的规定。
g） 电箱内的电器元件安常规是左大右小，大容量的开关电器、熔断器布置在左边，小容量的开关电器、熔断器布置在右边。
h） 电箱内的金属安装板、所有电器元件在正常情况下不带电的金属底座或外壳、插座的接地端子，均应与电箱箱体一起做可靠的保护接零，保护零线必须采用黄绿双色线（PE），并通过专用接线端子连接，与工作零线（N）相区别。
i） 配电箱、开关箱电源的进出规则是下进下出，不得随意引进或引出导线。
10.1.4. 配电箱、开关箱内连接导线要求。
a） 电箱内的连接导线应采用绝缘铜芯导线，性能应良好，接头不得松动，不得有外露导电部分。
b） 电箱内的导线布置要横平竖直，排列整齐，进线要标明相别，出线须做好分路去向标志，两个元件之间的连接导线不应有中间接头或焊接点。
c） 电箱内必须分别设置独立的工作零线和保护零线接线端子板，工作零线和保护零线通过端子板与插座连接，端子板上一只螺钉只允许接一根导线。
d） 金属外壳的电箱应设置专用的保护接地螺钉，螺钉应采用不小于M8镀锌或铜质螺钉，并与电箱的金属外壳、电箱内的金属安装板、电箱内的保护中性线可靠连接，保护接地螺钉不得
