布袋除尘器技术规范书

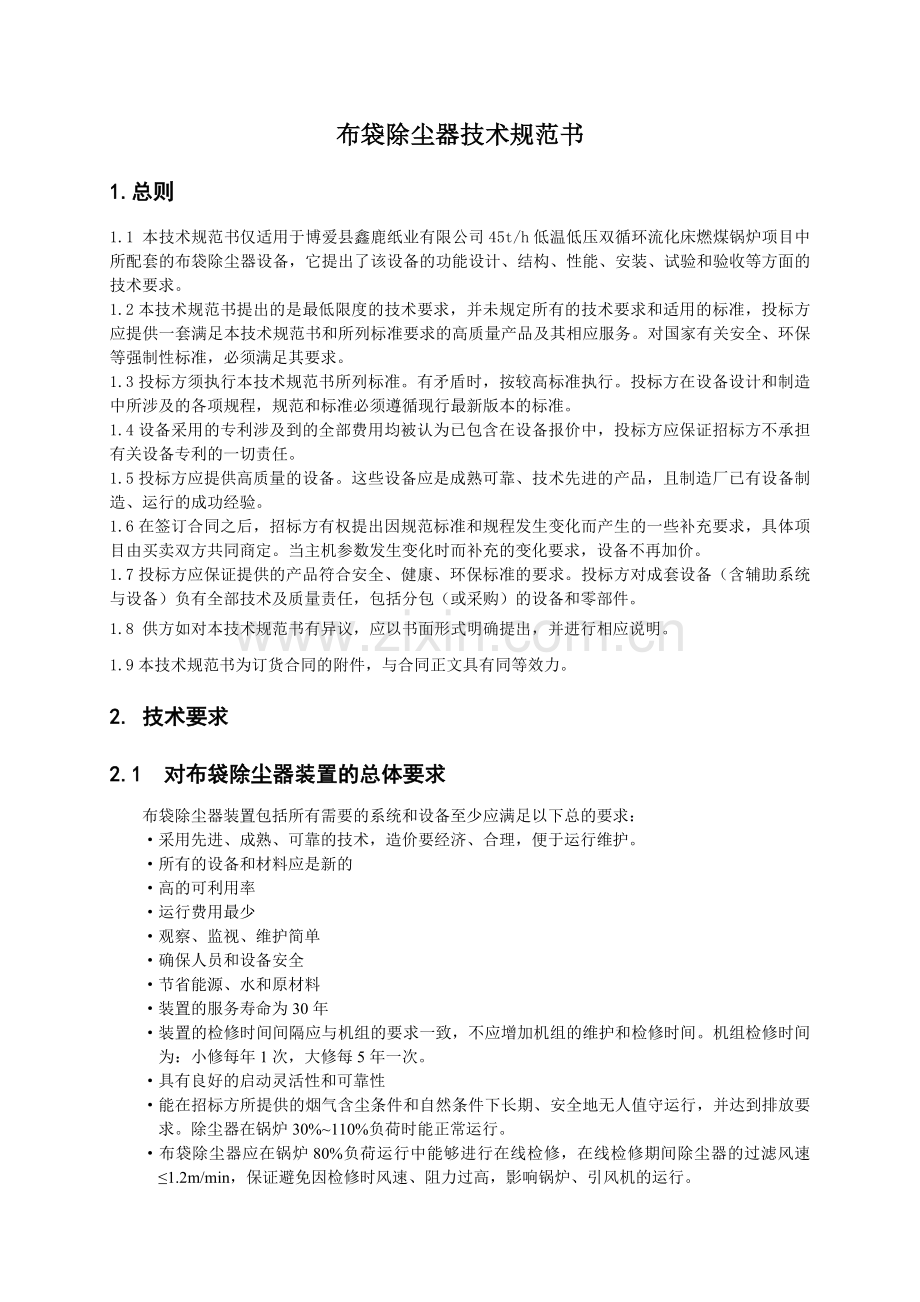

1.总则
1.1 本技术规范书仅适用于博爱县鑫鹿纸业有限公司45t/h低温低压双循环流化床燃煤锅炉项目中所配套的布袋除尘器设备，它提出了该设备的功能设计、结构、性能、安装、试验和验收等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。
1.3投标方须执行本技术规范书所列标准。有矛盾时，按较高标准执行。投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。
1.4设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
1.5投标方应提供高质量的设备。这些设备应是成熟可靠、技术先进的产品，且制造厂已有设备制造、运行的成功经验。
1.6在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。当主机参数发生变化时而补充的变化要求，设备不再加价。
1.7投标方应保证提供的产品符合安全、健康、环保标准的要求。投标方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。
1.8 供方如对本技术规范书有异议，应以书面形式明确提出，并进行相应说明。
1.9本技术规范书为订货合同的附件，与合同正文具有同等效力。
2. 技术要求
2.1 对布袋除尘器装置的总体要求
布袋除尘器装置包括所有需要的系统和设备至少应满足以下总的要求：
·采用先进、成熟、可靠的技术，造价要经济、合理，便于运行维护。
·所有的设备和材料应是新的
·高的可利用率
·运行费用最少
·观察、监视、维护简单
·确保人员和设备安全
·节省能源、水和原材料
·装置的服务寿命为30年
·装置的检修时间间隔应与机组的要求一致，不应增加机组的维护和检修时间。机组检修时间为：小修每年1次，大修每5年一次。
·具有良好的启动灵活性和可靠性
·能在招标方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行，并达到排放要求。除尘器在锅炉30%~110%负荷时能正常运行。
·布袋除尘器应在锅炉80%负荷运行中能够进行在线检修，在线检修期间除尘器的过滤风速≤1.2m/min，保证避免因检修时风速、阻力过高，影响锅炉、引风机的运行。

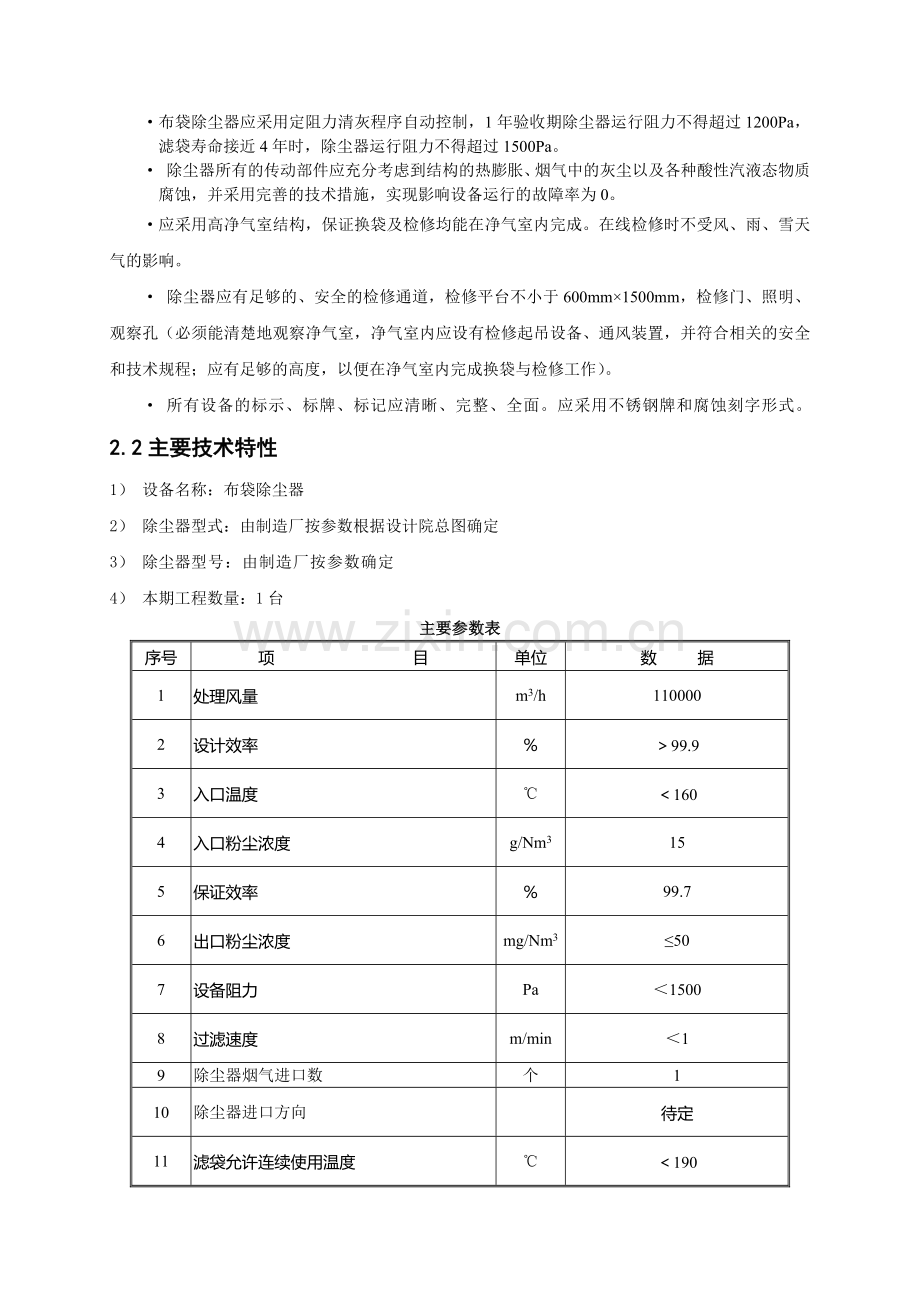

·布袋除尘器应采用定阻力清灰程序自动控制，1年验收期除尘器运行阻力不得超过1200Pa，滤袋寿命接近4年时，除尘器运行阻力不得超过1500Pa。
· 除尘器所有的传动部件应充分考虑到结构的热膨胀、烟气中的灰尘以及各种酸性汽液态物质腐蚀，并采用完善的技术措施，实现影响设备运行的故障率为0。
·应采用高净气室结构，保证换袋及检修均能在净气室内完成。在线检修时不受风、雨、雪天气的影响。
· 除尘器应有足够的、安全的检修通道，检修平台不小于600mm×1500mm，检修门、照明、观察孔（必须能清楚地观察净气室，净气室内应设有检修起吊设备、通风装置，并符合相关的安全和技术规程；应有足够的高度，以便在净气室内完成换袋与检修工作）。
· 所有设备的标示、标牌、标记应清晰、完整、全面。应采用不锈钢牌和腐蚀刻字形式。
2.2主要技术特性
1） 设备名称：布袋除尘器
2） 除尘器型式：由制造厂按参数根据设计院总图确定
3） 除尘器型号：由制造厂按参数确定
4） 本期工程数量：1台
主要参数表
序号
项 目
单位
数 据
1
处理风量
m3/h
110000
2
设计效率
％
＞99.9
3
入口温度
℃
＜160
4
入口粉尘浓度
g/Nm3
15
5
保证效率
％
99.7
6
出口粉尘浓度
mg/Nm3
≤50
7
设备阻力
Pa
＜1500
8
过滤速度
m/min
＜1
9
除尘器烟气进口数
个
1
10
除尘器进口方向

待定
11
滤袋允许连续使用温度
℃
＜190
12
滤袋材质

PPS+PTFE浸渍
13
滤袋寿命
小时
30000
14
本体漏风率
%
<2
15
气流均布系数：

＜0.2
16
灰斗下法兰标高
m
根据干散机出口标高确定
17
绝热材料/保护层材料

岩棉/彩钢板
18
每台除尘器仓室数
仓/室
×
19
每台除尘器布袋数
个
×
20
过滤面积
m2/台
×
2.3 性能要求
1）投标方不得把设备进口粉尘粒径分布定为性能保证的一个条件。
2）当锅炉尾部燃烧，投标方应提供最为可靠的旁路、喷水降温和冷风系统等措施保证除尘器正常运行而无损坏。
3）除尘器应允许在锅炉最低稳燃负荷(30%BMCR)时运行正常不发生堵塞。煤沼气混烧时，除尘器可投入正常运行。
4）距设备1m处最大噪声级不应超过85分贝。
5）投标方应针对本工程的设计煤种，并充分考虑招标方锅炉在燃用不同燃料时，进口灰尘浓度、粒度及烟气量等变化的情况下，提出保证除尘器各项指标不超过设计值的措施。
2.4锅炉参数
锅炉特性数据
锅炉额定蒸发量 45t/h
生产厂 四川东方锅炉工业锅炉集团有限公司
排烟温度 150℃
2.5煤质资料
序号
名 称
符号
单位
设计煤种
1
收到基碳
Car
%
56.31
2
收到基氢
Har
%
1.91
3
收到基氧
Oar
%
2.38
4
收到基氮
Nar
%
0.83
5
收到基硫
Sar
%
0.3
6
受到基水份
Mar
%
8.2
7
收到基灰份
Aar
%
30.12
8
收到基挥发份
Var
%
8.48
9
收到基低位发热量
Qnet.ar
KJ/kg
20935
3.气象与地理条件
1） 安装地点：室外
2） 地震烈度：抗震设防烈度 7 度
3） 气象条件
博爱县位于河南省西北部的太行山南麓，隶属焦作市管辖，其自然、气象条件见下表。
自然、气象条件表
序号
自然、气象要素
单 位
数 值
备 注
1
海拔
m
102~200

2
气温（干球温度）

2.1
年平均温度（近30年）
℃
14.5

2.2
极端最高温度
℃
42.3

2.3
极端最低温度
℃
-15.5

2.4
最热月平均温度
℃
27.6

2.5
最冷月平均温度
℃
-0.8

3
相对湿度（近10年）
%

3.1
月平均最大相对湿度
%
70

3.2
月平均最小相对湿度
%
50

4
大气压

4.1
年平均气压
kPa
99.57

4.2
绝对最小气压
kPa
97.58
7月
4.3
绝对最高气压
kPa
103.72
1月
5
主导风向、风速

5.1
全年

季风带

5.2
夏季

南风
3-7月
5.3
冬季

北风
其余月份
5.4
年平均风速
m/s
2.3

5.5
最大风速
m/s
23

6
年平均降雨量
mm
679.8

7
年平均蒸发量
mm
2224.4

8
年平均日照时数
h
2331.6

4.供货和工作范围
投标方提供整套布袋除尘器设备及工艺系统设计、设备选择、采购、运输及储存、制造及安装、施工、调试、试验及检查、试运行、考核验收、消缺、培训和最终交付投产、备品备件（随机）等。
设计、供货范围按下述原则执行，至少包括以下部分：
-- 烟气系统
-- 清灰系统
-- 过滤系统
-- 灰斗系统
-- 预喷涂系统
-- 旁路系统
-- 喷水降温系统
-- 布袋除尘器岛范围内的钢结构、楼梯和平台
-- 保温和油漆
-- 检修起吊设施
-- 电气
-- I&C设备
-- 采暖、通风、除尘及空调
-- 供排水系统
-- 通讯工程
-- 检测仪器、仪表
-- 消防
-- 火灾报警及控制系统
-- 除尘器基础为混凝土立柱，除尘器本体与混凝土立柱之间的钢结构短柱由投标方提供。
在本技术规范书中关于各系统的配置和布置等描述是招标方的基本要求，仅供投标方参考，并不免除投标方对系统设计和布置等所负的责任。投标方应根据自身的工艺特点，对所需的各个系统进行详细的描述。
5.布袋除尘器本体
1） 每台除尘器的进口都应配备多孔板或其他形式的均流装置（采用耐磨材质），以保证烟气的均匀性并可进行预除尘。
2） 除尘器箱体成形后应光滑平整，不允许有明显凹凸不平现象，内部筋板布置合理，保证箱体强度和刚性。除尘器本体设计密封、坚固。
3） 设备支撑件的底座应考虑到地震力加速度对它的作用。
4） 外壳应充分考虑到膨胀要求。
5） 每台除尘器都应有结构上独立的壳体。
6） 壳体应密封、防雨、壳体设计应尽量避免死角或灰尘积聚区，且顶部不积水。
7） 除尘器上应设有必要的检修人孔和通道。园形人孔门直径不小于Φ600mm，矩形人孔门不小于450mm×600mm。
8） 所有平台均设栏杆和护沿，平台载荷应为4KN/m2。
9） 扶梯应能满足到各层需检修和操作的作业面，扶梯载荷应为2KN/m2。扶梯宽度为800mm，角度不大于45°。
10） 由零米到本体的第一层平台的扶梯由投标方设计供货。
11） 花板开孔采用冲压工艺，位置要求准确，与理论位置的偏差不得大于±0.05mm，确保两孔洞的中心距离误差在±1mm。花板孔洞制成后焊接加强筋时，筋板布置合理。
12） 焊接后通过整形确保花板平整，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=3.2。滤袋与花板的配合合理，滤袋安装后，必须严密、牢固不掉袋、装拆方便。
13） 除尘器的所有连续焊缝应平直，不允许有虚焊、假焊等焊接缺陷并采用自动焊进行焊接，焊缝高度满足设计要求，并进行煤油渗漏试验。箱体和灰斗采用连续焊接，保证焊接的强度和密封性符合相应行业标准。焊接后的焊缝应进行清理焊接和飞溅物，不允许有明显的焊渣、飞溅物和锈末，一旦清除就涂刷底漆。关键部位用手提砂轮机修磨焊缝和飞溅物。
14） 除尘器笼骨采用自动流水线制作，焊接点牢固、无毛刺，采用喷涂工艺，保证笼骨耐磨、耐腐。滤袋框架碰焊后必须光滑、无毛刺，并且有足够的强度不脱焊。投标方提供滤袋框架材质
15） 除尘器所有孔、门制作及装配结束后，进行密封试验，确保无变形、无泄漏。
16） 除尘器所用钢材分加工前和涂装前两次机械除锈（Sa2.5级）。
17） 除尘器滤袋应方便拆装、密封性好，安装可靠性高，滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不小于10mm。
18） 除尘器下部封闭由投标方统一考虑，完成整体设计，除尘器钢架应能承受其荷载。
19）除尘器所需烟气粉尘、温度等测点及其附属设施（测点座、测点平台及通往平台的扶梯等）均由投标方设计并供货。
20） 材料要求
· 除尘器本体采用型钢、钢板结构，材质为Q235B（交货时提供钢板材料质量证明书）。
·滤袋材质与寿命：滤布采用防水、防油、防腐、抗氧化，耐温190℃以上聚苯硫醚（PPS）+聚四氟乙烯(PTFE) 浸渍处理，单位重量≥550g/m2，有效使用寿命≥30000小时。投标方提供滤袋材质。
5.1清灰系统
1）为减少清灰对滤袋的损伤，清灰压力应尽量小，清灰气源应具有减少氧含量及温差等对滤袋不利影响的措施。
2）清灰控制应采用定阻力自动控制，差压仪应选用进口设备，可靠运行寿命应>10年，并且应有压差显示和远程控制功能。
3）清灰控制应采用定阻力自动控制，差压仪应选用进口设备，可靠运行寿命应>10年，并且应有压差显示和远程控制功能。
4）清灰系统的设施应符合使用要求，工作性能应稳定可靠。
5）袋笼应联接牢固，表面光滑，并作防腐处理；袋笼应拆装方便，安装后的滤袋底部应有合适的间距，互相不得接触。
6）清灰系统主要部件须进行预组装试验。
5.2灰斗系统
1）灰斗及排灰口的设计应保证灰尘能自由流动排出灰斗。灰斗的贮存量应按招标方提供的有效容积不小于25m3进行设计，但灰斗荷载应按灰斗最大可能的储灰量设计。并考虑灰斗吊挂除灰设备和输灰管道的荷载(约3吨/斗)。灰斗的结构设计应充分考虑这些荷载要求。
2）灰斗斜壁与水平面的夹角不应小于60°。相邻壁交角的内侧，应作成圆弧型，圆角半径大于200mm，以保证灰尘自由流动。
3）灰斗应有良好的保温措施，灰斗的加热采用电加热方式，使灰斗壁温保持不低于120℃，且要高于烟气露点温度5～10℃。选用的电加热器，应性能可靠，寿命不小于6万小时，并应设置恒温装置，以保持电加热器安全、稳定运行。电加热器布置由投标方负责设计、供货。
4）灰斗应设有防止灰斗内灰流粘结或结拱的设施。
5）灰斗设有高、低料位指示。投标方应考虑招标方人员能对料位计方便安装和维护。
6）每只灰斗应设一个300mm×300mm排灰口，并且设一个不小于450mm×600mm方形人孔门。
7）垂直于气流方向灰斗数不小于2列。每只灰斗只设一个排灰口。每只灰斗应有一个密封性能好的捅灰孔并便于操作。
8）灰斗下除尘器场地0m留有布置干除灰设备及管道位置。（灰斗下电动卸灰阀---螺旋输送机---干灰散装机由供货方完成）
5.3 起吊设施
投标方应根据自身的工艺特点设置必要的检修起吊设施，请详细描述起吊物名称、重量、起吊方式等。
5.4 烟气系统和旁路系统
1）要求除尘器设置最可靠的冷风系统，当锅炉尾部烟气的温度升高影响滤布寿命时，冷风系统开启，使冷空气能够充分与烟气混合从而降低烟气温度，同时避免局部过冷腐蚀，保证滤布和引风机的安全。
2）要求除尘器设置可靠的旁路系统，在烟气温度不能有效降低时，开启旁路系统，使高温烟气直接由旁路系统流出除尘器以保证滤布的安全。
3）除尘器应设有旁路阀，且采用温度自动控制，旁路阀的泄漏率为零，应保证旁路阀开关灵活，控制可靠，并应具有防止积灰影响阀门关闭不严或打不开的技术措施。
4）除尘器进、出口截止阀运行期间必须保证操作灵活，开关到位，关闭严密，泄漏率不大于1%，不得出现关不上，打不开的现象，应说明技术保证措施
5） 以上两个系统的控制纳入除尘器控制内。
5.5 喷水降温系统
喷水降温只能作为暂时应急措施，不能作为保护滤袋寿命的常规手段。
1）为保护滤袋，要求设置一套温度自动控制喷水降温装置，当锅炉烟气出现超温状态时，该装置自动启动。
2）喷水部位应离滤袋安装部位有足够距离，雾化效果良好，以便降温水到达滤袋之前及时蒸发，不影响滤袋寿命。
3）喷水降温系统应充分考虑到结垢可能堵塞喷嘴，并采用必要措施，布置在烟道内部的管道应做防磨处理。
4） 投标方提供所需减温水的水质要求及水量、温度、压力等参数值。
5.6 保温及防雨
1、保温材料的选择及设计符合最新版DL/T5072《火力发电厂保温油漆设计规程》的要求。
2、投标方应提供所有供货范围内的保温设计及外护板设计。并提供保温材料、外护板和连接的金属件及保温安装。
3、除尘器本体采用压型彩色钢板外护板，压型彩色钢板外护板的性能要求如下：
1）彩色压型板的表面涂层应在至少20年内经得起风沙的磨损，雨水及冷凝水的腐蚀，冻融作用的损害及污染空气中化学物质的腐蚀，不脱落，不开裂。至少20年免维护、不漏水、不积水、不起皮、不退色，并均能抵抗温度变化及其他极端气候。
2）彩板供应商保证涂层性能至少20年免维护，如达不到保证年限20年，投标方要承担由此产生的一切直接和间接的费用。
3） 连接接点应采用可靠的接点形式，连接接点及附件应满足至少20年免维护。
4） 抗震：构造按0.05g水平加速度设防。
5） 彩板及连接件应考虑荷载产生的压力和风吸力的作用。
6） 对以上所供材料应满足安装两套机组之所需，并备有足够的裕量。
7） 除尘器顶部保温层上应有可以行走的地方，投标方应提供防护措施。
8） 外罩应充分反映户外设备的特点，并考虑防雨措施。
5.7清灰系统
清灰系统的阀门应选用性能可靠的产品，保证正常运行状态下的可靠性。
5.8钢结构
1）除尘器的钢结构设计温度为300℃。
2）当锅炉尾部燃烧时，除尘器应允许在350℃正压条件下运行30分钟而无损坏。
3）除尘器钢结构应能承受下列荷载及其组合作用：
· 除尘器荷载(自重、保温层重、附属设备、最大存灰重等)
·地震荷载
· 风载
· 雪载
· 检修荷载
·正、负压运行作用的荷载
·经买、卖双方商定的部分烟道、灰斗系统管道及沿除尘器钢柱四周布置的管道等的荷重
· 除尘器封闭荷载
· 除尘器钢结构考虑招标方电缆桥架荷载
4）除尘器支承结构应是自撑式的，能把所有垂直和水平负荷转移到柱子基础上，任何水平荷载都不能转移到别的结构上。
5）除尘器壳体及灰斗壁厚度不小于5mm。
6）钢结构的设计应简化现场安装步骤，尽量减少现场焊接。
7）除尘器基础为混凝土立柱(卖方需提供相关的土建条件图)，支架采用钢结构，主要梁柱应优先采用H型钢。
8）平台扶梯设计要求：投标方供货范围内所有在需要维护和检修的地方均应设置平台和扶梯，平台扶梯的设计应满足GB4053.1～GB4053.4中的要求。
5.9预涂灰系统
除尘器入口应设有预涂灰系统，应具有预涂灰方便、均匀的特点。
5.10 管道系统设计要求
布袋除尘器岛内的管道系统布置应做到简捷美观便于安装维护，流速合理，强度和刚度足够，应特别注意防振动、防磨损、防腐蚀和防堵塞。
5.11其它
1） 所有设备必须满足气象条件和其他环境条件的要求，安装在室外的设备都应配备防雨、防腐措施。
2） 自动控制需要的全部阀门、配件和挡板应配有执行器。
3） 所有设备，包括烟道、膨胀节等应能承受上游设备发生故障时产生最大温度引起的热应力和机械应力。
4） 所有设备，包括烟道的设计应考虑最小和最大运行压力，以及事故情况下的安全裕量。
5） 选用的材料应适于运行条件。应充分估计腐蚀余量。
6 电气系统
·投标方应根据除尘系统工艺要求和设计规定统一规划设计布袋除尘器区域的低压电气系统，并在投标时提出基本设计方案。
·动力中心（PC）、控制中心和低压干式变压器布置在单独的配电间内（除尘器下部）。
是否设置保安段，应根据工艺设备而定。供方应根据系统的工艺特点提出保安负荷。
·布袋除尘器的电气系统接线除应满足工艺系统的运行要求外，还应满足下列基本要求：
·满足对用电设备供电所必要的可靠性和电能质量要求
·接线简单、清晰、操作简便
·运行灵活、检修方便
·投资少、运行费用低
6.1 电源
1）投标方应提供电源所带负荷容量，电源为交流380V/220V，50HZ，三相四线制。
2）投标方设备所需的直流电源或其他交流电源，由投标方通过招标方提供的交流电源自行解决，并由投标方提供所需电源的总负载。
3）当电源电压、频率在下列范围内变化时,所有电气设备和控制系统应能正常工作：
交流电源(+10%～-10%)Ue、频率50±2%赫长期；
电动机回路电压要求：
配 电 回 路
正 常 运 行 时
正常起动时
自起动时
母线最低电压
95%
70%
60%
照明回路电压要求：
配 电 回 路
正 常 运 行 时
短 时
母线最低电压
95%
93%
4） 电源可允许的最大不平衡负荷为5千伏安。投标方在产品电路设计上应尽量使电源的三相负荷保持平衡。
6.2 控制柜
1） 除尘控制柜电源开关应能在除尘控制室进行程序控制。
2） 控制柜采用PLC控制，设置差压及定时清灰控制方式并设压力、温度、料位、滤袋检漏等报警功能，卖方提供的程序控制系统符合常规配置要求。
3）卖方提供除尘器气源储气罐进口法兰以后的空气系统全部设备（含逆止阀、总进气阀）。除尘器底部设储气罐1个。气源由设计院统一考虑，买方自理。
4)除尘器设有滤袋检漏装置，出风口布置浊度仪。
5)除尘器设有压力、温度检测。
6)卖方提供的所有电机、盘、柜、盒等的防护等级应达到IP54。
6.3备用柜
交付使用的0.4kV开关柜及配电箱（柜）应有至少15％（包含各种容量不足一回按一回设置）的备用回路,备用回路应完成全部接线。
6.4 就地控制箱
与工艺流程无关的负荷（不重要的设备）可以通过就地控制箱操作，根据需要确定是否进入PLC。
就地控制箱带有塑料外壳，也可采用经热浸镀锌处理的外壳，安装于墙上或经过热浸镀锌处理的支架上。防护等级至少应达到IP54。
控制箱必须装有必要的进线隔离开关、断路器、辅助继电器、接触器、过流继电器、端子排、接地端和电缆连接单元。箱内元件采用施耐德电气公司或ABB公司产品，同时应满足短路时动热稳定的要求。
6.5 防雷接地系统
1）接地系统
接地系统，应符合GB、DL标准的相关要求。扁钢接地导体之间应按规程要求焊接。
2)防雷系统
防雷保护系统的布置、尺寸和结构要求应符合相关的GB、DL标准。除尘器区域内的防雷保护应根据需要设计和安装。
6.6 照明
1) 照明系统
照明系统由以下三个独立子系统组成：
a）正常交流（AC）照明系统；
b）事故交流（AC）照明系统；
c) 交流照明系统采用380/220V（三相四线制）中性点直接接地系统。
2) 照明配电箱
a) 安装在室外的照明配电箱，其外壳防护等级必须达到IP55；安装在其余场所的照明配电箱，其外壳防护等级为IP54。
b) 照明箱内应设接地母线和零母线。
c) 为确保设备安全运行和方便维修，箱体应设双层保护门。同时应具有检修门的开启和元件整体取出的措施。
d) 照明箱内应有20%的备用回路和10%的剩余空间。
3) 检修电源箱
防护等级：安装在室外的检修箱，其外壳防护等级必须达到IP55；安装在室内的检修箱，其外壳防护等级为IP54。
注明：控制系统中就地指示仪表（压力、温度等）其精度等级不低于1.5级。
7 技术资料及交付
7.1卖方提供的资料使用国家法定计量单位，语言为中文。
7.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。
7.3卖方资料的提交及时充分，满足工程进度要求。在合同签订后的10个工作日内将每套除尘器设备技术资料目录标有“●”者交付买方及设计院的资料各2套，电子版各1套。其中电子文件中的图形文件要能与AutoCAD 2004版本兼容。合同签订15个工作日给出全部施工图图纸（如设计院及买方需要，应保证及时提供需要的资料）。
7.4 对于其它没有列入合同技术资料目录，却是工程所必须的文件和资料，一经发现，卖方也应免费提供。本期工程后续设备如有改进时，卖方应及时免费提供新的技术资料。
7.5工艺系统设计及结构设计完成后由招投双方共同组织审查通过后投入生产。
7.6技术资料目录
●除尘器产品设计说明书(合同签订后的10个工作日内)
●除尘器外形接口图(合同签订后的10个工作日内)
●管路系统接口图(合同签订后的10个工作日内)
●设备底座钢结构详图(合同签订后的10个工作日内)
●电气负荷图(合同签订后的10个工作日内)
平台和扶梯总图
保温设计图及保温材料清单
●除尘器设备总图(合同签订后的10个工作日内)
分项组件图
整套设备的施工图及设备清册
●除尘器基础负荷图(合同签订后的10个工作日内)
●除尘器基础安装说明书（附图）(合同签订后的10个工作日内)
装运方式和现场存放保管说明书
设计院根据卖方的需要提供必需的设计和接口相关资料。
除尘器安装、运行和维护说明书。
P&ID图及其仪表清单
控制系统设计说明
系统组态框图
控制设备、控制阀门和仪表型号
I/O点清单
盘、柜尺寸及内部布置图
控制电源和气源系统图
原理接线图和端子排出线图
I/O模块接线图
电缆、导管、阀门材料等订货清册
盘内接线图
仪表设备安装详图
系统操作说明（SOD）
整套设备电气及控制原理图、控制系统要求说明。
其他随机资料、产品合格/检验证书等技术资料
7.7 卖方在每套除尘器设备完成168小时试运行后20天，提供给买方以下中文技术文件4套/每套除尘器设备给买方作为竣工资料（电子版一套）：
A.质量证明文件；
B.安装、调试、运行、维护、检修使用说明书，包括设备结构特点、安装程序和工艺要求、起动调试要领、运行操作规定和控制数据、定期校验和维护说明等。
C.设计修改变更单。
D.检验记录、试验报告及质量合格证等 出厂报告、安装验收记录、有关试验及调试报告。
E.设备总图、分图、和必要的零件图、易损零件图，、配件总清单、计算资料等。
7.8对邮寄的每一包资料内应附有技术资料的详细清单一式2份，标明技术资料的序号、文件项号、名称和页数。
8 技术服务
8.1技术服务的内容
在合同生效后，卖方将为买方提供的锅炉电袋除尘器的以下工作提供技术服务：
现场服务：内容包括电袋除尘器的(A)安装(B)试运行(C)调试(D)性能试验。
卖方委派有能力的、合格的、有资质的现场服务工程师到买方设备现场提供安装、试运行和调试等技术服务。
8.2技术服务的要求
8.2.1卖方的现场服务工程师在其各自的专业范围内将对买方的技术人员在设计、安装、机械试验、调试和性能试验提供咨询和技术指导。对买方提供的重要建议和技术咨询指导以书面的形式提出。
8.2.2卖方的现场服务工程师在买方的要求下将清楚地详细解释在合同范围内的技术文件和买方技术人员认为需要解释的其他不损害卖方利益的问题。
8.2.3卖方的现场服务工程师的工作期间和到达及离开工作现场前日期，将由双方通过友好协商按照施工现场的实际需要来决定。
8.2.4卖方现场试运和调试工程师或卖方的其他相关设计、工程技术人员有义务对买方的运行人员、工程技术人员等进行培训。
9 投标方工艺描述
投标方应根据自身的工艺特点，对所需的各个工艺系统进行详尽的描述，该描述至少应包括以下内容： 烟气系统，灰斗系统，过滤系统，清灰系统，预喷涂系统，旁路系统，喷水降温系统，电气系统控制系统。
10 采用的标准及规范
投标方应提供设计制造的规范、规程和标准等清单。设备的设计和制造，应符合现行使用的国家有关标准和原部颁标准。引进技术采用的相关标准也可被接受。这些标准和规范至少包括：
· 燃煤电厂除尘器技术条件 DL/T514
· 钢结构设计规范 GBJ17
· 建筑钢结构荷载规范 GBJ9
· 建筑抗震设计规范 BJ11
· 固定式钢斜梯 GB4053.2
· 固定式工业钢平台 GB4053.4
· 火力发电厂热力设备和管道保温油漆设计技术规定 SDGJ59
· 工业企业噪声控制设计规范 GBJ78
· 焊接接头的基本型式与心尺寸 GB985--986
· 碳素结构钢和低合金冷轧薄板及钢带 GB1153
· 普通碳素结构钢低合金结构钢热轧厚钢板技术条件 GB3274
· 优质碳素结构钢钢号和一般技术条件 GB699
· 发电厂、变电所电缆选择与敷设设计规程 SDJ26
· 网络通讯协议
·集中控制装置通用技术条件 GB11920
·火力发电厂设计技术规程 DL 5000
·电力工程电缆设计规范 GB50217
·火力发电厂和变电所照明设计技术规定 DLGJ 56
·交流电气装置的接地 DL/T 621
·火电厂大气污染物排放标准 GB13223
·锅炉大气污染物排放标准 GWPB3
·锅炉烟尘测试方法 GB/T5468
·袋式除尘器安装要求验收规范 JB/T8471
·袋式除尘器用滤料及滤袋技术条件 GB12625
·袋式除尘器性能测试方法 GB12138
·分室反吹袋式除尘器技术条件 ZBJ88012
·电器装置安装工程施工技术条件 GBJ232
除上述标准外，投标方设计制造的设备还应满足下列最新版本规程 (但不低于)的有关规定：
电力部《火力发电厂基本建设工程启动及竣工验收规程》
电力部《电力建设施工及验收技术规范》（锅炉机组篇、焊接篇）
电力部《火电工程启动调试工作规定》
电力部《电力工业锅炉压力容器监察规程》
电力部《电力工业锅炉压力容器检验规程》
劳动部《蒸汽锅炉安全技术监察规程》（与电力部《电力工业锅炉压力容器监察规程》有矛盾者，以电力部的为准）。
电力部《火力发电厂设计技术规程》
如果本标书中存在某些要求高于上述标准，则以本标书的要求为准。
