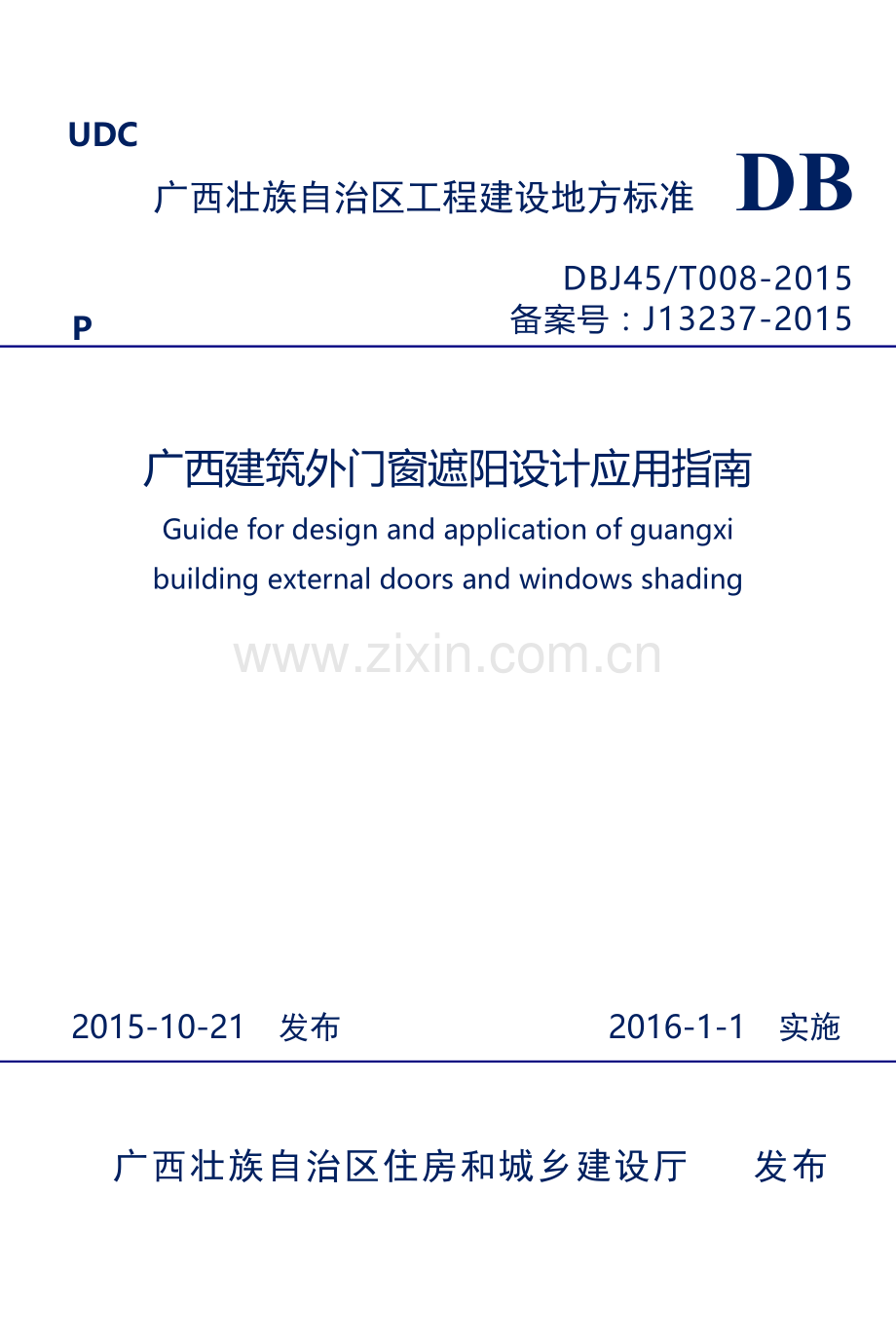

UDC
广西壮族自治区工程建设地方标准 DB

DBJ45/T008-2015
备案号：J13237-2015

P

2015-10-21 发布 2016-1-1 实施

广西建筑外门窗遮阳设计应用指南
Guide for design and application of guangxi building external doors and windows shading

广西壮族自治区住房和城乡建设厅 发布

广西壮族自治区工程建设地方标准
广西建筑外门窗遮阳设计应用指南
Guide for design and application of guangxi building
external doors and windows shading

DBJ45/T008-2015

批准部门：广西壮族自治区住房和城乡建设厅
主编单位：广西壮族自治区建筑科学研究设计院
实施日期：2016年1月1日

广 西 南 宁

关于批准发布广西工程建设地方标准
《广西建筑外门窗遮阳设计应用指南》的通知

桂建标﹝2015﹞45号

各设区市住房城乡建设委（局），各有关单位：
由我厅批复立项，广西建筑科学研究设计院主编的广西工程建设地方标准《广西建筑外门窗遮阳设计应用指南》已获专家评审通过，现予批准发布。标准编号和名称如下：
DBJ45/T008-2015 广西建筑外门窗遮阳设计应用指南
该标准自2015年10月21日发布，2016年1月1日起实施。
该标准由广西壮族自治区住房和城乡建设厅负责管理，广西建筑科学研究设计院负责具体技术内容解释。

广西壮族自治区住房和城乡建设厅
2015年10月21日

关于同意广西壮族自治区《旋挖钻孔灌注桩施工技术规程》等地方标准备案的函

建标标备﹝2015﹞203号

广西壮族自治区住房和城乡建设厅：
你厅《关于报送工程建设地方标准〈旋挖钻孔灌注桩施工技术规程〉材料备案的函》和《关于报送工程建设地方标准<广西建筑外门窗遮阳设计应用指南>材料备案的函》，收悉。经研究，同意该2项标准作为“中华人民共和国工程建设地方标准”备案，其备案号为：
旋挖钻孔灌注桩施工技术规程 J13236-2015
广西建筑外门窗遮阳设计应用指南 J13237-2015
该2项标准的备案号，将刊登在国家工程建设标准化信息网和近期出版的《工程建设标准化》刊物上。

中华人民共和国住房和城乡建设部标准定额司
2015年11月6日

前 言
广西大部分属于夏热冬暖地区，北回归线穿过广西中部，对建筑物来说，外窗的夏季隔热十分重要。通过分析广西全区的日照特点可知，采取适当的外遮阳措施是一种可行的建筑节能手段。广西对建筑外遮阳的研究尚未能深入开展，大部分设计师在进行相关设计时，参考基于以广州为代表的夏热冬暖地区气候模型的遮阳构配件，不能很好涵盖广西的自身特点。
除了技术因素，外遮阳的设计使用还需考虑寿命长短、维护是否方便、耐候性如何、是否安全等因素。不同形式的外遮阳具有不同的使用寿命，如混凝土挑板这种最简单的外遮阳形式，其使用寿命基本可以与建筑物相当；可调节外遮阳主要由不锈钢、铝合金及抗晒织物组成，抗晒织物的寿命是影响其寿命的主要因素，织物的使用寿命由五年到十多年不等。经常对外遮阳设施进行维护可以延长其使用寿命，外遮阳系统的可维护性亦是评价其价值的指标之一。根据广西的气候特点，采用具有良好耐候性的外遮阳系统非常有必要。欧美国家的建筑采用外遮阳技术具有较悠久的历史，解决上述问题的手段之一就是因地制宜地参考其先进经验。在具有广西本地特色的相关问题上，还需要进行深入的调查研究，使外遮阳技术真正广泛地应用到广西的实际建筑工程中。
本指南立足于广西气候、环境、资源、经济、文化等方面的特点，结合外遮阳系列国家、行业和相关地方标准的要求，提取适合广西的普遍策略，形成《广西建筑外遮阳本地化策略表》。同时，广泛收集区内外的遮阳产品与遮阳措施，国家、行业及其他省市的建筑遮阳类标准及标准图集，以及相关遮阳方面的研究论文，并与遮阳技术成熟的厂家和设计单位进行相关咨询与技术交流，分析整理得出适用于广西的建筑外遮阳技术应用指南，以便于指导设计人员进行建筑外遮阳设计和技术选型，进而得出科学、合理的外遮阳建筑应用方案。
本指南的编制依据桂建标〔2012〕41号文的要求而开展，指南编制组在经过广泛调查研究后，认真总结实践经验，结合本地区的气候特点和经济技术发展水平编制完成。
本指南的主要技术内容包括建筑外遮阳的基本概念、建筑外遮阳的种类、广西适用的建筑外遮阳设计选用要点等。
本指南由广西壮族自治区住房和城乡建设厅负责管理，由广西壮族自治区建筑科学研究设计院负责具体技术内容的解释。由于本指南为首次编制，疏漏之处在所难免，请各相关人员在使用过程中，结合工程实践，认真总结经验，积累资料，如发现需要修改和补充之处，及时将意见及有关资料交给编制组（地址：南宁市北大南路17号，邮政编码：530005，电话：[phone]），以供今后修订时参考。
本指南主编单位：广西壮族自治区建筑科学研究设计院
本指南参编单位：广西绿色建筑节能中心有限责任公司
本指南主要起草人员：李云舟 朱惠英 何少剑 陆世登
梁丽欣 陈群毓 庞耀国 雷彤彤 莫莉红 覃 夏 陈诺炯 谭狄娜
本指南主要审查人员：张经纬 康 勇 孔穗虹 张 霖 朱 彤 桂文清 陈旭能
目 次

1 总 则................................................1
2 建筑外遮阳基本概念和遮阳系数计算法...................2
2.1建筑外遮阳的概念..................................2
2.2遮阳系数计算方法..................................2
2.3夏季和冬季建筑外遮阳系数的简化计算方法............7
2.4其他类型遮阳的外遮阳系数简化计算方法.............11
3 建筑外遮阳的种类....................................13
3.1常见的固定外遮阳形式.............................13
3.2活动外遮阳.......................................17
3.3建筑外遮阳在广西地区的适用性研究.................23
3.4广西适用的建筑外遮阳形式小结.....................25
4 广西适用的建筑外遮阳设计选用要点....................27
4.1 基本选用要点.....................................27
4.2 固定外遮阳设计选用要点...........................29
4.3 可调节建筑外遮阳设计选用要点.....................37
5 结语................................................65
附录A 编制说明......................................66
附录B 遮阳板数据计算................................71

Contents
1 General Provisions..................... ..................... ...............................1
2 Basic Concept of Building External Shading ..................................2
2.1 Concept of Building External Shading........................................2
2.2 Calculation Method for Shading Coefficient...............................2
2.3 Simplified Calculation Method for Building External Shading Coefficient in Summer and Winter....................................................7
2.4 Simplified Calculation Method for Other Types External Shading Coefficient..........................................................................11
3 Types of Building External Shading .............................................13
3.1 Common Fixed External Shading..............................................13
3.2 Movable External Shading..................... ...................................17
3.3 Application Study on Building External Shading in Guangxi..................... ..................... ..................... ..........................23
3.4 Brief Summary of Guangxi Applicable Fixed External Shading.. ..................... ..................... ..................... ........................25
4 Selection Points of Building External Shading suitable for Guangxi..................... ..................... ..................... ..............................27
4.1 Basic selection points..................... ..................... .....................27
4.2 Selection Points for Fixed External Shading..............................29
4.3 Selection Points for Movable External Shading........................37
5 Conclusion..................... ..................... ..................... ....................65
Appendix A Edition Statement..................... ...............................66
Appendix B Sun Shading Panel Data Calculation .......................71

1总 则
1.1 为了促进广西合理使用建筑门窗外遮阳技术措施，降低建筑能耗，改善建筑室内的热环境，编制本指南。
1.2 本指南适用于广西新建和扩建的建筑外门窗遮阳。
广西属于夏热冬暖地区，夏季炎热漫长，太阳辐射强烈，强烈的太阳光直射在严重影响建筑室内热环境的同时，还增加了建筑的空调能耗。采用恰当的建筑外遮阳措施，不但可以降低建筑物的能耗，还可以改善室内的热环境。合理使用建筑外遮阳技术是包括广西在内的夏热冬暖地区的一项重要建筑节能技术措施。
1.3 建筑外遮阳可以分为三类，即利用绿化的外遮阳、结合建筑构件处理的外遮阳以及专门设置的外遮阳。针对窗口的遮阳主要是后两种。结合建筑构件的外遮阳可以分为四类，即水平式遮阳、垂直式遮阳、挡板式遮阳以及综合式遮阳。专门设置的遮阳种类繁多，有卷帘遮阳、织物遮阳、百叶帘遮阳、木格栅遮阳、铝合金格栅遮阳、铝合金机翼遮阳、中空百叶玻璃等。上述遮阳技术亦可划分为固定外遮阳和活动外遮阳两大类。各类外遮阳形式具有不同的使用特点和不同的遮阳特性，如织物遮阳装配便捷、美观大方，如果设计合理则节能性能好，但耐久性受织物自身性能限制；固定水平遮阳造价低廉，夏季可以起到一定的遮阳效果，但冬季遮挡了太阳直射辐射进入室内，从而增加冬季采暖能耗。在广西的气候特性下，外遮阳材质的选择尤为重要，如广西的湿度较大，不适合采用易生锈的金属作为外遮阳材质。本指南针对不同形式的门窗外遮阳技术，研究了其在广西建筑中的适用性。

2 建筑外遮阳基本概念和遮阳系数计算方法

2.1建筑外遮阳的概念

对太阳能有遮蔽作用的建筑外围护结构构件和装置。这种对太阳光线中热辐射的阻隔，可通过建筑外围护结构材料本身的特质（如玻璃等透明材料），也可通过附加在外围护结构的内、外构造和装置来实现（如内、外遮阳百叶或玻璃间层中的百叶等）。
建筑外遮阳装置的遮阳性能一般取决于其遮阳系数（SD）。遮阳系数是在给定条件下，透明围护结构的太阳光总透射比，与相同条件下相同面积的标准玻璃（3mm厚透明玻璃）的太阳光总透射比的比值。

2.2遮阳系数计算方法

2.2.1 整窗和玻璃幕墙自身的遮阳系数、可见光透射比应按现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151的规定计算。
2.2.2 不同气候区民用建筑的外遮阳系数应按现行国家标准《公共建筑节能设计标准》GB 50189、行业标准《严寒和寒冷地区居住建筑节能设计标准》JGJ 26、《夏热冬冷地区居住建筑节能设计标准》JGJ 134和《夏热冬暖地区居住建筑节能设计标准》JGJ 75计算，中间遮阳装置的遮阳系数可根据现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151的规定计算。
夏热冬冷和夏热冬暖地区外遮阳系数宜按下式计算：
(2.2.2-1)
(2.2.2-2)

式中：——外遮阳系数；
——外遮阳特征值； 时，取；
、——外遮阳的构造定性尺寸，按表2.2.2-1确定；
、——拟合系数，按表2.2.2-2选取。

表2.2.2-1 外遮阳的构造定性尺寸A、B
外遮阳基本类型
剖面图
示意图
水平式

垂直式

挡板式

横百叶挡板式

竖百叶挡板式

表2.2.2-2 夏热冬冷和夏热冬暖地区外遮阳系数计算用的拟合系数、
气候区
外遮阳基本类型
拟合系数
东
南
西
北
夏热冬冷地区
活动百叶帘遮阳和活动铝合金机翼遮阳（百叶水平）
冬

0.23
0.03
0.23
0.20

-0.66
-0.47
-0.69
-0.62
夏

0.54
0.56
0.56
0.56

-1.28
-1.32
-1.32
-1.32
活动铝合金机翼遮阳（百叶垂直）
冬

0.17
0.11
0.29
0.19

-0.61
-0.60
-0.73
-0.61
夏

0.16
0.45
0.13
0.73

-0.76
-1.00
-0.73
-1.3
格栅遮阳（水平式）

0.35
0.47
0.36
0.30

-0.75
-0.79
-0.76
-0.58
夏热冬暖地区
固定铝合金机翼遮阳（百叶垂直）和固定格栅遮阳

0.56
0.58
0.55
0.61

-1.31
-1.34
-1.29
-1.25
固定铝合金机翼遮阳（百叶垂直）

0.07
0.18
0.08
0.60

-0.32
-0.60
-0.35
-1.10
活动百叶帘遮阳和活动铝合金机翼遮阳（百叶水平）
冬

0.26
0.05
0.28
0.20

-0.73
-0.61
-0.74
-0.62
夏

0.56
0.58
0.55
0.61

-1.31
-1.34
-1.29
-1.25
活动铝合金机翼遮阳（百叶垂直）
冬

0.16
0.19
0.20
0.19

-0.59
-0.73
-0.62
-0.61
夏

0.15
0.28
0.15
0.74

-0.82
-0.87
-0.82
-1.40
格栅遮阳（水平式）

0.35
0.38
0.28
0.26

-0.69
-0.69
-0.56
-0.50
注：1 拟合系数应按有关朝向的规定在本表中选取。
2 对非正朝向的拟合系数，可取表中数据的插入值。
3本表来自国家建筑标准设计图集14J506-1的表1。

2.2.3 组合式遮阳装置的外遮阳系数，应为各组成部分外遮阳系数的乘积。
2.2.4 当外遮阳的遮阳板采用有透光性能的材料制作时，外遮阳系数应按式（2.2.4）修正。
（2.2.4）
式中：——采用可透光遮阳材料的外遮阳系数；
——采用不透光遮阳材料的外遮阳系数；
——遮阳材料的透射比，按表2.2.4选取。
表2.2.4 遮阳材料的透射比
遮阳用材料
规 格

织物面料
--
0.5或按实测太阳光透射比
玻璃钢类板
--
0.5或按实测太阳光透射比
玻璃、有机玻璃类板
深色：0<SCg ≤0.6
0.5
浅色：0.6<SCg≤0.8
0.8
金属穿孔板
开孔率： 0<φ≤0.2
0.15
开孔率：0.2<φ≤0.4
0.3
开孔率：0.4<φ≤0.6
0.5
开孔率：0.6<φ≤0.8
0.7
混凝土、陶土釉彩窗外花格
--
0.6或按设计镂空比例及厚度
木质金属窗外花格
--
0.7或按设计镂空比例及厚度
木质、竹质窗外帘
--
0.4或按设计镂空比例
注：1、SCg是透过玻璃窗的太阳光透射比，与3mm平板玻璃的太阳透射比的比值。
2、本表来自《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2012的表A.0.3。
2.2.5 外窗综合遮阳系数可按下式计算：
1 无外遮阳时
（2.2.5-1）
2 有外遮阳时
（2.2.5-2）
式中：——外窗综合遮阳系数；
——遮阳系数；
——外遮阳系数。
2.2.6 与外窗（玻璃幕墙）面平行，且与外窗（玻璃幕墙）面紧贴的帘式外遮阳、中间遮阳装置，其与外窗（玻璃幕墙）组合后的综合遮阳系数、传热系数应按照《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151的规定计算。

2.3夏季和冬季建筑外遮阳系数的简化计算方法

2.3.1 水平遮阳板的外遮阳系数和垂直遮阳板的外遮阳系数，可按式（2.3.1-1）、（2.3.1-2）、（2.3.1-3）和式（2.3.1-4）计算。
水平遮阳板：
夏季：
SDC·H = aCPF2+bCPF+1 （2.3.1-1）
冬季：
SDH·H = aHPF2+bHPF+1 （2.3.1-2）
垂直遮阳板：
夏季：
SDC·V = aCPF2+bCPF+1 （2.3.1-3）
冬季：
SDH·V = aHPF2+bHPF+1 （2.3.1-4）
式中： SDC·H——水平遮阳板夏季外遮阳系数；
SDH·H——水平遮阳板冬季外遮阳系数；
SDC·V——垂直遮阳板夏季外遮阳系数；
SDH·V——垂直遮阳板冬季外遮阳系数；
aC、bC、aH、bH ——系数，应符合表2.3.1的规定；
PF ——遮阳板外挑系数，为遮阳板外挑长度A与遮阳板根部到窗对边距离B之比。如图2.3.1-1，按式（2.3.1-5）计算。
（2.3.1-5）
2.3.2 综合遮阳为水平遮阳板和垂直遮阳板组合而成的遮阳形式，外遮阳系数值SDC 或SDH 应取水平遮阳板和垂直遮阳板的外遮阳系数的乘积。
2.3.3 挡板遮阳（包括花格等）为窗口前方设置和窗面平行的挡板（或花格等），或挡板与水平遮阳、垂直遮阳、综合遮阳等组合而成的遮阳形式的外遮阳系数应分别为挡板的外遮阳系数和由2.3.1条和2.3.2条确定的遮阳板外遮阳系数的乘积。

垂直遮阳
室内
室内
水平遮阳

A— 遮阳板外挑长度；B—遮阳板根部到窗对边距离
图2.3.1-1 遮阳板外挑系数PF计算示意图

表2.3.1 水平遮阳和垂直遮阳的外遮阳系数计算公式的有关系数
遮阳装置
系数
东
南
西
北
夏季
水平遮阳板
aC
0.35
0.35
0.20
0.20
bC
-0.65
-0.65
-0.40
-0.40
垂直遮阳板
aC
0.25
0.40
0.30
0.30
bC
-0.60
-0.75
-0.60
-0.60
冬季
水平遮阳板
aH
0.30
0.10
0.20
0.00
bH
-0.75
-0.45
-0.45
0.00
垂直遮阳板
aH
0.30
0.25
0.25
0.05
bH
-0.75
-0.60
-0.60
-0.15
注：其余朝向的外遮阳系数按等角度插值原则计算。
2.3.4 在典型太阳光线入射角下挡板的外遮阳系数应按式（2.3.4）计算：
（2.3.4）
式中：η——冬季或夏季的挡板轮廓透光比。为窗洞口面积扣除挡
板轮廓在窗洞口上阴影面积后的剩余面积与窗洞口面
积的比值；
η*——挡板构造透射比。为档板在给定的典型太阳入射角时的太阳辐射透射比。
挡板各朝向的轮廓透光比应按该朝向上的四组典型太阳光线入射角，采用平行光投射方法分别计算或实验测定，其轮廓透光比应取四个透光比的平均值。典型太阳入射角按表2.3.4选取。
表2.3.4 典型的太阳光线入射角（°）
窗口朝向
南
东、 西
北
1组
2组
3组
4组
1组
2组
3组
4组
1组
2组
3组
4组
夏季
高度角
0
0
60
60
0
0
45
45
0
30
30
30
方位角
0
45
0
45
75
90
75
90
180
180
135
-135
冬季
高度角
0
0
45
45
0
0
45
45
0
0
0
45
方位角
0
45
0
45
45
90
45
90
180
135
-135
180
2.3.5 典型遮阳材料和构造的太阳辐射透射比η*
2.3.5.1 混凝土、金属类挡板取0.1。
2.3.5.2 厚帆布、玻璃钢类挡板取0.4。
2.3.5.3 深色玻璃、卡布隆、有机玻璃类挡板取η*=0.6。
2.3.5.4 浅色玻璃、卡布隆、有机玻璃类挡板取η*=0.8。
2.3.5.5 金属或其它非透明材料制作的花格、百叶类构造取η*=0.15。

2.4其他类型遮阳的外遮阳系数简化计算方法

2.4.1 卷帘遮阳系统、织物卷帘遮阳系统的外遮阳系数简化计算方法
卷帘或织物卷帘遮阳系统，取卷帘或织物放下到外窗高度的2/3为其夏季外遮阳系数计算的特征尺寸，全部收起为其冬季外遮阳系数计算的特征尺寸。
卷帘和织物遮阳系统的外遮阳系数，夏季取0.33；冬季取1（“遮阳系数为1” 表示无任何遮挡）。
2.4.2 百叶帘、铝合金机翼和铝合金格栅遮阳系统的外遮阳系数简化计算方法。
外遮阳系数应按式（2.4.2-1）和（2.4.2-2）计算确定：
SD=ax2+bx+l （2.4.2-1）
x=A/B （2.4.2-2）
式中：SD —外遮阳系数；
x—外遮阳的特征值，当x>1时，取x=1；
a, b—拟合系数，按表1选取；
A、B—外遮阳的构造定性尺寸，按图2.4.2-1~2.4.2-6确定。
2.4.3 2.4.1条和2.4.2条规定的外遮阳计算均为遮阳材料不具有透光能力，当遮阳材料具有透光能力时，应按式（2.4.3）进行修正。
SD=1-（1-SD*）（1-） （2.4.3）
式中：SD*一外遮阳的遮阳板采用非透明材料制作时的外遮阳系数，
按本指南2.2.2条中原则取值或式2.2.2-1计算。
—遮阳板的透射比，按表2.2.4选取。

图2.4.2-1 百叶帘遮阳系数计算的特征尺寸
图2.4.2-2格栅水平遮阳系数计算的特征尺寸

图2.4.2-3格栅挡板式遮阳系数计算的特征尺寸
图2.4.2-4铝合金机翼（百叶水平）
遮阳系数计算的特征尺寸

图2.4.2-5铝合金机翼（百叶垂直）遮阳系数计算的特征尺寸

3 建筑外遮阳的种类

3.1 常见的固定外遮阳形式

常见的建筑固定外遮阳形式示例见表3.1。
表3.1 常见的建筑固定外遮阳形式示例
混
凝
土
构
件
遮
阳
照片或简图

遮阳系数SD
0.30~1.00
定义
现浇或预制混凝土板沿主体结构出挑的遮阳形式。根据与外窗位置的关系可分为水平遮阳、垂直遮阳和挡板遮阳三种形式。多种遮阳形式结合方式称为综合遮阳形式。
铝
合
金
格
栅
遮
阳
照片或
简图

遮阳系数SD
0.60～0.90
定义
在锯齿状的铝合金龙骨上， 咬扣铝合金叶片(扣板)形成的格栅式遮阳构件。
木
格
栅
遮
阳
照片或
简图

遮阳系数SD
0.30～0.90
定义
由木材制成呈现为杆件、叶片、花格形态用以遮挡太阳光的遮阳构件。
玻
璃
挡
板
遮
阳
照片或简图

遮阳系数SD
0.40～1.00
定义
窗口前方设置和窗面平行的玻璃挡板，通常与水平遮阳、垂直遮阳、综合遮阳组合构成的遮阳形式。

3.2 活动外遮阳

常见的建筑活动外遮阳形式示例见表3.2。

表3.2 常见的建筑活动外遮阳形式示例
铝
合
金
卷
帘
遮
阳
照片
简图

遮阳系数范围SD
0.33～1.00
定义
安装在建筑物外窗外侧，通过铝合金卷帘的上下叠收和伸展操作，得以遮挡、调节或接受太阳光辐射的帘式遮阳装置。
织
物
卷
帘
遮
阳
照片
简图

遮阳系数范围SD
0.33～1.00
定义
安装在建筑物外窗外侧，通过织物（聚酯涂层织物、玻璃纤维涂层织物、丙烯酸涂层织物）的上下叠收和伸展操作，得以遮挡、调节或接受太阳光辐射的帘式遮阳装置。
百
叶
帘
遮
阳
照片
简图

遮阳系数范围SD
0.30～1.00
定义
由成组金属叶片、帘片盒、提绳、电动或手动驱动机构、导轨（导索）、顶轨及底杆等部件组成，安装在建筑物外窗外侧，通过叶片的上下叠收、伸展、转动操作，得以遮挡、调节或接受太阳光辐射的帘式遮阳装置。
铝
合
金
机
翼
遮
阳
照片
简图

遮阳系数范围SD
0.30～0.90
定义
主要由铝合金百叶片、端盖、支撑边框、传动机构、与建筑物连接件、驱动系统及控制系统等部件组成，安装在建筑物外窗外侧，通过固定或调节叶片的角度，得以遮挡调节或接受太阳光辐射的构件式遮阳装置。
开
启
型
百
叶
门
窗
遮
阳
照片
简图

遮阳系数范围SD
0.30～0.90
定义
由百叶构成的可开启窗扇，有外开、推拉、折叠、上掀等开启方式，百叶材质多为铝合金和木质。部分百叶的角度具有可调节性。
中
空
玻
璃
内
装
可
调
百
叶
遮
阳
照片
简图

遮阳系数范围SD
0.30~0.90
定义
将铝合金百叶安装在中空玻璃内，通过磁力控制装置完成百叶的升降和翻转等功能，并将该百叶中空玻璃制品与节能门窗型材结合，具有良好的遮阳、保温、隔热、隔声、调节采光性能，同时具有良好的抗风压和免清洁维护性能。

3.3建筑外遮阳在广西地区的适用性研究

3.3.1 广西本地化特征
外遮阳的设计需本着“因地制宜”的原则。本指南充分吸收了《广西绿色建筑评价》标准编制研究课题对广西本地特征的相关研究成果，总结出的广西在气候、环境、资源、经济和文化等方面的特点如下：
（1）气候方面
a）气候温暖，夏季湿热漫长；b）日照适中，冬少夏多，区域分布不均；c）风频高，风向较集中；d）降水量丰富，季节分配不均。
（2）环境方面
a）旱涝和地质灾害频繁；b）空气质量较好；c）生物生长迅速，且种类繁多；d）低山、丘陵多，喀斯特地貌广布。
（3）资源方面
a）水资源丰富；b）耕地面积少，利用率低；城市建设用地分布不合理；c）水电资源丰富，煤、气资源缺乏；d）能源利用率低，潜力大；e）废弃物资源化综合利用和处理的水平较低。
（4）经济方面
a）经济发展水平较低；b）工业化和城镇化水平相对较低；c）依托中国—东盟博览会的国际交流平台和国家的北部湾发展规划、珠江—西江经济带发展规划和左右江革命老区振兴规划等战略，经济发展的后劲较大。
（5）文化方面
a）是少数民族自治区，但也是多民族聚集的地区；b）少数民族风情特点突出。
3.3.2 广西地方特点对建筑外遮阳的需求
广西地处湿热地区，冬季短暂，空调采暖需求相对较低，夏季建筑制冷是空调全年能耗的主要部分。而广西夏季的太阳辐射强烈，直射太阳光的热辐射成为该地区夏季室内过热、空调房间制冷能耗增大的重要原因。遮阳系数是直接影响遮阳效果的重要参数。
针对广西的本地化特征，对建筑遮阳的要求主要有：
（1）“气候温暖、夏季湿热漫长”。对遮阳的要求为提高遮阳效果；
（2）“日照适中，冬少夏多，区域分布不均”。对遮阳的要求为提高季节适应性；
（3）“风频高，风向较集中”。对遮阳要求为提高安全性；
（4）“降水量丰富，季节分配不均”。对遮阳要求为提高耐候性；
（5）“新能源利用率低，潜力大”。对遮阳要求为与太阳能应用相结合；
（6）“废弃物综合利用和处理的水平较低”。对遮阳的要求为提高可循环利用性；
（7）“经济发展水平较低”。对遮阳的要求为控制成本；
（8）“少数民族风情特点突出”。对遮阳的要求为突显民族特色。
3.3.3 建筑外遮阳技术的广西适用性评价
通过针对广西本地特征对建筑外遮阳的要求进行的详细分析整理及论证，得到了《广西建筑外遮阳本地化策略表》，见表3.3.3。

3.4 广西适用的建筑外遮阳形式小结

由表3.3.3的《广西建筑外遮阳本地化策略表》可知，广西地区较为适用的外遮阳技术主要有：混凝土挑板构件固定外遮阳、铝合金格栅固定外遮阳、木格栅固定外遮阳、铝合金卷帘遮阳、百叶帘遮阳、铝合金机翼遮阳、开启型百叶门窗活动外遮阳和中空玻璃内装可调百叶遮阳。

表3.3.3 广西建筑外遮阳本地化策略表

气候
资源
经济
文化
本地适用性评价
遮阳类型
本地
特征
气候温暖、夏季湿热漫长
日照适中，冬少夏多，区域分布不均
风频高，风向较集中
降水量丰富，季节分配不均
新能源利用率低,潜力大
废弃物综合利用和处理的水平较低
经济发展水平较低
少数民族风情特点突出
相关性能要求
遮阳效果
季节适
应性
安全性
耐候性
与太阳能应用结合
可循环性
成本
突显民族特色
适用等级
固定外遮阳
混凝土
挑板构
件遮阳
优
中
优
优
优
差
优
良
优
铝合金格栅遮阳
优
中
优
良
中
良
中
优
优
木格栅
遮阳
良
良
良
一般
一般
优
中
优
良
玻璃挡
板遮阳
一般
差
良
中
一般
一般
差
一般
差
活动外遮阳
铝合金卷帘遮阳
优
优
一般
中
差
良
差
差
一般
织物卷
帘遮阳
良
良
差
差
差
良
一般
差
差
百叶帘
遮阳
优
优
差
中
差
良
差
差
一般
铝合金机翼遮阳
优
优
一般
中
差
良
差
一般
一般
开启型百叶门窗遮阳
优
优
一般
良
差
中
