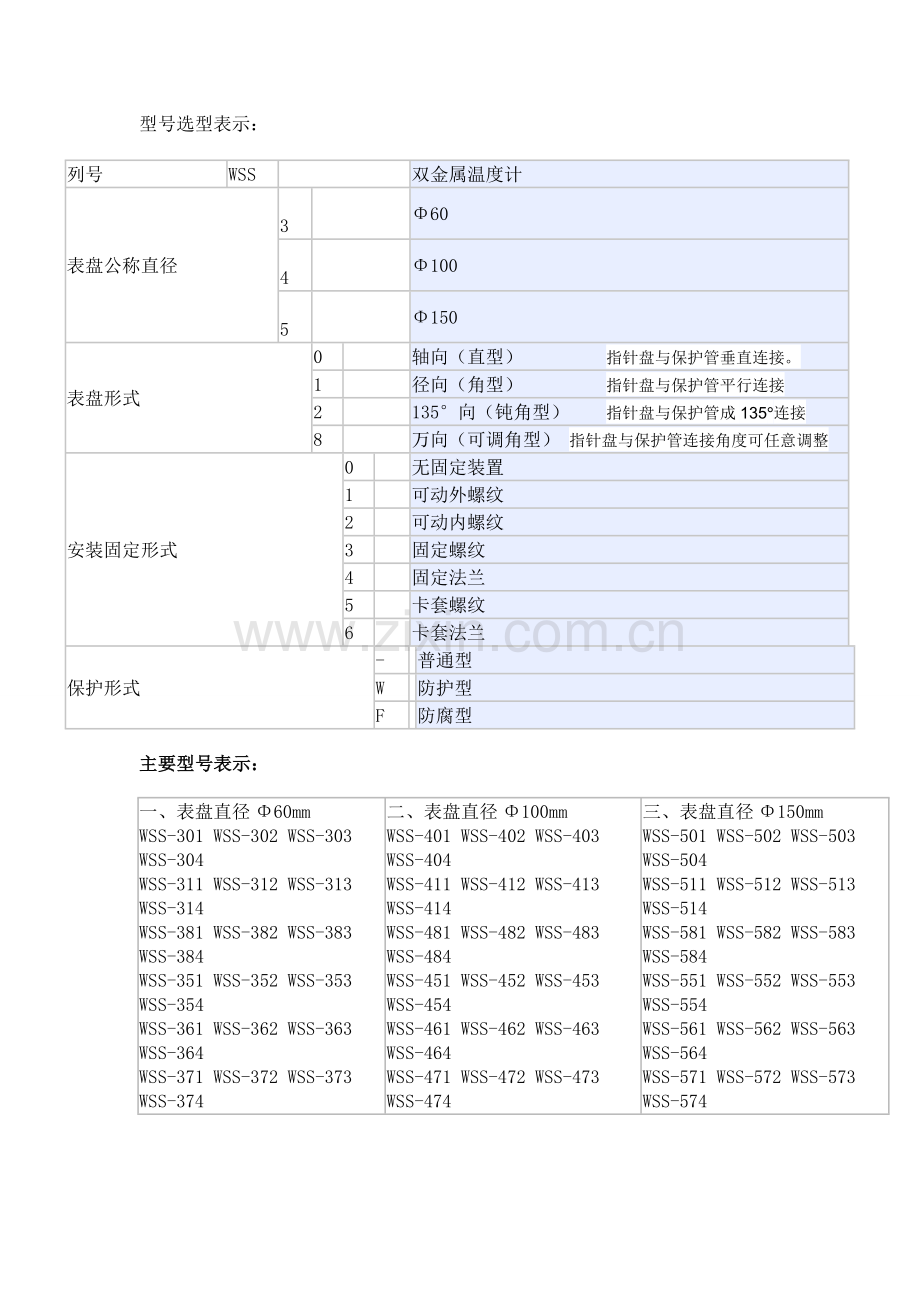

型号选型表示：列号 WSS 双金属温度计表盘公称直径 3 Φ60 4 Φ100 5 Φ150 表盘形式 0 轴向（直型）指针盘与保护管垂直连接。 1 径向（角型）指针盘与保护管平行连接 2 135°向（钝角型）指针盘与保护管成135°连接 8 万向（可调角型）指针盘与保护管连接角度可任意调整安装固定形式 0 无固定装置 1 可动外螺纹 2 可动内螺纹 3 固定螺纹 4 固定法兰 5 卡套螺纹 6 卡套法兰保护形式 - 普通型 W 防护型 F 防腐型主要型号表示：一、表盘直径Φ60mm WSS-301 WSS-302 WSS-303 WSS-304 WSS-311 WSS-312 WSS-313 WSS-314 WSS-381 WSS-382 WSS-383 WSS-384 WSS-351 WSS-352 WSS-353 WSS-354 WSS-361 WSS-362 WSS-363 WSS-364 WSS-371 WSS-372 WSS-373 WSS-374 二、表盘直径Φ100mm WSS-401 WSS-402 WSS-403 WSS-404 WSS-411 WSS-412 WSS-413 WSS-414 WSS-481 WSS-482 WSS-483 WSS-484 WSS-451 WSS-452 WSS-453 WSS-454 WSS-461 WSS-462 WSS-463 WSS-464 WSS-471 WSS-472 WSS-473 WSS-474 三、表盘直径Φ150mm WSS-501 WSS-502 WSS-503 WSS-504 WSS-511 WSS-512 WSS-513 WSS-514 WSS-581 WSS-582 WSS-583 WSS-584 WSS-551 WSS-552 WSS-553 WSS-554 WSS-561 WSS-562 WSS-563 WSS-564 WSS-571 WSS-572 WSS-573 WSS-574 轴向型双金属温度计型号测温范围精度等级保护管材料规格安装固定形式 D L WSS-330 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀 Φ60 75 100 150 200 300 400 500 750 1000 1500 2000 无固定装置 WSS-440 Φ100 WSS-500 Φ150 WSS-301 Φ60 可动外螺纹 WSS-401 Φ100 WSS-501 Φ150 WSS-302 Φ60 可动内螺纹 WSS-402 Φ100 WSS-502 Φ150 WSS-303 Φ60 固定螺纹 WSS-403 Φ100 WSS-503 Φ150 WSS-304 Φ60 固定法兰 WSS-404 Φ100 WSS-504 Φ150 WSS-305 Φ60 卡套螺纹 WSS-405 Φ100 WSS-505 Φ150 WSS-306 Φ60 WSS-406 Φ100 卡套法兰 WSS-506 Φ150 径向型双金属温度计型号测温范围精度等级保护管材料规格安装固定形式 D L WSS-310 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀 Φ60 75 100 150 200 300 400 500 750 1000 1500 2000 无固定装置 WSS-410 Φ100 WSS-510 Φ150 WSS-311 Φ60 可动外螺纹 WSS-411 Φ100 WSS-511 Φ150 WSS-312 Φ60 可动内螺纹 WSS-412 Φ100 WSS-512 Φ150 WSS-313 Φ60 固定螺纹 WSS-413 Φ100 WSS-513 Φ150 WSS-314 Φ60 固定法兰 WSS-414 Φ100 WSS-514 Φ150 WSS-315 Φ60 卡套螺纹 WSS-415 Φ100 WSS-515 Φ150 WSS-316 Φ60 WSS-416 Φ100 卡套法兰 WSS-516 Φ150 135°向型双金属温度计型号测温范围精度等级保护管材料规格安装固定形式 D L WSS-420 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀 Φ100 75 100 150 200 300 400 500 750 1000 1500 2000 无固定装置 WSS-520 Φ150 WSS-421 Φ100 可动外螺纹 WSS-521 Φ150 WSS-422 Φ100 可动内螺纹 WSS-522 Φ150 WSS-423 Φ100 固定螺纹 WSS-523 Φ150 WSS-424 Φ100 固定法兰 WSS-524 Φ150 WSS-425 Φ100 卡套螺纹 WSS-525 Φ150 WSS-426 Φ100 卡套法兰 WSS-526 Φ150 万向型双金属温度计型号测温范围精度等级保护管材料规格安装固定形式 D L WSS-480 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 套四氟防腐蚀 Φ100 75 100 150 200 300 400 500 750 1000 1500 2000 无固定装置 WSS-580 Φ150 WSS-481 Φ100 可动外螺纹 WSS-581 Φ150 WSS-482 Φ100 可动内螺纹 WSS-582 Φ150 WSS-483 Φ100 固定螺纹 WSS-583 Φ150 WSS-484 Φ100 固定法兰 WSS-584 Φ150 WSS-485 Φ100 卡套螺纹 WSS-585 Φ150 WSS-486 Φ100 卡套法兰 WSS-586 Φ150 1 概述采用双金属温度计与热电阻（偶）一体化的方式，既满足了现场测温的需求，又满足了远距离传输热电阻（偶）信号的需求，可用来直接测量各种生产过程中的-80℃~500℃范围内的液体和气体介质以及固体表面温度并远传信号。安装型式与双金属温度计相同。 2 结构原理热电阻（偶）双金属一体化温度计是将铠装热电阻（偶）安装在双金属温度计的保护管内，来完成现场测温和远传热电阻（偶）信号的双重目的。 3 主要技术指标 1）执行标准：JB/T8803-1998，GB3836.2-2000； 2）公称直径（mm）：φ60、φ100、φ150； 3）热响应时间：≤40s； 4）防护等级：IP55； 5）角度调整误差：角度调整误差应不超过其量程的1.0％； 6）回差：温度计回差应不大于允许基本误差的绝对值； 7）重复性：温度计重复性数值应不大于允许基本误差绝对值的1/2 ； 8）基本误差双金属温度计精度等级 1.5 2.5 1.5 2.5 铂电阻精度等级 A B 允差 ±(0.15+0.002│t│) ±(0.30+0.005│t│) 热电偶 K E J N 精度等级 Ⅰ Ⅱ 允差 ±1.5℃或±0.4%│t│ ±2.5℃或±0.75%│t│ T 允差 ±0.5或±0.4%│t│ ±1.0℃或±0.75%│t│ 注：表中t为工作温度。 9）使用温度范围： -80℃~500℃ 10）双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度，一般浸入长度大于100mm，保护管最小外径ф10mm。 4 型号及规格型号规格代码说明 WSS 双金属温度计分度号 P- 铠装Pt100热电阻 K- 铠装镍铬-镍硅热电偶表头直径 3 φ60mm 4 φ100mm 5 φ150mm 结构型式 0 轴向型（角形） 1 径向型（直形） 2 固定转角型（135º） 6 万向转角型（抽芯式） 8 万向转角型安装方式 0 无固定装置 1 可动外螺纹 2 可动内螺纹 3 固定外螺纹 4 固定法兰 5 卡套螺纹 6 卡套法兰防爆等级 i 本安型ExiaIICT5 d 隔爆型ExdIIBT4 保护管材质 F4 外包PTFE（F4）PN4.0 1Cr18Ni9Ti（无代码）选型举例：（1）WSSP-413d：Pt100远传，表头直径Φ100mm，径向结构,固定螺纹安装,隔爆型ExdIIBT4； 5 外形尺寸形式 A B C E L d 轴向型 65 23 73 75 100 200 300 400 500 750 1000 1500 2000 Φ12 Φ14 Φ16 105 23 73 155 23 73 径向型 65 50 110 34 105 50 110 34 155 50 110 34 固定转角角型 105 23 85 155 23 85 万向型 105 23 178 102 155 23 178 102 6 使用和维护 1）双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度，一般浸入长度大于100mm，0~50℃量程的浸入长度大于150mm，以保证测量的准确性； 2）双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变形及将表壳当扳手使用； 3）各类双金属温度计不宜用于测量敞开容器内介质温度，带接点温度计，不宜在工作振动较大场合的控制回路中使用； 4）双金属温度计在正常使用情况下，应定期检验。一般以每隔6个月检验一次为
