烧结炼铁工艺流程.docx

铁料 生石灰 熟白云石 返矿 燃料
破碎

配料
水

混合

空气 煤气 制粒
点火 铺底料
烧 结
烧损
除尘 热破碎
小格散料
抽风 冷 却
烟囱 一次筛分
>12mm <12mm
排入大气 二次筛分 三次筛分
>20mm 12-5mm <5mm
成品 20-12mm

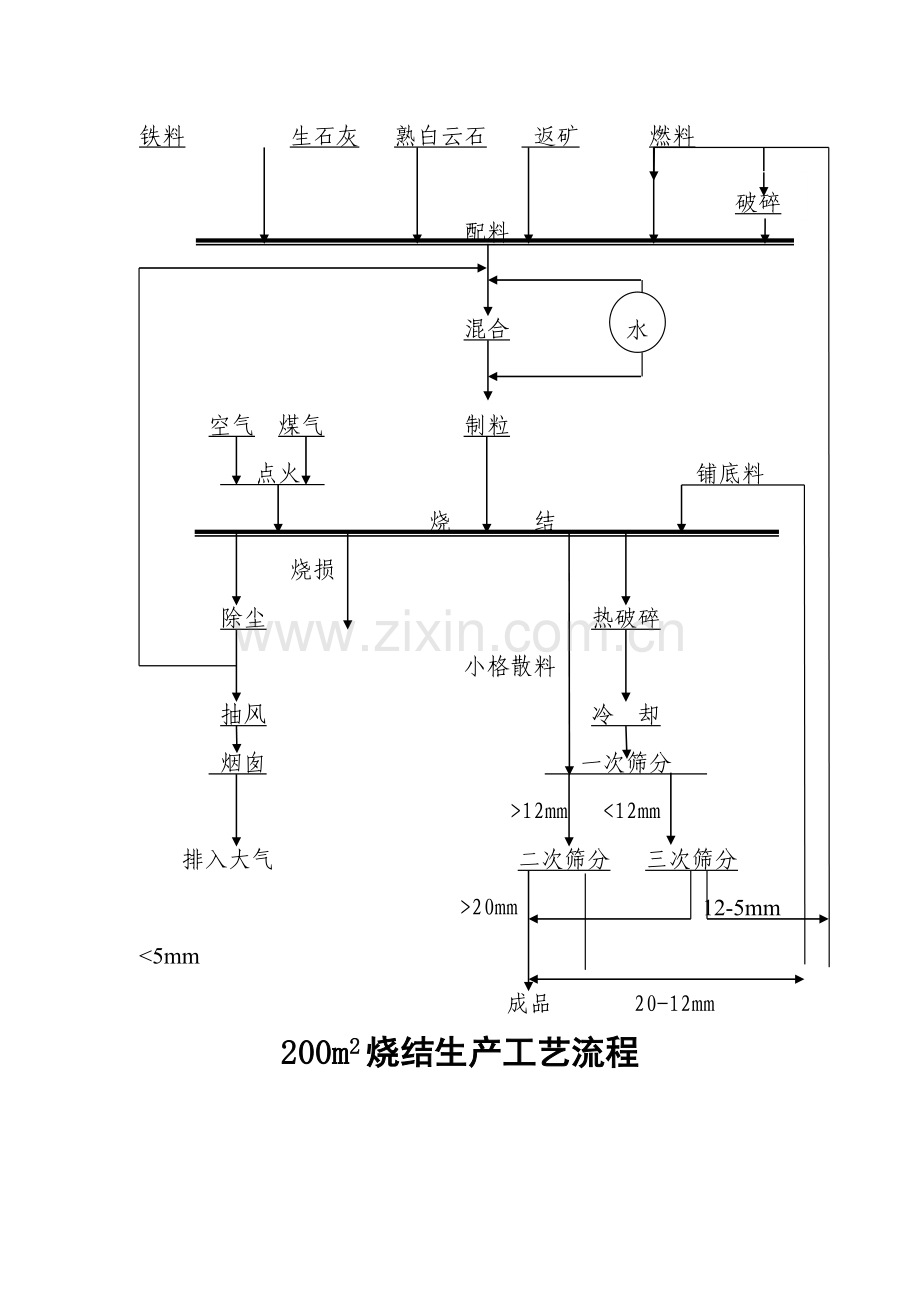

200m2烧结生产工艺流程

带式冷却
落地
炼铁
1#电除尘
2#电除尘
废气
除尘灰
废气
除尘灰
≤8mm
≤8mm
煤 气
助燃风
冷却风
软化水
冷却水

重力除尘
重力除尘
1#竖炉
2#竖炉
自 动 配 料
细精矿
膨润土
混合、干燥
混合料矿槽
造 球
分 料 器
1#生球筛
2#生球筛
辊磨工艺

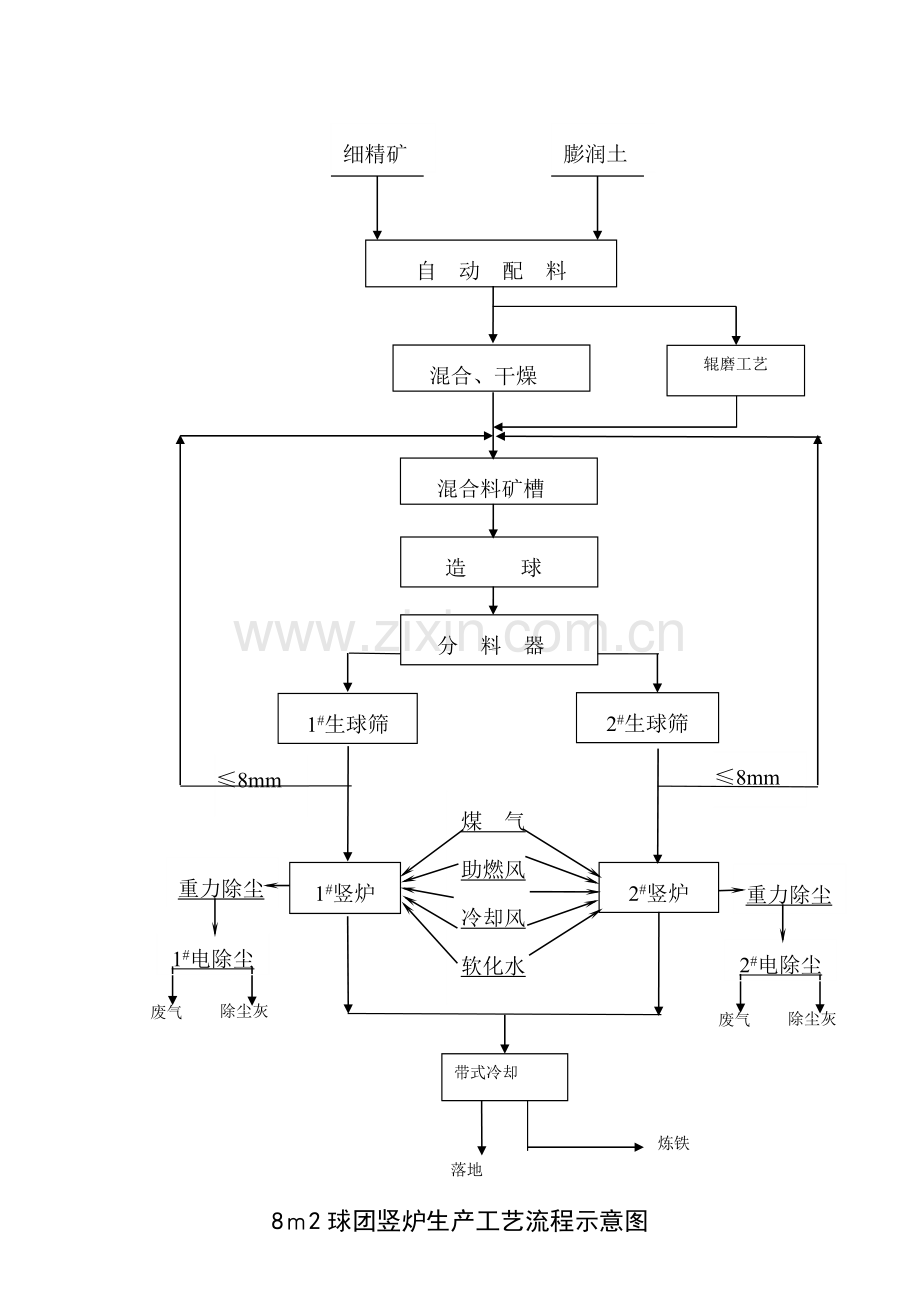

8ｍ2球团竖炉生产工艺流程示意图
水
生石灰和熟白云石消化后
冷 却
去炼铁或落地
热返矿
自 动 配 料
一 混
分 料 器
二 混（1#）
二混（2#）
细煤(外配)
细煤(外配)
混 合 料 矿 槽
布 料
烧 结
煤气
氧气
空气
破 碎
筛 分
抽风
除尘

28ｍ2烧结机生产工艺流程示意图

原 料 上 料 皮 带

切焦机
震动筛
震动筛
震动筛

返矿、返焦 至烧结厂

熔剂
块矿（焦丁）
焦丁
球团
机烧
焦炭

震动筛
震动筛
震动筛
震动筛
震动筛
震动筛

返矿、返焦 至烧结厂

送风系统

高炉
主体

喷煤系统

冷却系统

炉渣

高炉煤气
生铁

布袋除尘

外卖

一钢吹炼
铸造

用户

炼铁生产工艺流程示意图

吹Ar站
23t钢水罐
渣场
烟气净化系统
4台ROKOP小方坯连铸机
氧气顶吹转炉
300t混
铁
炉
高
炉
铁
水
制氧厂
废料料斗
废钢
其 它
锰铁合金
硅 铁
锰 铁
合金料仓
其 它
萤 石
矿 石
白云石
石 灰
散状料仓
35t铁水罐
Ar
O2
N2
炉渣
炉气
氧
枪

钢水
炼钢生产工艺流程示意图

球团工艺流程一般包括:精矿和膨润土的接受及准备；配料、混合、造球；生球筛分；生球布料；生球的干燥、预热、焙烧和冷却；筛分；成品球团矿的贮存及输出。球团生产过程系由数个连续进行的工序所组成，每道工序都是一个在不同类型的设备上进行的完整工艺过程。
烧结生产工艺流程一般包括：原燃料接受，贮存及熔剂、燃料的准备，配料，混合，点火烧结，烧结饼破碎，热返矿筛分及冷却，成品烧结矿筛分及冷矿破碎，铺底料、成品烧结矿的贮存及运出，返矿贮存等工艺环节。
炼铁生产工艺流程一般包括：入炉原料（烧结矿、球团矿、焦碳、焦丁、块矿、熔剂）的接受、贮存与筛分准备工序；入炉原料的装料及入炉；煤粉的接受、贮存与加工、输送；加热炉提供热风鼓入高炉，出铁水、出渣及煤气、炉尘、返矿粉的排放与回收。
