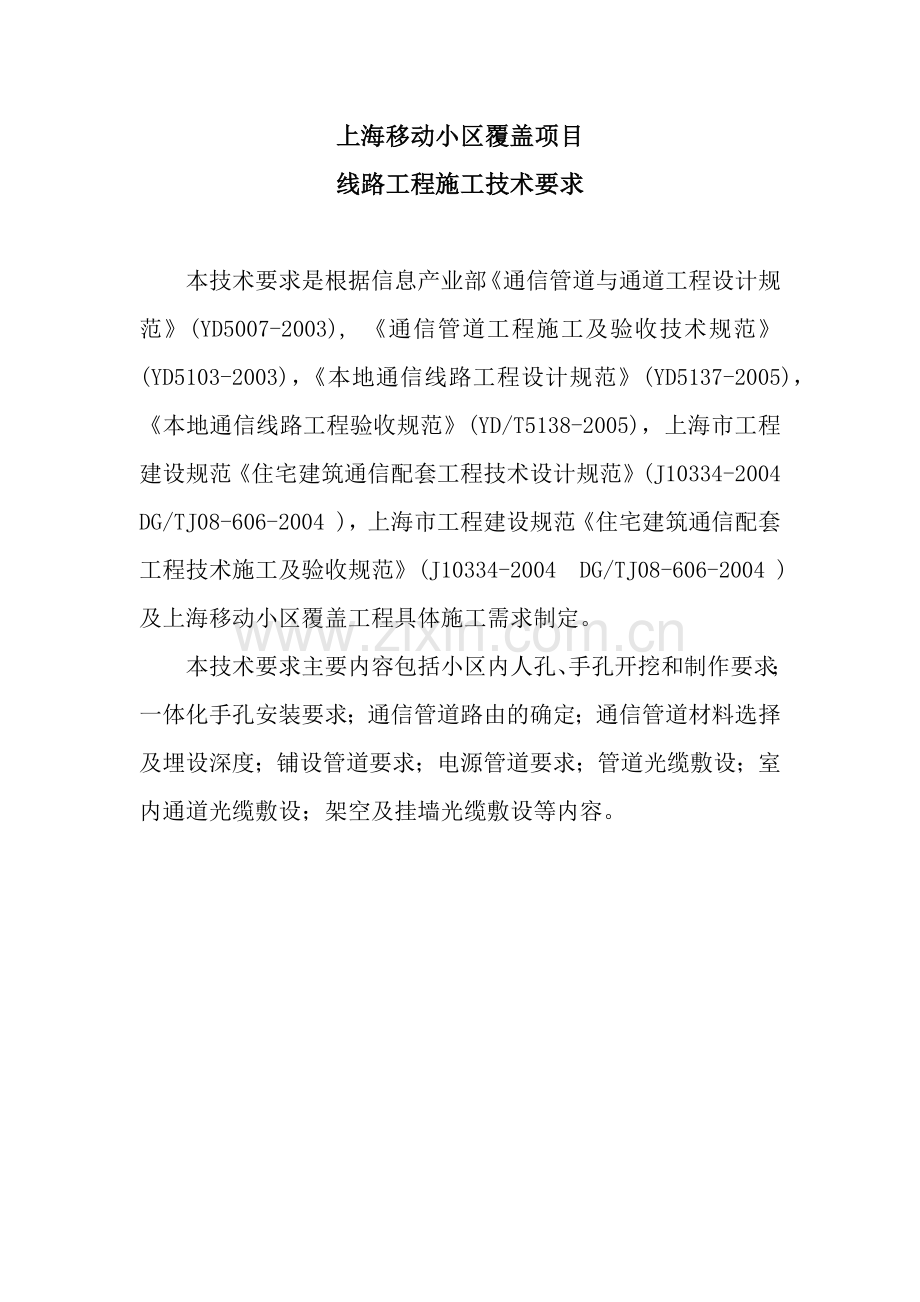

上海移动小区覆盖项目
线路工程施工技术要求

本技术要求是根据信息产业部《通信管道与通道工程设计规范》(YD5007-2003), 《通信管道工程施工及验收技术规范》(YD5103-2003)，《本地通信线路工程设计规范》(YD5137-2005)，《本地通信线路工程验收规范》(YD/T5138-2005)，上海市工程建设规范《住宅建筑通信配套工程技术设计规范》(J10334-2004 DG/TJ08-606-2004 )，上海市工程建设规范《住宅建筑通信配套工程技术施工及验收规范》(J10334-2004 DG/TJ08-606-2004 )及上海移动小区覆盖工程具体施工需求制定。
本技术要求主要内容包括小区内人孔、手孔开挖和制作要求；一体化手孔安装要求；通信管道路由的确定；通信管道材料选择及埋设深度；铺设管道要求；电源管道要求；管道光缆敷设；室内通道光缆敷设；架空及挂墙光缆敷设等内容。

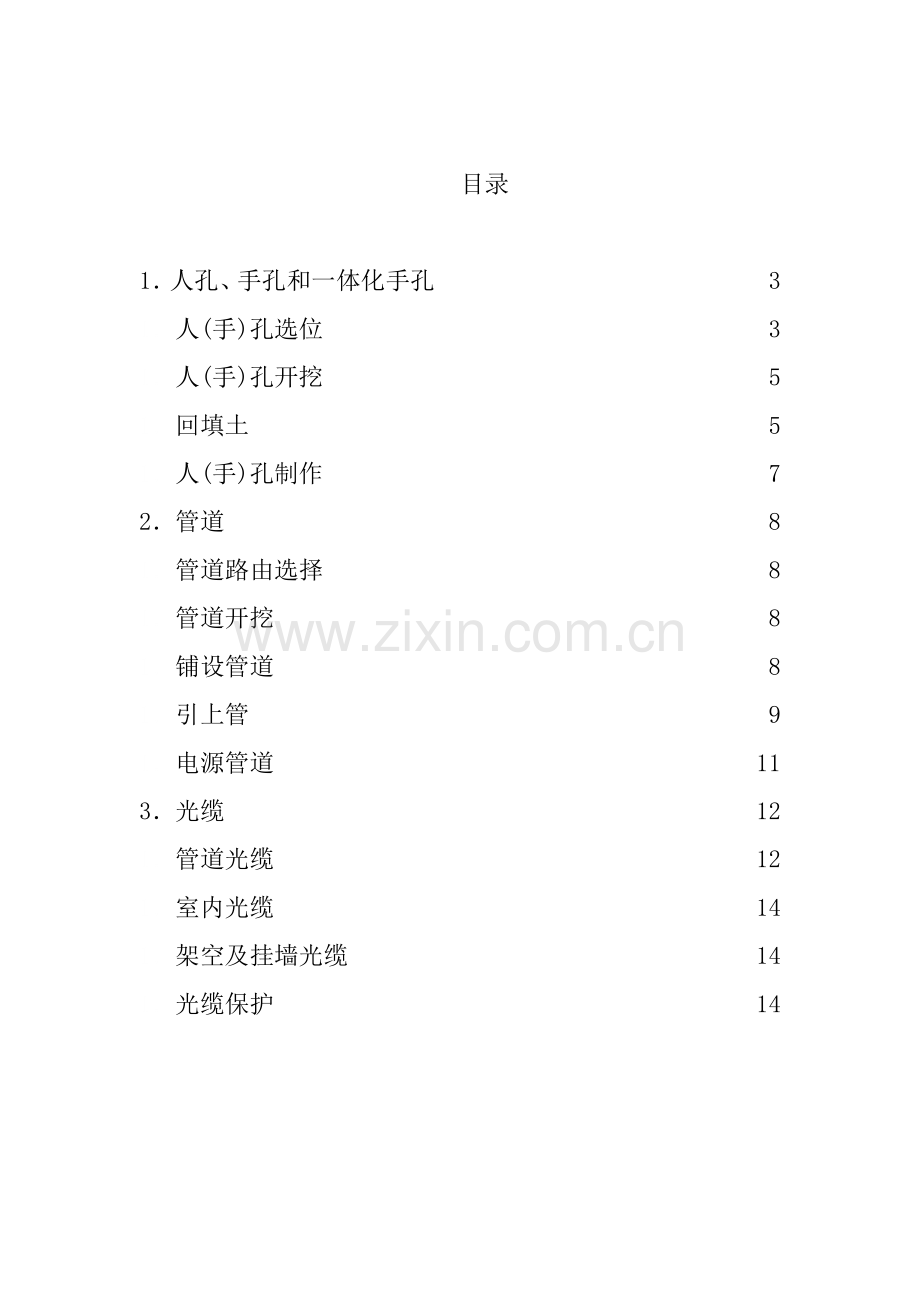

目录

1．人孔、手孔和一体化手孔 3
1．人(手)孔选位 3
1．人(手)孔开挖 5
1．回填土 5
1．人(手)孔制作 7
2．管道 8
1．管道路由选择 8
1．管道开挖 8
1．铺设管道 8
1．引上管 9
1．电源管道 11
3．光缆 12
1．管道光缆 12
1．室内光缆 14
1．架空及挂墙光缆 14
1．光缆保护 14

1 人孔、手孔和一体化手孔
1.1 新建小区内人(手)孔,一般选用1.5x0.9x1.2m人孔、0.6X0.6X0.6m一体化手孔和0.6X0.6X0.6m砖砌手孔。使用原则：小区出机房第1个井需制作1.5x0.9x1.2m人孔。在多路管道交汇处可选用1.5x0.9x1.2m人孔。小区内如无特殊原因需根据设计选用0.6X0.6X0.6m一体化手孔，如遇特殊原因，经移动项目经理，设计员及监理确认后，可选用0.6X0.6X0.6m砖砌手孔。
1.2 人(手)孔宜建筑在人行道或绿化带下，应选择在地下、地上障碍物较少的位置。人孔的位置宜设置在光缆分支点或引上点处、管线的拐弯或分歧点上、和需引入线路和建筑物旁，并且宜在道路上与引上点、架空杆路及建筑物的同侧。
1.3 人孔的间距在直线路由上，不宜大于120m；手孔的间距在直线路由上，不宜大于80m。
1.4 人(手)孔的位置应尽量避免与燃气管道、高压、电力电缆在道路的同侧建设；不可避免时，人孔位置的确定必须使通信管道与其他地下管线及建筑物的最小净距，应符合表1.1的规定。

表1.1 通信管道、通道和其他地下管线及建筑物间的最小净距表
其他地下管线及建筑物名称
平行间距(m)
交叉净距(m)
给水管
d≤300mm
0.5
0.15
300mm<d≤500mm
1.0
d>500mm
1.5
污水、排水管
1.0注(1)
0.15注(2)
热力管
1.0
0.25
燃气管
压力≤300kpa(压力≤3kg/cm2)
1.0
0.3注(3)
300kpa<压力≤800kpa
2.0
(3kg/cm2<压力≤8kg/cm2)
电力电缆
35kv以下
0.5
0.5注(4)
35kv以上
2.0
高压铁塔基础边
＞35kv
2.5

通信电缆(或通信管道)
0.5
0.25
绿化
乔木
1.5

灌木
1.0
地上杆柱
0.5

马路边石边缘
0.5

房屋建筑红线
1.0

注:(1)主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m。
(2)当管道在排水管下都穿越时，净距不宜小于0.4m。
(3)在交越处2.0m范围内，煤气管不应做接合装置和附属设备。
(4)如电力电缆加保护管时，净距可减至0.15m。

1.5 人孔坑的开挖长度、宽度和深度可参照表1.2的要求
表1.2 人(手)孔开挖土方表
人(手)孔规格(m)
人孔开挖土方
长度（m）
宽度（m）
深度（m）
0.6X0.6X0.6 一体化手孔
1.0
1.0
0.75
0.6X0.6X0.6 砖砌手孔
1.0
1.0
0.75
1.5x0.9x1.2 人孔
2.8
2.2
1.8

1.6 人孔坑在开挖时必须支撑护土板,以确保施工人员安全。挖掘人(手)孔坑时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。
1.7 人(手)孔施工开挖时,遇到不稳定土壤(如流沙土或弹簧土)或遇到地下其他管线或可能危及其他设施安全时,应停止施工,由建设单位或工程监理单位组织设计、施工等有关单位共同确定解决方案后方可复工。
1.8 通信管道工程的回填土，应在人孔或管道按施工顺序完成施工内容，并经24小时护养和隐蔽工程检验合格后进行。回填土前，应先清除坑(沟)内的遗留木料、草帘、纸袋等杂物。坑(沟)内如有积水和淤泥，必须排除后方向可进行回填土。
1.9 小区内的人(手)孔坑两端管道的回填土夯实，应高出路面5～10cm。靠近人孔壁四周的回填土，不应有直径大于10cm的砾石、碎砖等坚硬物；人孔坑回填土应分层夯实，分层厚度为30cm。严禁高出人孔口圈的高程。
1.10 人(手)孔工程回土完毕，应及时清理现场的碎砖、破管等杂物。
1.11 人(手)孔的地基一般采用天然地基。浇灌混凝土基础前应夯实、抄平土层，基础钢筋使用φ12mm螺纹钢。配筋及混凝土浇灌厚度按照标准要求。
1.12 人孔采用甲、乙型混凝土砌块砌筑人孔墙体，手孔采用85机制红砖砌筑手孔墙体，墙面应平整、美观，不应出现竖向通缝，水泥沙浆强度等级不小于M10(可参照表1.3)。搅拌混凝土不应使用工业废水及含有硫化物的水，砂石料配应符合规定。
表1.3 混凝土砂浆配比表
名称
单位
普通混凝土配合比（m3）
C10
C15
C20
C25
C30
P.O.27.5水泥
Kg
249
304
359
425

砂子
Kg
775
693
632
576

0.5-4.0石子
Kg
1258
1313
1318
1308

水
Kg
180
180
180
180

P.O.32.5水泥
Kg

254
296
347
389
180砂子
Kg

765
702
643
604
0.5-4.0石子
Kg

1290
1311
1319
1316
水
Kg

180
180
180
180

1.13 砌块砌体上下应错缝，内外搭砌，灰缝应横平竖直，水平灰缝厚度宜为10mm（±2mm）,水平灰缝和垂直灰缝砂浆饱满程度应不低于80％，灌浆必须饱满、严实，不得出现跑漏现象。
1.14 墙体与基础应结合严密、不漏水，结合部的内外侧应用1：2.5水泥砂浆抹八字，基础进行抹面处理的可不抹内侧八字角，抹墙体与基础的内、外八字角时，应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。
1.15 人孔内外墙面应抹面，抹面前应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜。抹面厚度为20mm。勾缝应整齐均匀，不得空鼓，不应脱落或遗漏。
1.16 人(手)孔墙体四角应水平一致。墙体的垂直偏差不得大于±10mm, 墙体顶部高程偏差不大于20mm。
1.17 人(手)孔内预埋铁件位置按标准施工。
1.18 人孔口圈顶部高程应符合设计规定，允许正偏差不大于20mm。
1.19 安装一体化手孔时，须在手孔坑底部铺设5cm黄沙并夯实。
1.20 开启小区内老人孔，应先检查人孔内是否有有害气体，做好安全措施，以防不测。
1.21 新建管道接入老人孔应摸清原有设施情况，保证设施安全，上下人孔必须使用扶梯。在老人孔墙面打洞前，应妥善吊扎老设施，并由专人监护，必要时提请维护单位派员进行现场指导。

2 管道
2.1 上海移动小区覆盖项目管道一般以φ50mm四孔栅格管为主要建筑方式。过小区内机动车道，停车位采用φ50mm高强度四孔塑合金管。进楼，进地下车库或出土引上采用φ89mm或φ102mm无缝钢管。过市政道路，小区内河流或较特殊的业主不允许开挖地段，可采用非开挖顶管技术，小于180m选用φ110/90高密度聚乙烯管(PE管),大于180m选用硅芯管。
2.2 小区管道的路由宜选在绿化带和人行道下，不宜设在车道上。管道路由和管位宜与电力、煤气管安排在道路的不同路测。进楼管的位置应根据现场情况确定。
2.3 道路开挖前需放样，进行机械切割处理后方可开挖。管道沟开挖宽度一般不大于0.3m，沟槽深度一般不大于0.8m。沟槽底部基础夯实、抄平土层后，需敷设5cm黄沙并夯实。
2.4 挖掘管道沟及人井坑时，注意保护小区内原有地下其他管线设备，防止发生意外事故，开挖施工中应注意地下其它管线和障碍物等情况，特别是电力电缆等的安全，避免发生人身及设备的安全事故。
2.5 回填的土内，不得含有直径大于5cm的砾石、碎石等坚硬物。管道两侧应同时回填土，每回填土15cm厚，应夯实。
2.6 小区内铺设φ50mm四孔栅格管，管道的埋深自管顶至路面不宜小于0.4m，进入人(手)孔的管道底部距人(手)孔底板的净距不得小于0.1m，管道顶部距人孔上覆的净距不得小于0.2m。管道敷设应有一定的坡度，以利渗入管内的地下水流入人井内,管道坡度应为3‰～4‰，不得小于2.5‰，坡度设置方法可采用一字坡或人字坡。管道顶部需敷设5cm黄沙并夯实。
2.7 过路管铺设φ50mm高强度四孔塑合金管，在敷设时沟槽底部300X1200X50水泥底板，底板上部在铺填5公分黄沙，排管后在管道顶部需敷设5cm黄沙，两侧回填软土，管顶上方回填15公分软土，管顶离地面埋深不得低于0.5米。
2.8 铺设3孔以下钢管，需在钢管对接处，做混凝土包封。钢管暴露部分应作防锈处理。钢管对接用长400mm钢管套套接，不可使用电焊焊接。
2.9 进楼管应以1%-2%的斜率朝下向室外倾斜，防止积水倒灌，并严密封堵管孔。
2.10 出土引上管道建设：遇到光缆或同轴电缆架空和挂墙，人（手）孔至外墙或电杆的距离不超过10m，人（手）孔与外墙、电杆之间需要敷设出土引上管时，自人（手）孔至引上管整段均采用φ89mm无缝钢管，出土管弯头采用同类钢管弯头（弯头半径为400mm）连接引上钢管。
遇到特殊情况，例如：人（手）孔至外墙或电杆的距离较长，施工难度较大时，采用对剖钢管弯头，施工中先将地下和外墙或电杆上的钢管预安装，外墙及电杆的引上无缝钢管长度为2-2.5m，待光缆及同轴电缆敷设完成后，将对剖钢管弯头箍在两段预安装的钢管端处，并用管箍箍紧。对剖钢管弯头见详图2.1:

图2.1 对剖钢管弯头图

2.11 杆上、墙上引上管施工工艺见详图2.2
图2.2 杆上、墙上引上管施工工艺图

2.12 小区内管道需为外部传输接入预留管孔，并根据外线接口位置，铺设接入管道。
2.13 电源管道与通信管道同沟敷设，一般采用φ50mm钢管，避免今后开挖破坏，起到保护作用，同时屏蔽效果好。

3 光缆
3.1 小区内部光缆以管道光缆敷设方式为主；城乡结合部或郊区的小区，可根据实际情况，考虑采用架空或挂墙方式，其中以挂墙方式居多；室内采用钉固和桥架敷设方式。跨越河流的光缆，宜采用桥上管道方式，当没有桥梁可以利用，可采用架空或顶管敷设方式。
3.2 光缆敷设前，应进行单盘检查测试，光纤衰耗必须符合设计要求，主要测量1310nm，1550nm窗口的工作衰耗，并注意光缆外护层有无裂缝断裂；并按设计要求确定A，B端，机房端为A端，光远端方向为B端。
3.3 在孔径φ89mm及以上的钢管及塑料管道内，应一次敷足3根及3根以上子管。本期工程不用的子管，管口应堵塞。四孔栅格管和四孔塑合金管内不敷设子管。φ110/90 PE管敷设4根子管。
3.4 牵引敷设光缆的拉力应均匀，并符合设计要求，一般不超过2000N。管道光缆一次牵引长度不得超过2000米。用人工方法牵引光缆时，应在井下逐段接力牵引。放缆时，严禁将光缆在水泥大顶，井口铁框上拖拉，以免损伤光缆PE外护层。
3.5 为保证光纤受到最大侧压力时光纤传输特性不受影响，光缆敷设过程应保证曲率半径不小于光缆外径的20倍。光缆绕“8”字敷设时，其“8”字卷内径应大于2M。放置“8”字卷地点应避开小区主要车道。
3.6 光缆通过的每个人(手)孔，视人孔大小光缆要适当松弛，光缆应紧靠人(手)孔壁，在具备条件的人孔内，光缆需用扎带固定在搁架上。光缆在井内暴露部分，需用黄色塑料套管保护，二端与子管接口处各包扎10公分。
3.7 小区内如果出机房第一个井为人孔，须预留10m光缆在人孔内；如为手孔，则把光缆预留在机房内。原则上小区人孔内不设光缆接头。
3.8 光缆在人(手)孔内需吊挂塑封标志牌（3寸付卡膜）,并标明光缆名称，具体尺寸及书写方式须经移动运维部门联系、确认。
塑封光缆标志表大小为3＂付卡膜，书写样式如下（例）：

中国移动通信集团上海有限公司
（松江大学城二期敷设小区内部光缆工程）
松江大学城二期＃32号楼移动机房－远端机1
6芯G.652
二00五年九月
施工单位：XXXXXX公司XX分公司
注：建议集成商在小区移动机房内标出各远端机的具体位置（例）：光远端机1－#32号楼B1F （室内）
光远端机2－#26号楼北侧室外绿地 （室外）
光缆名称的命名：AAA＃BBB号楼移动机房－光远端机CCC/6c
AAA:表示小区名称
BBB:表示小区覆盖主机房所在的楼号
CCC:表示光远端机的编号
3.9 光缆和同轴电缆在室内沿桥架敷设时，必须整齐平行布放于桥架上，不应将之重叠，一般为每隔1米用扎线捆扎在桥架上。同轴电缆不应与带有低压或大电流的电缆并行施放。如需同路由施放，电力线必须穿铁管以作屏蔽保护。
3.10 光缆和同轴电缆在室内以钉固方式敷设，需外套塑料保护管予以保护，选用卡钩需配套。
3.11 光缆挂墙线路路由选择原则：沿建筑物敷设应横平竖直，不妨碍建筑物的门窗；应避开非永久性的建筑物，尽量避免与电力线，避雷线、暖气管等管线交叉或接近。
3.12挂墙光缆敷设要求：挂墙光缆跨越街坊、小区等道路，其最低点距地面应不小于4.5米。吊线式墙壁光缆，墙上支撑物间距8-10米，终端撑物与第一个中间支撑物距离不大于5米。墙壁光缆与其它管线的最小净距离见表3.1,并要求加保护措施。
表3.1： 墙壁光缆与其它管线的最小净距表
管　线　种　类
平　行　净　距（m）
垂直交叉净距（m）
电力线
0.20
0.10
避雷引下线
1.00
0.30
保护地线
0.20
0.10
热力管（不包封）
0.50
0.50
热力管（包封）
0.30
0.30
给水管
0.15
0.10
煤气管
0.15
0.10

3.13 架空光缆敷设要求:光缆挂钩的间距应为500mm ,允许偏差±30mm电杆两侧的第一只挂钩应各距电杆250mm，偏差±20mm。架空光缆敷设后应平直、无扭曲、无机械损伤。光缆每隔5根电杆作一处杆弯预留，预留在电杆两侧的挂钩间下垂250-300mm，并套塑料管保护。光缆接续套管和余缆吊扎的规定应符合YD5051-97标准。光缆跨越道路其最低点距地面应不小于5.5米。
3.14 光缆接续可在地面上进行操作，但光纤接续时环境必须保持清洁，并应严格按接续设备的工艺要求操作。光纤接续采用熔接法,并按相同线序对接，中继段内每公里平均衰耗不大于0.26dB。同一条光纤单个接头损耗的双向平均值应不大于0.08dB。光纤接续应连续作业以确保质量，遇当日确无法完成的光缆接头应采取措施,不得使光缆受潮或尘埃污染。光缆在机房内熔接好单头尾纤后，成端到ODF架端子上并做好标记，尾纤应收容整齐，应符合设计规范要求。
3.15 光缆在光纤分纤箱（ODB）成端处，将金属构件连接到机架的保护接地线上。光缆内所有金属构件在接头处电气相互连通，机房内的光缆金属构件相互连通并接至保护地线。
3.16 光缆在与电力线、避雷线、暖气管等管线交叉或接近时，应采取保护措施。
3.17 架空光缆的防雷接地必须可靠，可利用拉线做避雷线，光缆吊线直接接地，接地电阻不大于表3.2中的数值。

表3.2 光缆吊线和电杆接地电阻
土质
普通土
砂粘土
砂土
土壤电阻率

名称
100Ω·m
以下
101-300Ω·m
301-500Ω·m
架空吊线
接地电阻
20Ω
30Ω
35Ω
电杆避雷线
80Ω
100Ω
150Ω

3.18 光缆敷设占用的管孔，请施工班组及时做好随工记录，上下人井注意井内是否有煤气等有毒气体泄漏现象并注意保护井内原有设备,防止发生人身及设备事故。
3.19 工程中所采用的光缆及基站机房内的ODB、ODF架均由上海移动提供。

讨论问题：
1.架空电源线
2.不规范的情况，比如挖深不够,50引上管。
