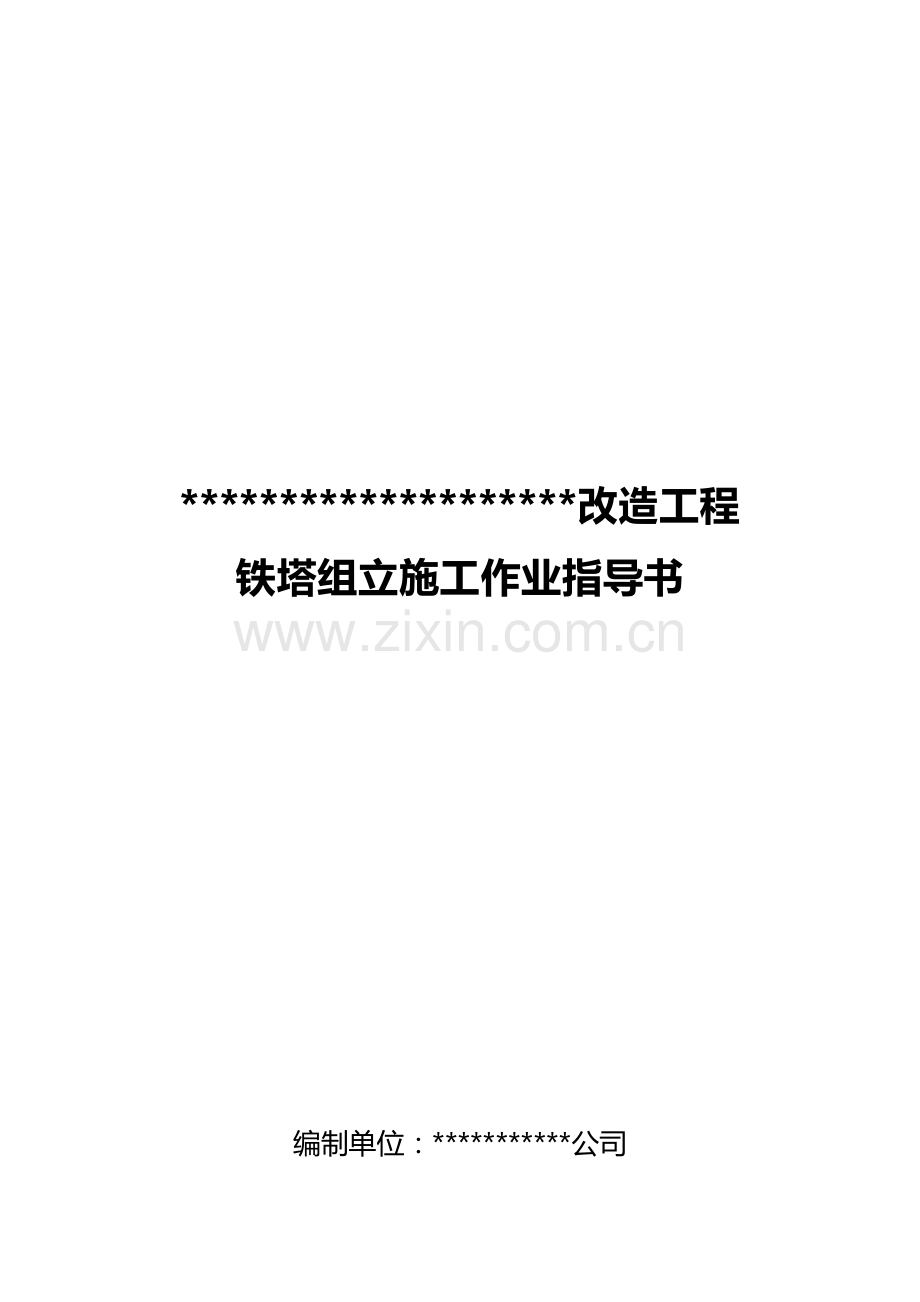

铁塔组立施工作业指导书范本.docx

资源描述

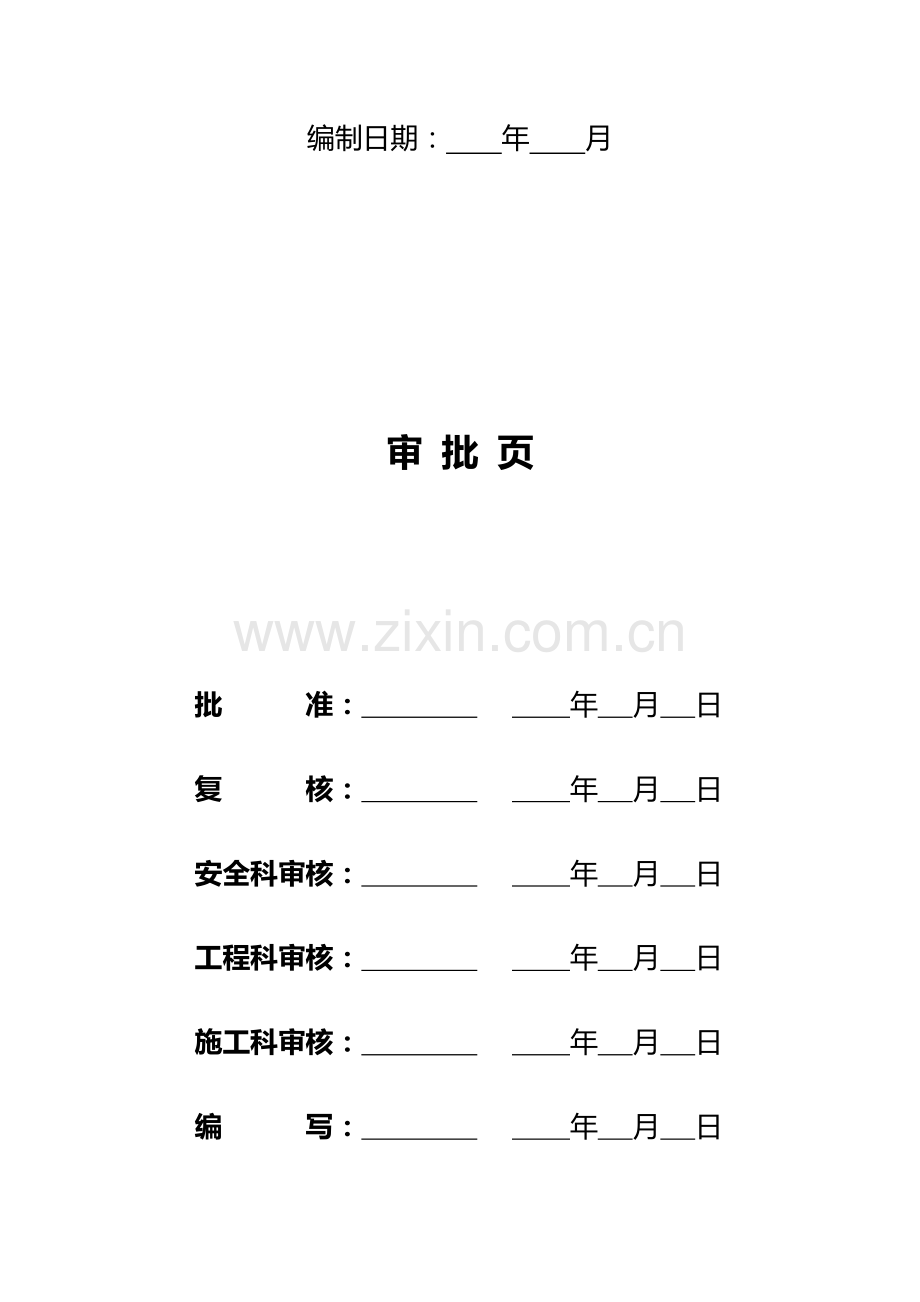

********************改造工程铁塔组立施工作业指导书编制单位：***********公司编制日期：年月审批页批准：年月日复核：年月日安全科审核：年月日工程科审核：年月日施工科审核：年月日编写：年月日基础施工作业指导书格式作业指导书名称格式以“*********公司作业指导书”格式要求为准，如有不清楚者，请与项目技术员联系。一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃，灌注桩基础×基，开挖式基础×基。施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。二、基础施工基础参数桩号坑深笼长主筋箍筋砼标号总方量如是开挖式基础，则需要写清楚各断面尺寸和所有钢筋型号、数量。（将上表格改动即可）三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。桩号工作负责人技术员安全员 Q1 张三 1398888888 四、危险点/危险源辨识及预控危险点：K1基础在220kV××线下，导线最低点距地为20米。预控措施：钻机三脚架与220kV××线导线最小安全距离为4米，钻机三脚架高度不得超过15米，且必须可靠接地；…………. 附简图：(可用CAD制图、WORD制图或手绘) B A C D 220kV××线五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。杆塔组立施工作业指导书格式一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃，双回路铁塔×基，钢管杆×基。施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。二、杆塔施工技术参数桩号杆塔型号重量组立方式三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。桩号工作负责人技术员安全员 Q1 张三 1398888888 四、危险点/危险源辨识及预控危险点：K1基础在220kV××线下，导线最低点距地为20米。预控措施：施工时与220kV××线导线最小安全距离为4米，不停电组立至9米（最下段），其余均需要停电后组立，…………. 附简图：(可用CAD制图、WORD制图或手绘) B A C D 220kV××线五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。导地线展放、附件安装施工作业指导书格式一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃，直线塔×基，耐张塔×基，导地线型号，耐张和合成绝缘子型号。施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。施工耐张段是否有重要跨越。（跨高速路、带电线路等）二、展放导线施工技术参数导地线展放表施工段施工段档距弧垂观测档 1＃－5＃ 968米 2＃-3＃导地线压接参数表导地线耐张管型号耐张管外径压后尺寸附件安装表桩号安装金具型号 1＃ 6套DN1,6套DN2 2＃ 6套DX1 3＃ 12套DN1 防振锤安装尺寸安装基准点第一只尺寸第二只尺寸三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。桩号工作负责人技术员安全员 Q1 张三 1398888888 四、危险点/危险源辨识及预控危险点：4＃－5#跨越35kV1154××线。预控措施：跨越带电线路退出重合闸；施工时，搭设绝缘网保证跨越施工安全；所有施工机具应可靠接地…………. 附简图：(可用CAD制图、WORD制图或手绘) 29＃ 4＃ 28＃ 5＃ 35kV1154××线五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。越线架搭设施工作业指导书格式一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃。施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。施工耐张段是否有重要跨越。（跨高速路、带电线路等）二、重要跨越一览表重要跨越一览表施工段重要跨越 4＃－5＃ 110千伏1154建阳线线 5＃-6＃绕成高速公路三、组织网路图应写清楚所承担工程每工作小组工作负责人、技术员、安全员姓名及联系电话。工作小组工作负责人技术员安全员一组张三 1398888888 二组四、危险点/危险源辨识及预控危险点：4＃－5#跨越110kV1154××线。预控措施：设置专人监护，高处作业必须使用双控带，保证跨越架与被跨越线路的最小安全距离为3米。附简图：(可用CAD制图、WORD制图或手绘) 29＃ 4＃ 28＃ 5＃ 110kV1154××线五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。
