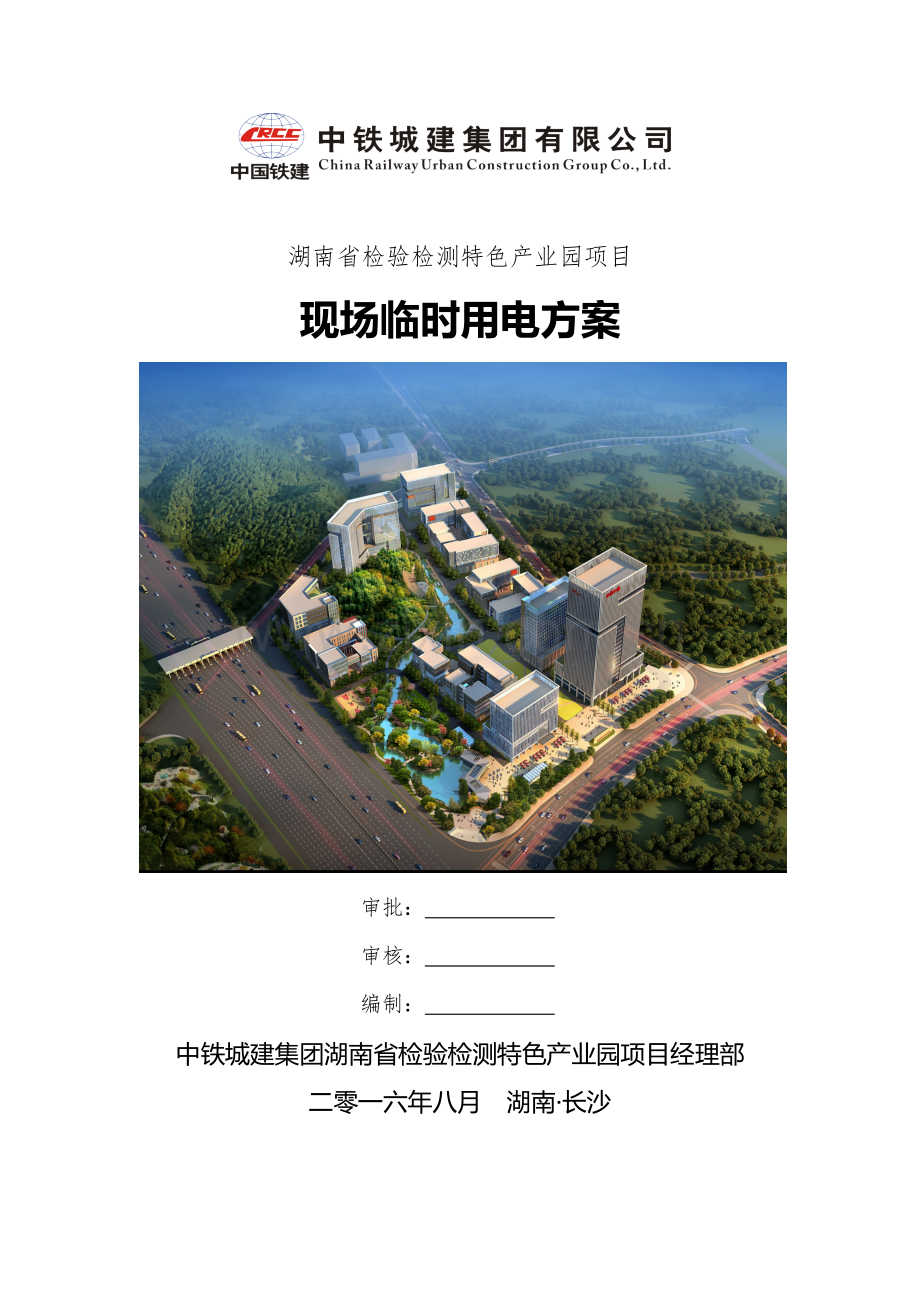

检验检测园临电施工方案.docx

湖南省检验检测特色产业园项目
现场临时用电方案
审批：
审核：
编制：
中铁城建集团湖南省检验检测特色产业园项目经理部
二零一六年八月 湖南·长沙

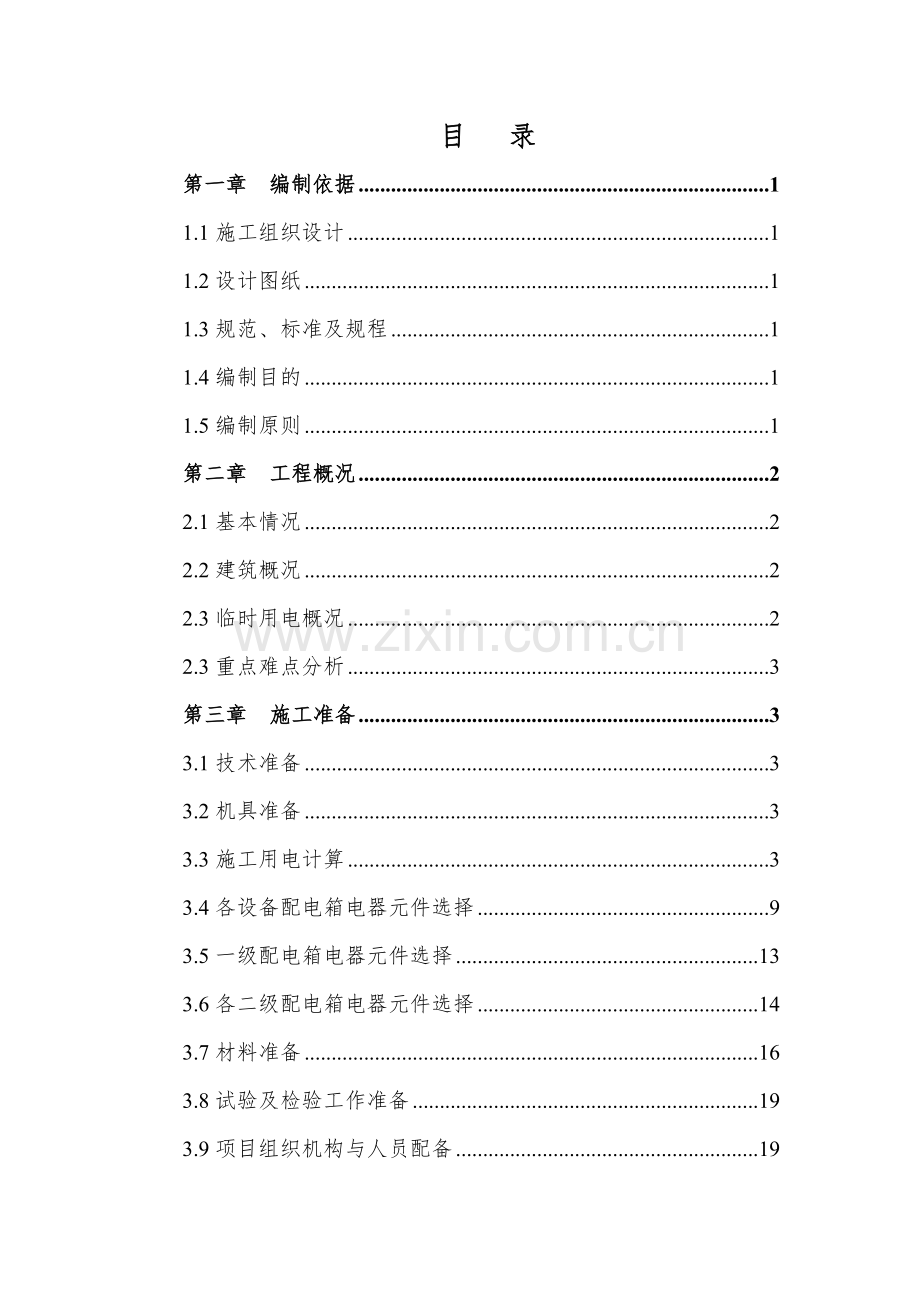

目 录
第一章 编制依据 1
1.1施工组织设计 1
1.2设计图纸 1
1.3规范、标准及规程 1
1.4编制目的 1
1.5编制原则 1
第二章 工程概况 2
2.1基本情况 2
2.2建筑概况 2
2.3临时用电概况 2
2.3重点难点分析 3
第三章 施工准备 3
3.1技术准备 3
3.2机具准备 3
3.3施工用电计算 3
3.4各设备配电箱电器元件选择 9
3.5一级配电箱电器元件选择 13
3.6各二级配电箱电器元件选择 14
3.7材料准备 16
3.8试验及检验工作准备 19
3.9项目组织机构与人员配备 19
第四章 施工安排 21
4.1施工临时用电变压器位置的选择 21
4.2总配电箱、分配电箱、开关箱位置确定 22
4.3施工现场临时用电施工流程 22
4.4配电箱的安装 23
4.5测试、送电 23
第五章 主要施工方法和工艺 23
5.1施工流程 23
5.2技术要点 24
5.3接地保护 25
5.4供配电系统 26
第六章 质量要求 29
6.1质量标准 29
第七章 安全、环保措施 31
7.1安全技术交底制度 31
7.2巡检及评估制度 33
7.3安全培训制度 35
7.4安全用电责任制 35
7.5安全用电管理机构及其职责 36
7.6安全目标和安全保证体系及措施 38
7.7安全用电管理组织机构 38
7.8安全用电组织措施 39
7.9安全用电技术措施 40
7.10电气防火组织措施 41
7.11电气防火技术措施 42
第八章 成品保护 42
第九章 成本节约措施 43
第十章 分包管理 44

第一章 编制依据
1.1施工组织设计
《湖南省检验检测特色产业园项目施工组织设计》
1.2设计图纸
《湖南省检验检测特色产业园项目总平面图》
1.3规范、标准及规程
1.3.1湖南省检验检测特色产业园区总平面图
1.3.2《建设工程施工现场供用电安全规范》（GB50194─2014）
1.3.3《施工现场临时用电安全技术规范》（JGJ46-2005）
1.3.4《建筑施工安全检查标准》（JGJ59-2011）
1.3.5《建设工程施工现场消防安全技术规范》(GB50720-2011)
1.4编制目的
临时用电方案编制的目的是为了规范园区施工现场的临时用电，合理布置施工配电箱位置，加强施工现场用电的安全管理，防止触电和电气火灾事故发生，确保工程施工顺利进行。
1.5编制原则
建筑施工工地是一个环境复杂且具有特殊性的临时用电场所，在工程施工过程中用电机具和设备多样化，大部分设备在工地使用时流动性大；工作环境复杂多变，施工人员操作不规范，施工现场的复杂性很容易使机械设备的电源线及电线电缆的绝缘体损坏。所以在工程施工过程中所有的临时用电必须符合施工现场临时用电安全技术规范，杜绝不符合规范要求的临时用电现象的出现。争取在整个施工过程中临时用电零事故。坚持“安全第一，预防为主，布控在先”的方针，建立健全施工临时用电安全管理组织机构，完善施工临时用电安全保证体系，杜绝一切施工用电安全事故；杜绝施工安全特别重大、重大、大事故；杜绝死亡事故，防止一般事故的发生；消灭一切责任事故，确保人民生命财产不受损害。
第二章 工程概况
2.1基本情况
参建单位
工程名称
湖南省检验检测特色产业园项目
设计单位
中国轻工业长沙工程有限公司
监理单位
友谊国际工程咨询有限公司
施工单位
中铁城建集团有限公司
2.2建筑概况
本工程为湖南省检验检测特色产业园项目，位于长沙市岳麓区学士路与莲坪路交叉口东北角，项目总占地面积约135.8亩，总建筑面积195444.24m2,其中包括检测大楼、人才公寓、检测车间等20个单体建筑和室外配套设施，结构型式为框架结构、框架剪力墙结构；容积率为2.08；绿化面积17935.15 m2；停车位共计976个。
2.3临时用电概况
临时用电总电源拟规划从园区南侧学士路箱变引入，为现场提供动力、照明电源，同时给办公区、生活区提供电源。采用“一闸一漏”配置开关和漏电元器件，保证用电规范和安全。办公区、生活区采用分户计量，所有照明采用LED光源，节约能源，提高效率。
2.3重点难点分析
园区现场占地面积达，作业面分散，施工队伍多，现场交叉作业多，环境复杂多变，在工程施工过程中用电机具和设备多样化，大部分设备在工地使用时流动性大，施工人员操作不规范，施工现场的复杂性很容易造成机械设备的电源线及电线电缆的损坏，不利于供电的稳定性。
第三章 施工准备
3.1技术准备
整个施工周期分为三个阶段：桩基施工阶段、主体施工阶段、装饰装修阶段。考虑到主体施工阶段施工设备最为集中，用电负荷最大，故本方案只针对主体施工阶段进行负荷计算。
3.2机具准备
主体施工阶段的施工内容及其相关施工设备主要有：
降水工程：清水泵。
主体结构工程：钢筋加工机具、木工加工机具、空压机、塔式起重机、施工电梯、振动棒、电焊机、增压泵、沙浆罐等。
安装工程：切割机、沟槽机、管道打压试验设备、电焊机、小型手持电动工具等。
3.3施工用电计算
3.3.1工地用电总量的计算
现场主要机械设备见下表3-1；需要系数K值与功率因数见表3-2。
表3-1现场主要机具设备一览表
序号
名称
规格型号
功率(KW）
数量
合计功率
(KW)
1
塔吊
TC5610
36.6
9
292.8
2
施工电梯
SCD200/200
66
5
330
3
干粉砂浆储存罐
VJ325
2.2
6
13.2
4
钢筋调直切断机
GT4-14
7.5
3
25.5
5
钢筋弯曲机
GW40
4
3
12
6
钢筋弯箍机
GF20
2.2
3
6.6
7
钢筋切断机
GQ40
4
3
12
8
直螺纹套丝机
T—540
4.1
3
12.3
9
木工（盘）台锯
JDM-DJ001
2.2
3
6.6
10
空压机
Y100L-2
5.5
2
10
11
消防多级加压泵
XBD8.0/10-65
10
1
10
12
砂轮切割机
J36-400
1.5
4
6
13
潜水泵
WQ9-22-22
1.8
10
18
14
地面抹光机
DMRS650-1000
2
2
4
15
插入式振动器
ZL-50
1.5
10
15
16
电钻

0.2
6
1.2
17
钢管压槽机

1
1
1
18
蛙式打夯机

3
5
15
19
电焊机
BX1-200-2
12.6
10
126
20
生活区电灯

0.08
200
16
21
挂机空调

1.2
80
96
22
开水器

12
5
60
23
蒸饭箱

9
5
45
24
电饭煲

4
5
20
25
和面机

3
2
6
26
灶台风机

0.75
3
2.25
27
排油烟风机

2
3
6
28
冰箱

2
2
4
29

30
立式空调

2
5
10
31
办公插座用电

5
32
塔吊照明
镝灯
2
20
40
33
施工现场施工照明
LED
0.2
40
8
34
楼道照明灯
低压电灯
0.02
50
1
表3-2需要系数K值与功率因数表
设备组名称
数量
需要系数kx
功率因数cosφ
使用系数
混凝土搅拌机
砂浆搅拌机
10台以下
0.7
0.7

10-30台
0.6
0.65

30台以上
0.5
0.6

空压机、水泵
10台以下
0.75
0.75

10-50台
0.7
0.7

50台以上
0.65
0.65

提升机、塔吊、电梯

0.7
0.6-0.75

电焊机
2台
0.65
0.6

3台以上
0.35
0.5

加工动力设备

0.5
0.6

移动式机械

0.1
0.45

消防泵

0.75-0.85
0.7

室内照明

0.8
1.0

室外照明

1.0
1.0

3.3.2现场线路方案的确定与计算
计算公式：（1）塔吊、施工电梯：Pe=2Pn
式中 Pe—设备容量KW；
Jc—铭牌额定暂载率；
Pn—铭牌额定功率kW
（2）电焊机 ：Pe= Sncosφ
式中 Sn—铭牌额定输入功率kVA
cosφ—铭牌功率因数
（3） 用电设备组的计算
有功功率 Pjs=KxΣPc（kW）
无功功率 Qjs=Pjstanφ（kVar）
视在功率 Sjs= （kVA）
电流 I =Sjs/(Un) （A）
式中：Kx为用电设备组的需用系数
（4）总用电负荷计算
有功功率 Pjz=KpΣPjs （kW）
无功功率 Qjz=ΣQjs （kVar）
视在功率 （kVA）
电流 （A）
式中 ： Kp， 为用功功率、无功功率的同时系数
表3-3 施工现场临时用电变压器容量计算表
设备种类
设备名称
数量
额定功率（KW）
K（需要系数）
电动机
设备
塔式起重机
8
36.6
0.6
施工电梯
5
66
干粉砂浆储存罐
6
2.2
钢筋调直切断机
3
7.5
钢筋弯曲机
3
4
电动机
设备
钢筋弯箍机
3
2.2
0.6
钢筋切断机
3
4
直螺纹套丝机
3
4.1
电锯
3
2.2
其他电动机
1
81.2
全部动力设备的总功率为∑P
38
789.2
电焊机
电焊机
10
12.6
0.6
电焊机设备总计
10
126
临设生活用电
电灯
200
0.02
0.8
空调
80
1.2
开水器
5
12
蒸饭箱
5
9
电饭煲
5
4
其彵生活用电
1
33.5
临时生活电总计
296
225
现场照明用电
镝灯
20
2
1
LED灯
40
0.2
低压电灯
50
0.02
现场照明电总计
110
49
动力用电总量∑P机
763.52 KVA
照明用电总量
274.00 KVA
现场装机总容量不小于
1037.52 KVA
从表3-3中得出，现场箱变总空量不小于1037.52KVA。考虑到施工场地面积大，为满足施工生产用电，建议选用一台1200KVA箱式变压器。
3.4各设备配电箱电器元件选择
3.4.1塔吊：二级配电箱下设开关箱或三级配电箱
表3-4 塔吊及照明专用箱用表
设备名称
功率（KW）
台数
合计（KW）
塔吊专用箱
36.6
1
36.6
塔吊照明专用箱（含施工现场照明）
2
3
6
1）塔吊专用箱：I=P3×U×cosφ=33.6×10003×380×0.75=68A
电缆选择：YJLV22-4*50+1*25
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50mA
2）塔吊镝灯照明专用箱：PJS=1.0×6=6kW
QJS=0
SJS=6kVA
I=6000/380=15.78A
电缆选择：YC-5*6
熔断式隔离开关选择：HR6-40 熔丝为40A
漏电断路器选择：DZ20L-40 动作电流：50mA
塔吊专用二级箱电缆选择：YJLV22-4*50+1*25
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50mA
3.4.2施工电梯：二级配电箱下设开关箱或三级配电箱
表3-5 施工电梯专用箱用表
设备名称
功率（KW）
台数
合计（KW）
施工电梯专用箱
66
1
66
施工电梯专用二级箱：I=P3×U×cosφ=66×10003×380×0.75=133.7A
电缆选择：YJLV22-4*95+1*50
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50mA
3.4.3钢筋棚：二级配电箱下设开关箱或三级配电箱
表3-6钢筋棚设备用表
设备名称
功率（KW）
台数
合计（KW）
钢筋加工区开关箱
钢筋弯曲机
4
1
23.3
钢筋调直切断机
7.5
1
钢筋切断机
4
1
钢筋弯箍机
2.2
1
直螺纹套丝机
4.1
1
砂轮切割机
1.5
1
钢筋加工场照明
灯具
0.2
6
1.2

1）钢筋加工区二级箱：动力I=P3×U×cosφ=（4+7.5+4+2.2+4.1+1.5）×10003×380×0.75=47A
照明I=P220=1200220=5.5A
总用电量I=47+5.5=52.5A
电缆选择：YJLV-4*50+1*25
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50m
3.4.4楼层二级箱：二级配电箱下设开关箱或三级配电箱
表3-7 楼层箱设备用表
设备名称
功率（KW）
台数
合计（KW）
电焊机
12.6
3
37.8
照明

2
地面抹光机
2
2
4
插入式振动器
1.5
3
4.5
1）电焊机电流I=0.5×37.8×1000380=49A
2）照明电流：I=2000220=9A
3）地面抹光机电流：I=4000220×0.75=24A
4） 插入式振动器电流：I=4500220×0.75=27A
楼层二级箱总电流：I=69A
电缆选择：YJLV-4*50+1*25
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50mA
表3-8 办公区、生活区箱设备用表
用电区域
功率（KW）
台数
合计（KW）
办公区用电
36.7
1
169.7
工人区用电
98
1
办公区厨房
10
1
会议室
7
1
工人区厨房
18
1
3.4.5办公区、生活区：二级配电箱下设各种开关箱或三级配电箱：
项目部办公生活二级箱
项目部办公、厨房电流：I=（36.7+7）×10001.732×380+10×10001.732×380=82A
电缆选择：YJLV22-4*70+1*35
熔断式隔离开关选择：HR6-160 熔丝为160A
漏电断路器选择：DZ20L-160 整定电流：125A 动作电流：50mA
工人生活二级箱
工人生活、厨房电流：I=（98+18）×10001.732×380=177A
电缆选择：YJLV22-4*95+1*50
熔断式隔离开关选择：HR6-250 熔丝为250A
漏电断路器选择：DZ20L-250 整定电流：200A 动作电流：50mA
3.5一级配电箱电器元件选择
3.5.1一级配电箱1（距变压器90米）
总电流I=（68+16）*3+134+53+69*4=508A
电缆选择：YJLV22-4*240+1*120
熔断式隔离开关选择：HR6-630 熔丝为630A
漏电断路器选择：DZ20L-630 动作电流：100mA
3.5.2一级配电箱2（距变压器200米）
总电流I=（68+16）*2+134*2+53+69*3=686A
电缆选择：YJLV22-4*240+1*120
熔断式隔离开关选择：HR6-630 熔丝为630A
漏电断路器选择：DZ20L-630 动作电流：100mA
3.5.3一级配电箱3（距变压器450米）
总电流I=（68+16）*3+134*2+69*4=796A
电缆选择：YJLV22-4*240+1*120
熔断式隔离开关选择：HR6-630 熔丝为630A
漏电断路器选择：DZ20L-630 动作电流：50mA
3.5.4一级配电箱4（距变压器550米）
总电流I=82+177=259A
电缆选择：YJLV22-4*150+1*70
熔断式隔离开关选择：HR6-400 熔丝为400A
漏电断路器选择：DZ20L-400 动作电流：100mA
3.6各二级配电箱电器元件选择
3.6.1设备专用二级箱（塔吊、施工电梯、物料提升机）
构筑物高度超过30米采用塔吊与施工电梯相结合，构筑物高度低于30米采用塔吊与物料提升机相结合，因此设备专用二级箱依照此方案布置。
总电流I=68+133=201A
电缆选择：YJLV22-4*95+1*50
熔断式隔离开关选择：HR6-250 熔丝为250A
漏电断路器选择：DZ20L-250 动作电流：50mA
设备专用三级箱
电缆选择：YJLV22-4*50+1*35
熔断式隔离开关选择：HR6-100 熔丝为100A
漏电断路器选择：DZ20L-100 动作电流：30mA
3.6.2楼层施工专用二级箱
总电流I=69A
电缆选择：YJLV22-4*50+1*25
总熔断式隔离开关选择：HR6-250 熔丝为250A
总漏电断路器选择：DZ20L-250 动作电流：50mA
分熔断式隔离开关选择：HR6-100 熔丝为100A，共计2套。
分漏电断路器选择：DZ20L-3P-63 动作电流：30mA，共计2套。
DZ47-3P-63A-30mA共计2套，DZ47-2P-32A-30mA共计5套。
3.6.3钢筋加工棚专用二级箱
总电流I=52.5A
电缆选择：YJLV22-4*50+1*35
熔断式隔离开关选择：HR6-250 熔丝为250A
漏电断路器选择：DZ20L-250 动作电流：50mA
DZ47-4P-63A-30mA共计2套。
DZ47-3P-63A-30mA共计3套。
DZ47-3P-40A-30mA共计4套。
DZ47-2P-16A-30mA共计2套。
3.7材料准备
按照上述计算结果配备电线、电缆、配电箱及元器件等。
序号
工程或费用名称
单位
需求数量
1
项目部一级配电箱
台
1
2
施工现场一级配电箱
台
3
3
施工现场二级箱（施工用）
台
8
4
施工现场二级箱（施工用）
台
7
5
施工三级箱
台
4
6
塔吊二级箱
台
7
7
钢筋棚二级箱
台
4
8
办公室三级箱
台
1
9
会议室三级箱
台
1
10
项目部二级箱
台
1
11
工人生活区二级箱
台
1
12
工人生活区三级箱
台
3
13
变压器箱
台
4
14
电表箱
台
1
15
YJLV-4*240+1*120
米
660
16
YJLV-4*185+1*95
米
455
17
YJLV-4*150+1*70
米
600
18
YJLV-4*120+1*70
米
210
19
YJLV-4*95+1*50
米
400
20
YJLV-4*70+1*35
米
40
21
YJLV-4*50+1*25
米
2726
22
YJLV-4*35+1*16
米
1140
23
YJLV-4*16+1*10
米
80
24
护套线VV4*4+1*2.5
米
2000
25
金卤灯
套
22
26
触发器2000W
个
10
27
金卤灯管2000W
个
20
28
LED灯400W
套
8
29
过路套管DN150（镀锌）
米
18
30
过路套管DN100（镀锌）
米
300
31
过路套管DN80（镀锌）
米
6
32
过路套管DN50（镀锌）
米
24
33
20×20镀锌方管
米
420
34
30×30镀锌方管
米
300
35
50×50镀锌方管
米
48
36
彩钢瓦
m2
36
37
接地镀锌扁钢40*4
米
108
38
接地极镀锌角钢50*5
米
36
39
LED双管荧光灯 T8 9W
套
36
40
600*600LED
套
6
41
餐厅装饰灯1000*600/600*600
套
1/1
42
300半圆球LED吸顶灯 18W
套
21
43
LED投光灯 50W
套
2
44
节能灯 18W（灯泡+灯座）
套
2
45
风暖浴霸 2100W
套
2
46
热水器控制箱
套
1
47
蒸箱控制箱
套
1
48
太阳能控制箱
套

49
户内控制箱
套

50
电能表
套

51
单联开关
个

52
双联开关
个

53
三联开关
个

54
五孔插座
个

55
空调插座
个

56
PVC20线槽
米

57
PVC25线槽
米

58
PVC50线槽
米

59
de20PVC线管
米

60
de50PVC线管
米

61
BV-1.5mm2
米

62
BV-2.5mm2
米

63
BV-4mm2
米

64
BV-10mm2
米

65
开水器蒸饭车控制箱380V
套

66
户内控制箱220V
套

67
电能表
套
60
68
单联开关
个
64
69
双联开关
个
3
70
36V USB四口插座
个
120
71
空调插座
个
60
72
五孔插座
个
7
73
防水灯 28W
套
9
74
36V灯泡+灯座
套
60
75
220V 灯泡+灯座
套
4
76
PVC de50线管
米
20
77
PVC de40线管
米
255
78
PVC de32线管
米
255
79
PVC de20线管
米
496
80
PVC20线槽
米
1373.6
81
BV-1.5mm2
米
1814.4
82
BV-4mm2
米
860
83
BV-6mm2
米
140
84
BV-10mm2
米
1630
85
86PVC线盒
个
409
85
地插
个
2
3.8试验及检验工作准备
检验工具配置情况
螺旋测微仪：对所购电缆做好进场验收工作，测量所购电缆线径。
绝缘摇表：送电前对安装完毕的配电回路及配电装置进行绝缘摇测，并做好相关记录。
接地摇表：配电回路运行前对所有的接地防雷装置进行摇测，并做好相关记录。
万用表：送电前，自总箱到分箱测其带电端相电压、线电压，保证电压均正常再进行送电。
钳形电流表：对负荷较大的回路定时测量其电流大小，观察其是否超载，是否偏相，对所发现的问题及时解决。
3.9项目组织机构与人员配备
项目部所有临电设施由机电管理部组织落实，机电管理部具体人员及分工如下：
机电管理部成员及其相应职责
人员
职务
职责
魏
京
强
机电管理部部长
（1）在单位主管和上级业务部门指导下，对本科室工作全面负责，带头执行国家和上级的有关方针政策。
（2）全面负责项目部机电管理的质量、环境、职业健康安全工作，建立健全各种设备台账、用电台账，明确科室人员的职责分工和安排并检查落实情况。
（3）做好机电材料供应市场的调查，搜查、整理各方面的物资设备信息，统计分析物资设备供应市场过程中的各种数量关系，并及时向项目部领导提供信息资料，供领导决策参考。
（4）熟悉项目部所有设备的资产、数量、质量的情况，建立健全设备台账的技术档案。
（5）负责现场操作人员岗前培训，持证上岗，严格控制人、机违章操作，造成机械伤害。
（6）对库房保管员进行业务培训，提高其业务水平和工作能力。
（7）对各工点的现场物资设备管理、火工品使用管理进行监督检查，及时协调安排好现场设备供应工作。
（8）完成好项目部领导交办的其它工作。

蔡
磊
机电员
（1）负责施工现场的施工用电及管理工作。
（2）负责工地用电的布置，安全用电监督检查，并纠正、处罚违章用电行为。
（3）熟悉本工地用电设备、供电线路、安全用电状况，及时解决有关问题。
（4）熟悉并认真遵守安全用电规则，确保施工用电安全。
（5）熟练掌握触电急救知识，遇有触电事故能迅速按安全规则处理。
（6）建立健全施工用电台帐，定时结算和分摊电费。
（7）按照“三标一体化”有关要求，完成相关要素的工作。
（8）完成领导临时交办的其他工作。
第四章 施工安排
4.1施工临时用电变压器位置的选择
根据施工现场平面布置图及现场勘查，结合现场实际情况及施工需要确定高压、低压、电源线路敷设路径，线路敷设采取直埋形式，敷设方式要求满足施工现场临时用电安全技术规范要求。
4.2总配电箱、分配电箱、开关箱位置确定
总配电箱、分配电箱以及开关箱根据施工现场实际情况结合施工用电安全规范要求，确定数量和安装位置，根据规范要求施工现场全部临时用电整个配电系统采用“三级配电，二级保护”TN-S系统，施工现场使用总配电箱以及分配电箱、开关箱必须有技术监督局办法强制认证证书及出厂合格证的铭牌，在各总配电箱以及分配电箱设置专用照明使用漏电保护器，工作零线（N）和保护接地线（PE）不能混淆使用；三级配电箱须严格按照施工用电安全规范执行， “一机、一闸、一箱、一漏”的保护要求。
楼层配电箱线路敷设采用树干式敷设方式，五层一个，根据施工进展情况逐步增设，其电源从对应的一级箱电源接接入，以满足主体结构、二次结构、装饰装修及安装工程施工临时用电需求。
施工现场变压器、总配电箱位置及电缆敷设见施工平面布置图（见附图1）。各线路走向设计时已考虑施工现场车辆、人员流动、物料堆放等要求。在施工现场如遇要穿越施工临时道路时，需要在施工临时道路下面埋设钢管，电缆敷设路径尽可能远离流动车辆和物料堆放场地。
4.3施工现场临时用电施工流程
4. 3. 1总配电箱安装——各用电点确定——低压电缆敷设——测试（包括接地、绝缘、漏电开关等）——送电
4. 3. 2定位
根据工程施工总平面图及现场施工实际情况，确定电缆埋设位置。
4.4配电箱的安装
4. 4. 1各箱体安装须牢固，安装位置应便于操作和维修。
4. 4. 2配电箱落地安装，安装位置砌筑混凝土基础，基础高出地面300mm，周围按照安全文明施工要求对其进行防护。
4. 4. 3采用进出线口设在箱体下面的配电箱，箱内配电线绝缘良好，排列整齐，箱体内开关电器固定牢固，导线端头连接可靠，符合要求。
4. 4. 4总配电箱以及分配电箱内设总隔离开关及分路隔离开关。
4. 4. 5各分配电箱、开关箱内安装的空气开关、漏电保护器等电气设备，应动作灵活可靠，接触良好，开关箱内各开关必须根据施工现场用电设备的功率选择。
4.5测试、送电
4. 5. 1在箱体及线路安装敷设好后，送电前必须检测接地电阻及绝缘电阻是否符合规范要求，在符合要求后方可送电，并做好测试纪录。
4. 5. 2在送电前先断开所有线路中隔离开关，测量电源电压是否正常，确定正常后，由上至下逐级送电，至所有用电点设备能正常运行后，移交现场专职电工。
第五章 主要施工方法和工艺
5.1施工流程
总配电箱安装——各用电点确定——低压电缆敷设——二级配电箱安装——测试（包括接地、绝缘、漏电开关等）——送电——成品保护。
5.2技术要点
5.2.1安装准备
根据临时用电图纸和内容，选用的电气设备和主要材料等进行统计，并做材料准备，对采用代用设备和材料，要考虑供电的可靠和安全符合工艺要求和技术经济等条件。准备施工需要的工具、机具、仪器、仪表和特殊机具。规划施工现场的电源、工具、材料存放场所等临时设施。做好施工技术和安全培训，保证施工安全有序进行。
5.2.2 施工方法
1）总配电箱安装
根据现场场地情况和用电需求，在施工现场设置3台一级落地式配电柜，配电柜放置处硬化长3000*宽3000*厚100mm C20混凝土面。配电柜安装完成后，加设围栏硬防护。
2）各用电点确定
根据现场施工需要，在相应区域规划用电点，详细位置参见附图一。
3）低压电缆敷设
敷设电缆前应根据设计图对电缆的规格、型号进行核对，穿线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。需要加设套管的地方，采用DN100的镀锌钢管，根据图纸管线走线和距离，先期确定钢管焊接长度和煨弯位置。直埋区域埋深不少于700mm，并做好电路标识。
4）二级配电箱安装
为便于电源灵活使用，二级配电箱采用移动式箱体，密闭防雨型，箱锁距离地面1.2米。
5）测试
通电前，调试人员应熟悉电气系统全部资料，包括施工图纸、设计说明、电气原理图、设备技术文件等，了解各种设计参数、系统工艺流程及电气设备的性能、技术参数和使用方法等。绝缘、漏电、接地测试合格后，方可送电。
6）送电
经过测试合格后，由首尾监护人经对讲机联系同意送电后，方可送电，否则严禁送电。送电时应经过连续合断3次测试后正常，方可正式送电。
7）成品保护：管材、配件、机柜及元器件等安装材料和成套设备进场时应有符合出厂标准要求的包装，卸货不得采用倾倒方式，不得抛、摔、滚、拖。电气材料及设备等必须在通风、干燥的室内场地存放，不得暴晒、雨淋，防止变形、受潮或受损。
5.3接地保护
5.3.1施工现场箱式变压器的接地方式为中性点直接接地，其低压侧采用工作零线和保护零线分离的系统（TN-S系统）。
5.3.2各电器设备的金属外壳及与该电气设备连接的金属构架必须采取可靠的接地保护。
5.3.3接零保护应符合下列规定：
1）总配电箱及区域配电箱与电源变压器距离超过50m以上时其保护零线（PE线）应作重复接地，接地电阻值不应大于10Ω。
2）接引到用电设备的工作零线，保护零线必须分开，保护零线上严禁装设开关或熔断器。
3）保护零线与相线的材质应相同，保护零线最小截面不得小于16mm2。
4）接引至移动电动工具的保护零线必须采用铜芯软线，其截面不得小于相线的1/3，且不得小于1.5mm2。
5.3.4当供电系统不使用低压侧380/220V中性点直接接地的变压器时，电气设备应根据系统要求作保护接零，接地。
5.3.5低压用电设备的保护接地可利用金属构件、钢筋混凝土构件的钢筋等自然接地体，但严禁利用输送可燃液体、可燃气体或爆炸性气体的金属管道作为保护接地线。
5.3.6利用自然接地体作保护接地线时应符合下列要求：
1）保证其全长为完好的电气通路。
2）利用串联的金属构件保护地线时，应在金属构件之间的串联部位焊接连接线，其截面不得小于100mm2。
5.4供配电系统
现场采用TN-S系统供电，实行三级配电两级级保护。一机一闸一漏一箱。从电源处每根电缆引出5条线，其中除引出三条分别为黄、绿、红的相线（L1、L2、L3），再从电源中性线（N）接地处同时引出2条零线，一条叫工作零线（N），另一条叫保护零线（PE线）。其中线（L1、L2、L3）与工作零线（N线）一起作为三相四线工作线路使用，保护零线（PE线）只作电器设备接零保护使用。
5.4.1系统基本结构
现场采用三级配电，从电源进线开始至用电设备之间，经过三级配电装置配送电力，既由总配电箱（一级柜）开始依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。
5.4.2系统设置原则
三级配电系统按如下规则设置。
1）分级分路规则
从总配电箱分路设置二级配电箱，从二级配电箱分路设置三级开关箱，从三级开关箱向用电设备直接供电，实行“一机一闸一箱”制，三级开关箱不在分路，每台设备设置独立的专用开关系统。
2）压缩配电间距规则
除总配电箱与分配电箱外，分配电箱与开关箱之间，开关箱与用电设备之间的间距尽量缩短。分配电箱设在用电设备和负荷相对集中的场所。分配电箱与开关箱的距离不超过30米。开关箱与固定式用电设备水平距离不超过3米。
3）系统的设置的运行环境要满足环境安全因素和安全生产的要求。
5.4.3配电箱
（1）配电箱的材质和安置要求
1) 配电箱、开关箱采用铁板制作。
2) 分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。
3) 配电箱、开关箱装设在干燥、通风及常温场所。
4) 配电箱周围有二人同时工作的空间和通道，无任何障碍及维修工作的物品；无灌木、杂草。
5) 配电箱、开关箱有防雨、防尘设施，有门锁。
（2）配电箱装设的电器要求
1) 箱内安装是左大右小，大容量的控制开关在左面，小容量的开关器安装在右面。
2) 配电箱内的电器，安装在专用安装板上。
3) 配电箱作可靠的保护接零，保护接零采用标准的黄/绿双色线与专用接线板连接。
4) 配电箱电源导线的进出为下进下出。
5) 导线的进、出口处，加强绝缘，并将导线卡固。
6) 配电箱内开关连接选用BVR铜线。为了保证可靠的电气连接，保护零线采用绝缘铜线。
7) 所有配电箱，均标明其名称、用途，并作分路标记。
5.4.4线缆的选择与敷设
钢筋加工机械及其他固定安装机械电源采用铝芯电缆，由分配电箱沿防护棚穿管敷设或埋地敷设至用电设备。移动式配电箱的进、出线均用铝芯电缆。
1）变压器至总配电箱电缆
为防止由于保护零线断线造成保护失效而发生事故，确保安全用电。在如下部位做重复接地：总配电箱、分配电箱，每条支线一个开关箱。采用2根2.5米长的50×5镀锌角钢作为接地体分别打入地下（相互间距不小于5米，接地极埋深不小于0.8米）。用面积不小于相线50﹪的单股铜线与配电箱保护零线进行连接。作业结束后经摇测其阻值不大于10Ω。
5.4.5保护接零
现场的所有电气设备采用保护接零的方式，即将电气设备的金属外壳与供电
