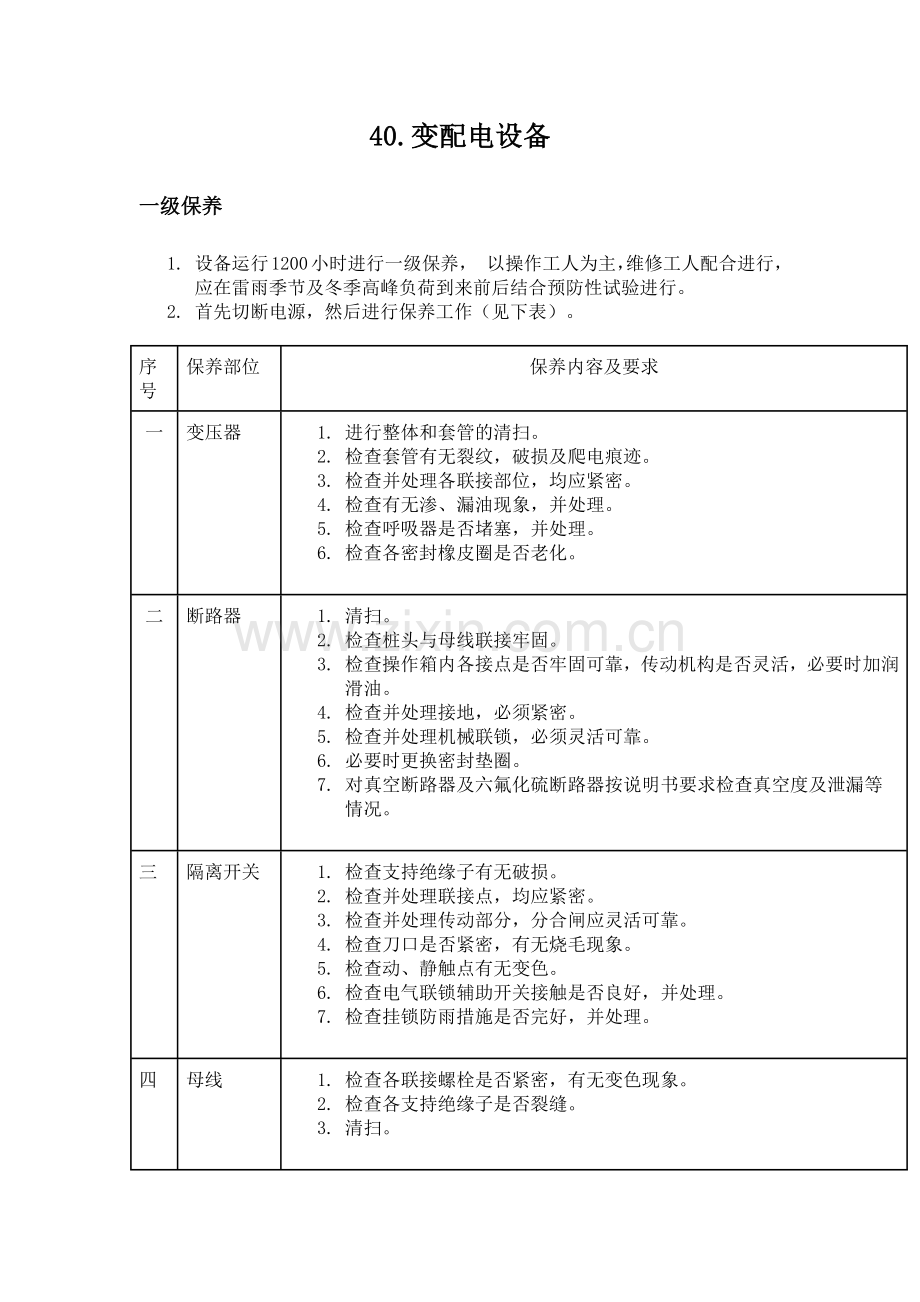

40.变配电设备
一级保养
1. 设备运行1200小时进行一级保养， 以操作工人为主，维修工人配合进行，应在雷雨季节及冬季高峰负荷到来前后结合预防性试验进行。
2. 首先切断电源，然后进行保养工作（见下表）。
序号
保养部位
保养内容及要求
一
变压器
1. 进行整体和套管的清扫。
2. 检查套管有无裂纹，破损及爬电痕迹。
3. 检查并处理各联接部位，均应紧密。
4. 检查有无渗、漏油现象，并处理。
5. 检查呼吸器是否堵塞，并处理。
6. 检查各密封橡皮圈是否老化。
二
断路器
1. 清扫。
2. 检查桩头与母线联接牢固。
3. 检查操作箱内各接点是否牢固可靠，传动机构是否灵活，必要时加润滑油。
4. 检查并处理接地，必须紧密。
5. 检查并处理机械联锁，必须灵活可靠。
6. 必要时更换密封垫圈。
7. 对真空断路器及六氟化硫断路器按说明书要求检查真空度及泄漏等情况。
三
隔离开关
1. 检查支持绝缘子有无破损。
2. 检查并处理联接点，均应紧密。
3. 检查并处理传动部分，分合闸应灵活可靠。
4. 检查刀口是否紧密，有无烧毛现象。
5. 检查动、静触点有无变色。
6. 检查电气联锁辅助开关接触是否良好，并处理。
7. 检查挂锁防雨措施是否完好，并处理。
四
母线
1. 检查各联接螺栓是否紧密，有无变色现象。
2. 检查各支持绝缘子是否裂缝。
3. 清扫。
五

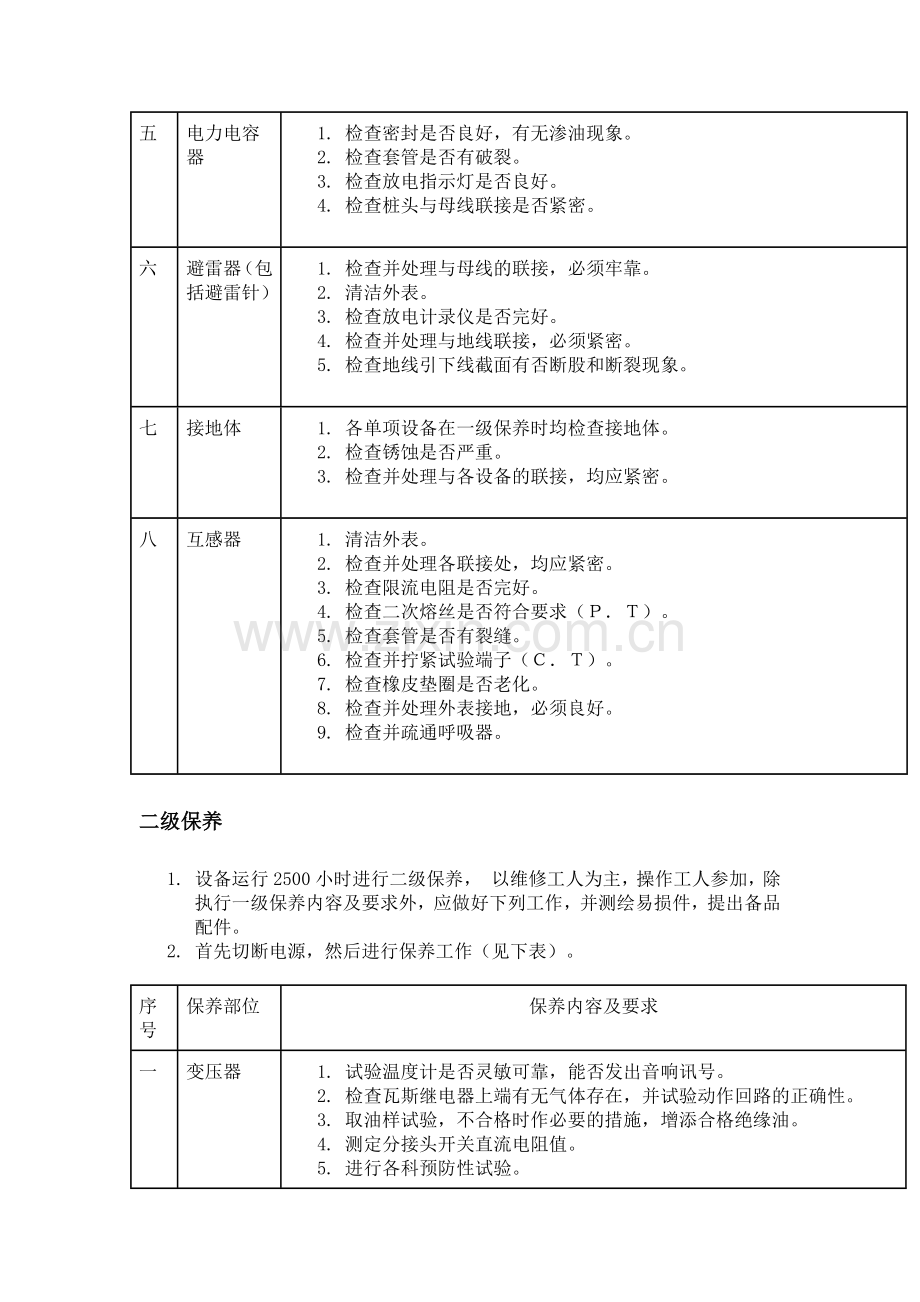

电力电容器
1. 检查密封是否良好，有无渗油现象。
2. 检查套管是否有破裂。
3. 检查放电指示灯是否良好。
4. 检查桩头与母线联接是否紧密。
六
避雷器（包括避雷针）
1. 检查并处理与母线的联接，必须牢靠。
2. 清洁外表。
3. 检查放电计录仪是否完好。
4. 检查并处理与地线联接，必须紧密。
5. 检查地线引下线截面有否断股和断裂现象。
七
接地体
1. 各单项设备在一级保养时均检查接地体。
2. 检查锈蚀是否严重。
3. 检查并处理与各设备的联接，均应紧密。
八
互感器
1. 清洁外表。
2. 检查并处理各联接处，均应紧密。
3. 检查限流电阻是否完好。
4. 检查二次熔丝是否符合要求（Ｐ．Ｔ）。
5. 检查套管是否有裂缝。
6. 检查并拧紧试验端子（Ｃ．Ｔ）。
7. 检查橡皮垫圈是否老化。
8. 检查并处理外表接地，必须良好。
9. 检查并疏通呼吸器。
二级保养
1. 设备运行2500小时进行二级保养， 以维修工人为主，操作工人参加，除执行一级保养内容及要求外，应做好下列工作，并测绘易损件，提出备品配件。
2. 首先切断电源，然后进行保养工作（见下表）。
序号
保养部位
保养内容及要求
一
变压器
1. 试验温度计是否灵敏可靠，能否发出音响讯号。
2. 检查瓦斯继电器上端有无气体存在，并试验动作回路的正确性。
3. 取油样试验，不合格时作必要的措施，增添合格绝缘油。
4. 测定分接头开关直流电阻值。
5. 进行各科预防性试验。
6. 必要时更换密封橡皮垫圈。
7. 更换呼吸器中的干燥剂。
8. 本体需要时补添。
二
断路器
1. 取油样试验，必要时换绝缘油或添油。
2. 检查油标是否堵塞，并疏通。
3. 对操作箱内电器作绝缘电阻测量。
4. 作规定的预防性试验。
5. 修理直流合闸接触点。
6. 必要时做解体检修。
7. 对操作频繁者，应视具体情况缩短周期。
三
隔离开关
1. 各传动部分清洗加油。
2. 调整、修理动静触头和接触、断合的同时性。
3. 检修机械连说联锁。
4. 作预防性试验。
5. 倒扣清洗、换油。
四
母线
1. 必要时重新油漆。
2. 进行耐压试验和绝缘测量。
3. 更换不合格的支持绝缘子。
4. 户外母线联接螺丝加防腐油。
五
电力电容器
1. 必要时调换橡皮垫圈。
2. 作预防性试验。
六
避雷器（包括避雷针）
1. 进行预防性试验。
2. 各固定螺钉加防腐油。
七
接地体
1. 除联接处在可裸部分外，均应油漆、防腐。
2. 测定接地电阻值（应在冬季进行）。
八
互感器
1. 取油样试验。
2. 必要时疏通油标及清洗油标玻璃管。
3. 必要时调换橡皮垫圈。
4. 必要时增添和调换合格绝缘油。
5. 作预防性试验。
