高压外电防护专项施工方案.docx

慈城古镇与新区道路连接系统
工程Ⅱ标段

高压外电防护专项施工方案

编制人 职务（称）
审核人 职务（称）
批准人 职务（称）
批准部门（盖章）
编 制 日 期

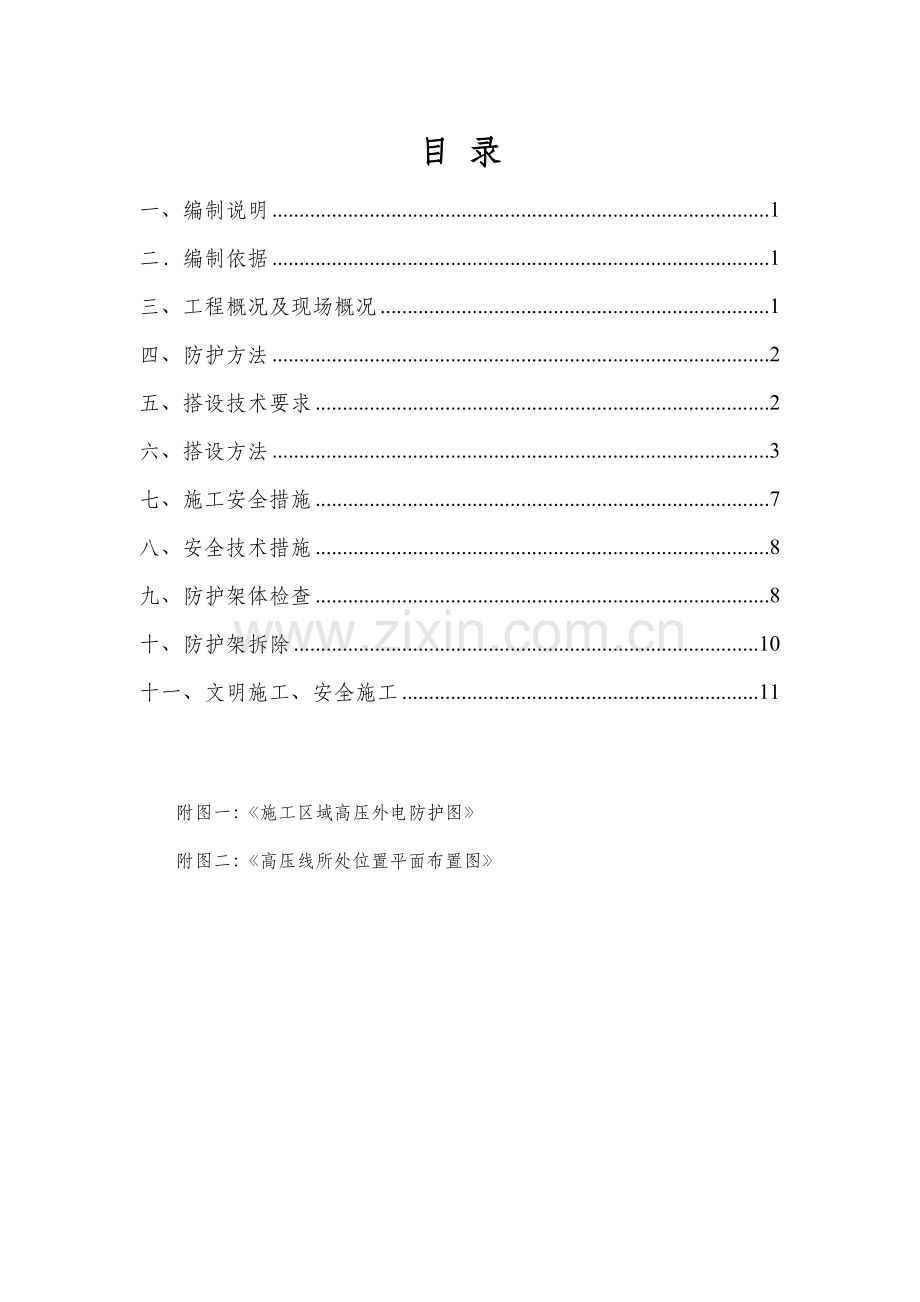

目 录
一、编制说明 1
二．编制依据 1
三、工程概况及现场概况 1
四、防护方法 2
五、搭设技术要求 2
六、搭设方法 3
七、施工安全措施 7
八、安全技术措施 8
九、防护架体检查 8
十、防护架拆除 10
十一、文明施工、安全施工 11

附图一：《施工区域高压外电防护图》
附图二：《高压线所处位置平面布置图》
高压外电防护专项施工方案

一、编制说明
为保证现场U型槽钻孔围护桩及主体地基处理桩能在一个安全的环境下正常工作并顺利完成施工任务，现根据钻孔桩机使用环境安全有关要求及施工区域内高压电线防护措施要求，特制定此外电防护专项施工方案。
二．编制依据
1. 施工现场临时用电安全技术规范 JGJ46-2005
2. 建筑施工安全检查标准 JGJ59-99
3. 《新联路公铁立交桥工程施工图设计》
4. 《U型槽基坑围护与开挖方案》
5. 现场实地勘察
三、工程概况及现场概况
本工程位于宁波市慈城，为古镇新联地块与新区纵一路连接工程，北接新联地块规划路，南与在建纵一路相连，全长约662. 15米（对应桩号为K0+020～K0+278. 74、K0+312. 8～K0+716. 21），宽约30米，路面结构采用沥青混凝土路面。
在施工区域内有两道10kV高压架空线输电线路通过，分别位于桩号K0+382. 05（高11. 1米），K0+357. 69（7. 8m）。由于架空线高度限制、普通钻孔桩机桩架较高无法安全施工。
拟定此段围护采用X-2型钻孔桩机（桩架高7.3m）施工，X-2型桩机施工范围为K0+351.19～K0+363.19、K0+377.5~K0+380，共计Φ800mm围护桩32根，19～30#、60～71#、1～4#和42～45#，由于桩架高度限制此段钢筋笼改为4.5m每段起吊，焊接工程量比原来9m每段增加1倍。
U型槽主体地基加固及止水墙帷幕采用高压旋喷桩（高压旋喷桩桩架不足3m）处理，施工范围为K0+380~K0+341.66共38.34m，确保施工操作安全有效。
四、防护方法
采用双排绝缘材料毛竹搭设防护架，搭设参数为：步距1. 8m，间距2m，搭设横杆按照规范距离高压线1.7m。搭设高度超过高压线1m，同时在高压线保护架上设密目安全网、警示牌和夜间警示灯，警示牌上写：“高压线危险”。
五、搭设技术要求
1. 搭设材料
a. 根据现场实际情况，用毛竹搭设防护架，其中毛竹杆小头直径不小于70mm，大头直径不大于130mm，长度不小于6m。，毛竹杆不得有折弯，表面不见虫眼。
b. 绑扎钢丝用12#脚手专用钢丝，镀锌钢丝使用时不允许用火烧，次品和锈蚀严重的镀锌钢丝不得使用。
c. 围护材料采用安全网加密目网的做法，安全网在高压线一侧。
2. 搭设尺寸要求
a. 防护架总长按现场内高压线长度确定，水平杆步距为1. 8m，防护横杆距高压线距离不小于1. 7m。
b. 防护栏每隔5m设抛撑一根，抛撑必须与地面牢固连接，同时遇电杆处防护架与电杆进行连接，以保证防护架的稳定。
c. 围护桩施工范围内双排防护架增加竖向支撑与斜撑，以保证的竹排段牢固性。
d. 所有立杆和抛撑杆埋入地内不少于0. 8m，保证其下部牢固，基底夯实不下沉。
e. 防护架应牢固稳定具有抗风能力。
3. 参照标准：《施工现场临时用电安全技术规范》（JGJ46—2005）第4. 1. 4条、4. 1. 6条。
六、搭设方法
1. 准备工作
a. 清除施工现场的障碍物。
b. 夯实搭设防护架范围内的回填土。
c. 根据毛竹粗细、外形等进行合理挑选分类，决定其用途及使用的部位。
d. 根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。
2. 施工程序
确定立杆位置→挖立杆坑→竖立杆→绑大横杆→绑拉杆→绑抛撑、斜撑、剪刀撑等→搭设安全网→安装警示标志。
a. 立杆坑：挖直径500mm深800～1000mm的坑，坑底直径稍大于坑口直径，坑内采用C15混凝土填筑，埋设稳固。
b. 扫地杆：防护架搭设高度较小，在立杆底部加绑扫地杆。
c. 竖立杆：先竖两端头的立杆，再立中间立杆。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，既不能朝高压线面也不能背高压线面，以保证大横杆能与立杆接触良好。
d. 绑大横杆：防护架两端大横杆的大头应朝外。绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强防护架的整体稳定。
e. 双排架绑小横杆：小横杆绑再大横杆上，相邻的两根小横杆的大小头应相反放置。小横杆绑在立杆上，上下相邻的两排小横杆应绑在立杆的不同侧面。小横杆伸出立杆部分长度不得小于300mm。
f. 绑斜撑、剪刀撑、抛撑：防护架搭设至三步以上时，即应绑设抛撑、斜撑、剪刀撑。
g. 搭设安全网：按照《建筑施工安全网搭设安全技术规范》规定进行。安全网应与脚手架立杆、横杆绑扎牢固，绑扎间距小于0. 3m。
h. 安装警示标志：围护桩施工范围内设置夜间警示红灯，在架体外边悬挂警示标语，所有警示标志必须安装牢固。
3. 绑扎方法
a. 直交：毛竹垂直相交，如立杆与大横杆相交处，立杆与小横杆相交处应采用平插十字扣或斜插十字扣的绑扎方法。
平插十字扣绑扎方法的绳扣不易松动，横杆沉降量小，效果较好。绑扎时钢丝既要扭紧，使毛竹不松动，又不要扭紧过度，使钢丝绞断或受伤。
平插十字扣、斜插十字扣如图所示。
毛竹

毛竹

b. 斜交。
毛竹倾斜相交，如立杆与斜撑相交处，立杆与剪刀撑相交处，大横杆与斜撑相交处，应采用斜十字扣的绑扎方法。
斜十字扣用的钢丝两个单头必须从毛竹交角最小处插进，才易扭紧，保持毛竹不松动。
斜十字扣做法如图所示
毛竹
毛竹

c. 毛竹接长
毛竹接长采用顺扣绑扎法，接头长度不少于1.5m，绑扣不少于3个，两端及中间各1个，绑扣距杆端0.15m。接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化，顺扣做法如图所示。

4. 搭设标准
a. 立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高的1/100，且不得大于100mm，不得向外偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。
立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接长度应跨两层大横杆，且不得小于1.5m。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。
b. 大横杆：大横杆绑扎在立杆内侧，沿纵向平放。大横杆必须按规定进行接长，接头应置于立杆处，大头伸出立杆200～300mm,并使小头压在大头上，搭接长度不小于1.5m。接头位置，上下相邻大横杆的接头应错开一个立杆。
c. 小横杆：小横杆绑扎在大横杆上，大头朝里。伸出大横杆的长度不得小于200mm。小横杆应等距离均匀布置，不得抽拆。
d. 斜撑：斜撑设置在防护架的外侧，与地面不小于45°倾斜。齐底端埋入土中，底脚距立杆纵距一致。
e. 剪刀撑：剪刀撑设置在脚手架外侧，是与地面成45°～60°的交叉杆件。从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。剪刀撑本身与立杆、大横杆相交处应绑牢。
f. 抛撑：抛撑与地面成45°～60°。防护架搭设到3步架高时，应每隔2根两根立杆设置一根抛撑。其底脚做法同立杆。
七、施工安全措施
1. 在搭设毛竹防护施工时必须断电，先联系电力部门，在电力部门批准后确定停电时间，保证施工安全。
2. 搭设和拆除防护架必须由专业的架子工进行，操作时必须配戴安全帽、安全带、穿防滑鞋。
3. 操作人员进入现场必须遵守安全生产六大纪律。
4. 大雾、大雨天和六级以上的大风天气，不得进行防护架上的高处作业，雨天后作业必须采取安全防滑措施。
5. 初设时应有临时支撑，防止初立的立杆倾倒伤人。
6. 在搭设时，必须有专业的安全员全程巡视监控作业人员操作的各环节的安全动态情况，发现有不合安全规范的地方，尤其是在距高压线很近时必须全程监控。
7. 在作业前，安全员应向班组操作人员作详细的交底并严格按照方案搭设技术要求进行。
8. 作业人员在搭设过程中注意架体高升时防止竹杆特别是小横杆坠落伤人。
9. 搭设前应搭设警戒线，并指派专人看护，防止人员进入警戒区。
八、安全技术措施
1. 对各班组进行安全用电教育，特别电工必要的安全交底、教育外，针对场内的高压线、变压器的使用安全，要求每日交接班检查，任何人员未经许可使用。
2. 防护架搭设前必须根据规范规定和施工方案，制定防护架的安全技术措施。
3. 搭设时应通长拉线，立好立杆档子。
九、防护架体检查
1. 防护架搭设和使用前的检查。
a. 防护架搭设至三步架高时，应按设计要求检验，符合后，继续向上搭设。至要求高度，并由工地技术负责人和安全员会同搭设班组按规定项目和要求进行检验，检查合格后办理交接验收手续方准许交付使用。
b. 检验要求如下
（1）整体防护架必须保持垂直、稳定，不得向外倾斜。
（2）防护架与抛撑及剪刀撑必须牢固，间距符合设计规定。
（3）毛竹、镀锌钢丝的规格尺寸和材质必须符合规定。
（4）立杆、斜杆底部应有垫块。填土要夯实，不得有松动现象，并应高出周围的地面。
（5）各杆件的间距及倾斜角度应符合规定。
（6）镀锌钢丝绑扎应符合规定，且不允许一扣绑扎三根杆件。
2. 防护架使用期间的检查。
a. 防护架使用期间必须设专人经常检查。
b. 检查项目如下。
（1）防护架有否出现倾斜或变形。
（2）连墙点有否出现缺损。
（3）绑扎点镀锌钢丝有否出现松脱和断裂。
（4）立杆有否出现沉陷和悬空。
检查后不合格部位必须及时修复或更换，符合规范规定后，方准许继续使用。
3. 防护架在特殊情况下的检查。
暂停工程复工，大雨后的工程，必须重新对防护架进行详细的检查，符合要求后，方准许继续使用。
4. 管理
a. 材料部门购进的防护架木材规格和材质应符合规范规定，不得采购等外材或残次品作为防护架的部件使用。
b. 施工过程中，未经技术负责人批准，不得随意抽拆防护架上的杆件，并应及时清除防护架上的垃圾及杂物。
c. 毛竹应按规定分别堆放，四周应设置消防器材，如灭火器、消防水桶等备用。
十、防护架拆除
1. 架子使用完毕后应由专业架子工拆除防护架。
2. 防护架拆除时，作业区及进出口处必须设置警戒标志，派专人指挥，严禁非作业人员进入。
3. 拆除的杆件应自上而下传递或利用滑轮和绳索运送，不得从架子上向下随便抛落。
4. 毛竹防护架拆除的要求
a. 防护架拆除必须严格遵守自上而下按顺序进行，后绑的先拆，先绑的后拆。拆除顺序如下，安全网→剪刀撑→小横杆→大横杆→立杆等。严禁上下同时进行拆除作业，严禁采用推倒或拉倒的方法进行拆除。
b. 拆除杆件时的注意事项如下。
立杆：先抱住立杆再解开最后两个绑扎扣。
大横杆：剪刀撑、斜撑：先拆中间绑扎扣，托住中间再解开两头的绑扎扣。
抛撑：先用临时支撑加固后，才允许拆除抛撑。
剪刀撑、斜撑及连接点只能在拆除层上拆除、不得一次全部拆掉。
十一、文明施工、安全施工
现场文明施工、安全施工应符合编制的专项《安全施工方案》、《文明施工方案》。
