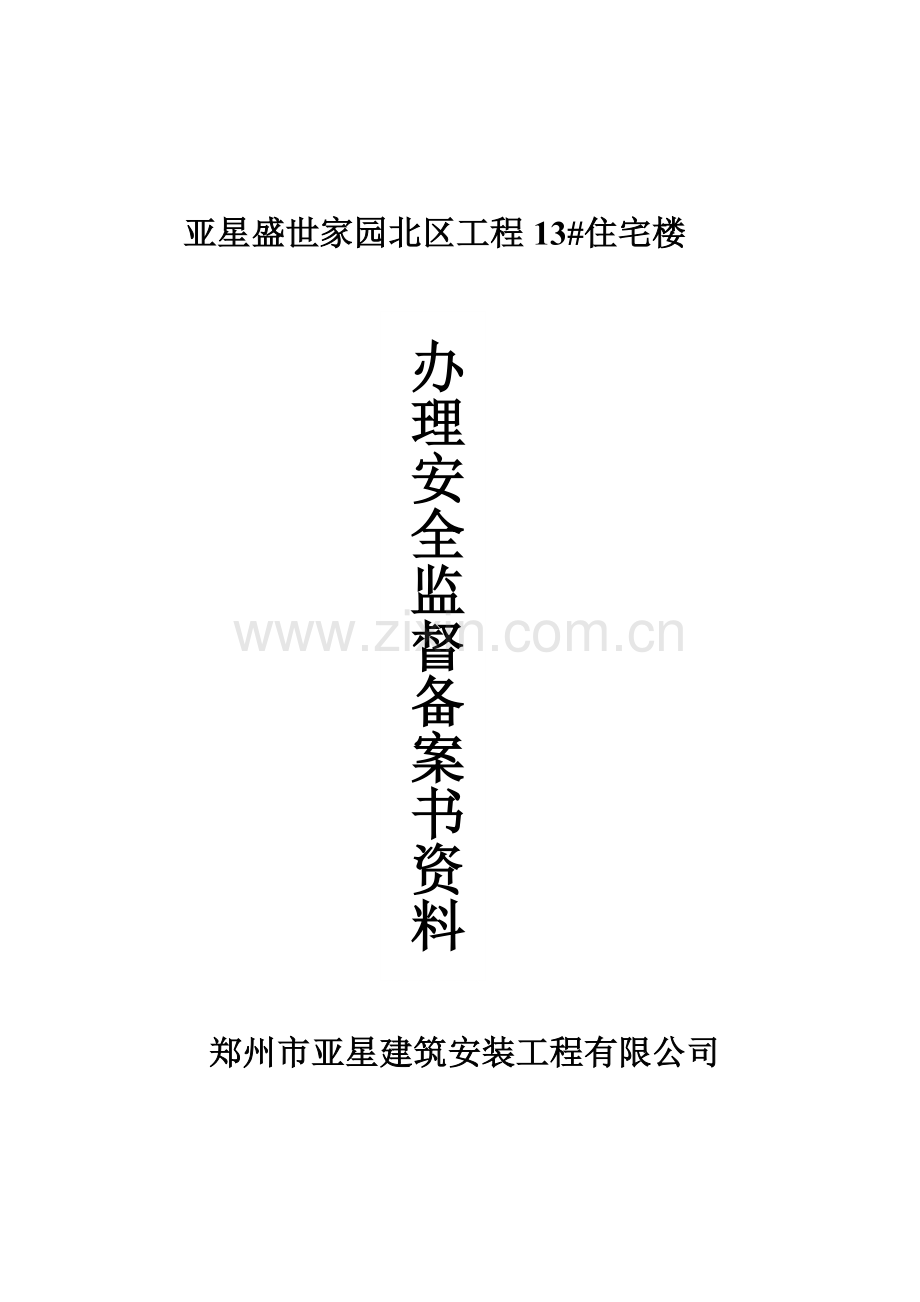

办理安全监督备案书资料.docx_第1页
第1页 / 共79页

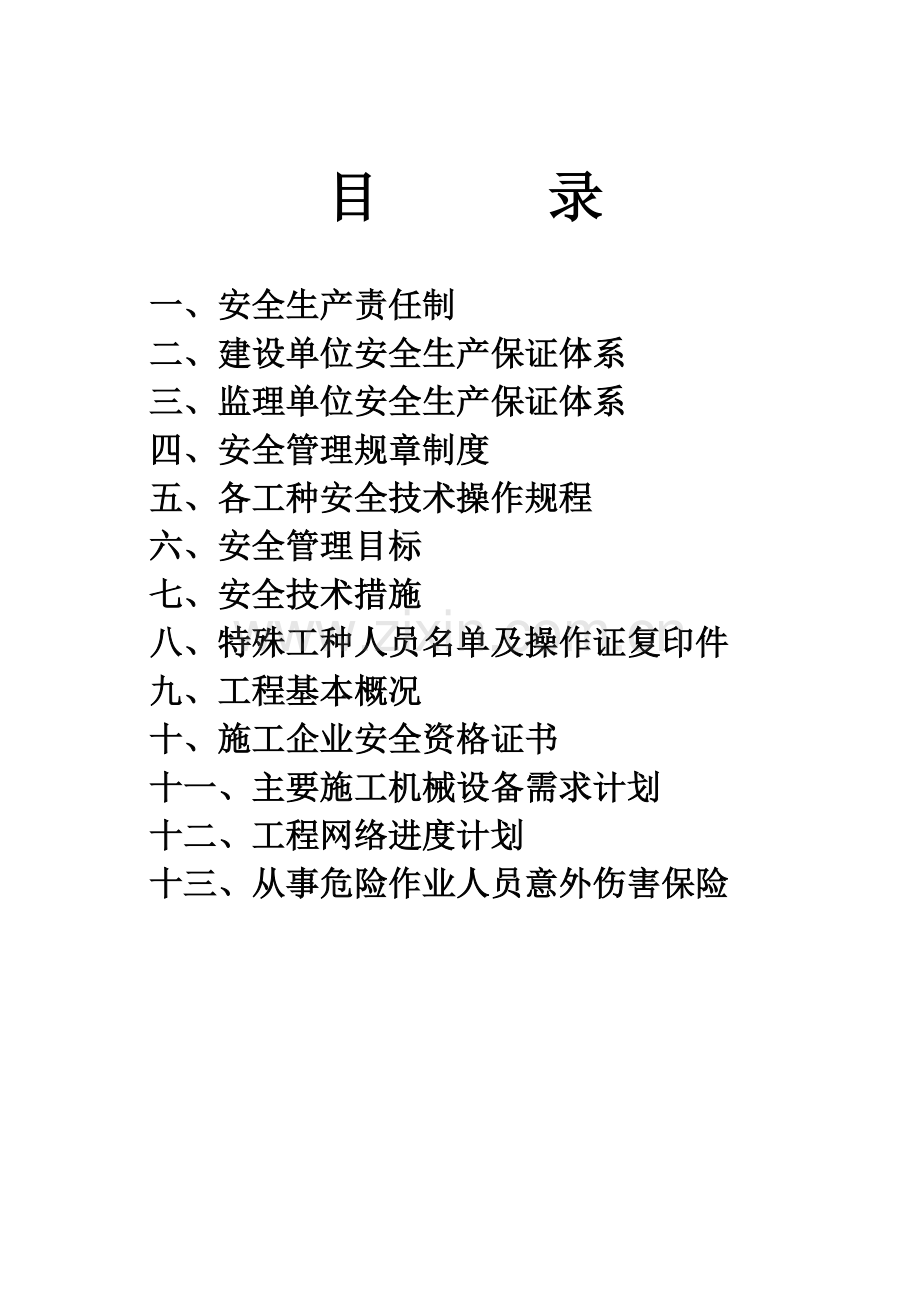

办理安全监督备案书资料.docx_第2页
第2页 / 共79页


点击查看更多>>
资源描述
亚星盛世家园北区工程13#住宅楼 办理安全监督备案书资料 郑州市亚星建筑安装工程有限公司 目 录 一、安全生产责任制 二、建设单位安全生产保证体系 三、监理单位安全生产保证体系 四、安全管理规章制度 五、各工种安全技术操作规程 六、安全管理目标 七、安全技术措施 八、特殊工种人员名单及操作证复印件 九、工程基本概况 十、施工企业安全资格证书 十一、主要施工机械设备需求计划 十二、工程网络进度计划 十三、从事危险作业人员意外伤害保险 建 设 单 位 安 全 保 证 体 系 建 设 单 位 安 全 生 产 责 任 制 监 理 单 位 安 全 保 证 体 系 监 理 单 位 安 全 生 产 责 任 制 安全生产责任制 各级安全生产责任制 项目经理(签字): 1、 管辖范围的安全生产工作负直接领导责任,具体贯彻执行上级有关安全生产的政策、法规、标准和规章制度。 2、 划、布置、检查、总结、评比生产的同时,计划、布置、检查、总结、评比安全工作,编制施工组织设计,指定安全技术措施,组织交底与实施,实行单位工程经济承包,要有安全指标要求和奖罚措施。 3、 负责组织每半月一次的安全检查。针对现场存在隐患和不安全因素,及时采取有效整改措施。经常组织开展安全活动,并有活动记录资料。 4、 生事故后组织调查分析,及时上课,并制定防患措施,组织实施文明生产和安全达标,加强对职工(民工)的安全教育。 5、 负责组织对本施工区域的主要临建设施、脚手架、卷样机、吊架、及新安装的重要机电设备的安全技术检查鉴定与验收工作。 项目技术负责人(签字): 1、 所管辖范围的施工生产现场的安全生产工作负直接责任。 2、 向班组布置生产任务的同时,必须进行全面、有针对性的安全技术交底(应有书面技术交底资料),并监督检查执行。 3、 认真执行上级有关安全生产规定,组织开展工地安全达标、无事故竞赛等活动。 4、 坚持每天进行安全检查,督促班组搞好安全活动,及时处理解决现场存在的不安全因素和隐患,及时制止处理违章作业行为,加强对施工生产人员的安全教育。 5、 发生事故后要保护现场,及时上报,查清事故原因,采取改进措施。 6、 组织参与对本施工生产区域的主要临建设施、脚手架、卷样机、吊架、及施工用机电设备,线路的检查验收工作,鉴定后存档。 7、 建立健全本工地的各项安全生产管理资料和活动记录。 项目安全员(签字): 1、 协助领导贯彻执行国家的安全生产、劳动方针、政策、法 规、标准和企业的有关安全规章制度。 2、 协助领导组织开展安全生产目标管理、安全达标等评比活动,贯彻落实安全措施和计划。 3、 做好日常安全生产检查工作。对查出的问题及时向领导汇报, 提出整改意见和要求,下达有关人员执行,并督促实施。遇有严重险情,有权越级上报。 4、 配合组织对职工的安全教育和监督特种作业人员持证上岗。 5、 参与对现场临建设施、脚手架、塔吊等起重设备、卷扬机、 吊架及施工机电设备、线路的检查验收工作以及安全防护设施装置的鉴定、推广工作。 6、 监督检查安全设施与劳动保护用品的正确使用与管理。 7、 监理与健全工作档案资料。参与伤亡事故及未遂重大事故的调查分析,负责工伤事故的统计上报工作。 班组长(签字): 1、 本班组人员在施工生产中遵守劳动纪律和各工种的安全操作规程以及及有关安全生产的各项规章制度和安全措施,做到三不伤害,即我不伤害自己、我不伤害他人、我不被别人伤害。 2、 积极开展班组活动记录,开好班前生产安全会,并坚持周一班组安全活动及安全值日与班组自检制度。及时消除隐患,发现有不安全因素无法排除时,要立即报告领导处理解决,经常对本班组工人进行安全教育,随时纠正和制止违章作业行为。对领导交待的生产任务,如施工中有危及人身安全又不采取有效地措施时,有权拒绝接受任务。 3、 正确使用、管理好生产现场各种安全防护设施和劳动保护用品。 4、 发生事故,要保护好现场,立即上报,按实际情况汇报,并组织本组人员分析原因,吸取教训,防止事故重复发生。 5、 积极完成领导交待的安全达标任务和要求,建立班组安全活动记录。 安全生产保证体系 安全生产保证体系 土建施工员 班组安全员 专业队班组长 装饰施工员 安装施工员 施工队队长 张俊华 装饰工长 李贵昌 安装工长 王云飞 土建工长 王金才 公司安检部门 政府安检部门 项目经理 常现红 项目副经理 马现青 技术负责人 蔡世军 项目安全员 靳高吉 蔡 安全管理规章制度 安全管理规章制度 安全教育制度 (一) 日常教育 1、 生产会每会必讲; 2、 班前会安全讲话; 3、 利用各种宣传工具如板报、标语、及标志牌、开会、事故现场等多种形式,对工人进行安全生产思想和安全知识教育。 (二)安全技术措施技术交底 1、 施工组织设计中的安全技术措施; 2、 分部分项工程的的安全技术措施; 3、 施工生产任务中的安全注意事项; 4、 交底对象为有关施工人员、安全技术人员及操作人员;交底人为项目经理、施工员或质安员;重点工程、大型工程的施工组织设计安全技术措施交底应有主管技术人员负责,交底内容要全面具体,有针对性,做到口头交底与书面交底相结合,无安全技术措施交底不准施工生产。 (三)特种作业人员安全技术培训 1、 对架子工、起重工、各类起重司机、机动车辆司机、等工种要按市劳动部门规定要求进行安全技术培训,考试合格者,劳动部门发证,持操作证上岗。 (四)新工人三级安全教育 1、要履行三级安全教育签证,考核合格后才准上岗。 (五)转岗工人的再教育 1、 应经转岗培训,考核合格后才准上岗。 (六)民工及外包工队伍的特殊教育 1、 除执行以上规定外,还要利用班前班后,或吃饭时间由民工队长或质安员负责经常性的教育。 (七)各级施工管理人员与质安管理人员岗位培训和工人岗位培训 1、 不经培训考核合格,不准下岗。 (八)各类安全技术培训,由公司劳人、教育部门负责; 1、施工用人单位报名单,组织入学;考核有劳人、教育、施工、技安互相配合进行,日常教育主要有施工单位及劳务队共同负责。要做到有计划、有组织、有领导地进行。 安全检查制度 (一) 安全检查分类及检查时间 1、 大检查:公司每季度一次,项目部每月一次,班组每周一次。 2、 日常检查:工长、施工员、班组长、安全员每日检查。 3、 机动检查:节假日放假前,冬季、雨季、暑季检查及施工用电脚手架、塔吊、卷扬机、临时设施等专业检查。 (二)安全检查组织领导 1、 各级主管生产安全的主管领导,专兼职安全员,各级职能部门人员负责企业检查。 2、 班级检查由班组长、质安员、安全员参加。 3、 专业检查由施工管理人员及专业人员参加。 (三)安全检查内容 1、 一般检查:规章制度,安全措施,现场隐患,违章及事故报告处理,培训教育与持证上岗,现场文明生产。 2、 专业检查:主要查结构、设备技术状况,安全防护装置设施,各种检测数据,作业环境状况,操作人员技术熟练状况。 (四)整改反馈 1、 检查出来地问题,要认真整改,做到三落实(措施、时间、执行人),并下达检查整改通知书; 2、 专业项目检查验收合格后,填写验收合格证,安装与使用者双方签字,主管领导批准使用。 3、 各项整改情况要及时组织复查,应有书面反馈,作为检查评比依据,并按照部颁布标准《安全检查评分标准》进行检查评分。 4、 对重大隐患要立即处理,制止采取停工查封措施。 工伤事故处理制度 (一) 凡发生在企业施工生产中,由于生产区域和生产过程中存在的危险因素及操作方法的错误,突然使人体组织受到损伤,或使某些器官失去正常机能,以致使负伤人员在立即工作中中断达一天以上(或致死)的一切事故(含急性中毒事故),应迅速层层如实上报到主管部门,不准隐瞒或拖延上报,组织对事故调查分析处理.必须严格执行国务院的75号令及劳动部关于对《职工伤亡事故报告与处理规定的条文解释》。 (二) 发生重伤 、死亡事故及未遂重大事故,除用事故快报立即层层上报主管部门外,事故所在工地负责人应当负责保护事故现场,不准破坏与伪造事故现场,直至上级主管部门检查允许后,才准动现场,对受伤人员应积极抢救。 (三) 做好事故调查处理工作。轻伤事故由工地有关人员进行分析处理,并填写工伤事故处理表上报公司。重伤事故及未遂重大事故由公司主管领导组织生产、技术、安全、保卫等部门及工地有关人员参加事故调查组进行调查处理,死亡事故由企业上级主管部门或授权企业组织调查处理,重伤 、死亡事故及未遂重大事故和造成伤亡的交通事故与火灾事故应写出事故调查报告书,并根据事故性质于应负的责任和态度,提出处理意见,报上级审批后执行。 (四) 事故调查组有权向有关单位及有关人员了解有关情况和索取有关资料,并如实反映与提供,不得拒绝与隐瞒情节、伪造假情况及资料,否则应给予批评或纪律处分。 (五) 轻伤、重伤事故受伤人员复工后,应由工地填写工伤事故复工报告单上报公司及公司主管安全部门各一份。 (六) 各级基层单位应建立事故挡案资料与台帐,由隐瞒事故及情节,应追究从严处理。 各工种安全技术操作规程 各工种安全技术操作规程 钢筋工 1、 钢筋、半成品等应按规格、品种分别堆放整齐,制作场地要平整,工作台要稳固,照明灯必须加网罩。 2、 拉直钢筋,卡头要卡牢,地锚要结实牢固,拉筋沿线2米区域内禁止行人。人工绞磨拉直,不准用胸、肚接触堆杠,并缓慢松懈,不准一次松开。多人合运用钢筋,起、落、转、停动作要一致,人工上下传送不得在同一垂直线上。 3、 钢筋堆放要分散稳当,防止倾落和塌落。 4、 在高空、深坑绑扎钢筋和安装骨架必须搭设脚手架和马凳。绑扎基础钢筋时,应按施工设计规定摆设钢筋支架和马凳架起上部钢筋,不得任意减少支架或马凳。 5、 冷拉和张拉钢筋要严格按照规定应力和伸长率进行,不得随意变更。不论拉申或放松钢筋均应缓慢均匀,发现油泵、千斤顶、锚卡具有异常,应立即停止张啦。钢件除锈时,应在基本调直后进行。操作时要放平握紧,站在钢丝刷侧面。 6、 操作时,应戴口罩和手套。带钩的钢筋严禁上机除锈。 木工 一、 模板支撑不得使用腐朽,扭裂,劈裂的材料。顶撑要垂直,低端平整坚实,并加垫木。木锲要钉牢,并用横顺拉杆和剪刀撑拉牢。支摸应按工序进行,模板没有固定前,不得进行下到工序。 二、 禁止利用拉杆,支撑攀登上下。支设独立梁模板应设临时工作台,不得站在柱模上操作和在梁底模上行走。拆除模板应经施工技术人员同意。 三、 操作时应按顺序分段进行,严禁猛撬,硬砸或大面积撬落和拉倒。 四、 工作前,不得留下松动和悬挂的模板。拆下的模板应及时运送到指定地点堆放,防止钉子扎脚。 五、 拆除薄腹梁、等预制构件,应随拆加顶撑支牢,防止构件倾倒。 六、 使用平刨机必须有安全防护装置,否则禁止使用。平刨机换刀片是应拉闸断或摘掉皮带。 架子工 一、 建筑登高架设作业人员,应熟知本作业的安全技术操作规程,严禁酒后和作业中玩笑嬉闹,禁赤脚,禁穿硬底鞋、拖鞋和带钉鞋等,穿着要灵便。 二、 必须正确使用个人防护用品熟知“三宝”的正确使用方法。 三、 架子工在高出作业时必须有工具带袋,防止工具坠伤人 四、 架子工在高处作业使用的材料、工具;必须绳索传递,严禁抛掷。 泥工 一、 上下脚手架应走斜道。不准站在砖墙上砌筑、划线、检查大角度垂直度和清扫墙面等工作。 二、 砌砖使用的工具应放在稳妥的地方。砍砖应面向砖墙面,工作完毕应将脚手板和砖墙上的碎砖、灰将清扫干净,防止掉落伤人。 三、 起吊砌块的夹具要牢固,就位放稳后,才能松开夹具。 四、 屋面上瓦应两边同时进行,保持屋面受力均衡,瓦要放稳。屋面无望板时,应敷设通道,不准在瓦条上行走。 五、 当屋面坡度大于25度时,挂瓦必须使用移动板梯,板梯必须有移动的挂钩。没有外架子时,檐口应搭设防护栏杆和防护立网。 混凝土工 一、 使用平板振动器的作业人员,要穿胶鞋、带绝缘手套。湿手不得触摸开关,电源线不得有破皮漏电,振捣设备应设开关箱,并装有漏电保护器。 二、 混凝土工向料斗倒料时,要有档车措施,不得用力过猛和撒把。 三、 浇筑混凝土时,不得直接站在溜槽帮上或站在模板及支撑上操作。 四、 夜间施工时,要有足够的照明。 电焊工 一、 电焊机外壳,必须接地良好。其电源的按址应有电工进行。 二、 电焊机要设单独的开关,开关应放在防雨的闸箱内,拉合时应带手套侧向操作。 三、 把线、地线、禁止与钢丝绳接触,更不得用钢丝绳或机电设备代替零线所有地线接头必须连接牢固。 四、 更换场地移动把线时,应切断电源并不得手持把线爬梯登高。 五、 多台焊机在一起集中施焊时,焊接平台或函件必须接地,并应有隔光板。 六、 工作结束后,并切断焊机电源,并检查操作地点,确定无起火危险后,方可离开。 项目负责人和专(兼)职 安全员资格证书 亚星十二项目经理部简介 亚星十二项目经理部为我公司第八项目经理部。项目经理资质等级为工民建一级,证号:。该项目部有技术人员30人,其中助理工程师以上技术职称人员12人,该项目部拥有各种大中型号的建筑施工机械近65台。该项目部成立以来,严格按照ISO9002质量体系推行项目法施工,工程质量、安全、文明施工管理逐年提高。该项目部所承建的工程均被评为优良工程,并在施工过程中多次创省市级安全文明标准化工地,连续三年被公司评为先进项目经理部。 近三年该项目经理部所承建的工程有:河南省中医药研究院实验楼,框架五层,建筑面积5000㎡,被评为省优“中州杯”工程;河南农业国家小麦中心实验楼,框架六层,建筑面积3822㎡,市优质工程,同时该工程被评为“郑州市98年度文明施工先进工地”;郑州轻工业学院33#、34#住宅楼,总建筑面积8700㎡,工程被评为市级安全文明工地,市级优良工程;郑州轻工业学院工艺美术楼工程,框架六层,建筑面积8680㎡,市级安全文明工地、市优“商鼎杯”工程;郑州市绿化工程管理处住宅楼工程,砖混七层,建筑面积6030㎡,省级安全文明标准化工地,优良工程;郑州轻工业学院图书馆,框架六层,建筑面积13595㎡,省级文明工地,“商鼎杯”工程拟评省优“中州杯”。 项目经理证(复印件) 安全员资质证(复印件) 安全管理目标 安全管理目标 1、 安全管理目标 执行《建筑施工安全检查标准》(JGJ59-99)创“安全达标”优良工地。杜绝四级以上工伤事故,一般轻伤事故控制在2%。 2、 文明施工目标 实施文明施工,创“省级文明工地”,四级以上工伤事故控制在1‰。杜绝重大、伤亡事故的发生。 3、 具体目标 本工程安全生产涉及:(1)、安全管理;(2)文明施工;(3)脚手架;(4)基坑支护与模板工程;(5)“三宝”、“四口”防护;(6)施工用电;(7)龙门架;(8)塔吊;(9)施工机具;共计九大项检查项目,安全防护范围广泛,工作量大,因此,应严格按照检查评分标准逐项检查评定,做到:每一检查项的保证项目力争达到满分,并确保达到50分以上,每项总分不低于90分。无保证项目的“三宝”、“四口”防护和施工机具,每项总分不低于90分。 安全技术措施 临时用电施工组织设计 编制: 审核: 批准: 临时用电施工组织设计 1、由电气工程技术人员根据《建筑施工临时用电安全技术规范》JGJ46-88编制详细的临时用电施工组织设计,经项目技术负责人审批后,作为现场施工用电安全施工及安全使用的指导性文件付诸实施。 2、因施工现场与外电线路共用一个供电系统,所有电气设备应按照要求统一作保护接零或保护接地。用电线路统一采用TN-S接零保护系统,设置专用保护零线,工作零线与保护零线严禁混接,设置专用保护零线截面不得小于专用工作零线,机械强度满足架设要求。与电气设备相连接地保护零线应为截面不小于2.5㎜的绝缘多股铜线。保护零线为统一标志绿/黄双色线,线路系统中不得装设开关或熔断器,严禁作为负荷线使用,总配电箱接线图如下: 10KV 变压器 工作接地 工作零线 380/220V 端子板 0 0 0 0 0 0 FQ 保护接零 0 0 0 0 0 0 至分箱 重复接地 分配电箱接线图如下: M M 0 0 0 0 0 0 0 0 0 由总箱引来 分配电箱 N线端子板 PE线端子板 照明线路 开关箱 开关箱 开关箱 电焊 分配电箱至设备的TN-S系统接线示意图 3、线路系统严格按照“三级配电,两级保护”的要求进行线路连接,漏电保护器必须使用参数匹配灵敏有效的产品,做到“一机、一闸、一漏、一箱”,开关箱、配电箱应设在操作方便的地方,电箱进出线有序、整齐,门锁、防雨、设施齐全。 4、现场照明专用回路设置漏电保护,碘钨灯、探照灯等金属外壳应作接零保护,室内线路灯具低于2.4m,潮湿作业手持照明灯具应使用36V以下安全电压。 5、配电线路电缆全部使用五芯电缆,杜绝使用老化、破皮的电线,严禁使用四芯,外加一根代替五芯,主干电缆采用地埋敷设,地埋深度不小于0.6m,电缆四周敷设不少与50mm的细沙,上盖砖等硬质保护层,架空线路沿墙壁用绝缘子固定,最大弧垂距地不小于2.5m。 6、电器装置中的闸具、熔断器,保护容量参数匹配,安装符合要求,严禁使用金属丝代替熔丝。 7、现场施工用电除编制《临时用电施工组织设计》外,还编制了定期巡检制度,建立完善用电档案,主要内容有: a、 临时用电施工组织设计的全部资料。 b、 修改临时用电施工组织设计的资料。 c、 技术交底资料。 d、 临时用电工程检查验收表。 e、 电气设备的试、检验凭单和调试纪录。 f、 接地电阻测试记录表。 g、 定期检查(复)表。 h、 电工维修工作记录。 8、用电量的计算 (1)估计施工用电总容量,选择配电变压器: 施工现场所用全部动力设备的总功率为: ∑P=32.2+41+1.1+1.1+5.5+5.5+3+9+2.2+0.4+1+0.7+3=105.7KW 施工现场虽然所用电动机在10台以上,但主要负荷在砼输送泵和布料机上,所以需要系数K应该选大一些,取K=0.7,COSα=0.75。这样动力容量即为: P动=K∑P/ COSα=0.7*105.7/0.75=98.65KVA 再加10%的照明用电,算出施工用电总容量为: P=1.10* P动=1.10*98.65=108.5 KVA 当地高压电为三相10000V,施工动力用电需三相380V电源,照明需单相220V电源,按上述要求选用SL7-100/10型三相降压变压器,其主要技术数据为:额定容量100 KVA,高压额定线电压10KV,低压额定线电压10KV,作Y接使用。 9、配电导线截面的选择 为安全起见,选用橡胶绝缘铜导线,按两路分别进行计算。 北路导线截面的选择: 按导线的允许电流选择,该路的工作电流为: I线=K*∑P(1)/31/2*U线* COSα =1*(10+4.5)*1000/31/2*380*0.75=14500/495=30A 选用4mm2的橡胶绝缘铜导线。 南路导线截面的选择: I线 =K*∑P(1)/31/2*U线* COSα=0.9*71.5*1000/31/2*380*0.75 =64350/495=130A 选用50mm2的橡胶绝缘铜导线,中号则选用小1号35mm2线即可。 脚手架工程施工组织设计 编制: 审核: 批准: 脚手架工程施工组织设计 外墙脚手架采用无架眼脚手架搭设法。现依据《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001进行编制施工方案。 一、材料要求 钢管脚手架的立杆,大横杆、小横杆、斜杆采用钢管外径为48mm,壁厚3.5mm,用于小横杆的钢管长度以1.2-1.5m为宜,以适应脚手架的宽度。 1、扣件和底座 用于钢管连接的有一直角扣件(十字扣)、旋转扣和对接扣。 底座:钢管脚手架的底座用于承受脚手架,立杆传递上部荷载,底座的构造是用厚8mm,边长150mm的钢板做底板,外径60mm,壁厚3.1mm,长150mm的钢管做筒焊接而成 二、构造要求 1、该工程外架设为双排钢管脚手架,立杆纵距≤1.8m,横杆间距为0.9m-1.1m步距为1.75m,相邻立杆的接头位置应错开布置在不同的步距内,与相近大横杆的距离不大于步距的三分之一(如图2),立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏,立杆的垂直偏差,不大于架高1/200上下横杆的接长部位应错开布置在不同的立杆纵距中,与相邻立杆的距离不大于纵距的三分之一 同一排大横杆的水平偏差不大于该片脚手架总长度的1/300且不大于5cm。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减小立杆偏心受载情况。 2、小横杆贴近立杆布置,搭于大横杆立上并用直角扣件扣紧,在相邻立杆之间根据需要加设1根或2根,在任何情况下,均不得拆除贴近立杆的小横杆。 3、剪刀撑:沿脚手架两端和转角处起,每3-7根立杆为一组,设一道剪刀撑,斜杆与地面夹角45°-60°剪刀撑应随架高连续布置、剪刀撑的斜杆与脚手架的立杆和大横杆扣紧。 4、附墙拉结筋:垂直距离4m设一道,水平距离7m设一道,拉结筋采用8#铁丝,与梁内钢筋或柱内钢筋连接预埋,再与脚手架、拉结固定。 5、护栏和挡角板:在铺脚手板的操作层上必须设护栏和挡脚板,栏杆高度为0.8-1.2m,挡脚板亦可用加设一道低栏杆代替(距脚手板面0.3m)。或用15cm的高木板固定在外管架上。 三、搭设要点 1、地基处理 必须加设底座和进行安放垫木(板)并对地基做好夯实处理。 2、铺放垫木(板)和安放底座 垫木(板)必须铺放平稳,不得悬空,安放底座时应拉线和拉尺,按规定间距尺寸摆放后加以固定。 3、杆件搭设 搭设顺序:摆放扫地杆(贴近地面的大横杆)→逐根树立立杆,随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步一大横杆(与各立杆扣紧)→安第一步小横杆→第二步大横杆→和二步小横杆→加设临时斜撑杆(上端与第二步大横杆扣紧,在装设两道连墙杆手可拆除)→第三、四步大横杆和小横杆→拉结筋→加设剪刀撑→铺脚手板。 靠近立杆的小横杆的可禁固于立杆上,小横杆靠墙的一端应离开墙面10cm。 杆件搭设中的注意事项: (1)按照规定的构造方案和尺寸进行搭设; (2)注意杆件的搭设顺序; (3)及进与结构拉结或采用临时支顶,以确保搭设过程中的安全。 (4)拧紧扣件:(拧紧程度要适当) (5)有变形的杆件和不合格的扣件(有裂纹、尺寸不合适、扣接不紧等)严禁使用。 (6)搭设工人,必须配挂安全带。 (7)随时转正杆件垂直度和水平偏差,避免偏差过大。 (8)没有完成的脚手架,每日收工时,一定要确保架子稳定,以免发生意外。 剪刀撑的搭设是将一根斜杆扣在立杆上,另一根斜杆扣在小横杆的伸出部位上,这样可以避免两根斜杆相交时把钢管别弯、斜杆两端扣件与立杆节点(及立杆与横杆的交点)的距离不大与20cm,最下面的斜杆与立杆的连接点离地面不大于50cm,以保证架子的稳定性。 脚手架各杆件相交伸出的端头,均应大于10cm,以防此杆件滑脱。 为了节约钢管材料及扣件等的用量,本工程拟采用四层挑架一次,按以下方案重复往上提升,具体实施方案分从下几个步骤: ①每隔四层高位置,沿建筑物周边每隔1.5m的距离与楼面水平位置伸出一条钢管,预埋“U”字型扣环固定钢管。铁件,露出混凝土板。 ②沿下一层位置,每隔1.5m的距离伸出一条钢管,斜撑顶住上一层的水平钢管,斜撑设横拉杆,使其连接成整体。 ③沿水平钢管上一层,预埋铁件“U”字形,露出混凝土板。 按此方案搭设好外周架以后,再拆除下四层的脚手架,给上提升,做好各个门窗沿的安全防护措施。 操作层跳板下面及钢架外围,满铺安全网。 四、搭设安全注意事项 1、作业人员必须持证上岗。 2、搭设脚手架时应严格按照规定进行施工。 3、凡患有高血压、心脏病等不适应高架作业人员均不准不架作业。 4、高空搭设时必须系好安全带、戴好安全帽。工具和扣件应包装好,以防下落伤人。 5、遇大风、大雨、照明不足时严禁上架操作。 6、按规定安放脚手板,铺设安全网,注(安全网与架子外转角的立杆成90°角) 7、搭设时应有专人指挥,悬持好禁令标志牌。 8、划出工作区标志,禁止行人进入; 9、严格遵守先加固<拉结>后拆除的原则,由上而下,后搭者先拆; 10、统一指挥,上下呼应,动作协调 11、材料工具要用滑轮绳索运送,不得乱扔。 五、其它事项 外墙脚手架工程随着主体工程同步进行,并始终保持高出主体施工面1.2米以上的高度,以作为外部安全围护,脚手架外转用密网围护,水平方向每层均设安全兜网,以防人及物品附落。脚的架工程施工由专业人员持证操作。 脚手架工程采用无缝钢管搭设,对钢管、扣件、支撑、快速拆模系统,以及垫木的材料必须符合要求。 模板工程施工组织设计 编制: 审核: 批准: 模板结构设计计算书 本工程墙体、框架柱、框架梁均采用组合钢模板,支撑采用ф50*3.5钢管。现依据《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001进行编制设计计算书。 一、墙体模板计算 本工程墙体模板采用组合钢模板组拼,墙高3m,厚18cm,宽3.3m。 钢模板采用P3015(1500mm*300mm)分二行竖排拼成。内钢楞采用2根ф50*3.5钢管,间距为750mm,外钢楞采用统一规格钢管,间距为900mm。对拉螺栓采用M18,间距为750mm。 混凝土自重(rc)为24KN/m3,强度等级为C20,塌落度为7cm,采用0.6m3混凝土吊斗卸料,浇筑速度为1.8m/h,混凝土温度为200c,用插入式振捣器振捣。钢材抗拉强度设计值:Q235钢为215N/㎜2,普通螺栓为170 N/㎜2。 钢模的允许挠度:面板为1.5㎜,钢楞为3㎜。 验算:钢模板、钢楞、对拉螺栓是否满足设计要求? 1、荷载设计值 (1)混凝土侧压力 1) 混凝土侧压力标准值:按公式F1=0.22rct0β1β2V1/2和F2=rcH进行计算。其中t0=200/(20+15)=5.71 F1=0.22rct0β1β2V1/2=0.22*24000*5.71*1*1*1.81/2=40.4KN/㎡ F2=rcH=24*3=72KN/㎡ 取两者中小值,即F1=40.4KN/㎡。 2)混凝土侧压力设计值: F=F1*分项系数*折减系数=40.4*1.2*0.85=41.21KN/㎡ (2)倾倒混凝土时产生的水平荷载为4 KN/㎡ 荷载设计值为4*1.4*0.85=4.76 KN/㎡。 (3)进行荷载组合 F’=41.21+4.76=45.97 KN/㎡ 2、验算 (1)钢模板验算 P3015钢模板(δ=2.5mm)截面特征,Ixj=26.97*104mm4,Wxj=5.94*103mm3 1) 计算简图: 化为线均布荷载:q1=F‘*0.3/1000=45.97*0.3/1000=13.79N/㎜(用于计算承载力);q2=F*0.3/1000=41.21*0.3/1000=12.36N/㎜(用于验算挠度)。 2)抗弯强度验算: M=q1㎡/2=13.79*3752/2=97*104N·mm 受弯构件的抗弯承载能力公式为: δ=M/W=97*104/5.94*103=163N/㎜2<fm=215N/㎜2(可) 3)挠度验算: ω=q2m/24EIxj(-l3+6㎡l+3m3) =12.36*375(-7503+6*3752*750+3*3753)/24*2.06*105*26.97*104 =1.28mm<[ω]=1.5mm(可) (2)内钢楞验算 2根φ51*3.5mm的截面特征为:I=2*14.81*104mm4,W=2*5.81*103mm3。 1)计算简图: 化为线均布荷载:q1=F‘*0.75/1000=45.97*0.75/1000=34.48N/㎜(用于计算承载力);q2=F*0.75/1000=41.21*0.75/1000=30.9N/㎜(用于验算挠度)。 2)抗弯强度验算: 由于内钢楞两端的伸臂长度(300mm)于基本跨度(900mm)之比,300/900=0.33<0.4,则伸臂端头挠度比基本跨度挠度小,故可按近似三跨连续梁计算。 M=0.10q1l2=0.10*34.48*9002 抗弯承载能力:δ=M/W=0.10*34.48*9002/2*5.81*103 =2792.9/11.62=240.35N/㎜2>215 N/㎜2(不可) 改用2根□60*402.5作内钢楞后,I=2*21.88*10㎜4,W=2*2.79*103mm其抗弯承载能力: δ=M/W=0.10*34.48*9002/2*7.29*103 =2792.9/14.58=191.56N/㎜2<215 N/㎜2(可) 3)挠度验算: ω=0.677q2l4/100EI=0.677*30.9*9004/100*2.06*105*2*21.88*104 =1.52mm<3.0mm (3)对拉螺栓验算: M18螺栓净截面面积A=174mm2 1) 对拉螺栓的拉力: N=F’*内楞间距*外楞间距=45.97*0.75*0.9=31.03KN 2) 对拉螺栓的应力: δ=N/A=31.03*103/174=31030/174=178.3N/mm2≈170 N/mm2(可) 二、框架梁模板计算 框架梁采用组合钢模板时,采用钢管脚手架支撑,由梁模、大楞、小楞和立柱组成。 1、梁构造 2、底模验算 (1)抗弯强度验算:(按简支架验算) M=1/8ql2 δ=M/W≤fm 式中M——弯矩设计值(N·mm) q——作用在梁底模上的均布荷载(N/mm) l——小楞的间距(mm) δ——受弯应力设计值(N/㎜2) W——截面抵抗矩(mm3) fm——钢材的抗弯强度设计值(N/㎜2),Q235 fm=205 N/㎜2 (2)挠度验算: ω=5q’l4/384EL≤[ω]=l/250 式中q’——作用在梁底模上的均布荷载(N/mm) E——钢材弹性模量(N/mm2) L——截面惯性矩(mm4) 3、小楞验算: 小楞间距一般取300mm,400mm,500mm,600mm,按简支梁计算。在计算挠度时,梁作用在小楞上的荷载可简化为一个集中荷载计算。 M=1/8pl(2-b/l) δ=M/W≤fm 式中p——作用在小楞上的集中荷载(N) l——计算跨度(mm) b——梁(方截面)的短边长度 (2)挠度验算: ω=P’l/48EL≤l/250 式中P’——作用在小楞上的集中荷载(N) 4、大楞验算 按连续梁计算,承受小楞传来的集中荷载,简化成均布荷载计算。 (1)抗弯强度验算: M=1/10ql2 δ=M/W≤fm 式中q——小楞作用在大楞上的均布荷载 l——计算跨度(mm) (2)挠度验算: ω=q’l4/150EL≤l/250 5、钢管立柱验算: 一般按立柱的稳定性控制,可按两端铰接受压构件来简化计算。 钢管支架的连接方式有两种,即扣件对接和扣件搭接。根据横杆布局的不同,两种连接方式的立柱允许荷载,见下表: 立柱允许荷载[N]值(KN) 横杆布局L (mm) φ48*3.0钢管 φ48*3.0钢管 对接 搭接 对接 搭接 1000 1250 1500 1800 31.7 29.2 26.8 24.0 12.2 11.6 11.0 10.2 35.7 33.1 30.3 27.2 13.9 13.0 12.4 11.6 立柱稳定性验算公式如下: δ=N/βA≤f 式中N——每根立柱承受的荷载(N) A——钢管截面积(mm2) β——轴心受压稳定稀疏,根据钢管立柱长细比λ求得,λ=L/I(L为横杆布局,计水平支撑间距mm,多道设置时取最大值;I为钢管回转半径,i=(d2+d12)1/2,式中d为外径,d1为内径)。 基坑支护施工方案 编制: 审核: 批准: 基坑支护方案 本工程地下室一层,基础埋深较深,基坑必须采用支护措施。 现根据《化工部地质质工程勘察院》中,地质承载力为 Kpa。边坡支护采用止水帷幕加喷锚措施。暂定:止水帷幕采用一层高压旋喷桩、一层深层搅拌桩均为密布,若土层较松软,必要时可增设一道钢筋混凝土灌注桩抗倾覆。具体设计数据
