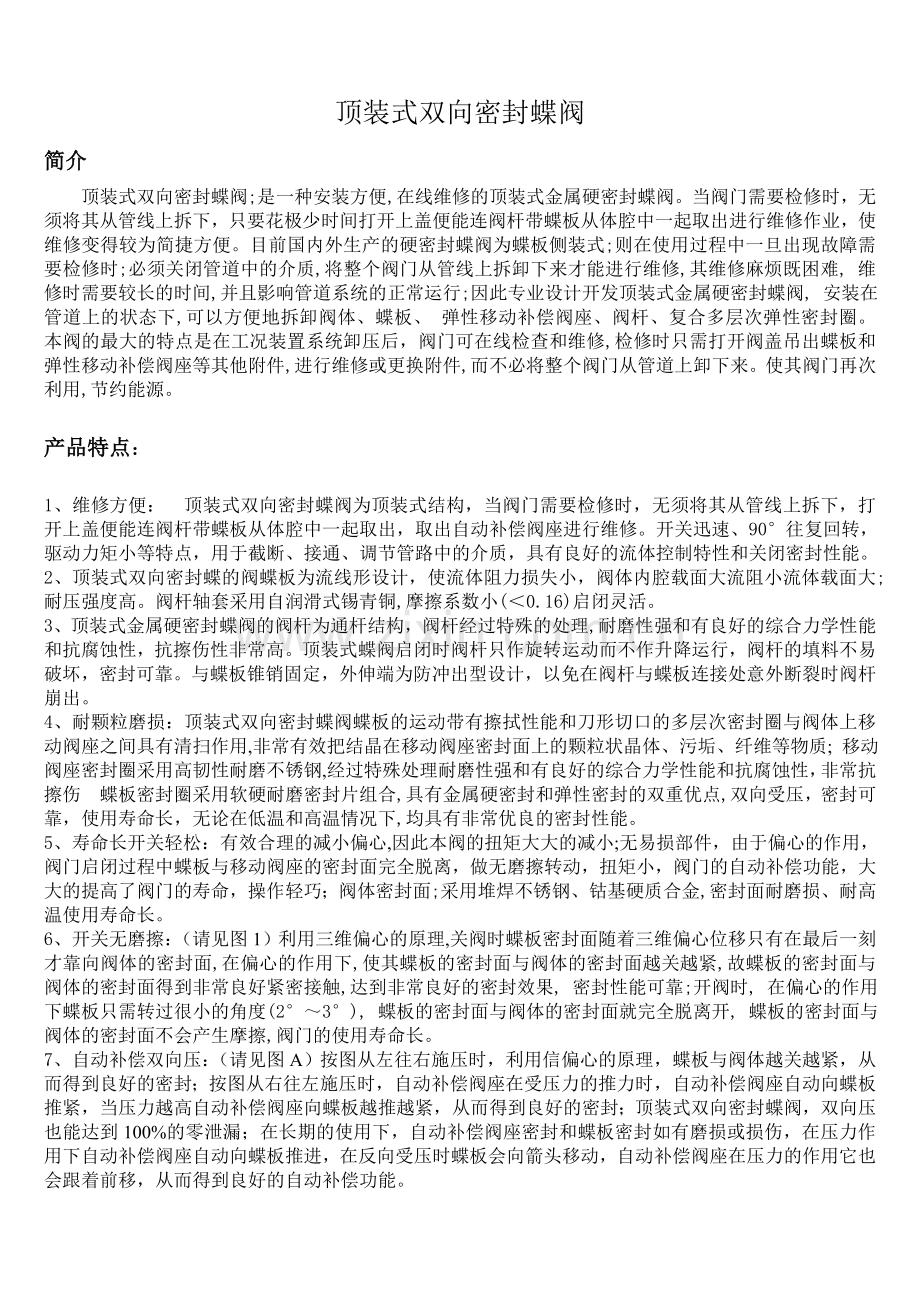

顶装式双向密封蝶阀
简介
顶装式双向密封蝶阀;是一种安装方便,在线维修的顶装式金属硬密封蝶阀。当阀门需要检修时，无须将其从管线上拆下，只要花极少时间打开上盖便能连阀杆带蝶板从体腔中一起取出进行维修作业，使维修变得较为简捷方便。目前国内外生产的硬密封蝶阀为蝶板侧装式;则在使用过程中一旦出现故障需要检修时;必须关闭管道中的介质,将整个阀门从管线上拆卸下来才能进行维修,其维修麻烦既困难, 维修时需要较长的时间,并且影响管道系统的正常运行;因此专业设计开发顶装式金属硬密封蝶阀, 安装在管道上的状态下,可以方便地拆卸阀体、蝶板、 弹性移动补偿阀座、阀杆、复合多层次弹性密封圈。 本阀的最大的特点是在工况装置系统卸压后，阀门可在线检查和维修,检修时只需打开阀盖吊出蝶板和弹性移动补偿阀座等其他附件,进行维修或更换附件,而不必将整个阀门从管道上卸下来。使其阀门再次利用,节约能源。
产品特点：
1、维修方便： 顶装式双向密封蝶阀为顶装式结构，当阀门需要检修时，无须将其从管线上拆下，打开上盖便能连阀杆带蝶板从体腔中一起取出，取出自动补偿阀座进行维修。开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、顶装式双向密封蝶的阀蝶板为流线形设计，使流体阻力损失小，阀体内腔载面大流阻小流体载面大;耐压强度高。阀杆轴套采用自润滑式锡青铜,摩擦系数小(＜0.16)启闭灵活。
3、顶装式金属硬密封蝶阀的阀杆为通杆结构，阀杆经过特殊的处理,耐磨性强和有良好的综合力学性能和抗腐蚀性，抗擦伤性非常高。顶装式蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
4、耐颗粒磨损：顶装式双向密封蝶阀蝶板的运动带有擦拭性能和刀形切口的多层次密封圈与阀体上移动阀座之间具有清扫作用,非常有效把结晶在移动阀座密封面上的颗粒状晶体、污垢、纤维等物质; 移动阀座密封圈采用高韧性耐磨不锈钢,经过特殊处理耐磨性强和有良好的综合力学性能和抗腐蚀性，非常抗擦伤 蝶板密封圈采用软硬耐磨密封片组合,具有金属硬密封和弹性密封的双重优点, 双向受压，密封可靠，使用寿命长，无论在低温和高温情况下,均具有非常优良的密封性能。
5、寿命长开关轻松：有效合理的减小偏心,因此本阀的扭矩大大的减小;无易损部件，由于偏心的作用，阀门启闭过程中蝶板与移动阀座的密封面完全脱离，做无磨擦转动，扭矩小，阀门的自动补偿功能，大大的提高了阀门的寿命，操作轻巧；阀体 密封面;采用堆焊不锈钢、钴基硬质合金,密封面耐磨损、耐高温使用寿命长。
6、开关无磨擦：（请见图1）利用三维偏心的原理,关阀时蝶板密封面随着三维偏心位移只有在最后一刻才靠向阀体的密封面,在偏心的作用下,使其蝶板的密封面与阀体的密封面越关越紧,故蝶板的密封面与阀体的密封面得到非常良好紧密接触,达到非常良好的密封效果, 密封性能可靠;开阀时, 在偏心的作用下蝶板只需转过很小的角度(2°～3°), 蝶板的密封面与阀体的密封面就完全脱离开, 蝶板的密封面与阀体的密封面不会产生摩擦,阀门的使用寿命长。
7、自动补偿双向压：（请见图A）按图从左往右施压时，利用信偏心的原理，蝶板与阀体越关越紧，从而得到良好的密封；按图从右往左施压时，自动补偿阀座在受压力的推力时，自动补偿阀座自动向蝶板推紧，当压力越高自动补偿阀座向蝶板越推越紧，从而得到良好的密封；顶装式双向密封蝶阀，双向压也能达到100%的零泄漏；在长期的使用下，自动补偿阀座密封和蝶板密封如有磨损或损伤，在压力作用下自动补偿阀座自动向蝶板推进，在反向受压时蝶板会向箭头移动，自动补偿阀座在压力的作用它也会跟着前移，从而得到良好的自动补偿功能。

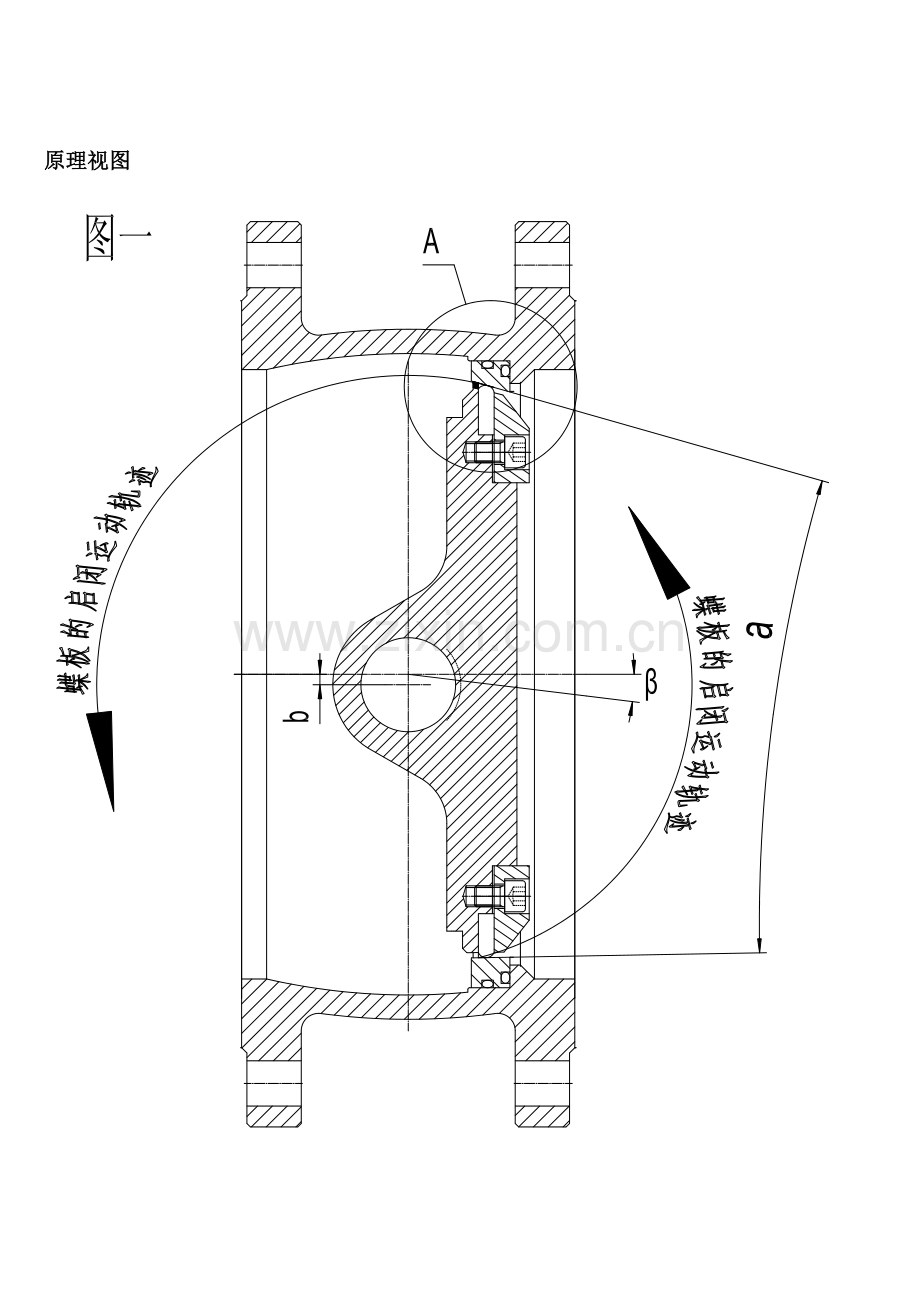

原理视图

产品型号表示方法

执行标准：
设计和制造标准:GB/T12238—2007; JB/T8527—1997; API608;
法兰标准:GB/T9113—2007; ASME/ANSI B 16.5
结构长度:GB/T12221—2007; ASME/ANSI B 16. 10
检验和试验标准:GB/T13927—2007 , API598
用途
本蝶阀适用于介质温度-29℃—600℃，公称压力为0.6～6.4MPa的介质为蒸汽、油品、热空气、腐蚀性浊水、煤气、含有微小颗粒、易结晶、腐蚀性等介质的管道上，以达到截断流体和调节介质流量的目的，主要适用于燃气、石油、化工、电力和冶金等各种行业，是各种管路上的最佳启闭机构。
主要零件材料：
产品类型
C
P
R8
R3
I
零 件 名 称
阀体
WCB
304
CF8M(316)
CF3M(316L)
ZG1Cr5Mo
阀盖
WCB
304
CF8M(316)
CF3M(316L)
ZG1Cr5Mo
蝶板
WCB
304
CF8M(316)
CF3M(316L)
ZG1Cr5Mo
阀杆
2Cr13
1Cr18Ni9Ti
00Cr17Ni14Mo2
00Cr17Ni14Mo2
2Cr13
蝶板压板
锻Q235A
304
CF8M(316)
CF3M(316L)
ZG1Cr5Mo
阀体密封面
堆517Mo
1Cr18Ni9Ti堆802
CF8M(堆812)
CF3M(堆812)
堆577
轴套
SF-1
FB092
FB316
FB316L
BF316
填料
柔性石墨
蝶板硬密封圈
耐磨 耐高温石棉板与高韧性不耐磨锈钢
蝶板软密封圈
橡胶 对位聚苯 聚四氟乙烯

性能规范：
公称压力 (PN)
0.6
1.0
1.6
2.5
4.0
6.4
常温最大工作压力〔MPa〕
0.6
1.0
1.6
2.5
4.0
6.4
压力试验 (MPa)
壳体强度试验
1.0
1.5
2.4
3.8
6.0
9.6
密封试验
0.66
1.1
1.76
2.75
4.4
7.1
气密封试验
0.6
渗漏率
＜0.1×DNmmз/s〔符合GB/T13927-92标准〕
适用温度〔℃〕
软密封:-40℃～:350℃; 硬密封:-50℃～600℃
适用介质
天然气、水蒸汽、空气油、品类、酸类、碱类、含微小颗粒状、水、污水、含纤维等各类介质;
传动形式
蜗轮传动、电动传动、气动传动、液动传动

6
S3XHD343H-- C P R
10

主要外形和连接连接尺寸
公称通径
外 形 尺寸

连 接 尺 寸
0.6Mpa
1.0Mpa
DN
L
L1
L2
H
H1
D
D1
D2
b-f
n-∮d
D
D1
D2
b-f
n-∮d
100
229

330
130
210
170
144
18-2
4-18
220
180
156
22-2
8-18
125
254

340
140
240
200
174
18-2
8-18
250
210
184
22-2
8-18
150
267

360
160
265
225
199
20-2
8-18
285
240
211
24-2
8-22
200
292

410
200
320
280
254
22-2
8-18
340
295
266
24-2
8-22
250
330

470
230
375
335
309
24-2
12-18
395
350
319
26-2
12-12
300
356

550
280
440
395
363
24-2
12-22
445
400
370
26-2
12-22
350
381

580
300
490
445
413
24-2
12-22
505
460
429
26-2
16-22
400
406

630
340
540
495
463
24-2
16-22
565
515
480
26-2
16-22
450
432

660
360
595
550
518
24-2
16-22
615
565
530
28-2
20-26
500
457

740
410
645
600
568
26-2
20-22
670
620
582
28-2
20-26
600
508

810
470
755
705
667
30-2
20-26
780
725
682
34-5
20-30
700
616

880
530
860
810
772
26-5
24-26
895
840
794
34-5
20-30
800
660

990
600
975
920
878
26-5
24-30
1015
950
901
36-5
24-33
900
711
600
240
1050
650
1075
1020
978
26-5
24-30
1115
1050
1001
38-5
28-33
1000
811
800
320
1110
720
1175
1120
1078
26-5
28-30
1230
1160
1112
38-5
28-36
1200
960
840
380
1280
860
1405
1340
1295
28-5
32-33
1455
1380
1328
44-5
32-39
1400
1080
1000
420
1420
980
1630
1560
1510
32-5
36-36
1675
1590
1530
48-5
36-42
1600
1200
1200
500
1570
1090
1830
1760
1710
34-5
40-36
1915
1820
1750
52-5
40-49
1800
1300
1400
600
1750
1250
2045
1970
1918
36-5
44-49
2115
2020
1950
56-5
44-48
2000
1400
1600
700
1930
1420
2265
2180
2125
38-5
48-42
2325
2230
2150
60-5
48-48

注：DN800口径以下不带地脚的H1是阀门的底盖平面.
16
S3XHD343H-- C P R
25

主要外形和连接连接尺寸
公称通径
外 形 尺寸

连 接 尺 寸
1.6Mpa
2.5Mpa
DN
L
L1
L2
H
H1
D
D1
D2
b-f
n-∮d
D
D1
D2
b-f
n-∮d
100
229

330
130
220
180
156
22-2
8-18
235
190
156
24-2
8-22
125
254

340
140
250
210
184
22-2
8-18
270
220
184
26-2
8-26
150
267

360
160
285
240
211
24-2
8-22
300
250
211
28-2
8-26
200
292

410
200
340
295
266
24-2
12-22
360
310
274
30-2
12-26
250
330

470
230
405
355
319
26-2
12-26
425
370
330
32-2
12-30
300
356

550
280
460
410
370
28-2
12-26
485
430
389
34-2
16-30
350
381

580
300
520
470
429
30-2
16-26
555
490
448
38-2
16-33
400
406

630
340
580
525
480
32-2
16-30
620
550
503
40-2
16-36
450
432

660
360
640
585
548
40-2
20-30
670
600
548
46-2
20-36
500
457

740
410
715
650
609
44-2
20-33
730
660
609
48-2
20-36
600
508

810
470
840
770
720
54-2
20-36
845
770
720
58-2
20-39
700
616

880
530
910
840
794
40-2
24-36
960
875
820
50-5
24-42
800
660

990
600
1025
950
901
42-2
24-39
1085
990
928
54-5
24-48
900
711
600
240
1050
650
1125
1050
1001
44-5
28-39
1185
1090
1028
58-5
28-48
1000
811
800
320
1110
720
1255
1170
1112
46-6
28-42
1320
1210
1140
62-5
28-55
1200
960
840
380
1280
860
1485
1390
1328
52-5
32-48
1530
1420
1350
70-5
32-55
1400
1080
1000
420
1420
980
1685
1590
1530
58-5
36-48
1755
1640
1560
76-5
36-60
1600
1200
1200
500
1570
1090
1930
1820
1750
64-5
40-55
1975
1860
1780
84-5
40-60
1800
1300
1400
600
1750
1250
2130
2020
1950
68-5
44-55
2195
2070
1985
90-5
44-68
2000
1400
1600
700
1930
1420
2345
2230
2150
70-5
48-50
2425
2300
2210
96-5
48-68

注：DN800口径以下不带地脚的H1是阀门的底盖平面.
