钢结构试题 (1)打印.doc

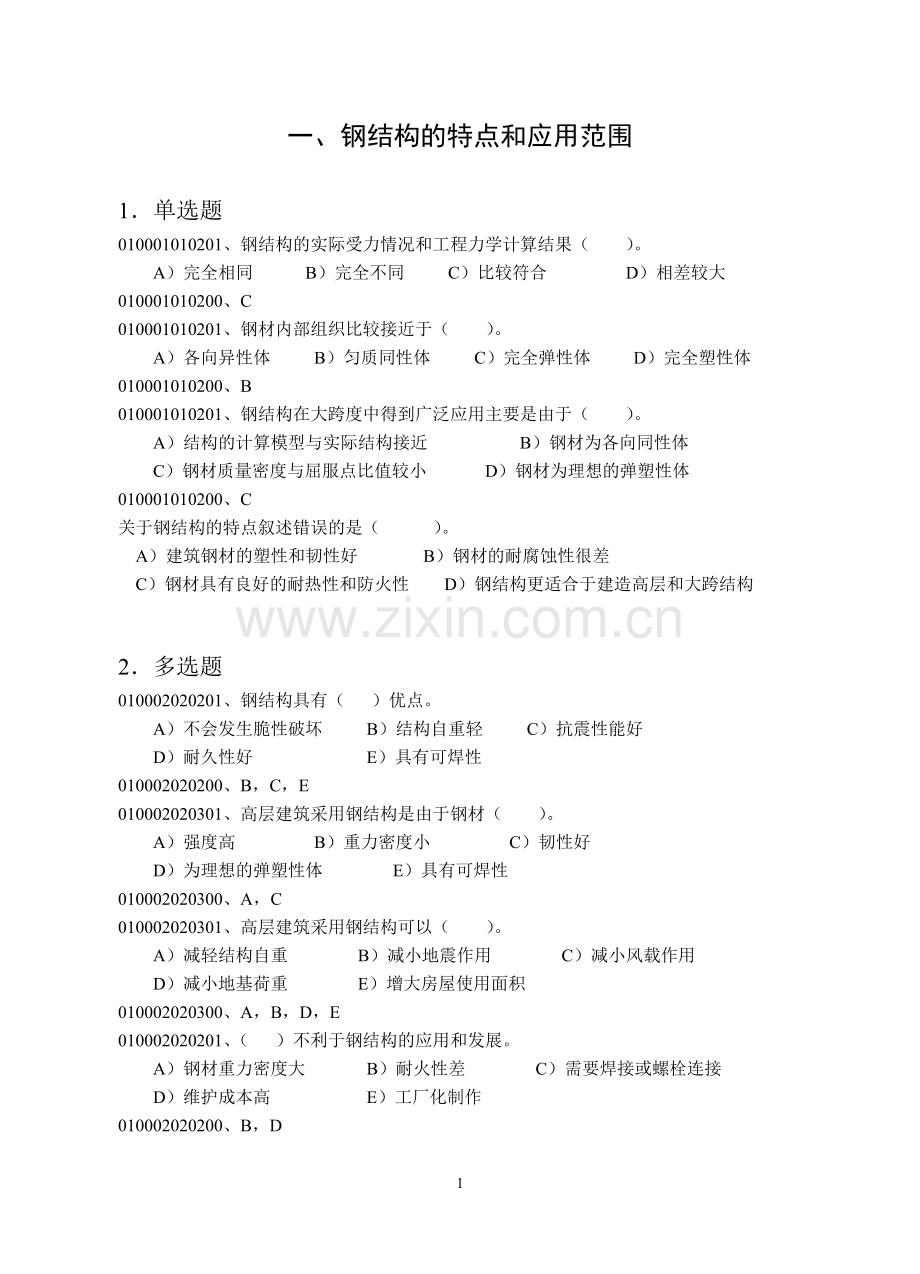

一、钢结构的特点和应用范围

1．单选题
010001010201、钢结构的实际受力情况和工程力学计算结果（ ）。
A）完全相同 B）完全不同 C）比较符合 D）相差较大
010001010200、C
010001010201、钢材内部组织比较接近于（ ）。
A）各向异性体 B）匀质同性体 C）完全弹性体 D）完全塑性体
010001010200、B
010001010201、钢结构在大跨度中得到广泛应用主要是由于（ ）。
A）结构的计算模型与实际结构接近 B）钢材为各向同性体
C）钢材质量密度与屈服点比值较小 D）钢材为理想的弹塑性体
010001010200、C
关于钢结构的特点叙述错误的是（　　　）。
A）建筑钢材的塑性和韧性好      B）钢材的耐腐蚀性很差
C）钢材具有良好的耐热性和防火性     D）钢结构更适合于建造高层和大跨结构

2．多选题
010002020201、钢结构具有（ ）优点。
A）不会发生脆性破坏 B）结构自重轻 C）抗震性能好
D）耐久性好 E）具有可焊性
010002020200、B，C，E
010002020301、高层建筑采用钢结构是由于钢材（ ）。
A）强度高 B）重力密度小 C）韧性好
D）为理想的弹塑性体 E）具有可焊性
010002020300、A，C
010002020301、高层建筑采用钢结构可以（ ）。
A）减轻结构自重 B）减小地震作用 C）减小风载作用
D）减小地基荷重 E）增大房屋使用面积
010002020300、A，B，D，E
010002020201、（ ）不利于钢结构的应用和发展。
A）钢材重力密度大 B）耐火性差 C）需要焊接或螺栓连接
D）维护成本高 E）工厂化制作
010002020200、B，D

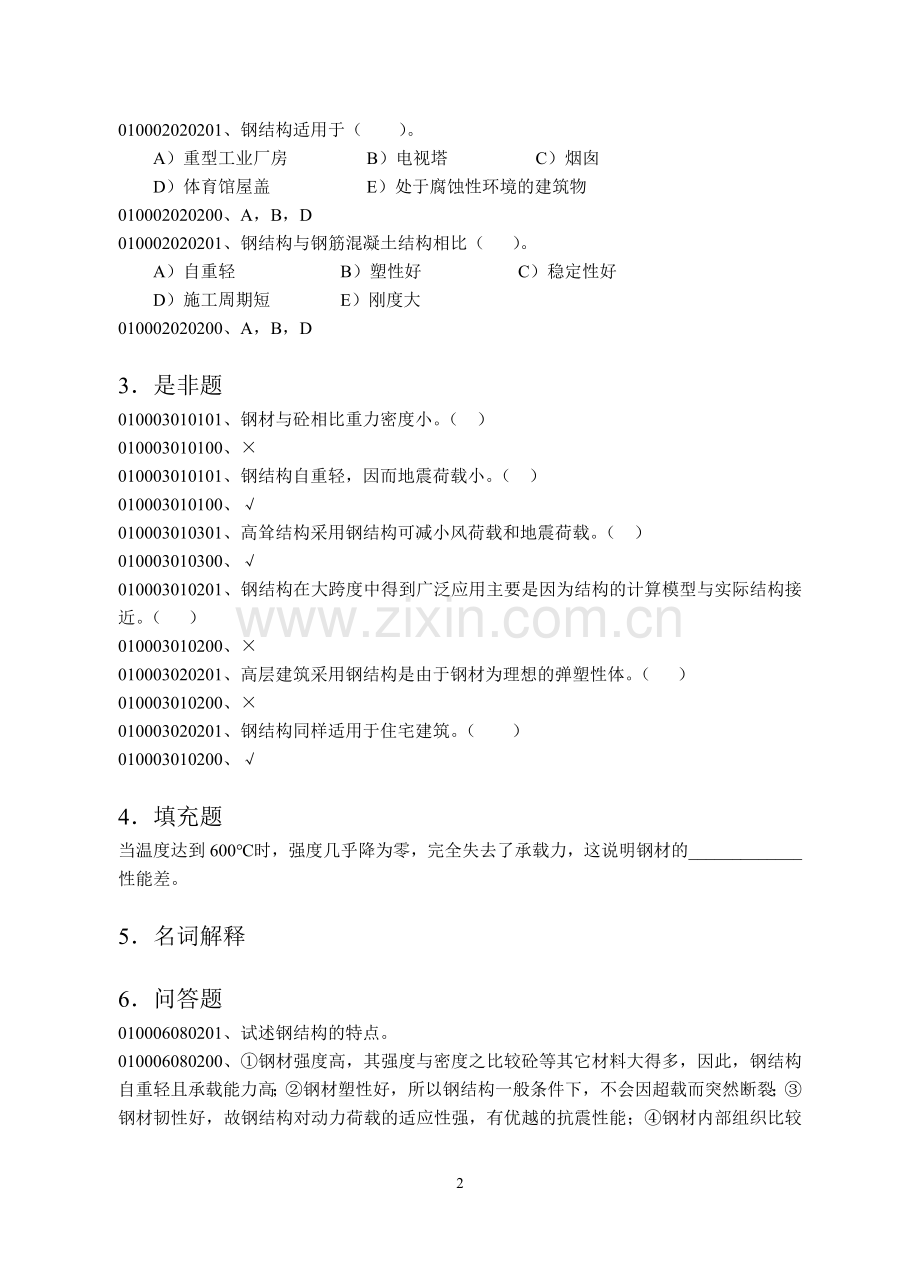

010002020201、钢结构适用于（ ）。
A）重型工业厂房 B）电视塔 C）烟囱
D）体育馆屋盖 E）处于腐蚀性环境的建筑物
010002020200、A，B，D
010002020201、钢结构与钢筋混凝土结构相比（ ）。
A）自重轻 B）塑性好 C）稳定性好
D）施工周期短 E）刚度大
010002020200、A，B，D

3．是非题
010003010101、钢材与砼相比重力密度小。（ ）
010003010100、×
010003010101、钢结构自重轻，因而地震荷载小。（ ）
010003010100、√
010003010301、高耸结构采用钢结构可减小风荷载和地震荷载。（ ）
010003010300、√
010003010201、钢结构在大跨度中得到广泛应用主要是因为结构的计算模型与实际结构接近。（ ）
010003010200、×
010003020201、高层建筑采用钢结构是由于钢材为理想的弹塑性体。（ ）
010003010200、×
010003020201、钢结构同样适用于住宅建筑。（ ）
010003010200、√

4．填充题
当温度达到600℃时，强度几乎降为零，完全失去了承载力，这说明钢材的_____________性能差。

5．名词解释

6．问答题
010006080201、试述钢结构的特点。
010006080200、①钢材强度高，其强度与密度之比较砼等其它材料大得多，因此，钢结构自重轻且承载能力高；②钢材塑性好，所以钢结构一般条件下，不会因超载而突然断裂；③钢材韧性好，故钢结构对动力荷载的适应性强，有优越的抗震性能；④钢材内部组织比较均匀，与力学计算的假定比较符合，因此钢结构的实际受力情况和工程力学计算结构比较符合；⑤钢结构制造简便、施工方便，缩短了施工周期，因此工业化程度高；⑥钢材组织紧密，且具有可焊性，所以结构密闭性好；⑦钢结构耐热不耐火；⑧结构稳定问题突出；⑨钢结构耐腐性能差。

二、钢结构材料

1．单选题
020001010201、钢材中（ ）元素会使钢材产生冷脆。
A）硅 B）锰 C）硫 D）磷
020001010200、D
020001010201、当温度低于常温时，随着温度降低钢材（ ）。
A）强度提高韧性增大 B）强度降低韧性减小
C）强度降低韧性增大 D）强度提高韧性减小
020001010200、D
020001010101、在钢中适当增加（ ）元素，可提高钢材的强度和抗锈蚀能力。
A）碳 B）合金元素 C）磷 D）硫
020001010100、B
020001010101、钢材抗拉强度与屈服点之比（）表示钢材的（ ）指标。
A）承载能力 B）强度储备 C）塑性变形能力 D）弹性变形能力
020001010100、B
020001010101、钢结构静力设计时，是以钢材的（ ）作为设计依据。
A）抗拉强度 B）疲劳强度 C）屈服点 D）比例极限
020001010100、C
020001010201、钢材是比较理想的（ ）材料。
A）弹性 B）塑性 C）弹塑性 D）各向异性
020001010200、C
020001010201、钢材的冲击韧性是（ ）。
A）弹性性能的表现 B）塑性性能的表现
C）强度和塑性的综合表现 D）承受弯曲变形能力的表现
020001010200、C
020001010201、钢材处于三向应力状态，当三个主应力为（ ）时，易产生脆性破坏。
A）同号且绝对值相近 B）异号且绝对值相近
C）同号且绝对值相差较大 D）异号且绝对值相差很大
020001010200、A
020001010201、在钢材所含化学成份中，（ ）组元素为有害杂质，需严格控制其含量。
A）碳、磷、硅 B）硫、氧、氮 C）硫、磷、锰 D）碳、硫、氧
020001010200、B
020001010201、金属锰可提高钢材的强度，对钢材的塑性（ ），是一种有益的成分。
A）提高不多 B）提高较多 C）降低不多 D）降低很多
020001010200、C
020001010201、钢材在多向应力作用下，进入塑性的条件为（ ）大于等于。
A）设计应力 B）计算应力 C）容许应力 D）折算应力
020001010200、D
020001010201、钢材在复杂应力作用下，当（ ）达到时开始进入塑性。
A）最大主应力 B）每个主应力 C）折算应力 D）最小主应力
020001010200、C
020001010201、应力集中越严重，则钢材（ ）。
A）变形越大 B）强度越低 C）脆性越大 D）刚度越大
020001010200、C
020001010201、一般情况下，应力集中对钢材（ ）无影响。
A）刚度 B）静力强度 C）疲劳强度 D）低温冷脆
020001010200、B
020001010301、广东地区某工厂一起重量为50吨的中级工作制的钢吊车梁，宜用（ ）钢。
A）Q235-A B）Q235-B·F C）Q235-C D）Q235-D
020001010300、C
020001010301、北方某严寒地区（温度低于-20OC）一露天仓库起重量大于50t的中级工作制吊车梁，其钢材应选择（ ）钢。
A）Q235-A B）Q235-B C）Q235-C D）Q345-D
020001010300、D
020001010301、对于冬季计算温度为-30OC的焊接结构，不应采用的钢材为（ ）。
A）Q235-B B）Q235-BF C）Q345-B D）Q390-C
020001010300、B
020001010201、结构钢的三项基本力学（机械）性能为（ ）。
A）抗拉强度、屈服强度、伸长率 B）抗拉强度、屈服强度、冷弯性能
C）抗拉强度、伸长率、冷弯性能 D）屈服强度、伸长率、冷弯性能
020001010200、A
020001010201、对于承受静载常温工作环境下的钢屋架，下列说法不正确的是（ ）。
A）可选择Q235钢 B）可选Q345钢
C）钢材应有冲击韧性的保证 D）钢材应有伸长率的保证
020001010200、C
020001010201、结构钢的屈服强度（ ）。
A）与质量等级无关
B）随质量等级从A到D（E）逐级提高
C）随质量等级从A到D（E）逐级降低
D）与质量等级的关系视钢材的种类而不定
020001010200、A
在三向应力状态下，钢材转入塑性状态的综合强度指标称为（      ）
A）设计应力  B）计算应力 C）容许应力  D）折算应力
钢材的标准应力-应变曲线是通过下列哪项试验得到的?（      ）
A）冷弯试验  B）单向拉伸试验 C）冲击韧性试验  D）疲劳试验
下列哪种元素含量的提高会增加钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时会促使钢材发生冷脆现象（      ）。
A）硫  B）磷 C）硅  D）锰
钢材冲击韧性值αk与工作温度T之间的关系为（　　　）。
A）T降低，αk降低        B）T增加，αk降低
C）T降低，αk增高        D）T改变，αk不变
钢材屈服点fy的高低反映材料（　　　）。
A）受静荷时的最大承载能力 B）受静荷时的最大变形能力
C）受动荷时的最大承载能力      D）受静荷时发生塑性变形前的承载能力
在三向正应力状态下，当出现下列何种情况时，钢材易发生脆性破坏（　　　）。
A）异号应力，且应力差较小      B）异号应力，且应力差较大
C）同号拉应力，且应力差较小      D）同号拉应力，且应力差较大
钢材的伸长率ε用来反映材料的(      )。
A）承载能力                          B）弹性变形能力
C）塑性变形能力                      D）抗冲击荷载能力
以下关于应力集中的说法中正确的是(      )。
A）应力集中降低了钢材的屈服强度
B）应力集中产生同号应力场，使塑性变形受到限制
C）应力集中产生异号应力场，使钢材变脆
D）应力集中可以提高构件的疲劳强度
为防止钢材在焊接时或承受厚度方向的拉力时发生分层撕裂，必须对钢材的(     )进行测试。
  A）抗拉强度fu             B）屈服点fy
  C）冷弯180°试验          D）Z向收缩率
对不同质量等级的同一类钢材，在下列各指标中，它们的(     )不同。
  A）抗拉强度fu            B）屈服点fy
  C）伸长率δ             D）冲击韧性值
同一结构钢材的伸长率(     )。
A）δ5>δ10            B）δ5=δ10
C）δ5<δ10            D）不能确定
应力集中越严重，钢材也就变得越脆，这是因为(     )
  A）应力集中降低了材料的屈服点
  B）应力集中产生同号应力场，使塑性变形受到限制
  C）应力集中处的应力比平均应力高
  D）应力集中降低了钢材的抗拉强度
钢材的塑性性能受很多因素的影响，下列结论中正确的是(     )。
  A）温度降低对钢材塑性性能影响不大
  B）二（三）向拉应力导致钢材塑性增加
  C）加载速度越快，钢材表现出的塑性越差
  D）应力集中对钢材的塑性变形无显著影响
在下列各化学元素中，(      )的存在使钢材在进行焊接或热加工时可能会引起热裂纹，即产生钢材的“热脆”现象。
  A）硅              B）铝                C）硫              D）磷
3）根据钢材的一次拉伸试验，可得到如下四个力学性能指标，其中(      )被作为钢材的强度标准值。
  A）抗拉强度fu     B）屈服点fy
  C）伸长率δ     D）弹性模量E
3． 钢结构按弹性设计时，是以钢材的作为强度计算的限值
A）抗拉强度 B）疲劳强度 C）屈服点 D）比例极限
C
4． 承重用钢材应保证的基本力学性能是（ ）
A）抗拉强度、伸长率 B）抗拉强度、屈服强度、冷弯性能
C）抗拉强度、屈服强度、伸长率 D）屈服强度、伸长率、冷弯性能
6． 对于承受静荷常温工作环境下的钢屋架，下列说法不正确的是（ ）。
A）可选择Q235钢 B）可选Q345钢
C）钢材应有冲击韧性的保证 D）钢材应有三项基本保证

2．多选题
020002020201、钢材是比较理想的（ ）材料。
A）弹性 B）塑性 C）弹塑性
D）各向异性 E）各向同性
020002020200、C，E
020002020201、承重用钢材应保证的基本力学性能是（ ）。
A）抗拉强度 B）冷弯性能 C）伸长率
D）冲击韧性 E）屈服强度 F）可焊性
020002020200、A，C，E
020002020301、对于承受静荷常温工作环境下的焊接钢屋架，下列说法正确的是（ ）。
A）可选Q235-A B）可选Q345-B C）可选Q235-BF
D）钢材应有伸长率的保证 E）钢材应有冲击韧性的保证
020002020300、B，C，D
020002020201、在钢材所含化学成份中，（ ）元素为有害杂质，需严格控制其含量。
A）碳 B）硫 C）锰 D）氧 E）磷
020002020200、B，D，E
020002020301、钢材质量等级不同，则其（ ）。
A）含碳量要求不同 B）抗拉强度不同 C）冲击韧性要求不同
D）冷弯性能要求不同 E）伸长率要求不同
020002020300、A，C，D
020002020301、下列说法正确的是（ ）。
A）Q235钢有特殊镇静钢 B）Q345钢有沸腾钢 C）Q235钢有半镇静钢
D）Q345钢有半镇静钢 E）Q345钢有镇静钢 F）Q390钢有半镇静钢
020002020300、A，C，E
020002020301、Q235-A钢材出厂时，有（ ）合格保证。
A）含碳量 B）冷弯性能 C）伸长率
D）含硫量 E）屈服强度 F）含磷量
020002020300、C，D，E，F

3．是非题
020003010201、钢材的塑性变形很大，所以钢结构发生的破坏都是塑性破坏。（ ）
020003010200、×
020003010101、钢材的屈强比愈大，钢材的安全储备愈大。（ ）
020003010100、√
020003010201、钢材的厚度越薄，其强度越高。（ ）
020003010200、√
020003010201、钢材的塑性指标同强度指标一样对结构非常重要。（ ）
020003010200、√
020003010201、冷加工可提高钢材的强度，对钢结构总是有益的。（ ）
020003010200、×
020003010201、磷含量的增大可提高钢材的强度。（ ）
020003010200、√
020003020201、不同质量等级钢材的强度不同。（ ）
020003010200、×
020003010201、当钢材所受的三个方向的主应力均为拉应力且数值相近时，钢材容易屈服。（ ）
020003010200、×
020003010201、钢材的韧性可以根据冷脆转变温度的高低来评价，冷脆转变温度越高，钢材的韧性越好。（ ）
020003010200、×
020003010201、受反复荷载作用的结构宜采用高强度钢材。（ ）
020003010200、×

4．填充题
020004010201、钢材的力学性能指标是结构设计的重要依据，指标值依据 确定。
020004010200、试验
020004050201、钢材的含碳量提高，则钢材的 提高，但其 、 、 、 和抗锈蚀能力下降。
020004050200、强度、塑性、韧性、冷弯性能、可焊性
020004020101、钢材的塑性指标有 和 两种。
020004020100、伸长率 面收缩率
020004020201、化学元素 和 可使钢材热脆，应严格控制其含量。
020004020200、硫、氧
020004020201、化学元素 和 可使钢材冷脆，应严格控制其含量。
020004020200、磷、氮
020004010201、钢材处于三向受拉应力状态时，容易发生 破坏。
020004010200、脆性
020004010101、应力集中使钢材的塑性 。
020004010100、降低
020004020101、钢结构中采用的钢材主要为 和 两类。
020004020100、碳素结构钢、低合金钢
020004010201、冷弯试验不仅能检验材料承受规定的弯曲能力，还能显示其内部 。
020004010200、缺陷
020004020201、钢材的冲击韧性是钢材 和 性能的综合体现。
020004020200、强度、塑性
020004010101、伸与率中数字10表示 。
020004010100、
020004010101、钢材塑性指标伸长率中的数学5表示 。
020004010100、标定长度为圆形试件直径的5倍。
020004010101、钢材的强度设计值以钢材的 强度除以抗力分项系数。
020004010100、屈服
020004010201、抗拉强度是钢材破坏前所能承受的最大应力，但这时钢材产生了很大 ，因而只能作为钢材的强度储备。
020004010200、塑性变形
020004020201、表示钢材的 储备，其值越大，储备 。
020004020200、安全（或强度），越大
020004020101、钢材随时间进展，其屈服强度提高，伸长率下降，称为 硬化。钢材在超过弹性范围内重复加载、卸载，使钢材弹性范围增加塑性降低，称为 硬化。
020004020100、时效，冷作
020004020201、低碳钢Q195、Q215、Q235、Q255、Q275，其牌号越大，含碳量 ，其塑性 。
020004020200、越高，越低
020004020201、钢材的可焊性可分为 的可焊性和 的可焊性。
020004020200、施工上、使用上
020004010201、受纯剪作用的钢材，当剪应力达到 时开始进入塑性。
020004010200、
020004030201、Q235-AF钢材，235表示 ，A表示 ，F表示 。
020004030200、钢材的屈服强度，其质量等级为A级，脱氧方式为沸腾钢
在钢结构中，使用_________________作为钢材静力强度承载力的极限，设计时尚应对它除以材料分项系数，从而得到钢材的强度设计值。
钢材承受动力荷载作用时，抵抗脆性破坏的能力是通过_________________指标来衡量的。
对于没有明显屈服点的钢材，以卸载后试件的残余应变为___________时所对应的应力作为假想屈服点，也称为条件屈服点。
残余应力将减小构件的刚度，同时将___________构件的稳定承载力。
建筑钢材中严格控制硫的含量，在Q235钢中不得超过0.05%，在Q345钢中不得超过0.045%，这是因为含硫量过大，在焊接时会引起钢材的___________。
钢材的伸长率是衡量钢材___________性能的指标，是通过一次静力拉伸试验得到的。
碳对钢材性能的影响很大，一般来说随着含碳量的提高，钢材的塑性和韧性逐渐___________。
在不同质量等级的同一类钢材(如Q235 A，B，C，D四个等级的钢材)，它们的屈服点、强度和伸长率都一样，只是它们的化学成分和___________指标有所不同。
焊接结构中存在着双向或三向同号拉应力场，材料塑性变形的发展受到限制，使钢材变脆。特别是当焊接应力较大时，在温度较低的条件下很容易发生___________现象。
钢材标号Q235BF中的235表示材料的___ ____为235N/mm2。

5．名词解释
020005030201、韧性
020005030200、韧性是指钢材在塑性变形和断裂过程中吸收能量的能力，是衡量钢材抵抗动力荷载能力的指标。
020005030301、可焊性
020005030300、可焊性是指在一定的焊接工艺和结构条件下，钢材经过焊接后能够获得良好的焊接接头的性能。可分为施工上的可焊性的和使用上的可焊性
020005030201、蓝脆
020005030200、在250℃左右时，钢材出现抗拉强度反而提高，而冲击韧性下降的现象称为蓝脆
020005030201、时效硬化
020005030200、时效硬化是指钢材随时间的增长，钢材强度(屈服点和抗拉强度)提高，塑性降低、特别是冲击韧性大大降低的现象
020005030201、冷弯性能
020005030200、冷弯性能是指钢材在常温下冷加工发生塑性变形时，对产生裂纹的抵抗能力。
020005030201、塑性
020005030200、塑性是指钢材在应力超过屈服点后，能产生显著的残余变形（塑性变形）而不立即断裂的性质。一般用伸长率来衡量。
020005030201、Q235-BF
020005030200、Q235-BF表示屈服强度为235N／mm2、质量等级为B级的沸腾钢；
020005030201、Q235-D
020005030200、Q235-D表示屈服强度为235N／mm2、质量等级为D级的镇静钢；
020005030201、Q345-C
020005030200、Q345-C表示屈服强度为345N／mm2、质量等级为C级的镇静钢。

6．问答题
020006060201、简述钢材的破坏形式及特征。
020006060200、钢材的坏形式有两种——塑性破坏和脆性破坏。
塑性破坏的特征是破坏前变形很大，延续时间长，有明显的塑性变形，断口呈纤维状、色发暗。塑性破坏易于发现，便于及时加固和补救。
脆性破坏的特征是变形小，破坏发生突然，断口平齐、呈有光泽的晶粒状。破坏后果严重，设计和制作时应特别注意防止。
020006060201、承重结构应保证哪几项力学性能和化学成份？
020006060200、承重结构用钢材一般应保证、、和、的含量。必要时附加保证180°冷弯试合格、常温冲击韧性及负温冲击韧性合格，焊接结构尚应有C含量的保证。
020006040201、钢材在复杂应力状态下是否仅产生脆性破坏？为什么？
020006040200、在复杂应力状态下，钢材不仅产生脆性破坏，也会发生塑性破坏。
当双向或三向受拉时，材料很难进入塑性状态，会发生脆性破坏，但当为异号应力，且同号应力差值较大时，会产生塑性破坏。
020006080201、通过钢材单向均匀受拉试验可得出哪些重要的特性？
020006080200、（1）比例极限、弹性极限和屈服点很接近，且在屈服点之前的应变又很小，所以，在计算钢结构时可以认为钢材的弹性工作阶段以屈服点为上限。当应力达到屈服点后，将使结构产生很大的、在使用上不允许的残余变形，因此设计时取屈服点为钢材可以达到的最大应力。
（2）钢材在屈服点之前的性质接近理想的弹性体，屈服点之后的流幅现象又接近理想的塑性体，并且流幅的范围已足够用来考虑结构或构件的塑性变形的发展，因此可以认为钢材是符合理想的弹性——塑性材料。
（3）钢材破坏前塑性变形很大。
（4）抗拉强度是钢材破坏前能够承受的最大应力，屈强比可作为衡量钢材强度储备的一个系数。屈强比愈低，钢材的安全储备愈大。
020006080101、钢材在单向均匀拉伸试验时，工作特性可分为几个阶段？可得到哪些力学性能指标？
020006080100、（1）弹性阶段。可得到钢材的比例极限、弹性极限。
（2）屈服阶段。可得到钢材屈服点、流幅。
（3）强化阶段。可得到钢材的抗拉强度。
（4）颈缩阶段。可得到钢材的塑性指标。
020006060201、钢结构设计时如何合理地选择钢材？
020006060200、钢材的选用应根据保证结构安全可靠，同时又经济合理、节约钢材的基本原则，考虑以下几个方面因素：结构的重要性、荷载特征、连接方法、工作条件等，结合实际需要全面考虑，合理选择。
020006050301、试述引起钢材发生脆性破坏的因素。
020006050300、（1）温度，在250°时出现兰脆，温度降低时出现低温冷脆；（2）时效（3）化学成分，S、P、O、N含量增大；钢材变脆；（4）冷加工，超过屈服点使钢材塑性降低；（5）多向同向应力作用；（6）应力集中；（7）多次反复荷载作用。等
020006060201、温度对钢材性能有什么影响？
020006060200、0℃以上，总的趋势是温度升高，钢材强度、弹性模量降低，塑性增大。在250℃左右时，钢材出现抗拉强度反而提高，冲击韧性下降的蓝脆现象，温度超过300℃以后，屈服点和极限强度显著下降；600℃时强度很低，不能承担外力。
0℃以下，总的趋势是温度降低，钢材强度略有提高，塑性、韧性降低而变脆。特别是当温度下降到某一值时，钢材的冲击韧性突然急剧下降，试件易发生脆性破坏，出现低温冷脆现象。
020006040201、试述应力集中产生的原因及后果。
020006040200、钢结构构件中不可避免地存在着孔洞、槽口、凹角、形状变化和内部缺陷等，此时，轴心受力构件在截面变化处应力不再保持均匀分布，而是在一些区域产生局部高蜂应力，在另外一些区域则应力降低。
在应力集中处，应力线发生弯曲、变密。靠近高峰应力的区域总是存在着同号的双向或三向复杂应力场，因而促使钢材变脆。低温下或动力荷载作用下的结构，不利影响将十分突出，往往是引起脆性破坏的根源。
020006040301、Q345-A钢材出厂时，哪些化学成分和力学性能有合格保证？
020006040300、应提供屈服强度、极限强度、伸长率等力学性能质保；还要提供硫、磷、氧、氮等化学成分含量的质保。
020006040301、Q235-B钢材出厂时，哪些化学成分和力学性能有合格保证？
020006040300、应提供屈服强度、极限强度、伸长率、冷弯试验、20℃时夏比V形缺口冲击功不小于27J等力学性能质保；还要提供碳、硫、磷、氧、氮、锰、硅等化学成分含量的质保。
020006050401、在江苏南京建造一栋轻型门式钢刚架仓库，跨度18mm，梁柱采用焊接工字型截面，你认为选用何种钢材？并说明理由。
020006050300、选用Q235-BF或Q235-B钢材。A级钢材没有含碳量的合格保证，不能用于焊接结构，结构荷载轻、跨度不大，没有必要用Q345及以上钢材，Q235-B比Q235-BF钢材稍贵，但质量好。
三、钢结构的计算原理

（一）、极限状态设计方法
1．单选题
030101010201、我国现行钢结构设计规范采用的是（ ）极限状态设计法。
A）半概率 B）全概率 C）近似概率 D）容许应力法
030101010200、C
030101010201、钢材的设计强度是随其厚度减小而（ ）。
A）增加 B）降低 C）不变 D）视受力情况而定
030101010200、A
030101010301、随着钢材厚度的增加，下列说法正确的是（ ）。
A）钢材的抗拉、抗压、抗弯、抗剪强度均下降
B）钢材的抗拉、抗压、抗弯、抗剪均有所提高
C）钢材的抗拉、抗压、抗弯强度提高，而抗剪强度降低
D）钢材的抗拉强度不变，而抗压、抗弯、抗剪强度提高
030101010300、A
030101010201、有四种厚度不等的Q345钢钢板，其中（ ）厚的钢板强度最高。
A）10 mm B）18 mm C）24 mm D）30 mm
030101010200、A
030101010201、四种钢号相同而厚度不同的钢板，其中（ ）mm厚的钢板强度最低。
A）8 B）12 C）20 D）25
030101010200、D
在结构设计中，失效概率Pf与可靠指标β的关系为(      )。
A）Pf越大，β越大，结构可靠性越差       B）Pf越大，β越小，结构可靠性越差
C）Pf越大，β越小，结构越可靠           D）Pf越大，β越大，结构越可靠
一简支梁受均布荷载作用，其中永久荷载标准值为15kN/m，仅一个可变荷载，其标准值为20kN/m，则强度计算时的设计荷载为(      )。
A）q=1.2×15+1.4×20                B）q=15+20
C）q=1.2×15+0.85×1.4×20          D）q=1.2×15+0.6×1.4×20
某重型钢结构工作平台，主梁以上结构自重5kN/m2，分项系数1.2，活荷载按大的检修材料所产生的荷载20kN/m2计，其分项系数1.3，主梁间距5m，跨度8m，简支，梁跨中弯矩设计值为：
A）1124kN·m B）1280kN·m C）1360kN·m D）1668kN·m
已知某一结构在β=3时，失效概率为Pf =0.001，若β改变，准确的结论是(     )。
  A）β=2.5，Pf <0.001，结构可靠性降低
  B）β=2.5，Pf >0.001，结构可靠性降低
  C）β=3.5，Pf >0.001，结构可靠性提高
  D）β=3.5，Pf <0.001，结构可靠性降低
在对结构或构件进行正常使用极限状态计算时，永久荷载和可变荷载应采用(     )。
  A）设计值 B）标准值
  C）永久荷载为设计值，可变荷载为标准值
  D）永久荷载为标准值，可变荷载为设计值
某屋架，业主供应钢材为Q235-B钢（3号镇静钢），型钢节点板厚度均不超过10 mm，钢材抗压强度设计值是（ ）
A）200N/ mm2 B）210N/ mm2 C）215N/ mm2 D）225N/ mm2
与节点板单面连接的等边单角钢受拉构件，λ=100，工地高空安装，采用焊接工条件较差，当按轴心受力计算时，焊缝强度设计值折减系数应取（ ）。
A）0.85 B）0.90 C）0.765 D）0.75
与节点板单面连接的等边角钢轴心受压构件，λ=100，计算稳定性时，钢材强设计值应采用的折减系数是（ ）。
A）0.65 B）0.70 C）0.75 D）0.85
与节点板单面连接的等边角钢轴心受压构件，安装时高空焊接，计算连接时，缝强度设计值的折减系数是（ ）
A）0.585 B）0.630 C）0.675 D）0.765

2．多选题
030102020301、关于设计强度，说法正确的是（ ）。
A）单面连接的受压单角钢构件按轴心受压计算强度时，钢材设计强度要折减
B）单面连接的受拉单角钢构件按轴心受拉计算时，钢材设计强度不需折减
C）单面连接的受压单角钢构件按轴心受力计算连接时，连接设计强度要折减
D）单面连接的受压单角钢构件按轴心受压计算整体稳定时，钢材设计强度要折减
E）单面连接的受拉单角钢构件按轴心受力计算连接时，连接设计强度不需折减
030102020300、A，C，D
030102020201、计算钢结构（ ）时应采用荷载的设计值。
A）构件静力强度 B）构件整体稳定
C）连接强度 D）构件变形 E）疲劳强度
030102020200、A，B，C
030102020201、计算钢结构（ ）时应采用荷载的标准值。
A）构件静力强度 B）构件整体稳定
