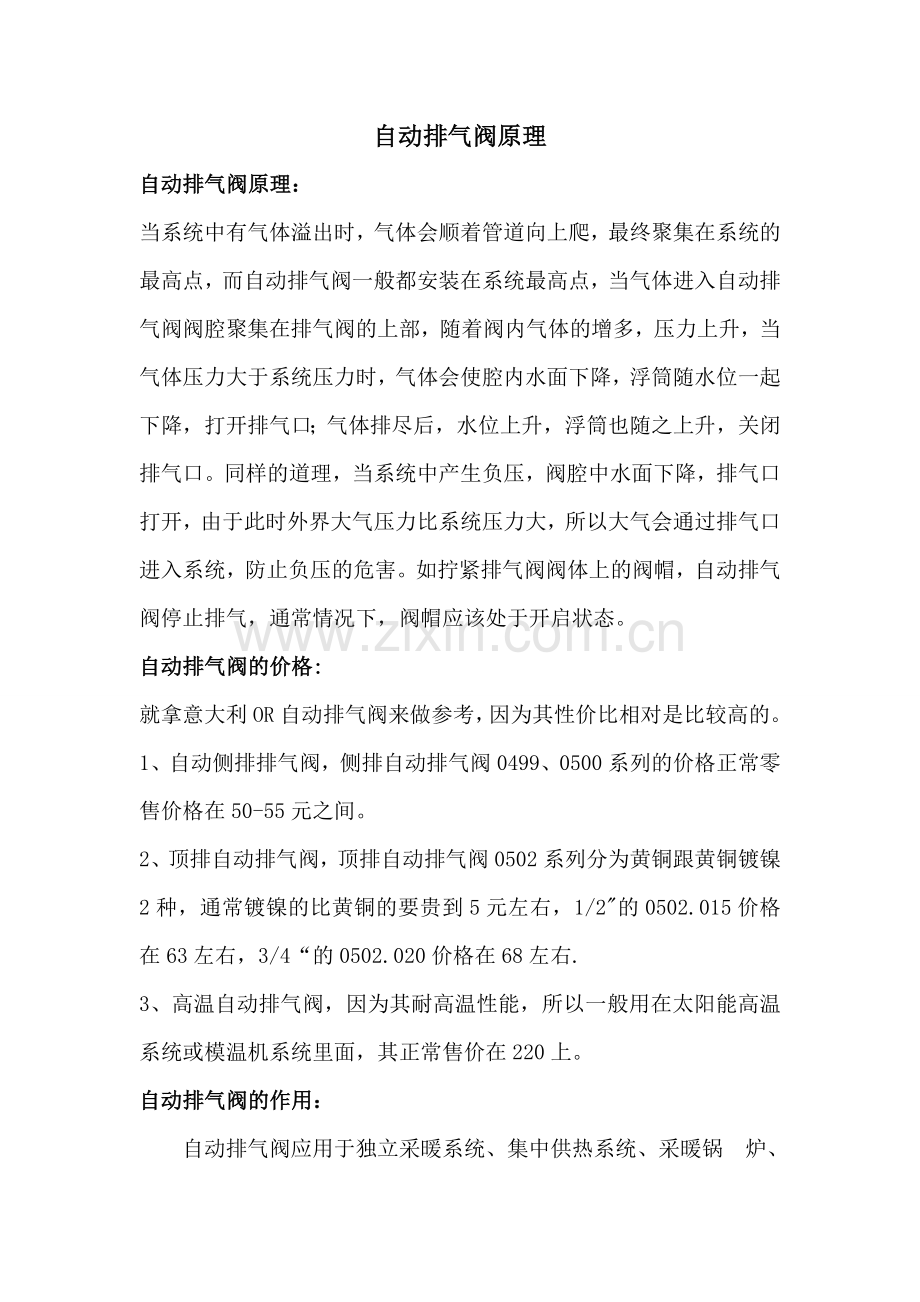

自动排气阀原理
自动排气阀原理：
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入自动排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，自动排气阀停止排气，通常情况下，阀帽应该处于开启状态。
自动排气阀的价格:
就拿意大利OR自动排气阀来做参考，因为其性价比相对是比较高的。
1、 自动侧排排气阀，侧排自动排气阀0499、0500系列的价格正常零售价格在50-55元之间。
2、 顶排自动排气阀，顶排自动排气阀0502系列分为黄铜跟黄铜镀镍2种，通常镀镍的比黄铜的要贵到5元左右，1/2"的0502.015价格在63左右，3/4“的0502.020价格在68左右.
3、 高温自动排气阀，因为其耐高温性能，所以一般用在太阳能高温系统或模温机系统里面，其正常售价在220上。
自动排气阀的作用：
自动排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。
自动OR排气阀的优点：
1.OR自动排气阀的浮筒采用低密度的PPR和复合材料材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。 　　
2. OR自动排气阀的浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。 　　
3.OR自动排气阀的杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。 　　
自动排气阀的安装：
1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气； 　　
2.自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下自动排气阀时进行检修时，能保证系统的密闭，水不致外流； 　　
3.自动排气阀一般安装在系统的最高点，有利于提高排气效率。

自动排气阀的结构图：
1、空调自动排气阀
空调自动排气阀的技术参数：
最大工作压力：10bar 最高工作温度：110℃
连接方式：外螺纹 口径：3/8″
空调自动排气阀结构：
阀体：黄铜 阀杆：黄铜
浮筒：PP

2、高温自动排气阀
高温自动排气阀的技术参数：
最大工作压力：10bar 最高工作温度：200℃
连接方式：外螺纹 口径：3/8″-1/2″
高温排气阀的结构：
阀体：黄铜 阀杆：黄铜
浮筒：高聚物

3、暖气自动排气阀
暖气自动排气阀的技术参数：
最大工作压力：10bar 最高工作温度：110℃
连接方式：外螺纹 口径：1/2″-3/4″
暖气自动排气阀的结构：
阀体：黄铜 阀杆：黄铜
浮筒：PP

4、大流量自动排气阀
大流量排气阀的技术参数：
最大工作压力：16bar 最高工作温度：90℃
接口尺寸：3/4″-1″
大流量排气阀的结构：
阀体：黄铜 浮球：热塑低密度PP
