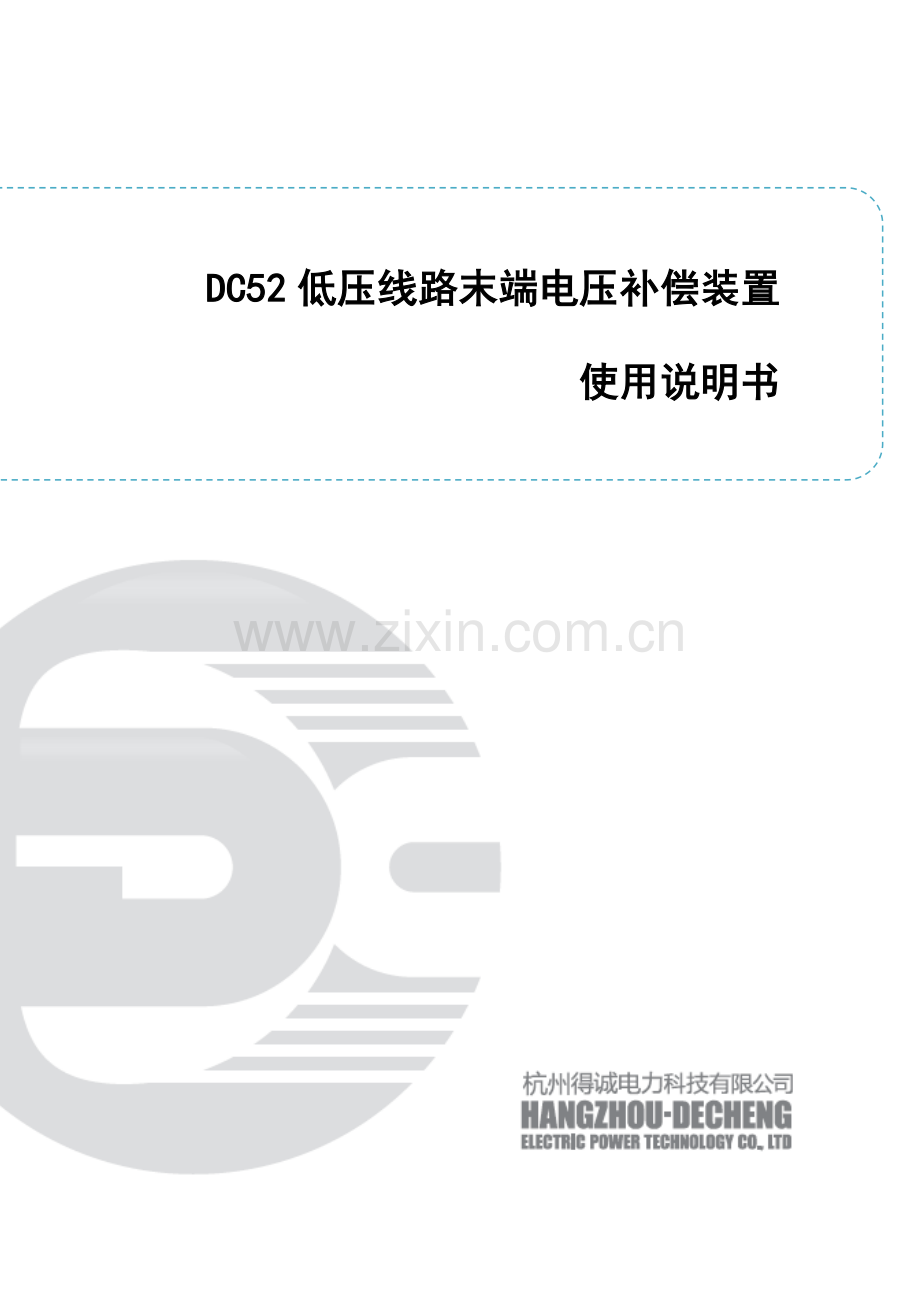

DC52低压线路末端电压补偿装置使用说明书

DC52低压线路末端电压补偿装置
使用说明书

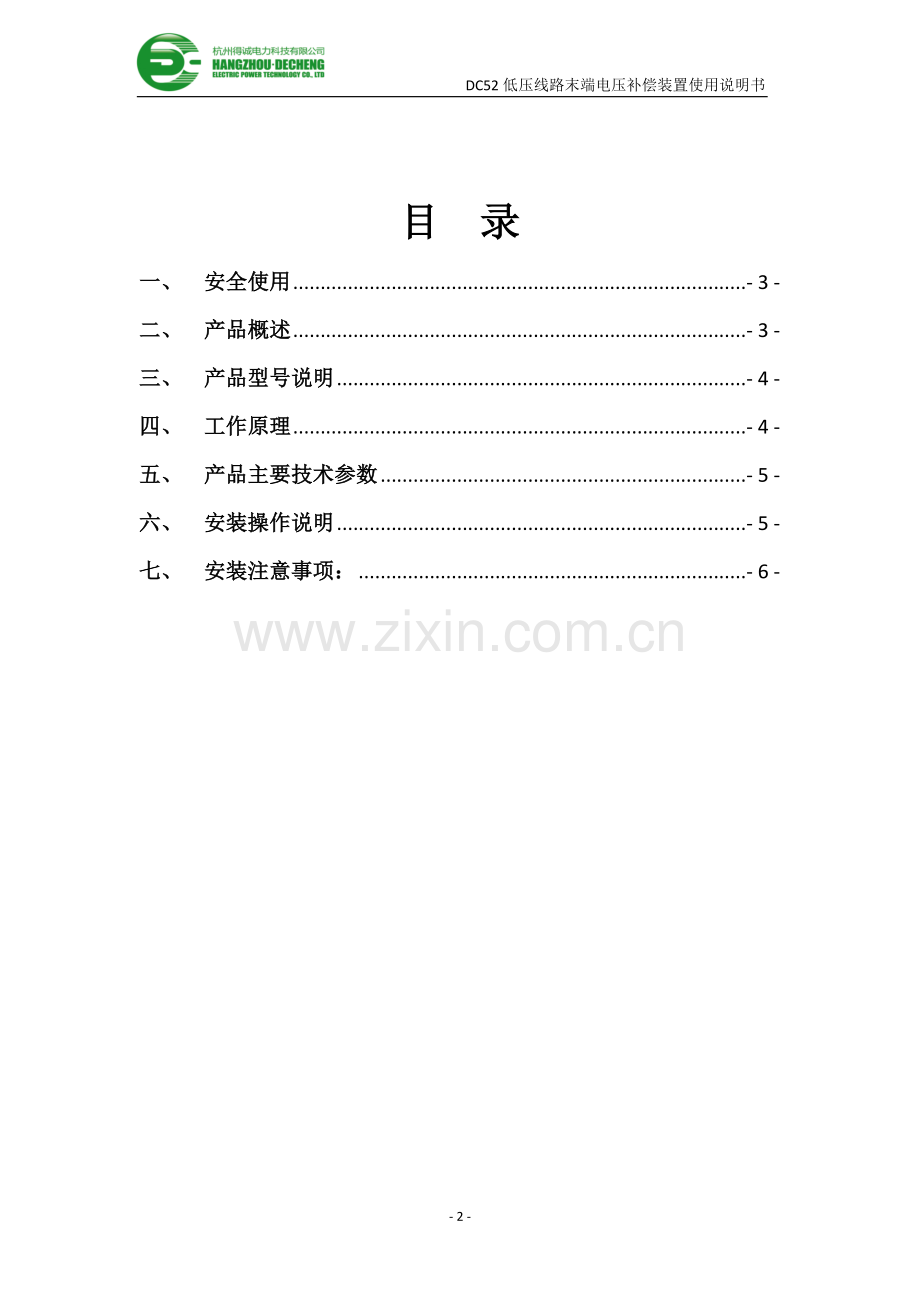

目 录
一、 安全使用 - 3 -
二、 产品概述 - 3 -
三、 产品型号说明 - 4 -
四、 工作原理 - 4 -
五、 产品主要技术参数 - 5 -
六、 安装操作说明 - 5 -
七、 安装注意事项： - 6 -

一、 安全使用
在安装、保养和使用我公司低压线路末端电压补偿装置时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用产品的功能，延长设备的使用寿命。对因使用不当造成的损失，本公司不承担责任。
1. 请勿撞击。
2. 电源线的规格应满足用电负荷的要求。
3. 在维护设备之前，请把开关全部断开。
4. 设备正常运行期间，如果外壳没有可靠接地，设备外壳可能带电，请勿触摸设备外壳金属部分，否则有触电危险。

二、 产品概述
DC-52系列低压线路末端电压补偿装置是针对农网基础薄弱、供电半径大、负荷不稳定的现状，通过电容装置改善电能质量降低线损，再采用电压补偿装置提升线路末端电压。产品通过对线路电压的检测自动调节电压补偿模块的补偿电压，从而实现线路末端电压提升及稳压的功能。能保证供电质量，提高电压合格率，并且输出为正弦波，无谐波干扰，输出效率高，可长期连续工作，能承受短时间超载，过载能力强，适用负载广泛，可与各类设备配合运行，适合在大中功率场合下应用。
该产品的推出，为电压偏低，供电质量不稳定的低压配电电网提供了一个经济，便捷的解决方案，既为电力部门节省了大量的人力、物力，又向用户提供了稳定可靠的电源，从而大大减少了农网改造的投资。
DC-52系列低压线路末端电压补偿装置具有电压提升效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并能够直接有效地解决农村电网中末端低压过低的问题，保障居民正常供电，是解决农网低压线路长距离送电低电压问题的理想装置。

三、 产品图片说明
电源接入端
通讯终端
电源总开关
电压补偿模块
智能电容
显示设备
启动开关
稳压指示灯

四、 产品型号说明

五、 工作原理

工作原理：当输入电压U1变过低时，电压补偿模块自动启动，根据实际输入电压的数值投入相应的抬升电压，使U2输出电压满足负载正常工作，并且相应的智能电容器投入补偿，用以补偿线路上的无功损耗，降低因无功电流造成的线路压降。
六、 产品主要技术参数
1. 环境条件
环境温度：-25℃—+60℃，24小时最大温差≤35℃
相对湿度：≤95% 无凝露
海拔高度：≤2000m
2. 电源参数
输入电压220V（-20%～+7%）或定制
供电电源频率：50Hz
供电电源相数：单相电源或三相四线
电压调节档位：一般为2档，可根据客户要求定制
每档调节电压：选配
调节精度：≤±2%
响应时间：≤60s
3. 补偿容量（kvar）
5、10、15、20
4. 其他
防护等级：IP33
冷却方式：强制风冷

七、 安装操作说明
1.设备检查
设备运抵现场后请检查设备内部接线，并用万用表检查，确保器件没松动移位，接线没有松动脱落，无短路现象，并将总开关断开。
2.接线
2.1 调压器方案设备接线说明
DC-52系列低压线路末端电压补偿装置安装接线简单方便，只需将装置相线串联接入线路，零线并联接入线路中即可。接线时将电源线进线、零线、出线接入设备背面的电源接线排（如下图所示）。

3.设备启动
设备接线完成后，将设备电压补偿开关合上，确保设备内部没有异常状况后，按下设备电压补偿的启停开关后设备进入自动工作状态。
八、 安装注意事项：
1. 因供电半径过长造成的末端电压偏低
因供电半径过长造成的末端电压偏低，在用电高峰时家用电器无法正常使用时，安装点在用电高峰时电压尽量不低于180V的地点。
补偿装置安装点距离用户太远的话，补偿装置输入电压过高，升压效果不明显，达不到最佳使用效果，末端电压仍然偏低。补偿装置安装点距离用户太近的话，输入电压偏低，升压效果不佳。
2. 供电半径不是很长，但负荷较重造成末端电压偏低
供电半径不是很长，但负荷较重，导致末端电压偏低。这种情况下安装点应选择在用电高峰时电压在180V~198V之间的地点。
3. 具体选点时应了解该台区的基本情况：
1) 变压器容量；
2) 预选点到变压器的线径、线长、二线制还是四线制和电压平衡情况；
3) 预选点处前、后的负荷情况及用户数量；
4) 预选点处用电高峰时电压；
5) 末端用户处用电高峰时电压；
4. 可能会影响补偿效果的情况
选择好安装点后，通过相应线长。线径和输入电压可看出补偿装置的预期输出电压。以下的一些情况可能会影响预期效果：
1) 变压器容量偏低，会造成高峰期变压器输出电压偏低，使补偿装置输入电压低，而达不到预期输出电压的效果；
2) 四线制不平衡情况会增大线路的损耗，使补偿装置输入电压低，而达不到预期输出电压的效果；
3) 预选点处前、后的负荷情况及用户数量，如前面负荷大会增加前面线路的损耗，使装置输入电压低，也达不到预期输出电压的效果。
- 8 -
