资源描述

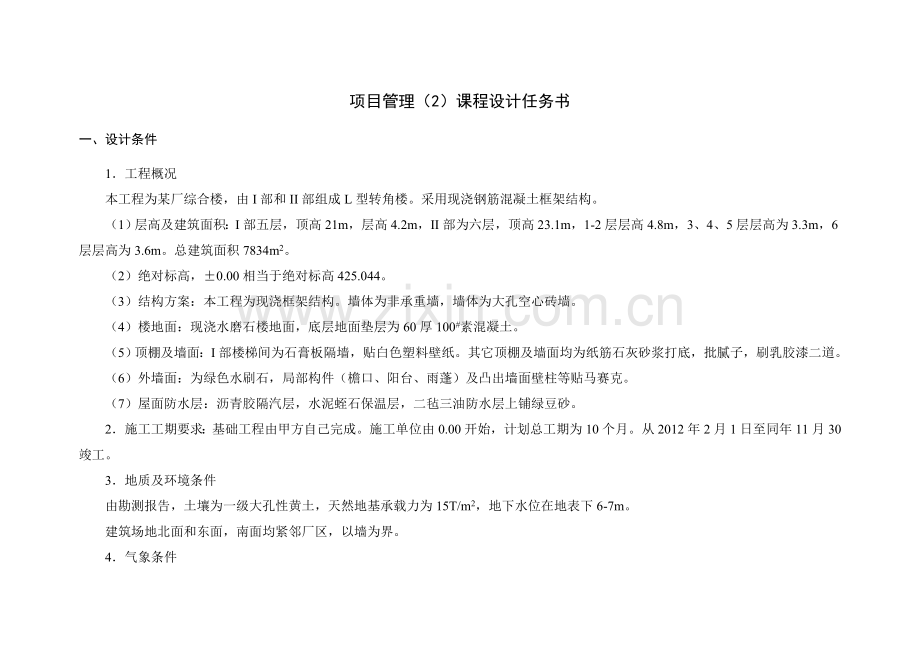

项目管理（2）课程设计任务书
一、设计条件
1．工程概况
本工程为某厂综合楼，由I部和II部组成L型转角楼。采用现浇钢筋混凝土框架结构。
（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。
（2）绝对标高，±0.00相当于绝对标高425.044。
（3）结构方案：本工程为现浇框架结构。墙体为非承重墙，墙体为大孔空心砖墙。
（4）楼地面：现浇水磨石楼地面，底层地面垫层为60厚100#素混凝土。
（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为纸筋石灰砂浆打底，批腻子，刷乳胶漆二道。
（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。
（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。
2．施工工期要求：基础工程由甲方自己完成。施工单位由0.00开始，计划总工期为10个月。从2012年2月1日至同年11月30竣工。
3．地质及环境条件
由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。
建筑场地北面和东面，南面均紧邻厂区，以墙为界。
4．气象条件
夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两个月。
5．施工技术经济条件
本工程由某建筑公司承担，该公司分派一个施工队负责。施工队有瓦工和抹灰工60人，模板工24人，钢筋工15人，混凝土工20人，机械工8人，架子安装工12人，钢窗安装工10人，木工10人，玻璃、油漆工15人，共174人。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地，混凝土采用商品。
临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。
可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌（5T），黄河牌（8T）可以使用。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣器、脚手架板等可按计划供应。
二、平面图设计参考资料
1．常用施工机械台班产量
塔吊：120次/台班（综合）；井架、门架：84次/台班
混凝土搅拌机： 20m3/台班（J1-250）；36m3/台班（J1-400）；
砂浆搅拌机：10m3/台班；
2．塔吊一次提升材料数量
红砖：0.5m3；砂浆：0.325m3；混凝土：0.5m3；空心板：2块；
3．材料数量计算依据
每m3砌体需用红砖535块，砂浆0.23m3；每100m3抹灰面积需用砂浆2.2m3；
三、工程量附表
1．I部主体结构工程量（见表1）
2．II部主体结构工程量（见表2）
3．装饰工程量（见表3）
4．临时设施数据（见表4）
四、附图
建筑总平面图（见图一）
建筑立面图（见图二）
II部一、二层平面图（见图三）
II部三、四、五、六层平面图（见图四）
I部底层平面图（见图五）
I部二、三、四、五层平面图（见图六）
剖面图（见图七）
节点图（见图八）
五、设计成果要求
本课程设计要求提供以下成果：
（1）课程设计说明书（符合规定格式）1份；
（2）摘要任务（优化后）报表打印稿1份；
（3）单位工程原始施工进度计划（横道图）打印稿1份；
（4）单位工程优化施工进度计划（横道图）打印稿1份；
（5）以上成果电子文档各1份。
表1 Ⅰ部主体结构工程量
工 程
项 目
时间
定额
一 层
二 层
三 层
四 层
五 层
六 层
合 计
备 注
数 量
数量
数 量
数 量
数 量
数 量
数 量
现浇柱
支模板
0.083工日/m2
214.2m2
214.2m2
201m2
201m2
201m2
扎钢筋
2.38工日/T
3.4T
3.4T
2.94T
2.94T
2.94T
浇混凝土
1.47工日/ m3
28m3
28m3
24.5m3
24.5m3
24.5m3
现浇梁板
支模板
0.07工日/m2
298m2
298m2
292m2
292m2
305.5m2
扎钢筋
3.00工日/T
3.6T
3.6T
3.5T
3.5T
3.7T
浇混凝土
0.78工日/ m3
34.1m3
34.1m3
33.41m3
33.41m3
34.9m3
现浇楼梯
支模板
0.146工日/m2
29.5m2
29.5m2
29.5m2
29.5m2
扎钢筋
5.56工日/T
0.38T
0.38T
0.38T
0.38T
浇混凝土
2.212工日/ m3
5.6m3
5.6m3
5.6m3
5.6m3
安装梁
60根/台班
注：1、塔吊定额；2、配安装工人12人；3、重量：2.24T
100根
五层合计
安装楼板
120次/台班
注：1、塔吊定额；2、若用井架定额：84次/台班；3、重量400kg/块
755块
五层合计
整浇层
砌砖墙
砌预制块
1.377工日/m3
0.8工日/m3
0.91工日/m3
144.9m3
274.29m3
151.95m3
五层合计
五层合计
五层合计
表2 Ⅱ部 主 体 结 构 工 程 量
工 程
项 目
时间
定额
一 层
二 层
三 层
四 层
五 层
六 层
合 计
备 注
数 量
数量
数 量
数 量
数 量
数 量
数 量
现浇柱
支模板
0.083工日/m2
535.5m2
499m2
343.3m2
343.3m2
343.3m2
374.5m2
扎钢筋
2.38工日/T
10.7T
7.77T
5.35T
5.35T
5.35T
5.8T
浇混凝土
1.47工日/m3
89.3m3
64.8m3
44.6m3
44.6m3
44.6m3
48.6m3
现浇梁板
支模板
0.07工日/m2
819m2
539.2m2
539.2m2
539.2m2
539.2m2
524.6m2
扎钢筋
3.00工日/T
9.9T
6.5T
6.5T
6.5T
6.5T
6.4T
浇混凝土
0.78工日/m3
93.2m3
61.7m3
61.7m3
61.7m3
61.7m3
60.6m3
现浇楼梯
支模板
0.146工日/m2
31.5m2
31.5m2
29.5m2
29.5m2
29.5m2
扎钢筋
5.56工日/T
0.41T
0.41T
0.38T
0.38T
0.38T
浇混凝土
2.212工日/m3
5.9m3
5.9m3
5.6m3
5.6m3
5.6m3
安装梁
60根/台班
注：1、塔吊定额；2、配安装工人12人；
3、重量：8.4m跨梁，4.2T；6.6m跨梁，2.47T
204根
六层合计
安装楼板
120次/台班
注：1、塔吊定额；2、若用井架定额：84次/台班；3、重量400kg/块
2184块
六层合计
整浇层
1.377工日/m3
176.04m3
六层合计
砌砖墙
0.86工日/m3
855.66m3
六层合计
砌预制块
0.91工日/m3
592.68m3
六层合计
表3 装 修 工 程 量
序号
项目
单 位
时间定额
工 程 量
1
100号混凝土地面垫层
m3
1.315
88.023
2
水磨石楼地面
10m2
5.52
7572.25 m2
3
顶墙抹灰
10m2
1.38
20303.87
4
铝合金窗安装
m2
0.675
2211.72
5
木门安装
m2
0.2
564.46
6
木隔断
m2
0.1
107.79
7
批腻子
8
乳胶漆二道
m2
0.02
19447.35
9
门窗油漆
m2
0.14
3722.05
10
玻璃安装
m2
0.08
3722.05
11
12
PVC落水管
m2
0.223
144.3
13
外墙绿色水刷石
m2
0.346
3472.19
14
外墙贴马赛克
m2
0.699
855.12
15
室外混凝土台阶
m2
0.277
118.2
16
室外混凝土散水
m2
0.236
208.08
17
屋面水泥砂浆找平
m2
0.068
1478.88
18
水泥蛭石保温层
m3
0.509
63.56
19
35号炉渣混凝土找坡
m3
1.205
104.14
20
水泥砂浆找平层
m2
0.068
1478.88
21
冷底子油两道
m2
0.01
1478.88
22
23
高分子改性沥青防水层
m2
0.075
1478.88
24
脚手架安装与拆除
m2
安0.058；拆0.023
5368.8
25
塔吊安装与拆除
台
安20工日/台；拆9工日/台
1
26
井架安装与拆除
台
安15工日/台；拆9工日/台
2
注：装修工程量I部占27%，II部占73%。
表4 临 时 设 施 数 据
序 号
项 目
单 位
布置面积
储 存 量
1
红砖堆场
m2
总量24万块储备量1/3
2
生石灰棚
m2
总量153T储存量1/4
3
砾石堆场
m2
总量2020m3储存量1/3
4
砂石堆场
m2
总量16603储存量1/3
5
水泥库
m2
总量200t储存量1/4
6
门窗堆场
m2
160m2
7
脚手杆及板堆场
m2
面积100m2
8
木工作业棚
m2
30m2
9
钢筋作业棚
m2
40m2（作业棚）+120 m2（露天堆场）
10
空心板及预制梁
m2
300m2
11
茶炉
m2
25m2
12
卷扬机
m2
每台门架1.5×1.5m2
13
井架及门架
m2
每台门架2×4m2井架2×2m2
14
淋灰池
m2
共两个每个4×5m2
15
搅拌棚
m2
10m2/台（混凝土搅拌机2台，砂浆搅拌机2台）
16
沥青熬制场
m2
30m2
17
塔吊
m2
轨距3.8m
18
道路
m2
环形路宽3.5m
