施工现场总平面布置方案
国家博物馆改扩建工程施工现场十分狭小，周边环境复杂，在平面布置时应根据现场实际情况和不同的施工阶段，重点考虑塔吊、施工电梯、材料场地和现场临时道路的布置，为组织施工创造条件。
1 现场条件分析
1.1 工程位置

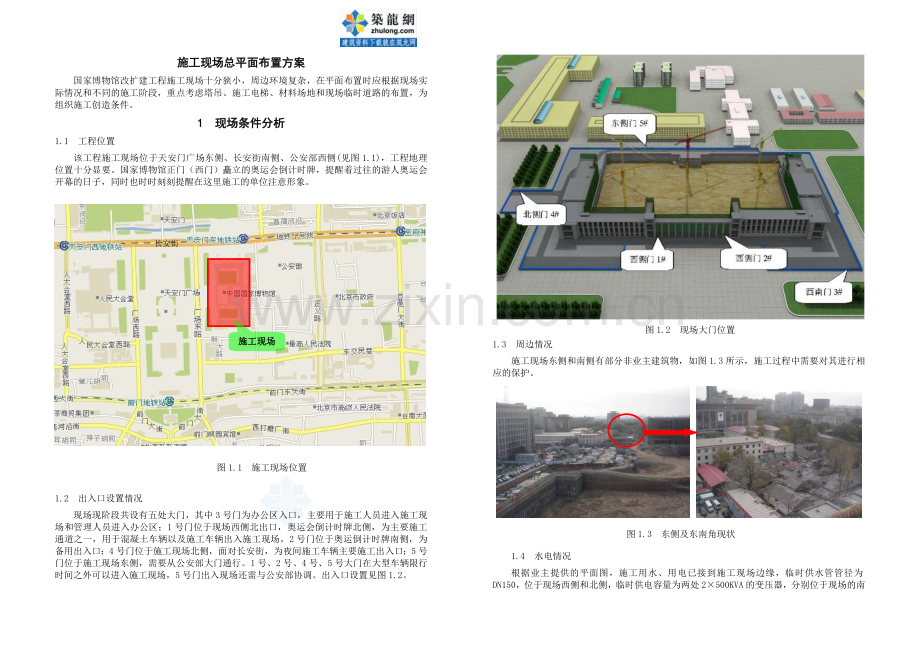

该工程施工现场位于天安门广场东侧、长安街南侧、公安部西侧(见图1.1)，工程地理位置十分显要。国家博物馆正门（西门）矗立的奥运会倒计时牌，提醒着过往的游人奥运会开幕的日子，同时也时时刻刻提醒在这里施工的单位注意形象。
施工现场
图1.1 施工现场位置
长安街

1.2 出入口设置情况
现场现阶段共设有五处大门，其中3号门为办公区入口，主要用于施工人员进入施工现场和管理人员进入办公区；1号门位于现场西侧北出口，奥运会倒计时牌北侧，为主要施工通道之一，用于混凝土车辆以及施工车辆出入施工现场，2号门位于奥运倒计时牌南侧，为备用出入口；4号门位于施工现场北侧，面对长安街，为夜间施工车辆主要施工出入口；5号门位于施工现场东侧，需要从公安部大门通行。1号、2号、4号、5号大门在大型车辆限行时间之外可以进入施工现场，5号门出入现场还需与公安部协调。出入口设置见图1.2。
图1.2 现场大门位置

1.3 周边情况
施工现场东侧和南侧有部分非业主建筑物，如图1.3所示，施工过程中需要对其进行相应的保护。
图1.3 东侧及东南角现状

1.4 水电情况
根据业主提供的平面图，施工用水、用电已接到施工现场边缘，临时供水管管径为DN150，位于现场西侧和北侧，临时供电容量为两处2×500KVA的变压器，分别位于现场的南侧和北侧。
1.5 交通情况
现场周边交通情况复杂，周边限行情况较多，具体交通限行情况见表1.5。
表1.5 周边具体交通情况
序号
内 容
备 注
1
限行时间
上 午
7：00～9：00

下 午
16：00～21：00

2
交通高峰时段
上 午
7：00～9：00

下 午
16：00～21：00

3
加长大型车辆通行时段
22：00～次日6：00

4
特殊情况
视交通管制安排

1.6 现场交接时状态
现阶段工程正在进行土方开挖和老馆的改造施工，待本工程开始施工时，土方开挖以及老馆改造已经施工完毕。
2 布置原则与布置依据
平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下：
2.1 布置原则
施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改，经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下：
1 施工现场平面分办公设施、生产设施和现场围蔽进行布置。
2 施工平面紧凑有序，在满足土建、钢结构、机电安装、装修施工的条件下，尽量节约施工用地，以适应国家博物馆现场狭小的条件。
3 利用业主提供的水、电条件，本着尽量节约线路的原则对施工现场临时用水、电路进行合理的布置。
4 合理布置塔吊和施工电梯的位置和型号，利用原有场内施工道路，合理布置材料堆放场地，减少运输费用和场内二次搬运。
5 尽量避免对周围环境的干扰和影响，减少对公安部办公楼、居民以及天安门广场的影响。
6 按市有关现场卫生、安全防火和环境保护等的要求进行布置。
2.2 布置依据
1 招标文件有关要求。
2 现场临界线、水源、电源位置，以及现场勘察结果。
3 招标提供的招标图纸。
4 总进度计划及资源需用量计划。
5 总体部署和主要施工方案。
6 安全文明施工及环境保护要求等。
3 生活区布置
施工现场
图3.1-1 生活区位置
职工生活区
由于本工程施工场地狭小，生活区、钢结构堆场以及其他临时周转材料场地在场外设置。
3.1 生活区租场地的选择
本工程可用场地狭小，现场仅能满足总承包管理人员办公及住宿。本工程施工高峰期时施工人员多达4300多人，因此考虑在场外租用场地设置生活区。经过考察与协商，综合考虑交通、距离、场地大小等各项因素，拟在南三环与南四环之间租赁一块场地，约15000多㎡，租期至2010年3月15日。生活区距现场距离10公里多，交通较为便利，由生活区到施工现场时间约为20分钟，行驶路线及距离如图3.1-1。
3.2 生活设施的布置
生活区内设置职工宿舍、食堂、活动室等房间，满足职工休息以及文化活动的需要。
3.2.1 宿舍布置
职工宿舍共360间，宿舍尺寸为7.28m×3.64m，每间12人，上下铺，床架被褥统一、实行公寓化管理。宿舍内设置生活用品专柜，门口设置垃圾桶。
3.2.2 食堂布置
在生活区的北侧西设置510㎡的职工食堂，内配冰柜，蒸箱、炉灶、排风扇等设施。食堂设置独立的制作间、储藏间，门扇下方设置防鼠挡板，燃气罐单独设置存放间。食堂的制作间灶台及其周边铺贴瓷砖，高度1.8m。
3.2.3 浴室布置
在生活区东、西两端各设一间浴室。浴室内贴瓷砖和防滑地砖。
3.2.4 厕所布置
按照每25人一个蹲位，在宿舍楼东、西两侧各设一处水冲式厕所。厕所墙地面铺设白色瓷砖，由专人进行打扫，保持清洁卫生。
3.2.5 娱乐设施布置
在生活区北侧设置职工活动室，配备书报和杂志，餐厅、活动室均安放电视；在工人生活区内北侧东设置一个标准篮球场；生活区布置读报栏。
生活区平面布置见图3.3。
4 办公设施布置
根据招标文件及答疑文件要求，业主现场能提供1300㎡办公用房可供施工单位使用，主要包括两层彩钢板房以及西南门入口处的两栋办公用房。届时，将外侧房子作为管理人员宿舍，幕墙装饰的房子作为办公用房，彩钢板房作为各个分包单位的办公室。
现场办公室内统一配备办公桌椅和文件柜，并配备电脑、复印机、传真机等办公设施；会议室内配备拼装式长型会议桌，满足现场会议需要。
5 生产设施布置
5.1 现场围挡及出入口

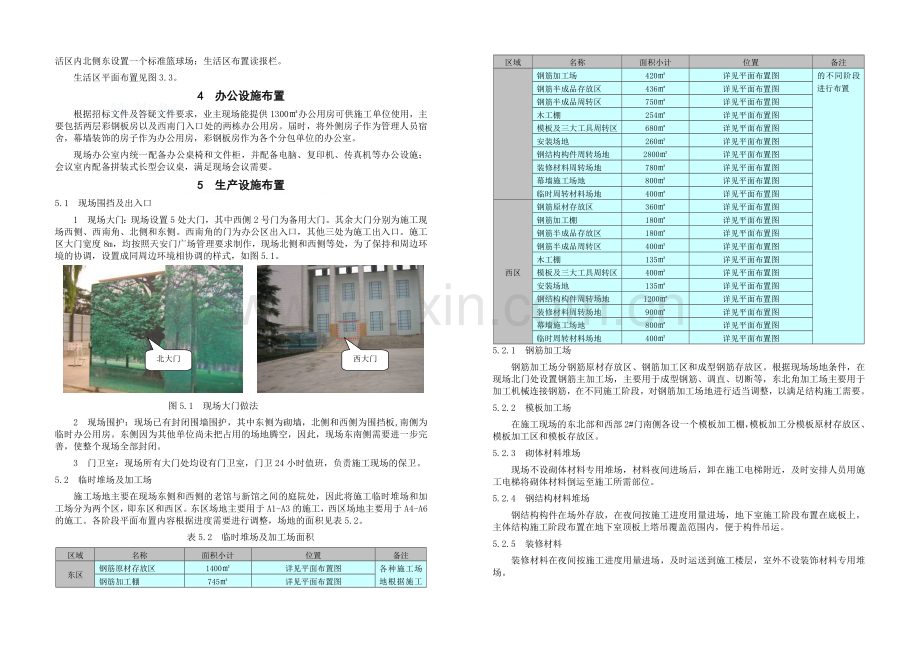

1 现场大门：现场设置5处大门，其中西侧2号门为备用大门。其余大门分别为施工现场西侧、西南角、北侧和东侧。西南角的门为办公区出入口，其他三处为施工出入口。施工区大门宽度8m，均按照天安门广场管理要求制作，现场北侧和西侧等处，为了保持和周边环境的协调，设置成同周边环境相协调的样式，如图5.1。
西大门

北大门

图5.1 现场大门做法

2 现场围护：现场已有封闭围墙围护，其中东侧为砌墙，北侧和西侧为围挡板,南侧为临时办公用房。东侧因为其他单位尚未把占用的场地腾空，因此，现场东南侧需要进一步完善，使整个现场全部封闭。
3 门卫室：现场所有大门处均设有门卫室，门卫24小时值班，负责施工现场的保卫。
5.2 临时堆场及加工场
施工场地主要在现场东侧和西侧的老馆与新馆之间的庭院处，因此将施工临时堆场和加工场分为两个区，即东区和西区。东区场地主要用于A1-A3的施工，西区场地主要用于A4-A6的施工。各阶段平面布置内容根据进度需要进行调整，场地的面积见表5.2。
表5.2 临时堆场及加工场面积
区域
名称
面积小计
位置
备注
东区
钢筋原材存放区
1400㎡
详见平面布置图
各种施工场地根据施工的不同阶段进行布置
钢筋加工棚
745㎡
详见平面布置图
钢筋加工场
420㎡
详见平面布置图
钢筋半成品存放区
436㎡
详见平面布置图
钢筋半成品周转区
750㎡
详见平面布置图
木工棚
254㎡
详见平面布置图
模板及三大工具周转区
680㎡
详见平面布置图
安装场地
260㎡
详见平面布置图
钢结构构件周转场地
2800㎡
详见平面布置图
装修材料周转场地
780㎡
详见平面布置图
幕墙施工场地
800㎡
详见平面布置图
临时周转材料场地
400㎡
详见平面布置图
西区
钢筋原材存放区
360㎡
详见平面布置图
钢筋加工棚
180㎡
详见平面布置图
钢筋半成品存放区
180㎡
详见平面布置图
钢筋半成品周转区
400㎡
详见平面布置图
木工棚
135㎡
详见平面布置图
模板及三大工具周转区
400㎡
详见平面布置图
安装场地
135㎡
详见平面布置图
钢结构构件周转场地
1200㎡
详见平面布置图
装修材料周转场地
900㎡
详见平面布置图
幕墙施工场地
800㎡
详见平面布置图
临时周转材料场地
400㎡
详见平面布置图
5.2.1 钢筋加工场
钢筋加工场分钢筋原材存放区、钢筋加工区和成型钢筋存放区。根据现场场地条件，在现场北门处设置钢筋主加工场，主要用于成型钢筋、调直、切断等，东北角加工场主要用于加工机械连接钢筋，在不同施工阶段，对钢筋加工场地进行适当调整，以满足结构施工需要。
5.2.2 模板加工场
在施工现场的东北部和西部2#门南侧各设一个模板加工棚，模板加工分模板原材存放区、模板加工区和模板存放区。
5.2.3 砌体材料堆场
现场不设砌体材料专用堆场，材料夜间进场后，卸在施工电梯附近，及时安排人员用施工电梯将砌体材料倒运至施工所需部位。
5.2.4 钢结构材料堆场
钢结构构件在场外存放，在夜间按施工进度用量进场，地下室施工阶段布置在底板上，主体结构施工阶段布置在地下室顶板上塔吊覆盖范围内，便于构件吊运。
5.2.5 装修材料
装修材料在夜间按施工进度用量进场，及时运送到施工楼层，室外不设装饰材料专用堆场。

本资料WORD完整版：点击查看
更多临建工程施工方案精品资料推荐：点击查看

图3.3 生活区平面布置

5.2.6 周转材料场地
周转材料堆场主要设置在现场结构楼层上，随结构施工而迁移。
5.3 库房、机修房布置
施工现场北侧及东南角和东北角设置机修用房、工具库房、土建库房、安装库房等，满足现场生产需要。另外为了满足现场值班需要，设置值班人员宿舍5间，主要用于塔吊司机、施工电梯司机、临时电工等现场必须的值班人员住宿。
5.4 试验、标养室布置
现场混凝土标准养护室设置在现场西北角，内配空调、增湿器、温度计、湿度计、混凝土振捣台等设备，满足现场标养试验室条件。
5.5 临时厕所布置
在现场东北角、东南角、现场西侧连廊下设置临时厕所。厕所采用环保型可移动厕所。
5.6 标识标牌布置
1 施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。
2 安全标识牌：在施工通道、塔吊、施工电梯、临边洞口等处悬挂安全标识牌。
3 导向牌：为便于交通管理，在现场大门口设置导向牌。
4 物资标识牌：各种物资设置现场标识牌，便于现场物资管理。
6 大型机械设备布置
6.1 塔吊布置
工程占地范围大，塔吊布置时既考虑了工作面的覆盖，也考虑了钢结构安装的需求，选用的塔吊见表6.1-1，塔吊安装位置见表6.1-2。
表6.1-1 塔吊设置概况
序号
塔吊型号
主要覆盖范围
安装臂长
臂端吊重
最大吊重
安装高度
1号塔
K4021
A1
70m
2.1t
16t
51.2m
2号塔
K80/115
A2
70m
14.2t
32t
67.2m
3号塔
H3/36B
A3
60m
3.6t
12t
51.2m
4号塔
F0/23B
A4
50m
14.2t
10t
59.8m
5号塔
C7030
A5
60m
3t
16t
70.85m
6号塔
ST6023
A6
60m
2.3t
10t
59.5m

表6.1-2 塔吊安装位置
编号
型号
位置简图
1号塔
K4021

2号塔
K80/115

3号塔
H3/36B

4号塔
F0/23B

5号塔
C7030

6号塔
ST6023

6.2 施工电梯布置
施工电梯根据不同的施工阶段进行了布置，电梯型号及安装位置见6.2。
表6.2 施工电梯设置情况一览表
序号
编号
型号
设置形式
设置位置
1
1#施工电梯
SCD200/200
外墙外附着
见下图
2
2#施工电梯
SCD200/200
外墙外附着
3
3#施工电梯
SCD200/200
外墙外附着
4
4#施工电梯
SCD200/200
外墙外附着
5
5#施工电梯
SCD200/200
外墙外附着，穿6m标高结构。
6
6#施工电梯
SCD200/200
外墙外附着，穿6m标高结构。
7
7#施工电梯
SCD200/200
外墙外附着
8
8#施工电梯
SCD200/200
外墙外附着
9
9#施工电梯
SCD200/200
外墙外附着，穿6m标高结构。
10
10#施工电梯
SCD200/200
外墙外附着，穿6m标高结构。
11
11#施工电梯
SCD200/200
A4区室内设置
12
12#施工电梯
SCD200/200
A6区室内设置

6.3 混凝土泵布置
本工程混凝土用量约18万立方米，采用地泵进行浇注。为减少混凝土输送泵的用地，现场东侧4台地泵采用暗埋方式固定，不占用地面的施工场地，即将地泵放入预先挖成的泵坑之内，表面覆盖可移动式盖板。如图6.3所示。
此处混凝土浇注完成后覆盖盖板
操作人员上下爬梯
图6.3 暗埋地泵做法示意

其他混凝土泵的具体位置布置在施工道路和需要浇筑混凝土的施工区，混凝土浇筑量不大的区域采用移动式汽车泵浇筑，具体位置见各阶段总平面布置图。
7 各阶段施工总平面布置
7.1 第一施工阶段总平面布置
本阶段施工内容主要包括：施工准备、老馆新增结构及二次结构施工，扩建部分土方、垫层、基础以及地下室施工。施工时间为2008年2月～2008年6月。
本阶段老馆二次结构施工设置4台SCD200/200施工电梯；扩建部分垂直运输设备采用6台大型塔吊，混凝土浇注采用8台混凝土拖式地泵进行施工，其中东侧4台地泵采用暗埋式。现场设置办公室和值班用房，满足现场办公和值班住宿需要。现场加工场及周转场地主要设置在现场东侧和西侧扩建部分与老馆中间的庭院部位。
第一施工阶段总平面布置见图7.1。
7.2 第二施工阶段总平面布置
本阶段施工内容主要包括：老馆装饰及机电工程施工和扩建部分地上主体结构施工。施工时间为2008年6月～2008年8月。
本阶段机械设备和临设的布置与第一施工阶段相同，施工场地因回填土的完成而变大。
第二施工阶段总平面布置见图7.2。
7.3 第三施工阶段总平面布置
本阶段施工内容主要包括：扩建部分钢结构吊装、二次结构施工、初装修和机电安装工程施工；老馆装饰及机电工程施工。施工时间为2008年9月～2008年11月。
本阶段拆除A1、A3区的1号和3号塔吊，其余塔吊配合钢结构吊装，同时扩建部分安装8台SCD200/200施工电梯，现场设置钢结构临时周转场地和二次结构材料周转场地。
第三施工阶段总平面布置见图7.4。
7.4 第四施工阶段总平面布置

本阶段施工内容主要包括：老馆展陈施工，扩建部分二次结构施工以及装修和机电安装工程施工。施工时间为2008年11月～2009年5月。
本阶段拆除全部塔吊，施工场地及材料周转场地根据装饰施工需要重新设置。
第四施工阶段总平面布置见图7.4。
7.5 第五施工阶段总平面布置
本阶段老馆“复兴之路”展览开放，现场施工的主要内容包括：扩建部分机电安装、装饰装修施工；老馆南区机电及装饰工程收尾。施工时间为2009年5月～2010年2月。
本阶段为满足参观人员的安全，现场在老馆与新馆之间设置临时隔断，北侧4#门和西侧1#门不再作为施工用出入口，进出现场使用西侧2#门、西南3#门、东侧5#门。现场机电安装、装饰材料周转场地按照需要重新设置。
第五施工阶段总平面布置见图7.5。
8 临时用水方案
8.1 临时用水计算
1 施工用水量q1（L/s），按下式计算：

式中 K1—未预计的施工用水系数（1.05～1.15） Q1—日工程量
N1—施工用水定额（L/m3） K2—用水不均衡系数
以用水量最大的混凝土底板浇灌混凝土按500m3计算：

2 施工机械用水量q2（L/s），现场因无特殊的用水施工机械，q2=0。
3 施工现场生活用水量q3（L/s），按下式计算：

式中 P1——施工现场高峰昼夜人数（人）
K4——施工现场用水不均衡系数（1.30～1.50）
N3——施工现场生活用水定额（一般为20～60L/人·班）
T——每天工作班数（2班）

4 现场无生活区，生活区生活用水量q4=0（L/s）。
5 消防用水量
根据《高层民用建筑设计防火规范》，室外消火栓用水量为15L/s,室内消火栓用水量20L/s, Q5=20L/s
6 施工总用水量计算：
根据规定，当q1+q2+q3+q4<q5时，采用q5的原则，现场总用水量为q=q5=20L/s
7 管道规格选择：
管径
式中 d—配水管直径（m）
Q—耗水量（L/s）
υ—管网中水流速度（m/s）
本工程选择DN150的焊接钢管引入管。
8 水压计算
按下列公式计算沿程水头损失：
h=λ×(l/d)×(v2/2g) ——达西公式
λ=0.3164/（d1/4 ) ——勃拉修斯公式
式中 h——沿程水头损失
λ——摩阻系数
d——配水管直径
业主提供的市政水源水压按25mH2O考虑，根据实际的管路走向，从水源到最远处水龙头的沿程水头损失为：h=λ×(l/d)×(v2/2g)=10.48mH2O, 其局部水头损失取沿程水头损失的8%，即10.48×0.08=0.84mH2O,水源处到最远用水点处的高差为零，故水源到最远用水点的水头损失为：h=10.48+0.84=32mH2O。因此，最末端的水头为H=25-32=13.68 mH2O，能够满足使用要求。
8.2 临时用水布置
1 室外、室内消火栓给水系统
本系统的设置旨在保护施工现场、主体建筑及邻近建筑物。本设计沿楼周边外围环形敷设室外消火栓系统给水主管，主管各处按用水点需要预留甩口，并按不小于50m的间距布置室外地上式消火栓，消火栓规格为SX100-1.6。
室内消火栓用水量设计为20L/s。设临时泵房，将市政水加压后送至主楼内。加压泵采用两台，一台为生产用水加压泵，一台为临时消防泵，互做备用。消防泵可满足室内消防及室外消防用。
楼层预留洞设一根DN80竖管供主楼施工及消防用，竖管每层设DN65室内消火栓。室内消火栓设计采用f65栓口，25㎜长麻质水龙带。
2 给水布设
从建设单位指定位置接入水源，管径DN150，并做水表井。水表后分为两路，一路供施工现场消防、施工用水施工，并形成环状管网，另一路横干管采用DN50镀锌钢管至办公区。
施工场区楼层施工用水单独设置DN50立管。每层从竖管引两路DN25支管，加截门，用软管引至施工作业面，供施工生产用水。
给水干管接至办公区后，支管分别采用DN25、DN20、DN15热镀锌钢管。
