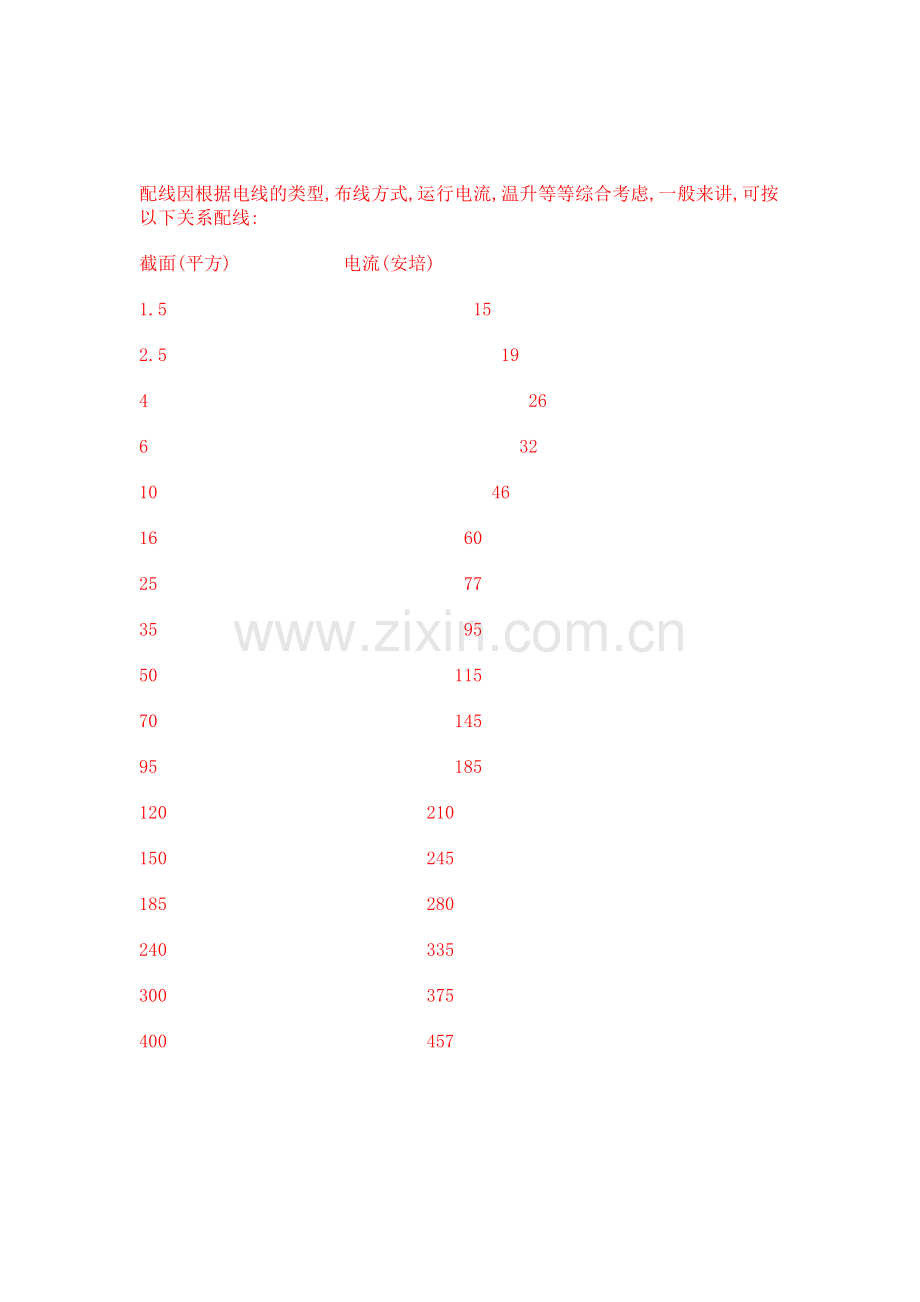

配线因根据电线的类型,布线方式,运行电流,温升等等综合考虑,一般来讲,可按以下关系配线:
截面(平方)      电流(安培)
1.5                 15
2.5                  19
4                     26
6                    32
10                  46
16                 60
25                 77
35                 95
50                115
70                145
95                185
120              210
150              245
185              280
240              335
300              375
400              457

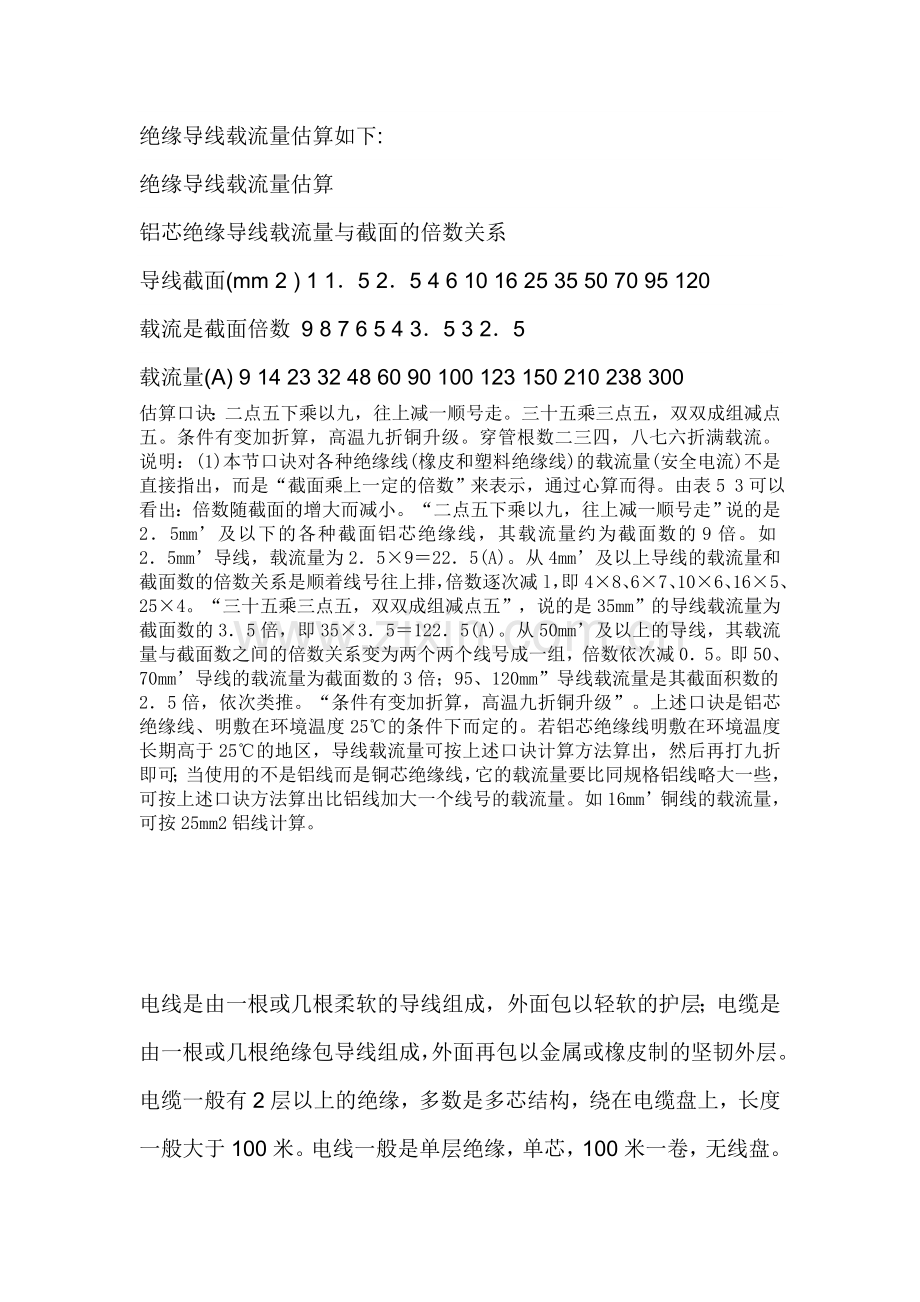

绝缘导线载流量估算如下:
绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。
电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。 BV--铜芯聚氯乙烯绝缘电缆（电线）
BVR--铜芯聚氯乙烯绝缘软电缆（电线）
BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆（电线）
BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）
BV-105--铜芯耐热105度聚氯乙烯绝缘电线 BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线 BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线 BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆 BV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘电线 BVR-ZR-105 铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆 BVV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆 AV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装电线 AVR-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装软电线 AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装电线 AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装软电线
RVB--铜芯聚氯乙烯绝缘平型连接软电线
RVS--铜芯聚氯乙烯绝缘绞型连接软电线
RVV--铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆（电线）
RV-105--铜芯耐热105度聚氯乙烯绝缘连接软电线 SYV：实心聚乙烯绝缘射频同轴电缆
SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
RVVP屏蔽线：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装
RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号
KVVP：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量
RVV护套线（227IEC52/53）聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动力照明
AVVR 聚氯乙烯护套安装用软电缆
SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP 聚氯乙烯绝缘电缆
RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
RIB 音箱连接线（发烧线）
KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量
SFTP 双绞线 传输电话、数据及信息网
UL2464 电脑连接线
VGA 显示器线
SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用
JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

用截面：
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500平方毫米。
另外：如
VV4X16MM2是聚氯乙烯绝缘，聚氯乙烯护套铜芯电缆 ，4芯，每芯16平方。
BV1X95MM是聚氯乙烯绝缘铜芯线，截面为95平方。
RVV3X2.5MM2---一般R加在后面代表“多芯软线”，加在前面的一般是“ZR”，代表阻燃。
VV是聚氯乙烯绝缘，聚氯乙烯护套电缆，
BV是扁状聚氯乙烯护套电缆，
RVV是聚氯乙烯绝缘，聚氯乙烯护套软电缆。
后面代表是几根铜线极其截面积。
