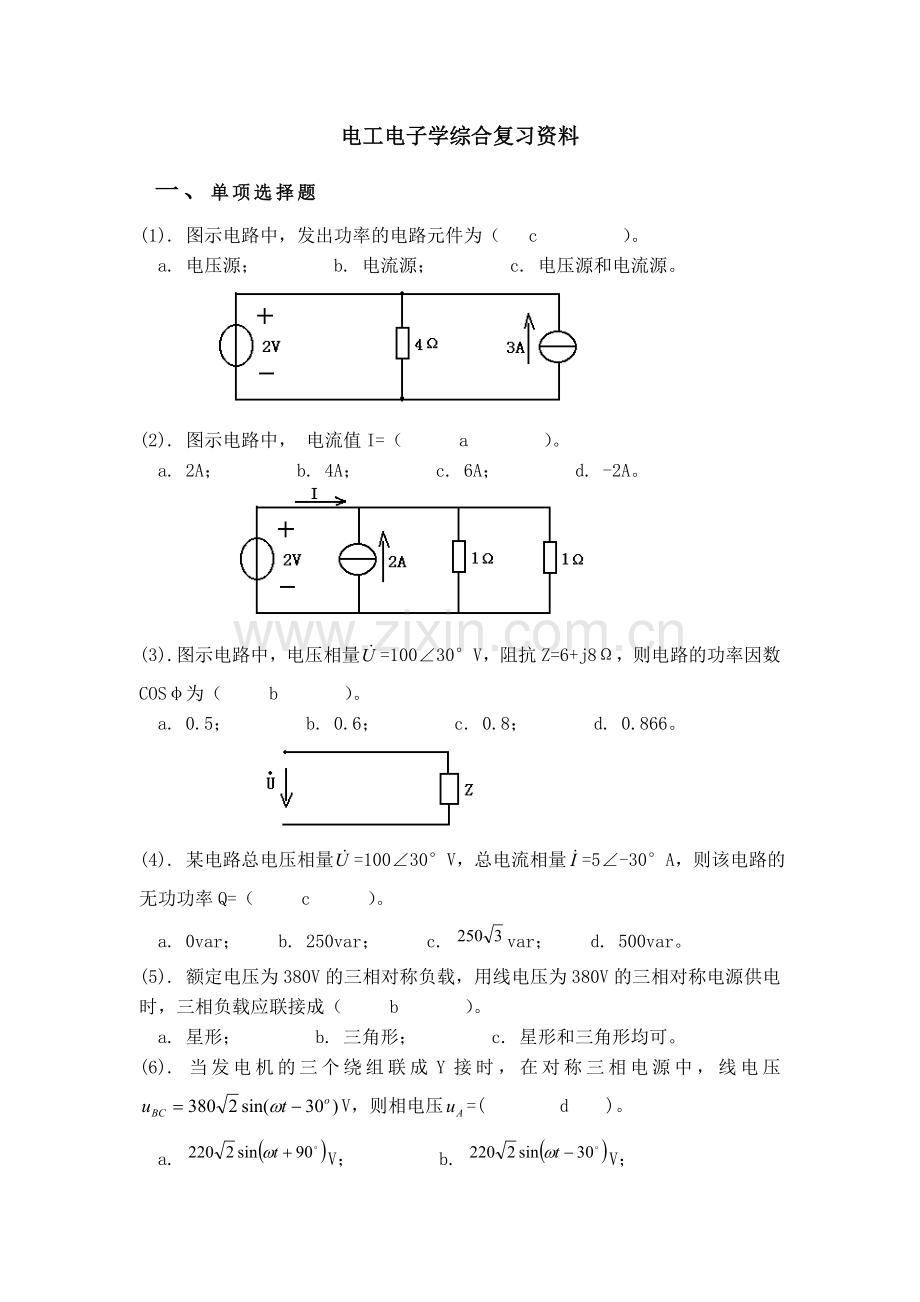

电工电子学综合复习资料
一、单项选择题
(1). 图示电路中，发出功率的电路元件为（ c ）。
a. 电压源； b. 电流源； c. 电压源和电流源。

(2). 图示电路中， 电流值I=（ a ）。
a. 2A； b. 4A； c. 6A； d. -2A。

(3). 图示电路中，电压相量=100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为（ b ）。
a. 0.5； b. 0.6； c. 0.8； d. 0.866。

(4). 某电路总电压相量=100∠30°V，总电流相量=5∠-30°A，则该电路的无功功率Q=（ c ）。
a. 0var； b. 250var； c. var； d. 500var。
(5). 额定电压为380V的三相对称负载，用线电压为380V的三相对称电源供电时，三相负载应联接成（ b ）。
a. 星形； b. 三角形； c. 星形和三角形均可。
(6). 当发电机的三个绕组联成Y接时，在对称三相电源中，线电压V，则相电压=( d )。
a. V； b. V；
C. V； d. V。
(7). 图示电路中，三相对称电源线电压为380V，三相对称负载Z=6+j8Ω，则电路中A相线电流大小IA=（ a ）。
a. A； b. 38A； c. A； d. 22A。

(8). 图示电路中，开关S在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。
a.τ1=τ2； b.τ1=τ2/2； c.τ1=2τ2。

(9). 图示电路中，E=40V，R=50KΩ，C=100μF，t=0时刻开关S闭合，且V。则t=5s时，=（ a ）。
a. 3.68V； b. 6.32V； c. 14.72V； d. 25.28V。

10、电阻是 a 元件，电感是 d 元件，而电容是 c 元件，电感和电容都 b 。
a)耗能　b)不耗能　c)储存电场能　d)储存磁场能
11、有额定功率PN＝100W，额定电压UN＝220V的电阻两只，将其串联后接到额定电压为220V的直流电源上使用，这时每只电阻实际消耗的功率为 c 。
a)50W b)100W c)25W
12、理想电压源和理想电流源之间 b 。
a)有等效变换关系 b)没有等效变换关系 c)有条件下的等效关系
13、当电流源开路时，该电流源内部 a 。
a)有电流，有功率损耗 b)无电流，无功率损耗 c)有电流，无功率损耗
14、实验测得某有源二端线性网络开路电压UOC＝8V，短路电流ISC=2A，则该网络的戴维南等效电压源的参数为 c 。
a) US=8V R=2W b)US=4V R=4W c)US=8V R=4W
15．图示电路中，欲使I1= I/4，则R1、R2的
I
R2
I1
R1

关系式为__c____.
A.R1=R2/4 B.R1=R2/3
C.R1=3R2 D.R1=4R2

16．图示电路中，U=-10V，则6V电压源发
10Ω
+
6V
-
U
出的功率为__a___W。
A.9.6 B.-9.6
C.2.4 D.-2.4

B

A
1Ω
2A 1Ω
17．图示电路中，A、B两点间的电压
UAB为___b__.
A.+2V B.-1V
C.-3V D.+3V
18．已知某电路电压向量为100∠30°V，
电流向量为5∠-30°A，则该电路的无功功率为__b___.
A.500Var B.433Var C.250Var D.-500Var
19．知某电路电压向量为100∠30°V，电流向量为5∠-30°A，
则该电路的有功功率为__b___.
A.500W B.250W C.250 D.-250W
20．图示电路中，电压相量=100∠30°V，阻抗Z=6+j8Ω，
则电路的功率因数COSφ为___b____.
A. 0.5 B. 0.6 C. 0.8 D. 0.866。

21、 图示电路，ab两端的等效电阻R0=[　d　]
　 　A.2Ω　　B.4Ω　　C.8Ω　　D.10Ω

22、 图示电路Uab应为[　b　]
　　A.-2V　　B.2V　　C.6V　 　D.8V

23、 图示电路，电压U=[　c　]
　　A.6V　　 B.8V　　C.9V　 　D.12V

24、 图示电路，Z=R+jx=|Z|ejp，则阻抗消耗的功率P=[　b　]
　　A.　　 B.UI cos φ　　C.UI　 　 D.I2Z

25、某电阻元件电阻值＝1kW，额定功率PN＝2．5W，正常使用时允许流过的最大电流为 a 。
A . 50mA B. 2．5mA C. 250mA
26、 图示电路原已达稳定状态。t=0时，开关s断开，已知Uc(0-)=10V，那么当t=1s时，电压Uc约为[　c　]
　　A.6.32V　　 B.5V　　C.3.68V　 　D.0V

27、 图示电路，原已达稳定状态。t=0时闭合开关s，则从t=0-到t=0+，有[　b　]
　　 A.u1(0+)=u1(0-)　　 B.u2(0+)=u2(0-)
　　 C.u3(0+)=u3(0-)　 　D.u4(0+)=u4(0-)
28、 图示电路中，A、B两点间的电压UAB为（ d ）V。
A. 3； B. 2； C. –1； D. –2。

29、电路如图所示，图中电流I为（ b ）A。
A. 1； B. 2； C. 2.5； D. 4。

30、电路如图所示，已知I1=-1A，U2=2V，则电源电压US为（ a ）。
A. 3.5V； B. 4.5V； C. -3.5V； D. –4.5V。

31、某电路有3个节点和6条支路，采用支路电流法求解各支路电流时，应列出KCL方程数和KVL方程数为 c 。
A. 3个KCL和3个KVL方程 B. 3个KCL和4个KVL方程 C.2个KCL和4个KVL方程
32、实验测得某有源二端线线性网络的开路电压UOC=6V，短路电流ISC＝2A；当外接电阻为3W时，其端电压U值为 a 。
A．3V B.4V C.6V
33、把图1所示的电路用图2所示的等效电压源代替，该等效电压源的参数为（ a ）。
a. Us=4V，R=2Ω； b. Us=1V，R=2Ω；
c. Us=4V，R=0.5Ω； d. Us=1V，R=0.5Ω；

34、已知供电电压为=220∠30°V，用电设备的复阻抗Z=4+j3Ω，则电路的功率因数COSφ为（ c ）。
a. 0.5； b. 0.6； c. 0.8； d. 0.866。
35、某电路总电压相量=100∠30°V，总电流相量=5∠-30°A，则该电路的无功功率Q=（ c ）。
a. 0Var； b. 250Var； c. Var； d. 500Var。
36、当发电机的三个绕组联成Y接时，在对称三相电源中，线电压V，则相电压=( a )。
a. V； b. V；
C. V； d. V。
37、 图示电路中，开关S在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( c )。
a.τ1=τ2； b.τ1=τ2/2； c.τ1=2τ2。

38、实验测得某有源二端线性网络开路电压UOC＝8V短路电流ISC=2A，则该网络的戴维南等效电压源的参数为 c 。
a)UOC=8V R=2W b)UOC=4V R=4W c)UOC=8V R=4W
39、有额定电压UN＝220V，额定功率PN分别为100W和25W的两只白炽灯泡，将其串联后接入220V的电源，其亮度情况是 b 。
a、PN＝100W的白炽灯较亮b)PN＝25W的白炽灯泡较亮c)两只灯泡一样亮
40．实验测得某有源二端线性网络开路电压UOC＝8V短路电流ISC=2A，则该网络的戴维南等效电压源的参数为（　c　　）。
A. UOC=8V R=2W B.UOC=4V R=4W C. UOC=8V R=4W
41.图示电路中，电压相量=100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为（　b　　）。
A. 0.5 B. 0.6 C. 0.8 D. 0.866。

42．触发器由门电路构成，和门电路比较，功能上主要特点是（　b　　）。
A. 和门电路功能一样 B. 有记忆功能 C. 没有记忆功能
43． 时序电路可以由（　　c　）组成。
A. 门电路 B. 触发器或门电路 C. 触发器或触发器和门电路的组合
44． 时序电路输出状态的改变（　c　　）。
A. 仅与该时刻输入信号的状态有关
B. 仅与时序电路的原状态有关 C. 与以上两者皆有关
45．通常计数器应具有（　　a　）功能。
A. 清零、置数、累计CP个数 　　 B. 存取数据 　　 C. 两者皆有
46．根据组成计数器的各触发器状态翻转的时间与CP的关系分类，计数器可分为（　b　　）计数器。
A. 加法、减法及加减可逆 B. 同步和异步 　　 C. 二、十和N进制
47．按计数器状态变化的规律分类，计数器可分为（　a　　）计数器。
A. 加法、减法及加减可逆 B. 同步和异步 C. 二、十和N进制
48．下面逻辑式中正确的是（　a　　）。
A.　A+AB=A B. A（A+B）=B C. A+B=A D. A+AB=D
49．若输入变量A，B全为1时，输出F=0。则其输入输出的关系是（　c　　）。
A. 非 B.与　　 C. 与非 　　D. 或
50．在下列逻辑电路中，不是组合逻辑电路的是（　d　　）。
A. 译码器　 B.编码器　 C. 全加器 　 D. 寄存器
二、填空题
1、三极管工作在放大状态的外部条件是　　发射结正偏　　　　　　　和 集电结反偏 。
2、在放大电路中设置合适的静态工作点的目的是　　使电路工作于线形放大区　　　　 　　　。
3、三极管能够实现电流放大作用的内部条件是：基区　薄　　，且掺杂质浓度　　低　　　。
4、一个放大电路,当输出端空载时其输出电压为8V,当输出端接入4KΩ的电阻后,输出端电压为4V,则放大电路的输出电阻为____4KΩ　　。
5、在一个放大电路中，测得一个三极管的三个管脚P1电位为3.4V，P2电位为4V，P3电位为9V，则三个管脚P1为__发射_____极，P2为____基___极，P3为__集电_____极。
6．半导体中存在两种载流子　空穴　　　　和　自由电子　　　　，Ｐ型半导体中多数载流子是　空穴　　　；少数载流子是　　自由电子　　．多数载流子浓度与 掺杂 有关，少数载流子浓度与　热激发　　有关。
7．在整流电路中，依照　正向最大整流电流　　　　　　　　　和反向最高击穿电压　　　　　　　　　　　两个参数选择合适的二极管作整流元件。
8、一电感L接于ω=50rad/s，电压U=10V的电源上，测得流过电感的电流I=2A。若电源电压不变，角频率降至25rad/s，则这时的电流I=__4_____A，电感L=__0.016_________H
9、已知三角形联接对称负载的阻抗Z=30Ω，相电流为1A，则线电流等于__1.732A_______，线电压等于______30v___。
10、 三相对称电路负载星型连接，线电压为380V，每相负载阻抗为100Ω，则线电流为（ 2.2 ）A。
11．在本征半导体中，电子浓度 = 空穴浓度；
在P型半导体中，电子浓度 < 空穴浓度；
在N型半导体中，电子浓度 > 空穴浓度；
12．二极管的主要特性是 单向导电性 ，他的两个主要参数是反映正向特性的 和反映反向特性的 。
13．三极管工作在放大状态的外部条件是　发射结正偏　　　　　　　和 集电结反偏 。
14．一个放大电路,当输出端空载时其输出电压为6V,当输出端接入4KΩ的电阻后,输出端电压为4V,则放大电路的输出电阻为____2KΩ　　。
15、电路如图,电流源发出功率__20_____(W)　　电压源发出功率__30_____(W)

16、中线在三相电路的作用是使用户得到__两种______不同的电压，并使星形联接的不对称负载_的电压______保持对称。
17、在共发射极接法的单级放大电路中，负载电阻RL愈大，则电压放大倍数　愈大　　　；信号源内阻愈小，则电压放大倍数　愈大　　　；发射极电阻愈小，则电压放大倍数　愈大　　　。
18、一电阻元件的阻值R=1kΩ,额定功率PN=2.5W,正常使用时允许加在该电阻两端的最大电
压为（ 50 ）V。
19、 两个电源E1=1V、E2=2V同时作用到某线性电路上，其输出电压为1V。当E1=2V、E2=4V
时，输出电压为（ 2 ）V。
20、三极管能够实现电流放大作用的内部条件是：基区　　　，且掺杂质浓度　　　　　。
21．在放大电路中设置合适的静态工作点的目的是　　　　　　　　　。
三、判断题
1、共模信号都是直流信号，差模信号都是交流信号。（　错　）
2、PN结的扩散电流是载流子在内电场的作用下形成的。（　错　）
3、由于集成运算放大器是直接耦合放大器，所以它只能放大直流信号，不能放大交流信号。（　错　）
4、实际运算放大器在开环时，输出很难调整到零电位，只有在闭环时才能调到零电位。（对　　）
5、一个理想的差动放大电路，只能放大差模信号，不能放大共模信号。（　对　）
四、综合题
1、在图中的5个元件代表电源或负载。电流和电压的参考方向如图中所示。今通过实验测量得知：，，，，，，
（1）试标出各电流的实际方向和各电压的实际极性（可另画一图）；
（2）判断哪些元件是电源？哪些是负载？
（3）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？

10ΩΩ
u
i
31.8mH
2、 电路如图示。u=220 2 sin314t V
（1）计算电路的i，
（2）计算电路的P，Q，S， 功率因数；
（3）若将电路的功率因数提高到1，应采取何措施？

3、 电路如图所示，已知RB1= 56k，RB2 = 16k，RC = 6k，RE = 3.3k，RL =12k， VCC = 18V，晶体三极管放大倍数β = 100。
　　　　　　试计算静态工作点Q。

4、求图示电路中uo与ui1、ui2的关系
R
+
+
-
-

R
R
R
uo
ui1
ui2

U0=Ui2-Ui1
5、旅客列车分特快、直快和普快，并依此为优先通行次序。某站在同一时间只能有一趟列车从车站开出，即只能给出一个开车信号，试画出满足上述要求的逻辑电路。
6、电路如下图所示。已知，。试确定和，并说明电路元件3时电源还是负载。校验整个电路的功率是否平衡。（

I3=I2-I1
U3=80-20

7、今有40W的日光灯一个，使用时灯管与镇流器（可近似地把镇流器看作纯电感）串联后接在电压为220V，频率为50Hz的电源上。已知灯管工作时属于纯电阻负载，灯管两端的电压等于110V，试求镇流器的感抗与电感。这时电路的功率因数等于多少？若将功率因数提高到0.8，问应并联多大电容？
8、已知ui=12sinωt V,画出uo的波形。
R
D
7V
ui
uo
t
uo
t
ui

(忽略D的导通压降)

9、电路如图所示，求uo1=?，uo=?
-
+
+
20K
10K
10K
-
+
+
20K
10K
2V
uo
-1V
-2V
uo1

U01=-6v
U0=12v
10、某车间有A、B、C、D四台电动机，今要求：(1)A机必须开机；(2)其他三台电动机中至少有两台开机。如不满足上述要求，则指示灯熄灭。设指示灯亮为“1”，灭为“0”。电动机的开机信号通过某种装置送到各自的输入端，使该输入端为“1”否则为“0”。试用“与非”门组成指示灯亮的逻辑图。
11、电路如图所示，已知，，，，，试计算开路电压。
U2=4+4-2

12、在图示电路中，（1）当开关S合在a点时求电流 ;(2)当开关S合在b点时利用（1）的结果用叠加原理求解电流
(1) 支路法

I3=I1+I2
130-120=2I1-2I2
120=4I3+2I2

I1=15A
I2=10A
I3=25A
(2) 迭加法

I2=6A
I1=-4A
I3=2A

迭加后：
I2=16A
I1=15-4
I3=25+2
13、图示电路原已稳定，在t=0时刻将开关S闭合，求t≥0时电路的输出电压。
已知：R1=R2=2KΩ，C=10μF，E=12V。

τ=1*10-3*10*10-6
=0.01s
U0=6e-t/τ
14、电路如图所示，已知RB1= 33k，RB2 = 10k，RC =3.3k，　RE = 1.5k，RL =5.1k， VCC = 24V，晶体三极管放大倍数β = 66。
求：
（1） 静态工作点；
（2） 画出微变等效电路；求电压放大倍数并分析负载电阻对电压放大倍数的影响；
（3） 求输入、输出电阻；

15、保险柜的两层门上各装有一个开关，当任何一层门打开时，报警灯亮，试用一逻辑门来实现。

+
E1
-
R1 A R3
+
E2
-
R2
B
16、如图，已知R1 =4Ω，R2 =6Ω，R3 =8Ω
E1=14V，E2=10V，求UAB。

UAB=0
17、一个对称三相负载，每相为4Ω电阻和3Ω感抗串联，星形接法，交流电源电压为220V，求相电流和线电流的的大小。
|Z|=5Ω
相电流和线电流相等，44A
18、电路如图所示，已知RB1= 56k，RB2 = 16k，RC = 6k，RE = 3.3k，RL =12k， VCC = 18V，晶体三极管放大倍数β = 100。试计算静态工作点Q。

19、图示电路中，ωt kV,Z1、Z2两负载的功率及功率因数为：P1＝12kW cosj1=0.8 (容性)　P2＝16 kW cosj2=0.6(感性)　1）求电流i1、i2、i； 2) 说明该电路呈何性质；

20、图 示 电 路 中 ，已 知：US = 1 V，IS = 1 A，R1 = R2 = R3 = 1 W。
用 叠 加 原 理 求 支 路 电 流 I2。

21、图示电路原已稳定，在t=0瞬间将开关S闭合，试求S闭后的i2(t)、 i3(t)。
已知：R1＝R2＝R3＝200Ω，C＝200uF ,E=120V。
22、一个放大电路如图所示。

UCC=16V,RB=400KΩ,RC=6KΩ,RL =4KΩ,　　　　　　
RL
Ui
RB
RC
+UCC
UO
β=40,UBE=0.6V
（1）.求出静态值IB,IC,UCE。
（2）.求电路的电压放大倍数AU，和
输出端空载时的电压放大倍数AU0。
（3）.求输入电阻ri,输出电阻ro。

23、图 示 电 路 中 ，已 知：US = 2 V，IS = 1 A，R1 = R2 = R3 = 1 W。
用 戴 维 南 定 理 求 支 路 电 流 I2。

24、图示电路中，=220∠0°V，R1=30Ω，XL=50Ω，R2=XC=30Ω。求：、、、电路的总有功功率P及总无功功率Q。

25、设集成运放是理想的。
-
+

+
RF
R1
UI
R
R
-
+

+
UO
求图所示电路中输出电压与输入电压的关系。

26、图示的放大电路中，VCC＝15V，Rb1=40kΩ,Rb2=60kΩ,Rc=RL=4kΩ,Re1=12Ω,电容C1、C2和Ce都足够大，晶体管的β＝50，UBE＝0.7V。
　　（1）欲使集电级静态工作电流IC=1mA，求Re2。
　　（2）求电压放大倍数Au、输入电阻Ri和输出电阻Ro。
C1
Rc
Rb1
Rb2
Re1
Re2
Ce
C2
RL
ui
uo
VCC

27、图示电路中，，R1=20Ω，R2=XL=10Ω。求：、、及总有功功率P。

28、工作点稳定的共射放大电路如图所示。
（1）用直流电压表测量集电极电压Uc和输出电压Uo的数值是否一样？
（2）用直流电压表量测时，若出现UcE≈0V或UcE≈Vcc，说明三极管工作在什么状态？
（3）用示波器观察uC和uo端的波形是否一样？
+
Rb1
-
-
+
+Vcc
Re
C1
Rb2
RL
Rc
C2
Ce
uo
ui

29、求图示电路中uo与ui1、ui2的关系
R
+
+
-
-

R
R
R
uo
ui1
ui2

30、图示电路中，R1=8KΩ，R2=4KΩ，C=4μF，IS=12mA，开关S在t=0时刻闭合，闭合前电路已稳。求t≥0时电容两端的电压。

31、RL
Ui
RB
RC
+UCC
UO
如图所示放大电路
UCC=14V,RB=350KΩ, RC=5KΩ, RL=4KΩ,
β=60,UBE=0.6V
1．请在图上标出所用电容的正负极,
2．计算电路的静态工作点,
3．如何调节电路的静态工作点?
4．射极输出器的动态性能指标和本电路
相比，有何特点？

32、用CT74161设计一11进制计数器。
P
T
LD
CLR
CP
功能
1
X
0
1
X
1
X
1
0
X
1
0
1
1
X
1
1
1
1
0

X
X
X
计数
并行输入
保持
保持C0=0
清零
16 15 14 13 12 11 10 9

1 2 3 4 5 6 7 8

UCC
C0
Q0
Q1
Q2
Q3
T
LD
GND
P
D3
D2
D1
D0
CP
CLR

33、试用电压源与电流源等效变换的方法计算下图电阻中的电流I

+
-
+
-
2A
6V
12V
I
b
a
W
3
W
6
W
1
W
2
W
2

34、今有40W的日光灯一个，使用时灯管与镇流器（可近似地把镇流器看作纯电感）串联后接在电压为220V，频率为50Hz的电源上。已知灯管工作时属于纯电阻负载，灯管两端的电压等于110V，试求镇流器的感抗与电感。这时电路的功率因数等于多少？若将功率因数提高到0.9，问应并联多大电容？
35、电路如图所示，换路前已处于稳态，试求换路后（）的。

36、在下图中，运算放大器的最大输出电压，稳压管的稳定电压=6V,其正向压降,,当参考电压和两种情况下，试画出传输特性和输出电压的波形。

37. 用电源等效变换法求图示电路中的电流I。

38、求图中4Ω电阻中电流I。
39．图示电路中，电压=220∠53.1°V，Z1=3+j4Ω，Z2=6+j8Ω。
求： (1). 、；
⑵. 电路的P、Q及功率因数cosφ。
⑶. 说明电路呈何性质。

40、化简下列逻辑表达式。
（1）、

（2）、
