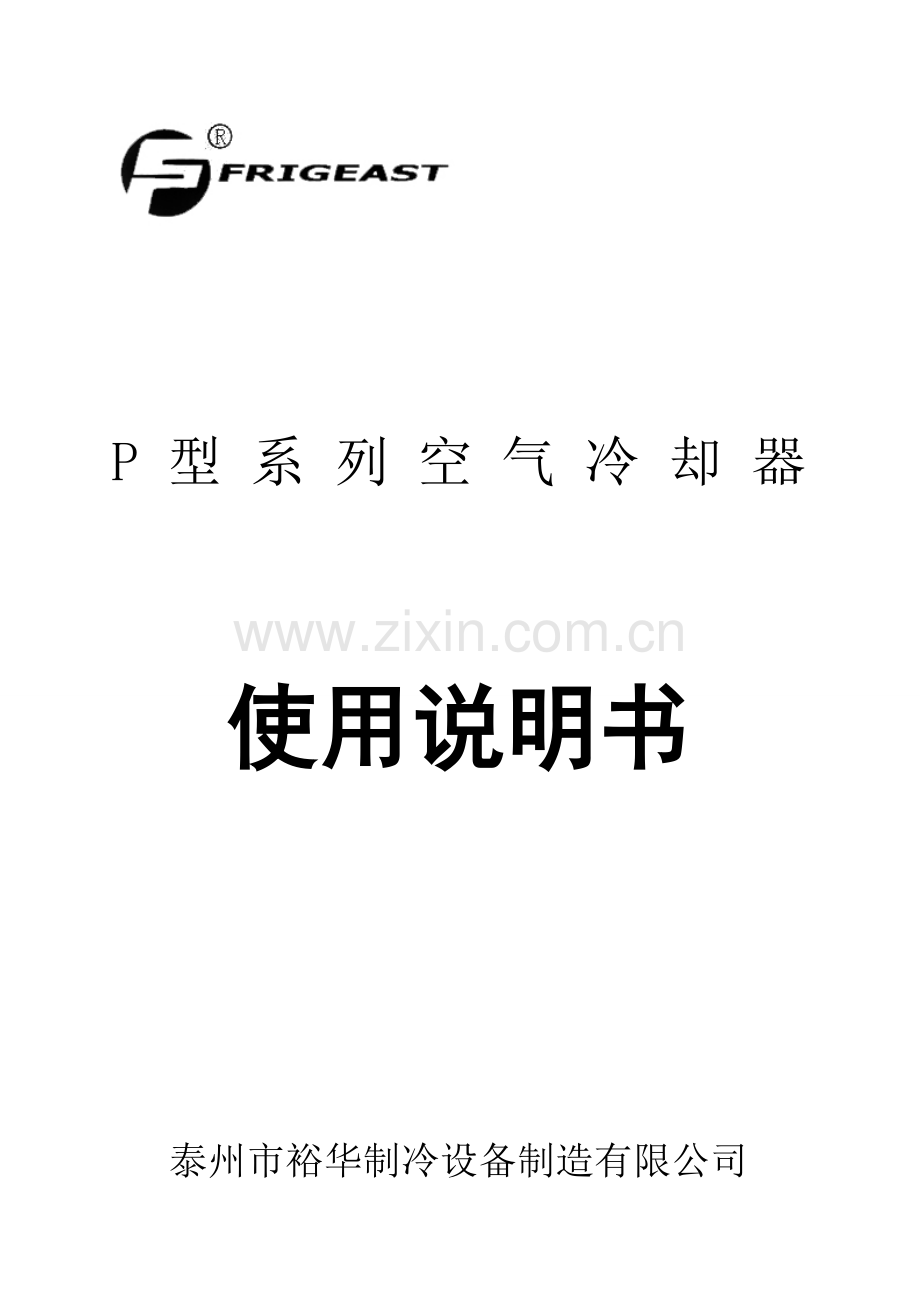

P 型 系 列 空 气 冷 却 器

使用说明书

泰州市裕华制冷设备制造有限公司
空气冷却器
一、概况
P型系列空气冷却器（又称冷风机）是一种使用于各种冷库的冷却降温设备，P型系列空气冷却器有PC、PCE和PE型三种型式分别使用于不同库温的冷库。它具有结构紧凑、重量轻、不占有冷库实用面积等优点，与自然对流排管相比，它能使冷库内贮藏的食品迅速降温，大大提高了贮藏食品的保鲜度。
二、产品用途
P型系列空气冷却器可与不同制冷量的压缩冷凝机组配套，用于不同库温的冷库中作为制冷设备。其中PC型适用于库温为0℃左右的冷库，如保存鲜蛋或蔬菜的库。PCE型适用于库温为-18℃左右的冷库，作为肉类、鱼类等冷冻食品的冷藏用。PE型适用于库温为-25℃或低于-25℃的冷库作为鲜肉或鲜鱼制品及调理食品等冻结用。
三、产品特点
1、 壳体采用喷塑钢板、轧花铝板或不锈钢板，耐腐蚀，外形美观，可满足不同可户的需求。
2、 盘管以错排方式布置，传热效率高，通过机械胀管将铝翅片套在铜管上连接牢靠。
3、 该产品为厂内配线，所有接线均置于一个接线盒内，安装维修方便。
4、 选用的电机和风叶，噪声低，运转平稳并可根据用户需要选用防爆型电机。
5、 排水管中央最低处设有排水接口，排水可靠。
6、 槽型吊架，安装方便。
7、 U型管状不锈钢管及氧化镁填料的电加热管，置于盘管中，融霜效果良好，几种可选的融霜方式（电加热管、水、热气）。
8、 出厂前全部经过保压充氮处理。
四、型号说明

—— /

空气冷却器的传热面积（m2）
空气冷却器的名义制冷量KW（kcal/h）
融霜方式：对电融霜省略此相，W表示水冲霜
适用制冷剂（对R22省略此项）
冷却物冷藏库用C表示
冻结物冷藏库用CE表示
速冻库用E表示
吊顶式用P表示

五、冷风机安装前的检查
1、 在拆开外包装后应检查各连接部件有无松动，如有松动应重新紧固。
2、 检查轴流风机的风叶安装在电机轴上是否牢固，风叶与防护罩是否碰伤。
3、 如因运输而造成冷风机有损坏或变形时，应修复后才能吊装。
PC型冷风机的主要技术参数

翅片片距：4.5mm
型 号
制冷量KW库温0℃
△T=7℃
冷 却
面 积
M2
风 机 参 数
融霜电热器
数 量
(台)
风 扇
直 径
φmm
风 量
m3/h
风 压
mmH2O
电 压
V
功 率
W
功 率
W
电 压
V
PC-2.1/10
2.1
10
1
φ330
2000
98
380/220
120
1200
220
PC-3.1/15
3.1
15
1
φ330
2000
98
380/220
120
1800
220
PC-4.2/20
4.2
20
1
φ330
2000
98
380
120
1800
220
PC-5.2/25
5.2
25
2
φ330
2×2000
98
380
2×120
2400
220
PC-6.26/30
6.26
30
2
φ330
2×2000
98
380
2×120
2600
220
PC-8/40
8
40
2
φ330
2×2000
98
380
2×120
3900
220
PC-11.5/55
11.5
55
2
φ400
2×3000
118
380
2×250
5400
220
PC-16.7/80
16.7
80
2
φ500
2×6000
167
380
2×550
3900
220
PC-22/105
22
105
2
φ500
2×6000
167
380
2×550
5100
220
PC-25.8/125
25.8
125
3
φ500
3×6000
167
380
3×550
6300
220
PC-33.6/160
33.6
160
4
φ500
4×6000
167
380
4×550
7200
220
PC-38.7/185
38.7
185
4
φ500
4×6000
167
380
4×550
9000
220
PC-44/210
44
210
3
φ600
3×10000
167
380
3×1100
14400
220
PC-52.9/260
52.9
260
4
φ600
4×10000
200
380
4×1100
16200
220
PC-67.2/330
67.2
330
5
φ600
5×10000
200
380
5×1100
19800
220

1大卡/小时=1.163W
适用于库温：-2 ～ +5℃的冷库
备注:根据用户需要可进行特殊加工

PCE型冷风机的主要技术参数

翅片片距：6.0mm
型 号
制冷量KW
库温-18℃
△T=7℃
冷 却面 积
M2
风 机 参 数
融霜电热器
数 量
(台)
风 扇
直 径
φmm
风 量
m3/h
风 压
mmH2O
电 压
V
功 率
W
功 率
W
电 压
V
PCE-1.4/7
1.4
7
1
φ330
2000
98
380/220
120
1800
220
PCE-2.4/12
2.4
12
1
φ330
2000
98
380/220
120
2700
220
PCE-3/15
3
15
1
φ330
2000
98
380/220
120
2700
220
PCE-4.4/22
4.4
22
2
φ330
2×2000
98
380
2×120
3600
220
PCE-5.2/26
5.2
26
2
φ330
2×2000
98
380
2×120
3900
220
PCE-6/30
6
30
2
φ330
2×2000
98
380
2×120
3900
220
PCE-8/40
8
40
2
φ400
2×3000
118
380
2×250
5400
220
PCE-12/60
12
60
2
φ500
2×6000
167
380
2×550
7800
220
PCE-16/80
16
80
2
φ500
2×6000
167
380
2×550
10200
220
PCE-20/100
20
100
3
φ500
3×6000
167
380
3×550
12600
220
PCE-24/120
24
120
4
φ500
4×6000
167
380
4×550
14400
220
PCE-28.2/140
28.2
140
4
φ500
4×6000
167
380
4×550
18000
220
PCE-32/160
32
160
3
φ600
3×10000
167
380
3×1100
21600
220
PCE-40/200
40
200
4
φ600
4×10000
200
380
4×1100
24300
220
PCE-50/250
50
250
5
φ600
5×10000
200
380
5×1100
29700
220

1大卡/小时=1.163W
适用于库温：+2 ～ -20℃的冷库
备注:1、可根据用户要求加工成水冲霜； 2、根据用户需要可特殊加工。

PE型冷风机的主要技术参数

翅片片距：9.0mm
型 号
制冷量KW
库温-25℃
△T=7℃
冷 却 面 积
M2
风 机 参 数
融霜电热器
数量
(台)
风 扇
直 径
φmm
风 量
m3/h
风 压
mmH2O
电 压
V
功 率
W
功 率
W
电 压
V
PE-0.8/5
0.8
5
1
φ330
2000
98
380
120
1800
220
PE-1.3/8
1.3
8
1
φ330
2000
98
380
120
2700
220
PE-1.8/10
1.8
10
1
φ330
2000
98
380
120
2700
220
PE-2.8/15
2.8
15
2
φ330
2×2000
98
380
2×120
3600
220
PE-3.6/18
3.6
18
2
φ330
2×2000
98
380
2×120
3900
220
PE-4/20
4
20
2
φ330
2×2000
98
380
2×120
3900
220
PE-6/30
6
30
2
φ400
2×3000
118
380
2×250
5400
220
PE-8/40
8
40
2
φ500
2×6000
167
380
2×550
7800
220
PE-11/55
11
55
2
φ500
2×6000
167
380
2×550
10200
220
PE-14/70
14
70
3
φ500
3×6000
167
380
3×550
12600
220
PE-17/85
17
85
4
φ500
4×6000
167
380
4×550
14400
220
PE-20/100
20
100
4
φ500
4×6000
167
380
4×550
18000
220
PE-23/115
23
115
3
φ600
3×10000
167
380
3×1100
21600
220
PE-28/140
28
140
4
φ600
4×10000
320
380
4×1100
24300
220
PE-34/170
34
170
5
φ600
5×10000
320
380
5×1100
29700
220

1大卡/小时=1.163W
适用于库温≤-25℃的冷库
备注：1、可根据用户需要加工成水冲霜； 2、根据用户需要可特殊加工。

P型系列冷风机外形尺寸及安装尺寸

型 号
长
L
宽
B
高
H
安 装 尺 寸
（mm）
连接管径
(φmm)
水管
ZG
重 量
kg
（mm）
D
E
E1
F
进液管
回气管
PC-2.1/10、PCE-1.4/7 、PE-0.8/5
810
530
480
370
400
-
140
16
16
1″
30/27/17
PC-3.1/15、PCE-2.4/12、PE-1.3/8
930
560
480
400
560
-
140
16
16
1″
43/40/27
PC-4.1/20、PCE-3/15、PE-1.8/10
760
660
480
500
470
-
140
16
16
1″
50/46/35
PC-5.2/25、PCE-4.2/22、PE-2.8/15
1290
660
480
400
1000
-
140
16
16
1″
59/55/50
PC-6.26/30、PCE-5.2/26、PE-3.6/18
1550
560
480
500
1140
-
180
12
22
1″
95/92/85
PC-8/10、PCE-6/30、PE-4/20
1610
660
480
500
920
-
180
16
25
1″
105/100/95
PC-11.5/55、PCE-8/40、PE-6/30
1440
660
530
500
1070
-
180
16
25
1″
115/112/107
PC-16.7/80、PCE-12/60、PE-8/40
1570
660
680
500
1200
600
180
19
38
1″
165/160/157
PC-22/105、PCE-16/80、PE-11/55
1960
660
680
500
1590
795
180
19
38
1″
185/180/177
PC-25.8/125、PCE-20/100、PE-14/70
2350
660
680
500
1980
660
180
19
38
1″
249/240/232
PC-33.6/160、PCE-24/120、PE-17/85
2740
660
680
500
2370
593
180
19
38
1″
270/260/252
PC-38.7/185、PCE-28.2/140、PE-20/100
3050
660
680
500
2680
670
180
25
50
2″
310/300/290
PC-44/210、PCE-32/160、PE-23/115
2660
1060
880
530
2370
790
180
25
50
2″
350/340/330
PC-52.9/260、PCE-40/200、PE-28/140
3250
1060
880
530
2960
740
180
25
50
2″
380/350/360
PC-67.2/330、PCE-50/250、PE-34/170
3980
1060
880
530
3690
738
180
25
50
2″
465/390/440

P型系列冷风机外形尺寸图：

六、冷风机的安装
1、 P型氟利昂吊顶式冷风机可用4根、8根或
10根长螺栓吊装在库内顶板上。
2、 吊顶式冷风机与墙间的距离应保持在250～
350mm（见右图），以利于冷空气在冷库内循环流动和检修。
3、 安装后的吊顶式冷风机应保证水平。
4、 冷风机的泄水管通往冷库外应有一定的坡度，使融霜水顺利地排出库外，在库外的连接管应弯成U形、管内保证一定的液封以防止大量的库外热空气进入冷库内（见图）。
5、 在冷库内的泄水管外应加以保温，对库温低于-20℃的情况下，泄水管内应加电热管以防止融霜水在泄水过程中结冰。
6、 在安装膨胀阀时，感温包必须扎紧在水平回气管上部（吸气管径≤Φ25）或下部45°斜下方（吸气管径≥Φ25），并保证与回气管接触良好，在回气管外应加以保温，以防止感温包受库温的影响。
7、 冷风机出口应避开横梁式立柱，以免影响送
风射程。

七、冷风机电源线的连接
1、 P型氟利昂吊顶式冷风机的电器接线匣在冷
风机正面左侧，接线时应先打开匣盖，然后
通过控制箱将融霜电加热器和风机的三相
380V电源接入。
2、 当融霜电加热器电源接通时风机电源必须断开以防止融霜时将热风吹入库内。
3、 融霜周期可由时间继电器控制，可根据库内温度和库内的相对湿度调节为每昼夜融霜1～4次。
4、 融霜延续时间可由冷风机吸气管上的感温包温度来控制，可由温度控制器来调节融霜结束时间。
5、 当融霜电源断开时风机电源不能立即接通，
以防止电加热管的余热吹入库内。
6、 电加热器电压为220V，在连接时尽量考虑
均衡分配，采用星行接法（见右图）。
